Регулировка сцепления ВАЗ 2106 — важный аспект обслуживания, влияющий на эксплуатационные характеристики и безопасность. Несмотря на возраст модели, владельцы «шестерок» часто сталкиваются с проблемами сцепления, что может привести к неприятным последствиям. В статье рассмотрим процесс регулировки сцепления, предоставим советы и наглядные материалы, включая фото и видео, чтобы помочь вам самостоятельно справиться с этой задачей и продлить срок службы автомобиля.
Как самому регулировать сцепление
Материально-техническое обеспечение настройки сцепления «шестерки» включает подготовку следующего инструмента и оборудования:
- Гаечные ключи на «17», «13» и «10».
- Пассатижи.
- Линейка или угольник.
- Клещи типа «кобра».
- Упор.
Процесс регулировки сцепления состоит из нескольких технических операций:

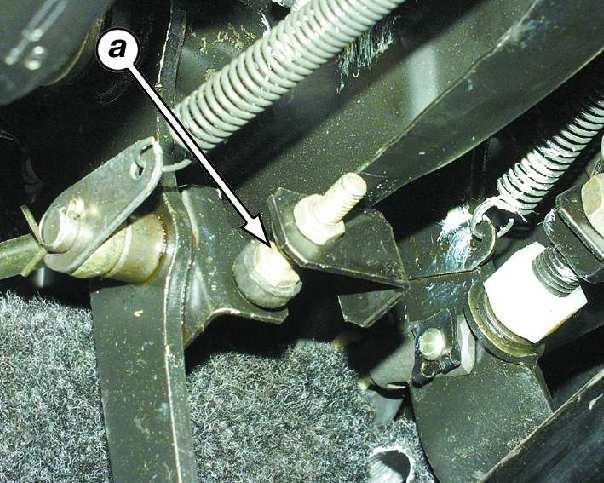

- Регулировка зазора между поршнем главного цилиндра гидравлического привода и толкателем. Это выполняется с помощью ограничителя (поз.а) под рулевой колонкой. Зазор (0,4-2,0 миллиметра) определяется в момент начала свободного хода педали.
- Настройка свободного хода толкателя (поз.б) вилки сцепления путем изменения длины толкателя. Параметр должен быть в пределах 4,0-5,0 миллиметров.
Внимание! После настройки проверьте полный свободный ход педали сцепления. Он должен составлять 25,0-35,0 миллиметров до отключения сцепления.
Для корректировки свободного хода выполните следующие действия:
- Зафиксируйте ограничитель хода педали с помощью гаечного ключа и ослабьте контргайку на 1-2 оборота;
- Вращая ограничитель, отрегулируйте его длину до указанного значения;
- Затяните контргайку;
- Повторите замеры свободного хода толкателя и зазора между ним и поршнем главного цилиндра;
- Измерьте величину свободного хода с помощью линейки.
Если действия не привели к результату, скорректируйте длину толкателя:
- Снимите оттяжную пружину вилки сцепления для исключения сопротивления при измерении свободного хода;
- Установите линейку (угольник) параллельно оси толкателя и нажмите на вилку сцепления;
- Зафиксируйте положение вилки по линейке;
- Переместите вилку в обратном направлении и по разнице измерений определите величину свободного хода толкателя;
- Если она не соответствует контрольным значениям (4,0-5,0 миллиметров), скорректируйте длину толкателя.
Внимание! Использование смазки «WD-40» упростит регулировку.
Для изменения длины толкателя выполните следующие шаги:
- Зафиксировав регулировочную гайку, ослабьте контргайку;
- Удерживая толкатель клещами, отвинтите контргайку на 1-2 оборота;
- Установите длину толкателя, обеспечивающую необходимый свободный ход педали, вращая регулировочную гайку;
- Зафиксируйте контргайку, не меняя положения толкателя и регулировочной гайки;
- Повторите замеры свободного хода толкателя и зазора между ним и поршнем главного цилиндра.
Регулировка сцепления ВАЗ 2106 является важной процедурой, которая напрямую влияет на безопасность и комфорт вождения. Эксперты отмечают, что правильная настройка сцепления позволяет избежать пробуксовки и обеспечивает плавное переключение передач. В процессе регулировки необходимо обратить внимание на состояние троса сцепления и его натяжение, так как это может существенно повлиять на работу системы. Специалисты рекомендуют проводить эту процедуру не реже одного раза в год, особенно если автомобиль активно используется. Кроме того, важно учитывать, что неправильная регулировка может привести к преждевременному износу деталей трансмиссии, что в дальнейшем потребует более серьезных затрат на ремонт. Поэтому регулярная проверка и настройка сцепления — залог долгой и надежной службы автомобиля.
Контроль настройки сцепления ВАЗ 2106
Существуют несколько простых, но достаточно действенных способов контроля правильности выполнения регулировочных мероприятий на сцеплении «ВАЗ 2106». Вот некоторые из них:
-
Установите рычаг КПП в нейтральное положение и прогрейте силовой агрегат автомобиля до рабочей температуры. Во время работы двигателя в режиме минимальных оборотов коленвала нажмите педаль сцепления и переведите рычаг КПП в положение, соответствующее движению задним ходом. Если сцепление отрегулировано корректно, переключение не будет сопровождаться посторонними шумами (скрежетом, стуком и т.д.).
-
Разгоните автомобиль до скорости 40-45 километров в час, выключите сцепление и переводите рычаг КПП в разные положения. Отсутствие посторонних шумов свидетельствует о правильно выполненной настройке сцепления.
-
Во время разгона автомобиля контролируйте соблюдение «пропорциональности», то есть соответствия роста частоты вращения коленвала силовой установки росту скорости движения транспортного средства. Отсутствие «пробуксовки» сцепления – признак корректно выполненной регулировки.
| Проблема | Причина | Решение |
|---|---|---|
| Сцепление “ведёт” (машина трогается без отпускания педали) | Износ ведомого диска, не отрегулированный свободный ход педали сцепления, неисправность выжимного подшипника | Замена ведомого диска, регулировка свободного хода педали сцепления, замена выжимного подшипника |
| Сцепление “пробуксовывает” (двигатель работает на высоких оборотах, а машина не едет) | Износ ведомого диска, неисправность маховика, недостаток масла в двигателе | Замена ведомого диска, ремонт или замена маховика, проверка уровня масла |
| Педаль сцепления “тугая” или “мягкая” | Износ троса сцепления, не отрегулированный свободный ход педали, неисправность выжимного подшипника | Замена троса сцепления, регулировка свободного хода педали сцепления, замена выжимного подшипника |
| Сцепление не выключается полностью (трудно переключать передачи) | Износ ведомого диска, не отрегулированный свободный ход педали сцепления, неисправность выжимного подшипника, деформация корзины сцепления | Замена ведомого диска, регулировка свободного хода педали сцепления, замена выжимного подшипника, замена корзины сцепления |
| Стук при выжиме сцепления | Износ выжимного подшипника, повреждение вилки выключения сцепления | Замена выжимного подшипника, ремонт или замена вилки выключения сцепления |
Интересные факты
Вот несколько интересных фактов о регулировке сцепления на ВАЗ 2106:
Читайте также:
-
Механизм сцепления: ВАЗ 2106 использует механическую систему сцепления с гидравлическим приводом, что позволяет более точно контролировать усилие на педали и улучшает отзывчивость. Регулировка сцепления может существенно повлиять на комфорт управления автомобилем.
-
Регулировка зазора: Правильная регулировка зазора между вилкой сцепления и рычагом позволяет избежать пробуксовки сцепления и преждевременного износа. Рекомендуется проверять зазор каждые 10-15 тысяч километров пробега, чтобы обеспечить оптимальную работу системы.
-
Симптомы неправильной регулировки: Если сцепление неправильно отрегулировано, это может проявляться в виде трудностей при переключении передач, скрипов или вибраций при нажатии на педаль сцепления. Эти симптомы могут указывать на необходимость проверки и регулировки системы, чтобы избежать более серьезных поломок.
Видео – Как отрегулировать привод сцепления ВАЗ
Типичные ошибки при регулировке сцепления
Регулировка сцепления на автомобиле ВАЗ 2106 – это важный процесс, который требует внимательности и точности. Неправильная регулировка может привести к различным проблемам, включая ухудшение работы трансмиссии и преждевременный износ деталей. Рассмотрим типичные ошибки, которые могут возникнуть в процессе регулировки сцепления.
1. Неправильный зазор между педалью сцепления и выключателем
Одной из самых распространенных ошибок является неправильная настройка зазора между педалью сцепления и выключателем. Если зазор слишком мал, сцепление может не полностью отключаться, что приведет к его перегреву и быстрому износу. Если зазор слишком велик, сцепление может не включаться должным образом, что также негативно скажется на работе трансмиссии.
2. Игнорирование состояния троса сцепления
При регулировке сцепления важно учитывать состояние троса. Если трос изношен или поврежден, это может привести к неправильной работе сцепления, даже если регулировка выполнена корректно. Перед началом регулировки рекомендуется проверить трос на наличие износа и при необходимости заменить его.
3. Неправильная установка регулировочного винта
Регулировочный винт сцепления должен быть установлен в соответствии с рекомендациями производителя. Если винт установлен слишком туго или слишком свободно, это может привести к неправильной работе сцепления. Важно следовать инструкциям и использовать необходимые инструменты для точной регулировки.
4. Пренебрежение проверкой уровня жидкости в системе сцепления
Уровень жидкости в системе сцепления также играет важную роль в его работе. Низкий уровень жидкости может привести к тому, что сцепление будет работать некорректно. Перед регулировкой обязательно проверьте уровень жидкости и при необходимости долейте ее до необходимого уровня.
-
Читайте также:
5. Неправильная диагностика проблемы
Многие водители могут ошибочно считать, что проблема с сцеплением связана только с его регулировкой. Однако, если сцепление буксует или не включается, причиной могут быть и другие факторы, такие как износ диска сцепления или повреждение корзины. Важно провести полную диагностику перед тем, как приступать к регулировке.
Избегая этих распространенных ошибок, вы сможете обеспечить правильную и эффективную регулировку сцепления на вашем ВАЗ 2106, что, в свою очередь, повысит надежность и долговечность автомобиля.
Вопрос-ответ
Как определить, что сцепление требует регулировки?
Признаки, указывающие на необходимость регулировки сцепления, включают трудности при переключении передач, пробуксовку сцепления даже при нажатой педали, а также повышенный ход педали сцепления. Если вы заметили эти симптомы, стоит проверить и отрегулировать сцепление.
Как правильно выполнить регулировку сцепления на ВАЗ 2106?
Регулировка сцепления на ВАЗ 2106 осуществляется с помощью регулировочного винта, расположенного на педали сцепления. Для этого необходимо поднять капот, найти трос сцепления и ослабить его. Затем, поворачивая регулировочный винт, добейтесь необходимого зазора между педалью и сцеплением, после чего зафиксируйте трос в нужном положении.
Как часто нужно проверять и регулировать сцепление?
Рекомендуется проверять состояние сцепления и его регулировку каждые 10-15 тысяч километров пробега, а также перед длительными поездками. Регулярная проверка поможет избежать серьезных проблем и продлить срок службы сцепления.
Советы
СОВЕТ №1
Перед началом регулировки сцепления убедитесь, что автомобиль находится на ровной поверхности и включена нейтраль. Это обеспечит безопасность и удобство работы.
СОВЕТ №2
Используйте качественные инструменты для регулировки сцепления, такие как ключи и отвертки, чтобы избежать повреждения деталей. Также не забудьте проверить состояние троса сцепления перед его регулировкой.
СОВЕТ №3
Регулируйте сцепление постепенно, проверяя его работу после каждой корректировки. Это поможет избежать слишком жесткой или слишком слабой настройки, что может негативно сказаться на управляемости автомобиля.
СОВЕТ №4
После завершения регулировки проведите тест-драйв, чтобы убедиться, что сцепление работает корректно. Обратите внимание на плавность переключения передач и отсутствие посторонних звуков.
