Противотуманные фары (ПТФ) обеспечивают безопасность на дороге в условиях плохой видимости, таких как туман, дождь или снег. Для их эффективной работы важно правильно отрегулировать угол наклона и направление света. В этой статье мы рассмотрим, как самостоятельно отрегулировать ПТФ, какие инструменты и материалы понадобятся, а также предложим схемы регулировки для оптимальной видимости и безопасности.
Порядок использования противотуманных фар
Конструктивные особенности противотуманок должны соответствовать требованиям нормативной базы, включая Правила Дорожного Движения (ПДД), ГОСТ 8769-75 и предписания ЕЭК ООН. Основные требования сводятся к следующим пунктам:
-
Световой поток противотуманной фары должен соответствовать условиям:
- светораспределение направлено вниз, верхняя граница луча четко обозначена; - горизонтальный угол рассеивания не более 70 градусов. -
Высота установки противотуманок — не менее 250 миллиметров от уровня дорожного покрытия.
- Максимальное расстояние от противотуманной фары до внешнего габарита автомобиля — не более 400 миллиметров.
В ПДД указаны условия для использования противотуманок: недостаточная (дождь, снег, туман) или ограниченная (горные дороги, крутые повороты) видимость.
Регулировка противотуманных фар является важным аспектом обеспечения безопасности на дороге, особенно в условиях плохой видимости. Эксперты отмечают, что правильная настройка этих фар позволяет не только улучшить освещение дороги, но и избежать ослепления встречных водителей. Многие автомобилисты недооценивают значение этой процедуры, что может привести к серьезным последствиям. Специалисты рекомендуют регулярно проверять угол наклона фар, особенно после замены ламп или при изменении нагрузки на автомобиль. Кроме того, важно учитывать, что противотуманные фары предназначены для использования в специфических условиях, и их неправильное использование может снизить общую эффективность освещения. В итоге, грамотная регулировка противотуманных фар способствует повышению безопасности на дорогах и комфорту вождения.
Как отрегулировать противотуманные фары
Главной задачей процесса регулировки противотуманок заключается в придании им определенного положения в пространстве, характеризующегося формированием светового луча, направленного в свободную от конденсата и испарений зону, находящуюся на расстоянии 0,3-0,7 метра от поверхности дорожного покрытия. Расширение указанных границ в ту или иную сторону существенно сказывается на функциональности противотуманок.
Технологическая операция по выполнению регулировочных работ сводится к установке определенных значений вертикального и горизонтального углов положения прибора.
Подготовительные мероприятия
Регулировка противотуманных фар предваряется выполнением следующих мероприятий:
- подбор ровной горизонтальной площадки;
- замер давления в шинах автомобиля и доведения его до значения, определенного в инструкции по эксплуатации автомобиля (величина данного параметра влияет на высоту расположения противотуманок относительно дорожного полотна);
- заправка топливного бака (до полного);
- загрузка автомобиля до веса, равного весу нагрузки основного периода эксплуатации;
- на расстоянии 10-ти метров (некоторые специалисты сокращают его до 5-ти метров) от транспортного средства выставляем (перпендикулярно поверхности) специальный экран (в качестве последнего можно использовать стену, гаражные ворота и т.п.);
- подготовка инструмента: отвертки, средства измерения (линейка, рулетка).
| Параметр регулировки | Описание | Влияние на освещение |
|---|---|---|
| Вертикальное положение | Регулировка высоты светового пучка | Изменение зоны освещения по вертикали: выше – дальше, ниже – ближе |
| Горизонтальное положение | Регулировка направления светового пучка влево/вправо | Изменение зоны освещения по горизонтали, предотвращение ослепления встречного транспорта |
| Фокусировка (если есть) | Регулировка резкости светового пятна | Изменение четкости границ светового пучка, улучшение видимости в тумане |
Интересные факты
Вот несколько интересных фактов о регулировке противотуманных фар:
-
Угол наклона: Противотуманные фары обычно устанавливаются ниже стандартных фар и имеют специальный угол наклона, чтобы световой поток не ослеплял встречные автомобили. Это позволяет улучшить видимость в условиях тумана, дождя или снега, когда свет отражается от капель воды или снежинок.
-
Цвет света: Многие противотуманные фары используют желтый или янтарный свет, так как он менее подвержен рассеиванию в тумане по сравнению с белым светом. Желтый свет лучше проникает через водяные капли и помогает водителю лучше видеть дорогу.
-
Регулировка: Правильная регулировка противотуманных фар важна не только для безопасности, но и для соблюдения законодательства. В некоторых странах неправильная настройка противотуманных фар может привести к штрафам, так как они могут ослеплять других водителей. Регулировка может быть выполнена вручную или с помощью специальных инструментов на СТО.

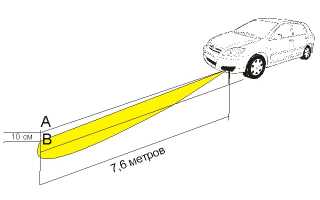

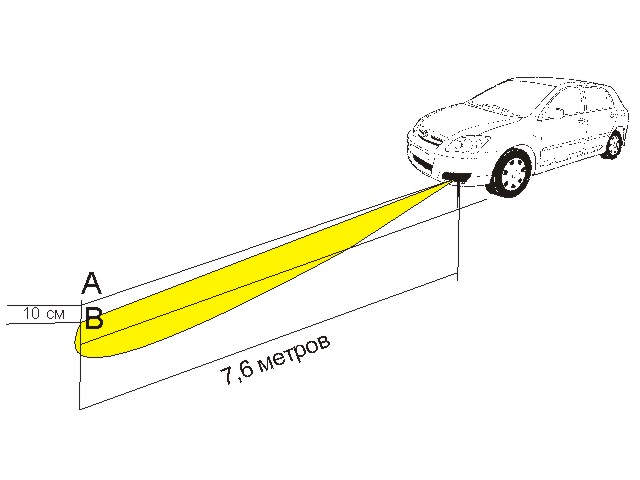

Схема регулировки противотуманных фар

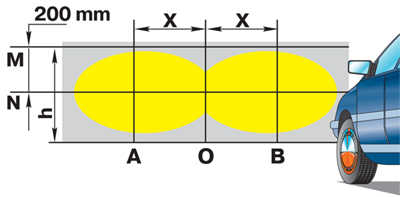

На экране разметка линий показывает параметры для регулировки:
Читайте также:
а) Наносятся вертикальные линии:
- «о-о» – осевая линия автомобиля;
- «з-з» – симметричные линии через центры противотуманных фар. «В» – расстояние от центра фары до осевой линии.
б) Добавляются горизонтальные линии «1» и «2», где «А» – расстояние от площадки до центра оптического элемента противотуманной фары, а «Б» определяется по данным из Таблицы №1.
Таблица №1
Примечание: значения для автомобиля, установленного на расстоянии 10 метров от экрана. Разметка должна соответствовать схеме регулировки противотуманных фар на Рисунке №1.
в) Включаются противотуманные фары. Одна из фар закрывается непрозрачным экраном (ткань, фанера, картон и т.п.) для регулировки по отдельности.
г) С помощью регулировочных винтов, указанных в Руководстве по эксплуатации, настраивается световой пучок до выполнения следующих условий:
- Центр светового пучка должен находиться в точке пересечения линий «з-з» и «2».
- Верхняя граница светового пятна противотуманной фары должна совпадать с линией «2».
д) Открываем обе противотуманные фары и проверяем совпадение световых пятен на экране.
Если все условия выполнены, противотуманные фары отрегулированы.
Дополнительная информация
Кроме правильного расположения, важен цвет светового луча. Эффективными считаются противотуманки с длинноволновым светом, так как они лучше преломляются в каплях влаги и избегают мелких частиц. Поскольку Правила дорожного движения запрещают красный цвет передних осветительных приборов, наиболее эффективны противотуманные фары с желтым светом.
- Читайте также:
Подводя итог, ответим на вопрос: «Зачем регулировать противотуманки самостоятельно, если на СТО это сделают лучше?».
Регулировка специалистами автосервиса обеспечивает более высокую точность, но разница в технологии заключается в использовании реглоскопа – оптического измерительного прибора. Устранение незначительных погрешностей при самостоятельной регулировке не оправдывает затраты на профессиональную настройку.
Частые ошибки при регулировке противотуманных фар
Регулировка противотуманных фар – это важный процесс, который обеспечивает безопасность на дороге в условиях плохой видимости. Однако, несмотря на его значимость, многие водители допускают распространенные ошибки, которые могут привести к снижению эффективности работы фар и даже к созданию опасных ситуаций на дороге.
Одной из самых частых ошибок является неправильная установка автомобиля на ровной поверхности перед регулировкой. Если автомобиль стоит на наклонной поверхности, это может привести к неверным показателям угла наклона фар. Поэтому перед началом регулировки необходимо убедиться, что автомобиль находится на ровной и горизонтальной поверхности.
Еще одной распространенной ошибкой является игнорирование рекомендаций производителя относительно высоты установки противотуманных фар. Каждый автомобиль имеет свои параметры, и неправильная высота может привести к тому, что световой поток будет направлен слишком высоко или низко, что не только снизит видимость, но и ослепит встречные автомобили.
Некоторые водители также забывают о необходимости проверки давления в шинах перед регулировкой. Неправильное давление может изменить высоту автомобиля и, соответственно, угол наклона фар. Это особенно важно для автомобилей с большим клиренсом или для тех, которые часто загружены.
Не менее важным аспектом является использование неправильного инструмента для регулировки. Многие водители пытаются отрегулировать фары с помощью неподходящих инструментов, что может привести к повреждению механизма регулировки. Рекомендуется использовать только те инструменты, которые указаны в инструкции по эксплуатации автомобиля.
Также стоит отметить, что некоторые водители не проверяют состояние самих противотуманных фар перед регулировкой. Пыль, грязь или повреждения стекол могут существенно повлиять на качество светового потока. Поэтому перед началом регулировки необходимо тщательно очистить фары и убедиться в их исправности.
-
Читайте также:
Наконец, одной из самых серьезных ошибок является игнорирование необходимости проверки регулировки фар после их настройки. Даже если вы уверены, что все сделали правильно, рекомендуется провести тест на дороге, чтобы убедиться, что световой поток направлен правильно и не создает помех другим участникам движения.
Избегая этих распространенных ошибок, вы сможете обеспечить правильную и безопасную работу противотуманных фар, что в свою очередь повысит вашу безопасность и комфорт во время вождения в условиях плохой видимости.
Вопрос-ответ
Как правильно отрегулировать противотуманные фары?
Для правильной регулировки противотуманных фар необходимо установить автомобиль на ровной поверхности и отмерить расстояние от земли до центра фар. Затем, с помощью специального инструмента или отвертки, открутите регулировочные винты, чтобы добиться нужного угла наклона. Фары должны светить немного ниже уровня дороги, чтобы не ослеплять встречные автомобили.
Как часто нужно проверять и регулировать противотуманные фары?
Рекомендуется проверять и регулировать противотуманные фары не реже одного раза в год, а также после каждой замены ламп или при смене положения автомобиля (например, после замены подвески). Это поможет обеспечить оптимальную видимость и безопасность на дороге в условиях плохой видимости.
Что делать, если противотуманные фары не работают?
Если противотуманные фары не работают, сначала проверьте предохранитель, отвечающий за их работу. Если предохранитель в порядке, проверьте лампы на наличие повреждений. Также стоит осмотреть проводку на наличие обрывов или коррозии. Если проблема не устраняется, рекомендуется обратиться к специалисту для диагностики и ремонта.
Советы
СОВЕТ №1
Перед началом регулировки противотуманных фар убедитесь, что автомобиль находится на ровной поверхности и загружен так, как вы обычно ездите. Это поможет получить более точные результаты и избежать неправильной настройки.
СОВЕТ №2
Используйте стену или специальный экран для проверки угла наклона фар. Приклейте на стену малярный скотч в виде горизонтальной линии на высоте центра фар, чтобы визуально оценить, как они светят. Фары должны быть направлены немного ниже этой линии.
СОВЕТ №3
Регулировка противотуманных фар может потребовать специального инструмента, поэтому ознакомьтесь с руководством пользователя вашего автомобиля. В некоторых моделях может потребоваться отвертка или ключ для настройки, а в других — специальные винты для регулировки.
СОВЕТ №4
После завершения регулировки протестируйте фары в темное время суток. Убедитесь, что свет не ослепляет встречные автомобили и обеспечивает хорошую видимость дороги. Если необходимо, повторите регулировку для достижения оптимального результата.
