Регулировка карбюратора Солекс — ключевой процесс для оптимальной работы двигателя, улучшения производительности и снижения расхода топлива. В статье рассмотрим, как выполнить регулировку карбюратора Солекс самостоятельно, а также предоставим видеоинструкцию для каждого этапа настройки. Правильная настройка карбюратора повысит эффективность двигателя и продлит его срок службы, что важно для автолюбителей.
Инструкция по настройке карбюратора «Solex»
Регулировка карбюратора Солекс является важной процедурой для обеспечения оптимальной работы двигателя. Эксперты отмечают, что правильная настройка позволяет добиться лучшей экономии топлива и повышения мощности. В процессе регулировки необходимо учитывать множество факторов, таких как состояние двигателя, тип топлива и климатические условия. Специалисты рекомендуют начинать с проверки уровня топлива в поплавковой камере и состояния жиклеров. Также важным этапом является настройка холостого хода, которая должна производиться при прогретом двигателе. Неправильная регулировка может привести к увеличению расхода топлива и ухудшению динамики автомобиля. Поэтому многие эксперты советуют обращаться к профессионалам для выполнения этой задачи, чтобы избежать возможных ошибок и продлить срок службы карбюратора.
Регулировка уровня топлива в поплавковых камерах
Перечень выполняемых мероприятий:
- В течение 3-5 минут прогреваем двигатель, иногда аккуратно подгазовывая. Резкое нажатие педали акселератора приведет к «выстрелам» в карбюратор или систему отвода выхлопных газов.
- Глушим силовой агрегат.
- Снимаем шланг подачи топлива, принимая меры предосторожности от пролива бензина.
Внимание! Попадание бензина из шланга в камеры искажает точность измерений, а следовательно и результат регулировки.
- Откручиваем винты крепления крышки карбюратора (5 шт.) и отсоединяем трос подсоса.
- Поднимаем крышку (строго горизонтально!), избегая повреждения поплавков.

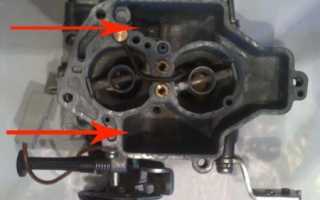

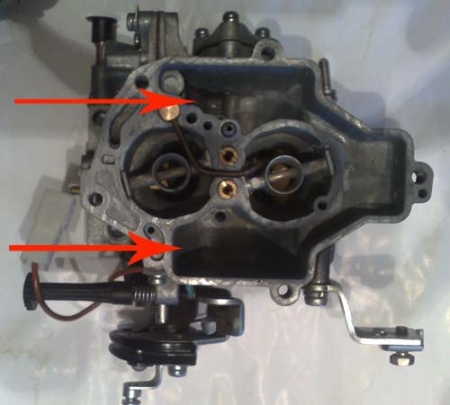

- Измеряем расстояние от поверхности топлива до крышки карбюратора. Оно должно быть 24,0+1,0 миллиметров (в каждой камере). В случае несоответствия фактических размеров указанным, корректируем их посредством поджатия язычков поплавков.
Внимание! Вместо штангенциркуля или линейки измерение уровня топлива можно производить посредством специального приспособления (смотри ниже).
- Сборка карбюратора осуществляется в обратном порядке.
| Симптом неисправности | Возможная причина | Регулировка карбюратора |
|---|---|---|
| Плохой запуск двигателя | Засоренные жиклеры холостого хода, низкий уровень топлива в поплавковой камере, неисправность системы зажигания | Прочистка жиклеров, проверка уровня топлива, регулировка винта качества смеси холостого хода, проверка системы зажигания |
| Нестабильные обороты холостого хода | Засоренные жиклеры холостого хода, неправильная регулировка винта количества смеси холостого хода, подсос воздуха | Прочистка жиклеров, регулировка винтов количества и качества смеси холостого хода, проверка герметичности соединений |
| Плохая тяга на низких оборотах | Засоренные жиклеры малых оборотов, неправильная регулировка винта качества смеси | Прочистка жиклеров, регулировка винта качества смеси |
| Переобогащенная смесь (черный дым из выхлопной трубы) | Засоренные жиклеры, неисправность системы экономайзера, неправильная регулировка винтов | Прочистка жиклеров, проверка системы экономайзера, регулировка винтов качества и количества смеси |
| Обедненная смесь (белый или голубой дым из выхлопной трубы) | Засоренные жиклеры, низкий уровень топлива, неисправность топливного насоса | Прочистка жиклеров, проверка уровня топлива, проверка топливного насоса, регулировка винтов качества и количества смеси |
| Детонация двигателя | Обедненная смесь, неправильное зажигание | Регулировка винтов качества смеси, проверка и регулировка системы зажигания |
Интересные факты
Вот несколько интересных фактов о регулировке карбюратора Солекс:
-
Принцип работы: Карбюраторы Солекс используют принцип Venturi для смешивания воздуха и топлива. Это означает, что при прохождении воздуха через сужение в карбюраторе создается разрежение, которое способствует подаче топлива из поплавковой камеры. Правильная регулировка позволяет добиться оптимального соотношения воздуха и топлива, что влияет на мощность и экономичность двигателя.
-
Регулировка холостого хода: Одним из ключевых этапов настройки карбюратора Солекс является регулировка холостого хода. Это достигается с помощью винта, который отвечает за подачу топлива в режиме холостого хода. Неправильная настройка может привести к нестабильной работе двигателя, его “долгому” холостому ходу или, наоборот, к глохнению.
-
Чувствительность к загрязнениям: Карбюраторы Солекс довольно чувствительны к качеству топлива и наличию загрязнений. Наличие воды или грязи в топливе может привести к засорению жиклеров и нарушению работы карбюратора. Поэтому регулярная чистка и проверка фильтров являются важными аспектами обслуживания, которые могут существенно повлиять на эффективность работы карбюратора.
Видео – Регулировка Солекс своими руками
Настройка «х/х»
Регулировка карбюратора «Солекс» без выполнения данного пункта не имеет смысла, а потому выполнение данной настройки требует особого внимания. Итак, приступаем:
- Выставляем уровень, прогреваем и глушим двигатель.
- Закручиваем винт регулировки «качества» (поз.2) топливной смеси до упора (по часовой стрелке) с соблюдением мер предосторожности.
- После этого отворачиваем его же на 5-6 оборотов в обратном направлении.
- Запускаем силовой агрегат и полностью убираем «подсос».
- Посредством винта регулировки «количества» (поз.1) топлива производим регулировку оборотов до момента устойчивой работы двигателя с одновременным возникновением минимального разряжения в штуцере вакуумного опережения. Показания тахометра должны находиться в диапазоне 500-1200 об/мин.
- Путем вкручивания винта «качества» добиваемся неустойчивой работы силового агрегата, после чего, открутив (медленно) винт на 1,5 оборота, возвращаем работу двигателя в устойчивый режим.
- Медленно вращая винт «качества» добиваемся показаний тахометра 850-900 об/мин в режиме «х/х». В случае возникновения сбоев в работе немного выкручиваем винт качества. Два последних пункта необходимо выполнять до момента, когда устойчивая работа силовой установки не совпадет с соответствующими показаниями тахометра (смотри выше).
- Настройка выполнена.

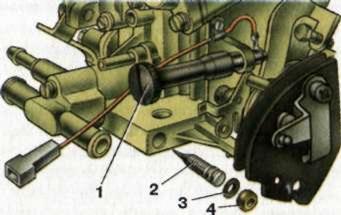

Винты регулировки системы холостого хода: 1 – датчик-винт регулировки количества горючей смеси; 2 – винт регулировки качества (состава) горючей смеси; 3 – уплотнительное кольцо; 4 – заглушка канала установки винта качества горючей смеси
При выполнении вышеописанных действий, имеющих своей целью настройку режима «х/х» могут возникнуть проблемные вопросы, на которые мы постараемся дать вам правильные ответы. Самым распространенной проблемой является следующая: двигатель не «отвечает» на манипуляции с винтом регулировки «количества» топлива. Данный симптом свидетельствует о поступлении в канал «х/х» большого количества бензина. Причинами данного явления могут быть: – несоответствие размеров жиклера «х/х»;
- электромагнитный клапан (заглушка) установлен некорректно. Неплотный монтаж позволяет «подсасывать» бензин минуя жиклер;
- деформация посадочного места жиклера (самого жиклера) «х/х». В заключение нашего повествования предлагаем информацию о некоторых нюансах, иногда возникающих в процессе регулировки карбюраторов «Solex».
Случается, что при реализации схемы настройки описанной выше, конечный результат абсолютно не устраивает автолюбителя. Силовой агрегат в режиме «х/х» работает нестабильно. Причинами «капризности» двигателя являются:
- некорректное функционирование экономайзера принудительного «х/х»;
- частичное загрязнение основных элементов карбюратора (каналы, жиклеры и т.д.);
- уровень топлива не соответствует стандартному.
В данном случае необходимо предпринять одно из следующих действий:
- Выявление и устранение неисправности;
- Открутить вин регулировки «качества» топливной смеси и добиться стабилизации числа оборотов коленчатого вала. После чего, винтом регулировки «количества» топлива довести число оборотов до показателя 850.
Регулировка карбюратора «Солекс» завершена.
Проверка и очистка жиклеров карбюратора
Перед тем как приступить к регулировке карбюратора Солекс, важно убедиться, что жиклеры находятся в исправном состоянии. Жиклеры играют ключевую роль в процессе смешивания топлива с воздухом, и их загрязнение может привести к неправильной работе двигателя. Поэтому проверка и очистка жиклеров — это важный этап, который необходимо выполнить перед настройкой карбюратора.
Для начала, необходимо снять карбюратор с двигателя. Это делается путем отключения всех соединений, включая топливные шланги, вакуумные трубки и электрические разъемы. После этого карбюратор аккуратно извлекается из своего места установки. Важно помнить, что при работе с топливной системой необходимо соблюдать меры предосторожности, чтобы избежать утечек топлива и возникновения пожароопасных ситуаций.
После снятия карбюратора, его следует разобрать. Для этого откручиваются все крепежные винты, и карбюратор делится на несколько частей: корпус, крышка, поплавковая камера и жиклеры. Жиклеры обычно располагаются в корпусе карбюратора и могут быть как основными, так и дополнительными. Основные жиклеры отвечают за подачу топлива в рабочую камеру, а дополнительные — за обогащение смеси при запуске и в других режимах работы двигателя.
Проверка жиклеров начинается с визуального осмотра. Необходимо убедиться, что на их поверхности нет видимых повреждений, коррозии или отложений. Если жиклеры загрязнены, это может привести к нарушению подачи топлива и, как следствие, к нестабильной работе двигателя. Для очистки жиклеров можно использовать специальные чистящие средства или растворители, которые помогут удалить нагар и другие загрязнения.
Для более тщательной очистки жиклеров рекомендуется использовать компрессор или аэрозольный очиститель. Направьте струю воздуха или очистителя в отверстия жиклеров, чтобы удалить все загрязнения. Будьте осторожны, чтобы не повредить жиклеры, так как их отверстия имеют очень маленький диаметр и могут легко забиться или деформироваться.
После очистки жиклеров их необходимо проверить на проходимость. Это можно сделать, пропуская через них воздух или растворитель. Если жиклер не пропускает жидкость или воздух, его следует заменить на новый. Также стоит обратить внимание на размер жиклеров, так как их замена на жиклеры с другим диаметром может изменить характеристики работы двигателя.
После завершения проверки и очистки жиклеров, все детали карбюратора собираются обратно. Убедитесь, что все прокладки и уплотнители находятся в хорошем состоянии, чтобы избежать утечек топлива. После сборки карбюратор устанавливается на место, и можно приступать к дальнейшей регулировке.
Вопрос-ответ
Как понять, что карбюратор требует регулировки?
Признаки, указывающие на необходимость регулировки карбюратора, могут включать затрудненный запуск двигателя, нестабильные обороты на холостом ходу, повышенный расход топлива и черный дым из выхлопной трубы. Если вы заметили один или несколько из этих симптомов, стоит проверить настройки карбюратора.
Читайте также:
Какие инструменты понадобятся для регулировки карбюратора Солекс?
Для регулировки карбюратора Солекс вам понадобятся: отвертка, ключи для снятия и установки карбюратора, манометр для проверки давления, а также тахометр для измерения оборотов двигателя. Также может быть полезен специальный инструмент для регулировки смеси.
Как правильно отрегулировать смесь воздуха и топлива?
Для регулировки смеси воздуха и топлива сначала необходимо прогреть двигатель до рабочей температуры. Затем, с помощью регулировочного винта, постепенно поворачивайте его, пока не достигнете оптимальных оборотов на холостом ходу. Обычно это делается в сочетании с измерением оборотов тахометром, чтобы добиться стабильной работы двигателя.
Советы
СОВЕТ №1
Перед началом регулировки карбюратора Солекс обязательно ознакомьтесь с инструкцией к вашему автомобилю. В ней могут быть указаны специфические параметры и рекомендации, которые помогут вам избежать ошибок в процессе настройки.
СОВЕТ №2
Используйте качественные инструменты для регулировки. Наличие подходящих отверток и ключей поможет вам точно и аккуратно настроить карбюратор, что снизит риск повреждения его компонентов.
СОВЕТ №3
Регулируйте карбюратор на прогретом двигателе. Это обеспечит более точные результаты, так как температура влияет на свойства топлива и работу двигателя. Убедитесь, что двигатель достиг рабочей температуры перед началом настройки.
СОВЕТ №4
Обратите внимание на состояние воздушного фильтра. Загрязненный фильтр может негативно сказаться на работе карбюратора, поэтому перед регулировкой проверьте и при необходимости замените его.
