В статье рассмотрим процесс рихтовки автомобиля с использованием споттера и принцип его работы. Споттер — ключевой инструмент для восстановления геометрии кузова, позволяющий эффективно исправлять вмятины и повреждения. Также обсудим, как создать споттер своими руками, что делает его доступным для автолюбителей и мастеров. Правильное использование споттера и сопутствующих инструментов, таких как обратный молоток, поможет сэкономить на ремонте и повысить качество работы, что важно для поддержания автомобиля в идеальном состоянии.
Принцип работы

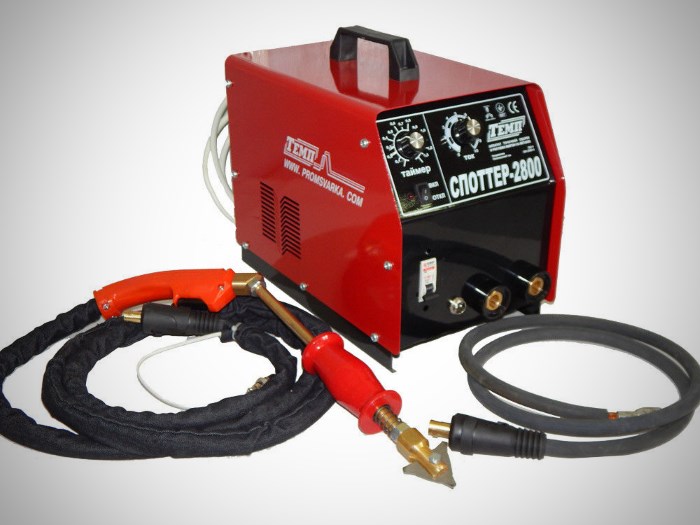

Споттер представляет собой устройство для односторонней точечной сварки. Его работа основана на генерации значительного количества тепла в области контакта соединяемых деталей при пропускании электрического тока. Таким образом, споттер выполняет контактную сварку с использованием сопротивления.
При соединении элементов данный прибор подает ток с силой около 3-5 тысяч ампер на каждый миллиметр толщины металла. Это приводит к нагреву материала до температуры, близкой к его плавлению. В процессе соединения детали прижимаются друг к другу с помощью механического усилия или пневматических клещей, создавая давление в 150 кг на срок не более одной секунды.
Важно избегать нагрева металла до точки плавления, так как это может привести к выдавливанию материала при сжатии. Это следует учитывать тем, кто планирует изготовить споттер самостоятельно.
Для лучшего понимания работы этих устройств можно обратиться к видео.
Во многих профессиональных инструментах температуру нагрева контролирует микропроцессор. В самодельных аналогах рекомендуется использовать ручную регулировку этого параметра. Большинство самодельных споттеров имеют однофазное подключение. Хотя возможно создание двух- и трехфазных устройств, такие конструкции требуют наличия выпрямителя тока, что значительно усложняет их изготовление. Более детальную информацию о том, как собрать споттер своими руками, можно найти в многочисленных видео на просторах Интернета.
Эксперты в области автомобильного ремонта отмечают, что рихтовка с применением споттера становится все более популярной благодаря своей эффективности и точности. Споттер — это специализированный аппарат, который использует электрический ток для создания тепла, позволяющего плавить металл и восстанавливать его форму. Принцип работы устройства основан на контактной сварке: электрод споттера прикрепляется к поврежденной поверхности, и при подаче тока происходит локальное нагревание, что облегчает процесс выравнивания вмятин.
Преимущества использования споттера заключаются в минимизации повреждений лакокрасочного покрытия и сокращении времени ремонта. Специалисты подчеркивают, что данный метод позволяет добиться высококачественного результата без необходимости полной замены деталей. Кроме того, рихтовка с помощью споттера требует меньших затрат на материалы и рабочую силу, что делает ее экономически выгодной для автосервисов. Таким образом, применение споттера в рихтовке автомобилей представляет собой современное решение, которое отвечает требованиям качества и скорости обслуживания.
https://youtube.com/watch?v=TeEHaQUSTaw
Параметры споттеров
На рынке представлены различные модели рассматриваемых устройств, отличающиеся конструкцией и характеристиками. Наиболее дешевые варианты — однофазные трансформаторные переменного тока. Однако они не подходят для работы с оцинкованным или высокопрочным металлом.
Более мощные споттеры оснащают трансформаторами трехфазного постоянного тока. Однако современные модели комплектуют инверторами, которые обеспечивают им компактные размеры и небольшую массу, а также высокое качество работ благодаря возможности создания тока частотой до 2000 Гц. К тому же такие споттеры имеют электронное управление и способны сваривать любые металлы. Узнать о параметрах различных видов данных инструментов можно из статей и видео опытных гаражников.
| Аспект | Описание | Принцип работы споттера |
|---|---|---|
| Назначение споттера | Инструмент для точечной сварки и вытягивания вмятин на кузове автомобиля без демонтажа деталей и повреждения лакокрасочного покрытия с обратной стороны. | Создание кратковременного электрического разряда (дуги) между электродом споттера и металлической поверхностью, что приводит к локальному нагреву и привариванию насадки. |
| Основные компоненты споттера | Источник питания (трансформатор или инвертор), сварочный пистолет с насадками, кабель массы, панель управления. | Источник питания генерирует высокий ток при низком напряжении. Пистолет подает ток к насадке, которая при контакте с металлом замыкает цепь. |
| Виды насадок и их применение | Звездочки/шайбы: для вытягивания крупных вмятин. Волнистая проволока: для вытягивания длинных и узких вмятин. Медные электроды: для усадки металла (устранения растяжений). Угольные электроды: для нагрева металла. | Насадка приваривается к вмятине. Затем с помощью обратного молотка или другого приспособления вмятина вытягивается. После вытягивания насадка отрывается. |
| Процесс рихтовки споттером | 1. Зачистка поверхности. 2. Выбор насадки. 3. Приваривание насадки к вмятине. 4. Вытягивание вмятины. 5. Отрыв насадки. 6. Усадка металла (при необходимости). 7. Шлифовка и подготовка к покраске. | Электрический ток проходит через насадку и металл, создавая локальный нагрев и расплавление. При остывании металл вокруг насадки затвердевает, прочно удерживая ее. |
| Преимущества использования споттера | Сохранение заводского антикоррозийного покрытия с обратной стороны, минимизация демонтажа, высокая скорость работы, возможность работы с труднодоступными местами, точное вытягивание вмятин. | Локальный нагрев позволяет воздействовать только на поврежденный участок, не затрагивая соседние элементы и внутренние полости. |
| Недостатки и ограничения | Требует навыков и опыта, может оставлять небольшие следы на поверхности (которые затем шлифуются), не подходит для очень глубоких и острых изломов металла, неэффективен для алюминиевых деталей (требует специализированного оборудования). | Неправильная настройка или длительное воздействие могут привести к перегреву металла, его деформации или прожогу. |
| Техника безопасности | Использование защитных очков, перчаток, спецодежды. Обеспечение хорошей вентиляции. Избегание контакта с токоведущими частями. | Высокий ток и температура требуют строгого соблюдения правил безопасности для предотвращения ожогов, поражения электрическим током и возгорания. |
Интересные факты
Вот несколько интересных фактов о рихтовке автомобиля с применением споттера и принципе работы этого аппарата:
-
Принцип работы споттера: Споттер — это устройство, которое использует электрический ток для создания тепла, позволяющего плавить металл и формировать его в нужную форму. При помощи электродов, которые прикрепляются к поврежденной поверхности, споттер создает локализованный нагрев, что позволяет эффективно выправлять вмятины без необходимости полной замены детали.
-
Экономия времени и ресурсов: Использование споттера значительно сокращает время ремонта. В отличие от традиционных методов, которые могут требовать много времени на подготовку и обработку, споттер позволяет быстро и эффективно исправлять повреждения, что делает его популярным выбором в современных кузовных мастерских.
-
Минимизация повреждений: Рихтовка с помощью споттера позволяет избежать дополнительных повреждений, которые могут возникнуть при использовании механических инструментов. Благодаря точечному нагреву и контролю температуры, споттер минимизирует риск деформации окружающих участков кузова, что особенно важно для современных автомобилей с тонкими и сложными кузовными панелями.
https://youtube.com/watch?v=wOhf0EXLKkw
Применение
Используемые инструменты для кузовного ремонта находят широкое применение в различных мастерских. Споттер позволяет выполнять рихтовку даже обычным пользователям самостоятельно. Этот инструмент предназначен для ремонта крупных кузовных деталей автомобилей.
Данный инструмент особенно полезен в ситуациях, когда доступ к внутренней стороне поврежденной части кузова затруднен или невозможен, и рихтовка может быть выполнена только с внешней стороны.
Даже если есть возможность добраться до рабочей поверхности с обратной стороны, использование споттера избавляет от необходимости этого делать, что значительно упрощает процесс. В таких случаях не нужно снимать обшивку или другие элементы. Поэтому споттер часто применяется для рихтовки порогов, дверей и других кузовных частей.
Еще одним важным преимуществом этой технологии рихтовки является сохранение оригинальных швов и стыков на панелях, а также антикоррозионного покрытия. Кроме того, споттер обеспечивает минимальную зону ремонта, что сокращает время работы, снижает расход материалов и, соответственно, экономит средства. Эти характеристики способствовали популярности споттеров в последнее время.
Технология проведения работы
Предварительно с деформированной поверхности необходимо удалить лакокрасочный материал, антикоррозионное покрытие и коррозию. От тщательности осуществления названных работ зависит качество ремонта, то есть прочность создаваемого соединения.

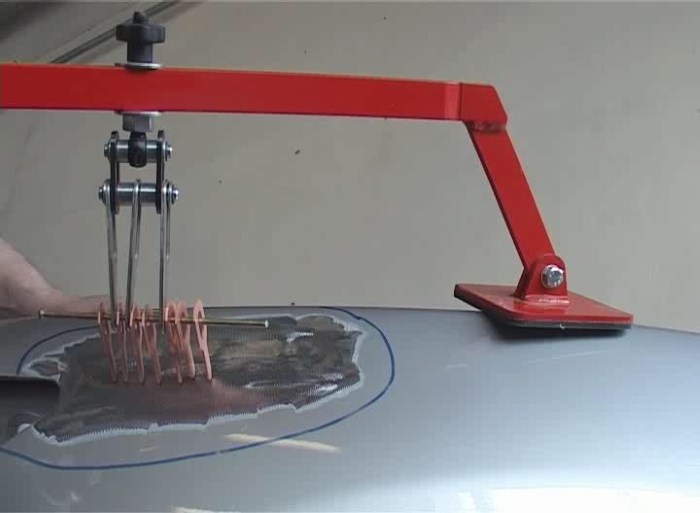

После очистки на рабочей поверхности закрепляют контакт заземления. Затем методом точечной сварки присоединяют крепежные элементы, в качестве которых могут быть использованы треугольники, шпильки, шайбы, обратный молоток. Наконец, оборудованием для правки, таким как, например механические растяжки, гидроцилиндры, обратный молоток, стяжки, захватывают крепежный элемент и вытягивают деформированную поверхность до исходного состояния.
По завершении правки крепежную деталь выкручивают, а рабочую поверхность зачищают шлифовальным оборудованием. Наглядно увидеть выполнение рихтовки можно на видео опытных мастеров.
Читайте также:
Чтобы сделать ремонт успешно и достичь качественного результата, нужно учитывать приведенные далее особенности.
- Время сварки своими руками и напряжение используемого при этом тока нужно определять на основе толщины и типа металла.
- Необходимо правильно выбрать крепежный элемент. Так, при ремонте алюминиевых деталей авто недопустимо использовать обратный молоток, так как в данном случае требуется плавное выпрямление ввиду хрупкости материала.
- Несмотря на отсутствие необходимости разборки детали для доступа с внутренней стороны перед сваркой, при данных работах будет повреждено антикоррозионное покрытие из-за нагрева. Поэтому желательно восстановить его по завершении работ, для чего, скорее всего, все же потребуется хотя бы частично разобрать отремонтированный кузовной элемент авто.
Об особенностях настройки инструмента своими руками можно в узнать также из видео.
https://youtube.com/watch?v=QZedkTyxdrw
Преимущества и недостатки использования споттера
Использование споттера для рихтовки автомобилей имеет свои преимущества и недостатки, которые необходимо учитывать при выборе метода восстановления кузова. Рассмотрим их подробнее.
Преимущества использования споттера
- Высокая точность и контроль: Споттер позволяет осуществлять рихтовку с высокой степенью точности. Благодаря локальному нагреву и возможности регулировки силы тока, мастер может точно контролировать процесс, что минимизирует риск повреждения окружающих участков кузова.
- Скорость работы: Процесс рихтовки с помощью споттера значительно быстрее по сравнению с традиционными методами. Это связано с тем, что аппарат позволяет быстро и эффективно восстанавливать форму металла, что сокращает время на выполнение работы.
- Минимизация последующих работ: Рихтовка с использованием споттера часто требует меньшего количества последующих операций, таких как шпатлевка и покраска. Это связано с тем, что споттер позволяет добиться более ровной поверхности, что снижает необходимость в дополнительной обработке.
- Универсальность: Споттер может использоваться для работы с различными типами металлов и сплавов, что делает его универсальным инструментом для рихтовки. Это особенно важно в условиях автосервиса, где требуется работать с разнообразными автомобилями.
Недостатки использования споттера
- Необходимость в навыках: Для эффективного использования споттера требуется определенный уровень квалификации и опыта. Неправильное использование аппарата может привести к повреждению кузова или недостаточному качеству рихтовки.
- Стоимость оборудования: Споттер является специализированным оборудованием, и его стоимость может быть значительной. Это может стать препятствием для небольших автосервисов или частных мастеров.
- Ограничения по материалам: Хотя споттер универсален, он может не подойти для некоторых современных материалов, таких как алюминий или композитные материалы, которые требуют других методов рихтовки.
- Риск перегрева: При неправильной настройке или длительном использовании споттера существует риск перегрева металла, что может привести к его деформации или потере прочности.
Таким образом, использование споттера для рихтовки автомобилей имеет как свои преимущества, так и недостатки. При выборе данного метода важно учитывать специфику работы, квалификацию мастера и тип обрабатываемого материала.
Вопрос-ответ
Как работает споттер для кузовного ремонта?
Принцип работы споттера заключается в подаче тока при нажатии на курок. При этом пистолет приставляется к поврежденной поверхности. В момент кратковременной подачи тока высокой силы происходит точечный нагрев поверхности. Этого достаточно, чтобы кончик пистолета приварился к ней.
Можно ли удалить вмятины споттером?
Споттер. Ремонт вмятин происходит следующим образом: расплавленный клей наносится на присоску и приклеивается к чистой обезжиренной поверхности. После остывания клея осторожно вытягивается молотком PDR. После исправления вмятины клей смывается спиртом или растворителем.
В чем заключается рихтовка кузова автомобиля?
Простым языком выражаясь, рихтовка – это процесс исправления деформаций металла кузова автомобиля. Она подразумевает комплекс работ по правке вмятин и вспучиваний кузова. Они появляются на кузове, как всем известно, довольно просто и быстро, например: осадки, особенно град, лежащий на машине снег.
Какой ток нужен для споттера?
Необходим тиристор на 200 В, трансформатор с понижением напряжения до 122 В для управления реле с кнопки, реле с силой тока в 30 А, диодный мост.
Советы
СОВЕТ №1
Перед началом рихтовки автомобиля с использованием споттера, обязательно ознакомьтесь с инструкцией к аппарату. Понимание принципов работы и особенностей устройства поможет избежать ошибок и повысит качество выполнения работы.
СОВЕТ №2
При работе со споттером используйте защитные очки и перчатки. Это не только обеспечит вашу безопасность, но и защитит от возможных повреждений, связанных с искрами и горячими поверхностями.
СОВЕТ №3
Перед началом рихтовки убедитесь, что поверхность, которую вы собираетесь обрабатывать, чистая и свободна от ржавчины и загрязнений. Это обеспечит лучшее сцепление и повысит эффективность работы споттера.
СОВЕТ №4
Практикуйтесь на небольших участках или старых деталях, прежде чем переходить к более сложным задачам. Это поможет вам освоить технику работы со споттером и повысить уверенность в своих силах.
