Прокладка головки блока цилиндров: важные аспекты и советы

Прокладка головки блока цилиндров (ГБЦ) — ключевой элемент двигателя, обеспечивающий герметичность между головкой блока и цилиндрами, предотвращая утечку охлаждающей жидкости и масла. Замена прокладки ГБЦ — важная процедура для автолюбителей, игнорирование которой может привести к серьезным повреждениям двигателя. В этой статье рассмотрим, когда и как заменить прокладку ГБЦ самостоятельно, а также предоставим полезные видеоинструкции для выполнения этой задачи.

Для чего нужна прокладка ГБЦ?

Прокладка головки блока цилиндров обеспечивает герметичность соединения между блоком цилиндров и головкой, выполняя функцию уплотнителя и изолируя три ключевые системы автомобиля: газораспределительную, смазочную и охлаждающую.

Эта деталь работает в сложных условиях, поэтому к ней предъявляются высокие требования. Не рекомендуется устанавливать прокладки из низкокачественных материалов, не способных выдерживать высокие температуры и механические нагрузки.

Форма прокладок зависит от типа двигателя, но их конструкция схожа: они изолируют цилиндры, соединительные участки различных систем и места болтового соединения головки блока цилиндров с блоком цилиндров. Материалы, из которых они изготовлены, могут значительно различаться.

Эксперты в области автомобилестроения подчеркивают важность качественной прокладки головки блока цилиндров для надежной работы двигателя. Эта деталь обеспечивает герметичность между блоком цилиндров и головкой, предотвращая утечки масла и охлаждающей жидкости. Неправильная установка или использование некачественной прокладки может привести к серьезным проблемам, таким как перегрев двигателя и его последующий выход из строя. Специалисты рекомендуют обращать внимание на материалы, из которых изготовлены прокладки, а также на их соответствие стандартам производителя. Регулярная проверка состояния прокладки и своевременная замена могут значительно продлить срок службы двигателя и повысить его эффективность.

Прокладка ГБЦ: Почему ломается, Какую выбрать, Как заменить

Виды прокладок ГБЦ:

1. Металлические. Являются самыми эффективными. За счет отличного удельного давления, которое распределяется по всей площади соприкосновения, достигается самое герметичное и качественное соединение.

2. Асбестовые. Такие прокладки обладают хорошей термостойкостью и упругостью. Данные параметры позволяют им обеспечить продолжительный срок службы и высокое качество соединений. Их главным отличием является хорошая восстанавливаемость и минимальная способность к усадке. Наравне с асбестовыми применяются как ремонтный комплект.

Интересные факты

Вот несколько интересных фактов о прокладке головки блока цилиндров:

1. Материалы прокладок: Прокладки головки блока цилиндров могут быть изготовлены из различных материалов, включая металл, композитные материалы и асбест. Металлические прокладки, например, часто используются в высокопроизводительных двигателях, так как они обеспечивают лучшую термостойкость и долговечность.

2. Уплотнение и давление: Прокладка головки блока цилиндров играет критическую роль в обеспечении герметичности между головкой блока и цилиндрами. Она должна выдерживать высокое давление и температуру, что делает её одной из самых нагруженных деталей двигателя. Неправильная установка или износ прокладки может привести к утечкам охлаждающей жидкости или масла, что в свою очередь может вызвать серьезные повреждения двигателя.

3. Технология производства: Современные прокладки головки блока цилиндров часто изготавливаются с использованием высокоточных технологий, таких как лазерная резка и автоматизированные системы контроля качества. Это позволяет достичь высокой точности и надежности, что особенно важно для современных двигателей с высокими требованиями к производительности и экологии.

Когда необходима замена прокладки ГБЦ

Прокладки из разных материалов имеют разную продолжительность эксплуатации, которая может сокращаться при перегреве двигателя. Существуют признаки, указывающие на утрату функциональности уплотнителя.

Как проверить прокладку головки блока цилиндров?

https://youtube.com/watch?v=TXmnGAA_p0g

Признаки неисправной прокладки ГБЦ

1. Утечка охлаждающей жидкости или масла в области соединения блока цилиндров и головки.
2. Белый дым из выхлопной трубы, указывающий на попадание охлаждающей жидкости в цилиндры.
3. Белые пятна на щупе охлаждающей жидкости, свидетельствующие о смешивании охлаждающей жидкости с маслом в картере.
4. Масляные пятна в расширительном бачке на поверхности тосола, легко различимые из-за разной плотности жидкостей.
5. Появление пузырьков в расширительном бачке с тосолом, что может указывать на утечку охлаждающей жидкости или попадание выхлопных газов в систему, особенно заметно при движении под нагрузкой.

Наличие хотя бы двух из этих признаков служит основанием для проверки состояния прокладки головки блока цилиндров.

Видео – Замена прокладки ГБЦ

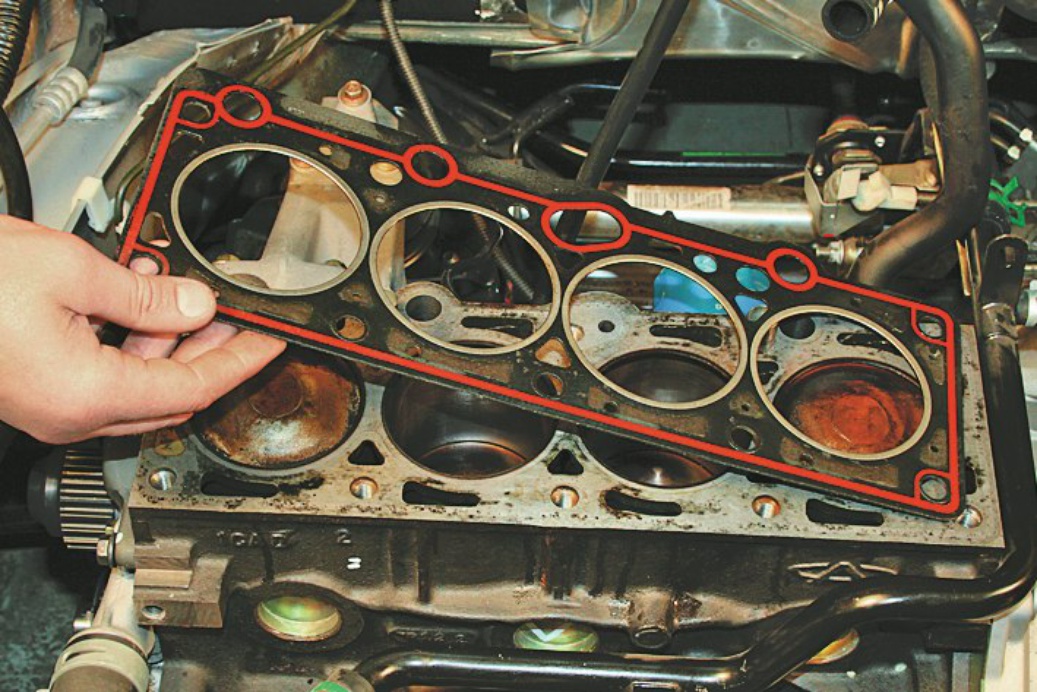

Замена прокладки выполняется в случаях, когда обнаружены признаки ее неисправности или производится замена или ремонт головки блока цилиндров. Данный элемент является расходным материалом и не поддается никакому ремонту.

Подробная инструкция по замене прокладки должна содержаться в соответствующей литературе для вашей модели двигателя. Тем не менее, процесс разборки, в целом, одинаково производится для любого двигателя.

Порядок замены:

1. Для начала снимите ремень привода ГРМ. Для этого откручивается защитный кожух и ослабляется натяжной ролик. В некоторых старых автомобилях для привода используется металлическая цепь, которую необходимо снять с распределительного вала.

2. Отсоедините все части, которые имеют отношение к головке блока цилиндров. Ими могут быть: система впрыска, карбюратор, воздушный фильтр, коллектор, распределитель зажигания и многое другое. Обязательно слейте масло и охлаждающую жидкость, при необходимости их можно заменить. После этого откручиваются патрубки охлаждающей жидкости. Последовательность снятия крышки головки может меняться, в зависимости от способа приведения в движение газораспределительного механизма.

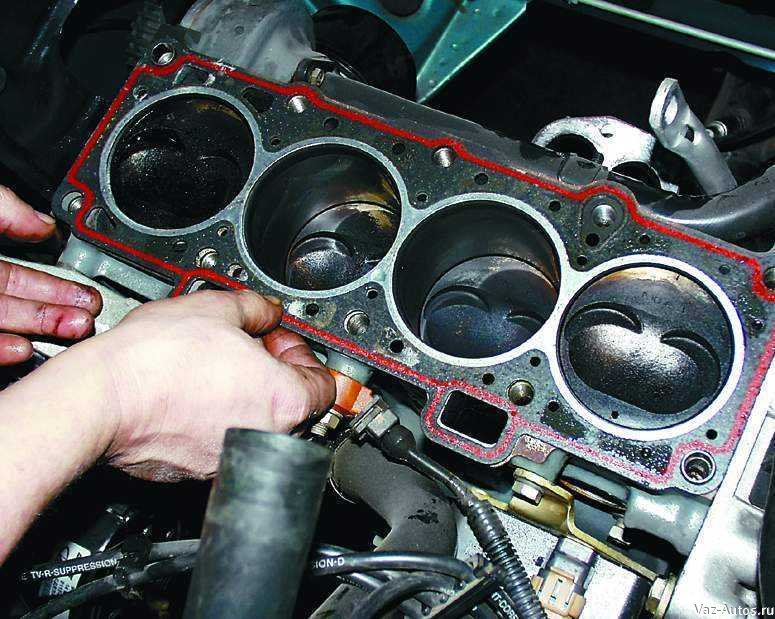

3. Открутите болты, предназначенные для крепления ГБЦ к блоку цилиндров. После этого, снимите головку и прокладку. Почистите места стыка обоих частей двигателя от остатков старой прокладки. При необходимости можно отшлифовать плоскости соприкосновения.

4. Установите новую прокладку и поставьте головку на место. Все дальнейшие операции производятся в обратной последовательности. После сборки, возможно, понадобится регулировка момента зажигания и газораспределительного механизма.

На этом замена прокладки завершена. Несмотря на простоту процесса, рекомендуется выполнять замену прокладки только в специализированных автосервисах, так как это ответственное дело, от которого зависит дальнейшее состояние двигателя. Тем не менее, замена данной детали своими руками лишь увеличит ваш навык автомеханика и станет ценным опытом в дальнейшем. Всего доброго и удачи на дорогах!

Замена прокладки головки блока цилиндров М111 16v

Рекомендации по выбору прокладки ГБЦ

Выбор прокладки головки блока цилиндров (ГБЦ) является критически важным этапом в процессе ремонта или замены двигателя. Неправильный выбор может привести к серьезным проблемам, таким как перегрев, утечка масла или охлаждающей жидкости, а также снижению общей производительности двигателя. При выборе прокладки необходимо учитывать несколько ключевых факторов.

1. Материал прокладки: Прокладки ГБЦ изготавливаются из различных материалов, таких как металл, композитные материалы и асбест. Металлические прокладки, как правило, более прочные и долговечные, но могут быть дороже. Композитные прокладки обеспечивают хорошую герметичность и подходят для большинства стандартных двигателей. Асбестовые прокладки, хотя и были популярны в прошлом, сейчас используются реже из-за проблем с безопасностью.

2. Толщина прокладки: Толщина прокладки также играет важную роль. Прокладки различной толщины могут изменить степень сжатия двигателя, что, в свою очередь, влияет на его мощность и эффективность. При замене прокладки важно выбирать ту же толщину, что и у оригинальной, если не планируется изменение характеристик двигателя.

3. Совместимость с двигателем: Прокладка должна быть совместима с конкретной моделью двигателя. При выборе прокладки необходимо учитывать марку и модель автомобиля, а также тип двигателя. Использование неподходящей прокладки может привести к утечкам и другим проблемам.

4. Условия эксплуатации: Если автомобиль используется в тяжелых условиях, таких как частые поездки по бездорожью или высокие нагрузки, стоит рассмотреть более прочные и устойчивые к перегреву прокладки. В таких случаях лучше выбирать прокладки, которые специально разработаны для экстремальных условий эксплуатации.

5. Рекомендации производителя: Всегда стоит обращать внимание на рекомендации производителя автомобиля. Использование оригинальных запчастей или прокладок, рекомендованных производителем, может значительно снизить риск возникновения проблем в будущем.

6. Цена и качество: Не стоит экономить на прокладках ГБЦ. Дешевые прокладки могут оказаться некачественными и не прослужат долго. Лучше инвестировать в качественный продукт, который обеспечит надежную работу двигателя на протяжении длительного времени.

В заключение, выбор прокладки ГБЦ требует внимательного подхода и учета множества факторов. Правильный выбор не только продлит срок службы двигателя, но и обеспечит его надежную и эффективную работу.

Вопрос-ответ

Каковы основные признаки повреждения прокладки головки блока цилиндров?

Основные признаки повреждения прокладки включают перегрев двигателя, утечку охлаждающей жидкости, появление масла в системе охлаждения, а также образование пузырьков в радиаторе. Также может наблюдаться снижение мощности двигателя и увеличение расхода топлива.

Как правильно установить новую прокладку головки блока цилиндров?

Для правильной установки новой прокладки необходимо тщательно очистить поверхности блока и головки от старой прокладки и загрязнений, использовать специальный герметик (если это предусмотрено) и следовать рекомендациям производителя по моменту затяжки болтов. Важно также соблюдать порядок затяжки, чтобы избежать деформации головки.

Как часто нужно проверять состояние прокладки головки блока цилиндров?

Рекомендуется проверять состояние прокладки головки блока цилиндров при каждом плановом техническом обслуживании, а также при возникновении любых признаков неисправности двигателя. Регулярная проверка поможет предотвратить серьезные повреждения и продлить срок службы двигателя.

Советы

СОВЕТ №1

Перед началом работы тщательно очистите поверхность головки блока цилиндров и блока двигателя от старых прокладок и загрязнений. Это обеспечит надежное прилегание новой прокладки и предотвратит утечки.

СОВЕТ №2

Обязательно используйте прокладку, рекомендованную производителем вашего автомобиля. Это гарантирует, что она будет соответствовать необходимым параметрам и обеспечит долговечность работы двигателя.

СОВЕТ №3

При установке головки блока цилиндров следите за моментом затяжки болтов. Используйте динамометрический ключ и следуйте рекомендациям по порядку и величине затяжки, чтобы избежать деформации головки и обеспечить равномерное распределение давления.

СОВЕТ №4

После завершения установки проверьте уровень охлаждающей жидкости и масла, а также проведите тест на утечки. Это поможет выявить возможные проблемы на ранней стадии и избежать серьезных повреждений двигателя.
