Раздаточная коробка Нива ВАЗ: особенности и преимущества

Раздаточная коробка Нива ВАЗ — ключевой элемент трансмиссии, распределяющий крутящий момент между передними и задними колесами, что важно для внедорожных условий. Ее работа влияет на проходимость и управляемость автомобиля в сложных ситуациях. В статье рассмотрим принцип работы раздаточной коробки, признаки неисправностей и предоставим пошаговые инструкции по ремонту и замене, что поможет владельцам Нивы самостоятельно решать проблемы и продлить срок службы автомобиля.

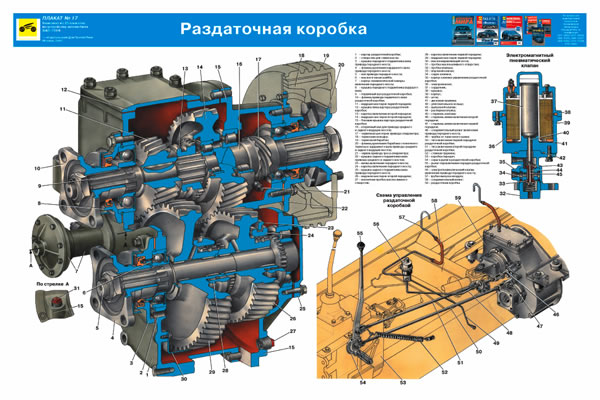

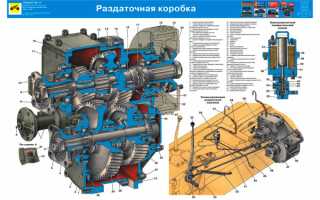

Что такое раздаточная коробка?

Раздаточная коробка устанавливается на всех автомобилях с полным приводом.

Ее основная функция — распределение крутящего момента по осям, что критично при движении по сложным участкам. Конструкция может варьироваться в зависимости от марки и модели, но ключевые компоненты включают: валы привода передней и задней осей, понижающую передачу, зубчатые и цепные передачи, межосевой дифференциал с механизмом самоблокировки и ведущий вал.

Принцип работы раздаточной коробки таков: ведущий вал передает крутящий момент от трансмиссии на раздаточную коробку механически.

Крутящий момент поступает в межосевой блокирующийся дифференциал, который распределяет его между осями. Степень распределения зависит от типа дифференциала. Симметричный дифференциал делит усилие поровну, в то время как асимметричный распределяет его в пропорциях, зависящих от угловой скорости вращения колес. Если раздаточная коробка имеет автоматическое или ручное переключение полного привода, межосевой дифференциал не используется.

Для оптимальной работы полного привода на «Ниве» предусмотрена блокировка межосевого дифференциала, что обеспечивает более жесткую связь между осями и исключает пробуксовку, когда одна пара колес сталкивается с препятствием.

Эксперты отмечают, что раздаточная коробка Нива ВАЗ является одним из ключевых элементов, обеспечивающих надежность и проходимость этого внедорожника. Она разработана с учетом специфики эксплуатации в сложных условиях, что делает ее особенно ценным компонентом для любителей активного отдыха и бездорожья. Специалисты подчеркивают, что конструкция раздаточной коробки позволяет эффективно распределять крутящий момент между осями, что значительно улучшает сцепление с дорогой и управляемость автомобиля.

Кроме того, простота обслуживания и ремонта раздаточной коробки делает ее привлекательной для владельцев Нивы, которые ценят возможность самостоятельно проводить технические работы. Однако эксперты также предупреждают о необходимости регулярного контроля состояния узла, так как износ или повреждения могут привести к серьезным проблемам в работе трансмиссии. В целом, раздаточная коробка Нива ВАЗ заслуженно пользуется уважением среди автолюбителей благодаря своей надежности и функциональности.

Нива Легенд – как пользоваться раздаточной коробкой

Ремонт раздаточной коробки Нива

Внизу будет перечислен перечень неисправностей, характерных для этого агрегата и список их способов ремонта. Данный список актуален только для автомобиля ВАЗ 2121 и LADA 4×4.

1. Вибрация, ощущаемая в ногах на передних сидениях. Особенно заметна при начале движения или разгоне автомобиля.

• ослабли или нарушились крепления, поддерживающие коробку передач или раздаточный узел. Чтобы устранить эту неисправность, необходимо просто подтянуть крепления.
• повреждения крепящих опорных устройств КПП или раздатки. В этом случае необходимо заменить неисправные элементы новыми. Проверьте центровку ведущего вала, в соответствии с механизмом переключения передач.
• произошла деформация болтов, поддерживающих эластичную муфту. Устраняется заменой болтов или  промежуточного вала целиком.
• подверглись ослаблению специальные крепления, поддерживающие эластичную муфту. Просто подтяните их.

Интересные факты

Вот несколько интересных фактов о раздаточной коробке Нива ВАЗ:

1. Универсальность конструкции: Раздаточная коробка Нивы была разработана с учетом различных условий эксплуатации, что позволяет автомобилю эффективно справляться как с городскими, так и с внедорожными условиями. Она обеспечивает возможность переключения между задним и полным приводом, что делает Ниву популярной среди любителей активного отдыха и внедорожных приключений.

2. Простота обслуживания: Раздаточная коробка Нивы имеет относительно простую конструкцию, что облегчает ее обслуживание и ремонт. Это особенно важно для владельцев, которые предпочитают самостоятельно проводить техническое обслуживание своих автомобилей.

3. Надежность и долговечность: Раздаточная коробка Нивы известна своей надежностью. Она была спроектирована для работы в тяжелых условиях, что делает ее устойчивой к перегрузкам и износу. Многие владельцы Нивы отмечают, что раздаточная коробка может прослужить десятилетиями при правильном уходе.

Выбор раздатки Нива (смотрим на крышку и делаем правильный выбор)

Видео – Центровка раздатки Нива Шевроле 2123

2. Вибрация пола при движении на скорости около 100 километров в час. Чаще всего ощущается в области передних сидений.

• Серьезная разбалансировка промежуточного вала из-за неправильной сборки или значительного износа. Требуется полная замена вала.
• Изменение формы или поломка болтов, крепящих эластичную муфту. Необходима замена поврежденных крепежей и, желательно, всего промежуточного вала.
• Подклинивание ШРУСа. Нужно разобрать шарнир, проверить уровень смазки и при необходимости добавить или заменить ШРУС.
• Подклинивание шарниров на карданах переднего и заднего валов. Смазать узел, а если не поможет, заменить карданный шарнир или вал.
• Значительная разбалансировка карданного вала. Необходима замена неисправного вала в сборе.
• Серьезное нарушение центровки межосевого дифференциала. Устранить можно только заменой узла.

3. Шум агрегата при прохождении крутых поворотов или свободном вращении колес.

• Значительный износ зубьев сателлитов или шестерен в приводе ведущих мостов. Требуется замена деталей.
• Сателлиты вращаются туго. Разберите механизм, проверьте на заусенцы и удалите их шлифовкой.
• Сильно изношена внутренняя полость или сферическая часть дифференциала. Необходима замена корпуса дифференциала или всего узла.
• Заедание шестерен в корпусе дифференциала. Замените изношенные детали и установите осевой зазор в 0,10 миллиметров.
• Нарушен осевой зазор между шестернями. Восстановите его, подобрав специальные опорные шайбы, контролируя сопротивление вращению.

4. Проблемы с включением передач или настройкой режимов работы дифференциала.

• Скользящая муфта переключения движется тяжело. Замените поврежденные шлицы, остальные очистите надфилем.
• Деформация вилки или штока переключения передач. Можно выпрямить или заменить.
• Повреждение рычага привода. Требуется замена или выпрямление.
• Легкое заклинивание рычагов механизма привода. Разберите механизм, проверьте состояние и при необходимости очистите или замените элементы.
• Слишком густое масло в агрегате. Замените на более подходящее в зависимости от климатических условий.

5. Самопроизвольное выключение или сброс передач, а также механизма блокировки дифференциала.

• Механические повреждения или деформация зубьев. Отшлифуйте или замените поврежденные детали трансмиссии.
• Нарушение упругости пружин фиксаторов рукоятки или их загрязнение. Очистите фиксирующие устройства или замените пружины.

6. Утечка масла из раздаточной коробки.

• Износ уплотнительных сальников вращающихся частей. Замените изношенные элементы и долейте масло до нужного уровня.
• Ослабление крепежных элементов поддона картера коробки. Затяните их и при необходимости замените прокладку.

Видео – Разборка раздатки Нива 21214 своими руками

Разбор Раздатки Нива Ваз 21214.

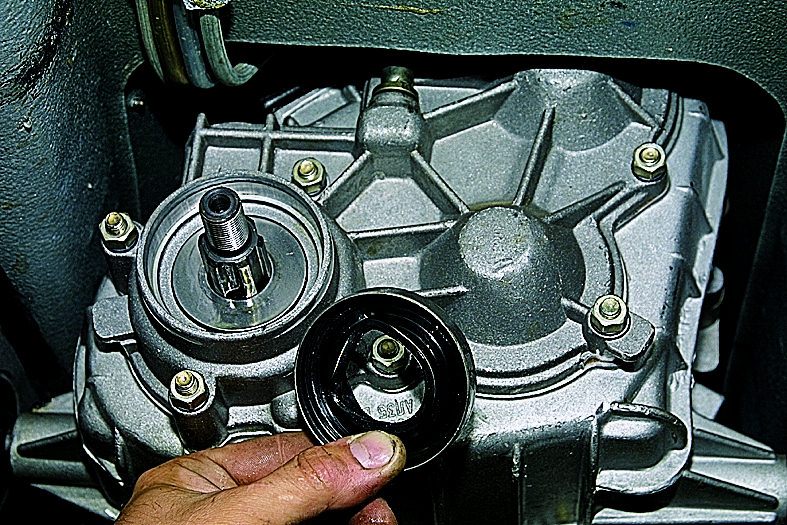

Как производится замена раздаточной коробки ВАЗ Нива?

Замена раздаточной коробки проводится, если старый агрегат не подлежит ремонту. Рекомендуется выполнять процедуру на смотровой яме.

Этапы выполнения:

1. Снимите накладку на тоннеле пола в области органов управления, открутив 4 самореза.
2. Открутите 3 самореза, крепящие накладку под рычагами. Уберите рычаги и снимите накладку. Отключите видимые провода через специальное отверстие.
3. Отсоедините карданный вал от раздаточной коробки с помощью ключа на 13. Открутите контргайку и извлеките трос спидометра.
4. Отсоедините приводной вал коробки передач от раздаточной коробки, освободив ее от КПП. Снимите раздаточную коробку, откручивая гайки подвесного устройства.
5. Установите новый агрегат, следуя обратной последовательности.

Таким образом, процесс замены раздаточной коробки Нива завершен. Это несложная процедура, которую можно выполнить самостоятельно в гараже, что позволяет сэкономить на услугах автосервиса.

Проблемы и неисправности раздаточной коробки Нива

Раздаточная коробка Нива ВАЗ, как и любое другое механическое устройство, может сталкиваться с различными проблемами и неисправностями, которые могут негативно сказаться на работе автомобиля. Важно знать основные симптомы и причины неисправностей, чтобы своевременно диагностировать и устранить их.

Одной из наиболее распространенных проблем является шум в раздаточной коробке. Это может быть вызвано износом подшипников, неправильной регулировкой или недостатком смазки. Если вы слышите посторонние звуки, такие как гул или скрежет, это может указывать на необходимость проверки состояния подшипников и уровня масла в коробке.

Другой распространенной неисправностью является проблема с переключением режимов. Водители могут столкнуться с трудностями при переключении между задним и передним приводом. Это может быть связано с износом механизмов переключения, загрязнением или недостатком смазки. Важно регулярно проверять состояние тросов и рычагов, а также следить за чистотой механизмов.

Утечка масла также является серьезной проблемой, которая может привести к повреждению раздаточной коробки. Утечки могут происходить из-за износа уплотнителей или повреждения корпуса. Регулярная проверка уровня масла и состояния уплотнителей поможет избежать серьезных последствий.

Кроме того, перегрев раздаточной коробки может стать причиной ее выхода из строя. Это может произойти из-за недостатка масла, перегрузки автомобиля или длительной эксплуатации в тяжелых условиях. Перегрев может привести к разрушению зубьев шестерен и других компонентов, что потребует дорогостоящего ремонта.

Не менее важной проблемой является износ шестерен. Со временем зубья шестерен могут изнашиваться, что приводит к снижению эффективности работы раздаточной коробки. Это может проявляться в виде вибраций, стуков или затруднений при движении. Регулярная диагностика и замена изношенных деталей помогут продлить срок службы раздаточной коробки.

Для предотвращения вышеописанных проблем рекомендуется проводить регулярное техническое обслуживание раздаточной коробки. Это включает в себя проверку уровня масла, замену фильтров, осмотр на наличие утечек и проверку состояния всех механических компонентов. Забота о раздаточной коробке не только увеличит срок ее службы, но и обеспечит безопасность и комфорт во время эксплуатации автомобиля.

Вопрос-ответ

Какова основная функция раздаточной коробки в автомобиле Нива ВАЗ?

Раздаточная коробка в автомобиле Нива ВАЗ предназначена для распределения крутящего момента между передними и задними колесами, что позволяет автомобилю эффективно передвигаться по различным типам местности, включая сложные и бездорожье. Она также обеспечивает возможность переключения между полным и задним приводом.

Какие признаки указывают на неисправность раздаточной коробки Нива ВАЗ?

Признаки неисправности раздаточной коробки могут включать посторонние шумы при работе, трудности при переключении режимов привода, утечки масла и вибрации при движении. Если вы заметили один или несколько из этих симптомов, рекомендуется обратиться к специалисту для диагностики и ремонта.

Как правильно обслуживать раздаточную коробку Нива ВАЗ?

Для правильного обслуживания раздаточной коробки Нива ВАЗ необходимо регулярно проверять уровень масла и при необходимости его заменять, а также следить за состоянием уплотнителей и сальников. Рекомендуется проводить профилактическую проверку раздаточной коробки каждые 20-30 тысяч километров пробега.

Советы

СОВЕТ №1

Перед покупкой раздаточной коробки для Нивы ВАЗ, обязательно проверьте ее совместимость с вашей моделью. Разные версии Нивы могут иметь различные технические характеристики, поэтому уточните информацию у продавца или в технической документации.

СОВЕТ №2

При установке раздаточной коробки, уделите внимание качеству всех соединений и креплений. Неправильная установка может привести к повреждениям и снижению эффективности работы трансмиссии. Лучше всего доверить эту работу профессионалам.

СОВЕТ №3

Регулярно проверяйте уровень масла в раздаточной коробке и меняйте его согласно рекомендациям производителя. Это поможет избежать износа деталей и продлит срок службы коробки.

СОВЕТ №4

Если вы планируете использовать Ниву в условиях повышенной нагрузки или на сложных маршрутах, рассмотрите возможность установки усиленной раздаточной коробки. Это обеспечит большую надежность и долговечность трансмиссии в экстремальных условиях.
