Болты крепления маховика обеспечивают надежную фиксацию этого узла двигателя внутреннего сгорания (ДВС). Правильное крепление маховика гарантирует стабильную работу двигателя и предотвращает повреждения, возникающие из-за ослабления или неправильной установки болтов. В статье рассмотрим процесс крепления маховика на валу автомобиля и обсудим выбор и обслуживание болтов, что поможет автолюбителям и специалистам избежать ошибок и продлить срок службы двигателя.
Основные правила, касающиеся фиксационных болтов маховика
Ознакомимся с основными моментами:
- Болты узла должны быть надежно зашплинтованы;
- Шплинт должен полностью охватывать торцевую часть болта;
- Гайки болтов затягиваются равномерно и по диагонали, чтобы избежать слабых мест;
- Рекомендуемый момент затяжки — 14-15 кгс-м;
- Маховик должен плотно прилегать к коленвалу без зазоров (это проверяется щупом толщиной 0.05 мм, который не должен проходить в зазор).
Процесс фиксации крепежных элементов осуществляется поэтапно: сначала предварительная затяжка с моментом 14-15 кгс-м, затем финишная затяжка с моментом 15-17 кгс-м.
Интересный факт. Биение рабочей поверхности маховика и коленвала проверяется: в оптимальных точках, касающихся оси коленвала, значение не должно превышать 0.25 мм.
Отверстия для болтов также имеют пределы износа. Для грузовика ЗИС-120 степень износа не должна превышать 14.07 мм. Если отверстия сильно изношены, их необходимо развернуть под ремонтный размер в сборе с коленвалом.
«Восстановление» изношенных болтовых отверстий на грузовиках ЗИЛ-30, ГАЗ-52 и 53 с использованием втулки выполняется следующим образом:
- Отверстия растачиваются на токарном станке;
- Запрессовывается ремонтная втулка до упора;
- Отверстие во втулке растачивается;
- Снимается фаска;
- Устанавливаются болты большего размера;
- Проводится контроль работы коленвала.
Контроль включает проверку нормальной работы вала и биения. Вал осматривается на наличие трещин, задиров и повреждений. Распространенные неисправности коленвала — износ шатунов и коренных шеек.
Допустимые значения биения не должны превышать 0.1 мм с учетом износа.
Крепежи маховика имеют параметры затяжки резьбовых соединений, зависящие от модели автомобиля. Например, для ВАЗ 2106 момент затяжки болтов составляет 60.96-87.42 для болта М10х1,25.
Зазор между внутренними поверхностями болтов-фиксаторов маховика и отверстиями не должен превышать 0.070 мм. Фиксаторы должны сидеть плотно.
- Читайте также:
Важно отметить, что один из болтов-фиксаторов маховика смещен по окружности для обеспечения правильного положения маховика и коленвала. Маховик следует устанавливать так, чтобы все отверстия узла и окончание коленвала совпадали. Эксперты рекомендуют устанавливать шарик, запрессованный в венец маховика, под углом 20 градусов относительно оси коленвала.
Эксперты в области автомобильной техники подчеркивают важность качественных болтов крепления маховика. Эти элементы играют ключевую роль в обеспечении надежной работы двигателя, так как они фиксируют маховик на коленчатом валу. Неправильный выбор или установка болтов может привести к серьезным последствиям, включая вибрации, снижение мощности и даже поломку двигателя. Специалисты рекомендуют использовать оригинальные или сертифицированные болты, так как они обеспечивают необходимую прочность и устойчивость к нагрузкам. Кроме того, важно следовать рекомендациям производителя по моменту затяжки, чтобы избежать ослабления крепления в процессе эксплуатации. Таким образом, внимание к деталям при установке болтов крепления маховика может существенно повысить долговечность и надежность автомобиля.
Как затягивать болты
Внимание. Плохо и недостаточно закрепленные болты маховика грозят большими проблемами для автомобилиста!
Представим себе такую ситуацию. Едем на трассе, захотелось погазовать. Если фиксация будет слабой, то хотя звук выхлопа и будет напоминать спортивный болид, двигателю конец. Возможно, придется проводить капитальный ремонт, ведь слабая натяжка станет причиной срывания болтов, с дальнейшей порчей других элементов мотора.

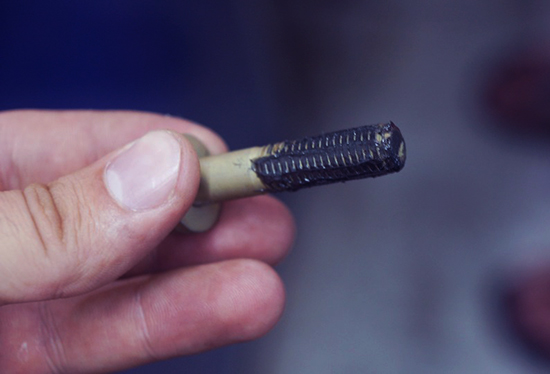

Считается, что болты маховика не стоит смазывать при затяжке, так как графитовая смазка имеет средний диапазон рабочих температур. Максимальное значение в плюсе составляет 60 градусов. Получается, что при высоких температурах, смазка просто не выдержит.
Хотя некоторые все же рекомендуют использовать графитовые смазки, а для еще большей прочности затяжки – ставить шайбы особого типа, угол которых загибается в конце фиксации.
Графитовая смазка или герметик фиксирующий, наносится для того чтобы болты не выкрутились под нагрузкой. Место это ответственное, нагрузки большие. Герметик можно купить в любом автомагазине. Как правило, маленького тюбика будет достаточно, чтобы обработать все соединения.

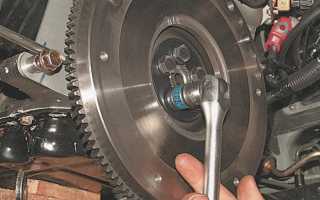

Крепление маховика лучше всего проводить динамометрическим ключом, обеспечивающим точность момента. Вороток при закручивании болтов маховика использовать не рекомендуется, так как это грозит срывом резьбы. Он может понадобиться только при откручивании.
Что касается шайб, то использовать специальные тоже не всегда обязательно. Под болтом изначально стоит заводская шайба, возможностей которой вполне хватает для удержания болта.
Читайте также:
| Марка автомобиля | Момент затяжки болтов маховика (Нм) | Диаметр резьбы болтов маховика (мм) |
|---|---|---|
| ВАЗ 2108-2115 | 80-90 | M10 |
| ВАЗ 21099 | 90-100 | M10 |
| ГАЗ-3110 | 100-110 | M12 |
| Toyota Camry (XV30) | 100-110 | M12 |
| Ford Focus II | 100-110 | M12 |
Интересные факты
Вот несколько интересных фактов о болтах крепления маховика:
-
Крутящий момент и материал: Болты, используемые для крепления маховика, должны быть изготовлены из высокопрочных материалов, таких как легированная сталь, чтобы выдерживать большие крутящие моменты и нагрузки, возникающие во время работы двигателя. Неправильный выбор материала может привести к их разрушению или ослаблению соединения.
-
Специфические размеры и резьба: Болты крепления маховика часто имеют специальные размеры и резьбу, которые зависят от конструкции конкретного двигателя. Это означает, что использование болтов от другого автомобиля может привести к неправильной установке и потенциальным повреждениям.
-
Процесс установки: Установка болтов крепления маховика требует соблюдения определенного порядка и крутящего момента, чтобы обеспечить равномерное распределение нагрузки. Часто рекомендуется использовать динамометрический ключ для точной настройки, что помогает избежать проблем, связанных с ослаблением или перетяжкой болтов.
Эти факты подчеркивают важность правильного выбора и установки болтов крепления маховика для обеспечения надежной работы двигателя.
Как снимаются болты маховика
Для отворачивания сильно затянутых соединений используйте короткий вороток, молоток и торцевой ключ.
Процесс демонтажа болтов и маховика включает следующие шаги:
- отключение аккумулятора;
- слив масла из коробки передач;
- снятие стартера;
- демонтаж коробки передач;
- разборка муфты.
Эти действия обеспечивают доступ к маховику и его болтам.
Продолжаем:

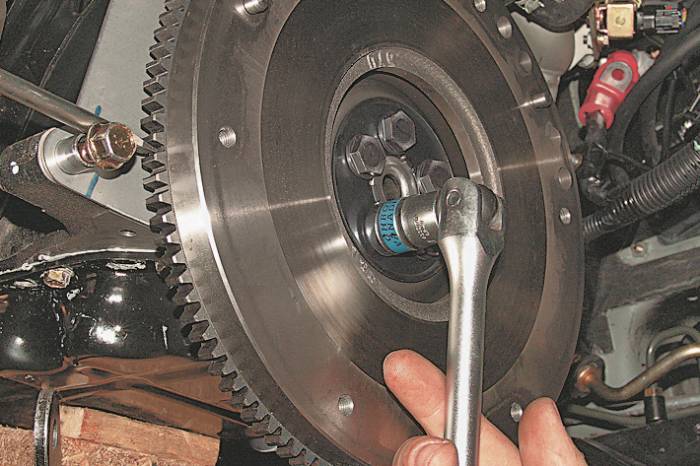

- фиксируем маховик от проворачивания с помощью длинной отвертки или монтировки (конец инструмента помещаем между зубьями венца маховика);
- отворачиваем все болты (при снятии последнего болта удаляется опорная шайба);
- аккуратно снимаем маховик.
Рекомендуется отворачивать болты поочередно на 2-3 оборота.

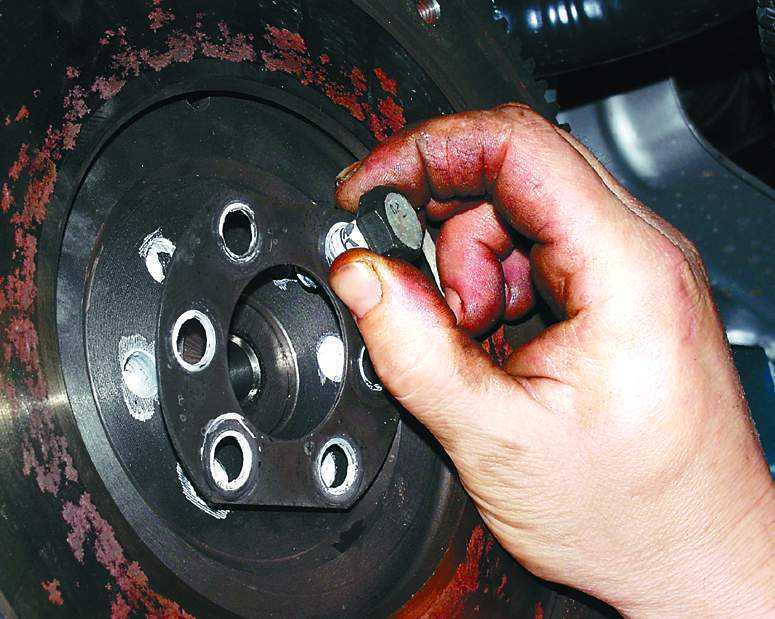

После демонтажа проверяем болты и отверстия.
-
