Принцип работы топливной системы двигателя: бензин&дизель

Топливная система двигателя — ключевой элемент, определяющий эффективность автомобиля и его экологические характеристики. В статье рассмотрим принцип работы инжекторной системы впуска и сравним её с карбюраторной, что поможет понять подачу топлива в бензиновых и дизельных моторах. Это знание углубит понимание работы автомобиля и позволит более осознанно подходить к его обслуживанию и выбору топлива.

ТСД бензинового агрегата

Сегодня большинство автомобилей оснащены инжекторными системами, но карбюраторы все еще встречаются. Рассмотрим топливные системы этих типов.

Топливная система карбюраторного автомобиля включает топливный бак, насос, трубопроводы и фильтры. Характерная особенность карбюраторной системы — воздушный фильтр.

Топливный бак вмещает 40-80 литров и обычно располагается в задней части автомобиля. Бензин проходит фильтрацию через сетчатый фильтр, который задерживает крупные загрязнения. В баке установлен датчик уровня топлива, отображающий информацию на приборной панели.

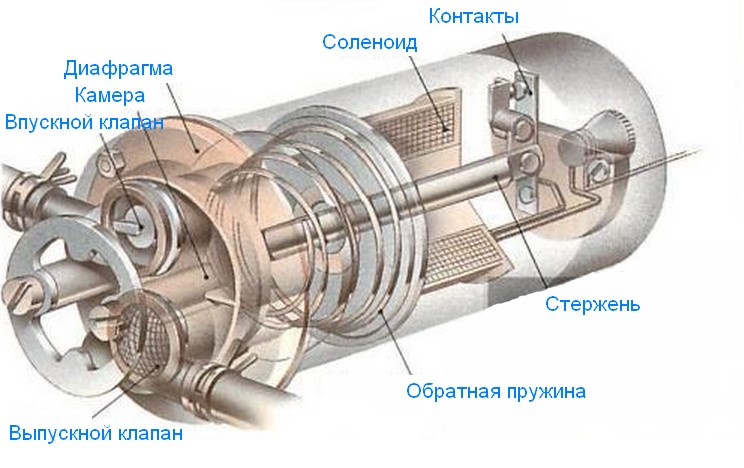

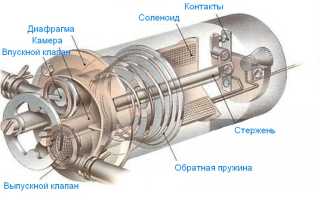

Насос — ключевой элемент обеих систем. В карбюраторных автомобилях он устанавливается снаружи бака и поддерживает необходимое давление. В инжекторных системах используется электронный насос, а в карбюраторных — механический.

В инжекторных системах обычно два фильтра: сетчатый внутри насоса и тонкий на трубопроводах, чаще всего под капотом. Современные фильтры имеют клапан для регулировки давления, сливая остатки бензина обратно в бак.

Топливные трубопроводы состоят из шлангов и трубок, устойчивых к бензину, чтобы избежать быстрого износа. Топливо постоянно циркулирует, создавая стабильное давление.

Воздушный фильтр очищает воздух, поступающий в карбюратор. Пыль может оседать на деталях, вызывая износ. Воздушные фильтры бывают сухими и масляными: масляные имеют корпус с масляной ванной, а сухие — картонный корпус.

Карбюратор — устройство для приготовления топливно-воздушной смеси, подаваемой в цилиндры. В инжекторных системах карбюраторов нет, так как топливо распыляется форсунками.

Процесс подачи топлива в карбюраторном двигателе: бензин, подаваемый насосом, проходит через фильтры и поступает в карбюратор.

В инжекторной системе вместо карбюратора используются форсунки, управляемые блоком управления. Насос подает горючее под высоким давлением через рейку с форсунками в цилиндры.

Блок управления определяет необходимое количество топлива для каждого цилиндра, учитывая объем воздуха, температуру двигателя, скорость вращения коленчатого вала и другие параметры. Датчики передают информацию в блок, который обрабатывает данные и контролирует подачу топлива.

Инжекторные системы имеют преимущества перед карбюраторными: снижение токсичности выхлопа, уменьшение расхода топлива, увеличение мощности двигателя и другие.

Система питания двигателя по-разному реагирует на режимы работы:

1. При запуске холодного двигателя образуется богатая топливно-воздушная смесь с избытком бензина. Движение в этом режиме нежелательно, так как это увеличивает расход топлива и износ двигателя. Рекомендуется прогреть двигатель несколько минут перед началом движения.
2. В режиме холостого хода смесь становится обедненной, образуясь при спуске с горки или при работе двигателя в прогретом состоянии.
3. Состав смеси меняется при частичных нагрузках и ускорении.

Эксперты в области автомобильной техники подчеркивают, что принцип работы топливной системы двигателя существенно различается для бензиновых и дизельных двигателей. В бензиновых двигателях топливо смешивается с воздухом в карбюраторе или инжекторе, после чего образованная смесь подается в цилиндры, где происходит воспламенение от искры. Это обеспечивает плавный и эффективный процесс сгорания, что важно для повышения мощности и экономии топлива.

В отличие от этого, дизельные двигатели используют другой подход: топливо впрыскивается в сжатый воздух в цилиндре, где температура значительно выше. Это приводит к самовоспламенению дизельного топлива. Такой метод обеспечивает более высокую эффективность сгорания и, как следствие, большую мощность при меньшем расходе топлива. Однако, дизельные системы требуют более сложных технологий, таких как турбонаддув и интеркулеры, для оптимизации работы. Таким образом, различия в принципах работы топливных систем определяют не только характеристики двигателей, но и их эксплуатационные качества.

Устройство и работа топливной системы

ТСД дизельного агрегата

Дизельные моторы для некоторых людей ассоциируются с повышенным шумом, большим количеством вибраций и высокой детонацией. На самом деле, это устаревшая информация. Современные дизельные агрегаты, благодаря использованию новейших самоуправляемых СУ и технологичным корректировкам, работают почти также тихо, как и бензиновые моторы.

Система питания – одно из важнейших звеньев. Она сформировалась вместе с остальными частями автомобильной системы. Чего только стоит система Коммон Рейл, покорившая миллионы фанатов по всему миру.

Дизельный мотор, как и бензиновый, является двигателем внутреннего сгорания. По конструкции он мало отличается он него, ведь основу агрегатов составляют цилиндры, поршни и другие части. Но в дизельных ДВС степень сжатия и давление намного выше. Из-за этого дизельный силовой агрегат значительно тяжелее бензинового. Это делается для того чтобы мотор лучше противостоял высоким нагрузкам.

Главное отличие дизельного агрегата – в способе формирования ТВС, воспламенении и сгорании. Если в бензиновом двигателе ТВС формируется в системе впуска, и её воспламенение осуществляется от свечи зажигания, в дизельном агрегате всё по-другому.

1. В первую очередь воздух и солярка поступают в цилиндры ДВС порознь. Первым идёт воздух, который накаляется и сжимается до высоких отметок. Затем поступает солярка, тоже под большим давлением, чтобы воспламенение проходило самопроизвольно, ведь свечей в дизельном автомобиле нет.
2. Роль свечи в дизельных агрегатах выполняют нагревательные элементы, которые быстренько обогревают воздух в камере, пока ещё двигатель холодный.

Теперь о принципе работы. Дизельное топливо закачивается из резервуара с помощью насоса, и после фильтрации через ТНВД подаётся на форсунки. Последние распыляют солярку.

Примечательно, что в системе дизеля принято говорить о двух типах давления. Низкое образуется в области предшествующей подготовки ТВС, ещё перед отправкой солярки в отдел высокого давления. Что касается высокого давления, то оно образуется непосредственное в отсеке доработки смеси, когда она переходит в рабочую камеру.

ТСД дизельного мотора выполняет разом несколько функций: подаёт горючее в чётко отмеренном объёме, в нужный момент, и под конкретным давлением. Из-за большого количества требований, ТСД дизеля более сложна, чем топливная система бензинового агрегата. И стоит она тоже, дороже.

В дизельных автомобилях большую роль играет ТНВД. Этот насос отвечает за высокое давление, его достаточность. Если в бензиновой машине мощностный режим агрегата варьируется нажатиями на педаль газа, то в новых дизельных автомобилях объём подаваемой солярки от этого не увеличивается, а меняется только программа, управляющая регуляторами.

Интересные факты

Вот несколько интересных фактов о принципе работы топливной системы бензиновых и дизельных двигателей:

1. Различие в процессе сгорания: В бензиновых двигателях топливо смешивается с воздухом и сжимается в цилиндре, после чего воспламеняется искровым зажиганием. В дизельных двигателях воздух сначала сжимается до высокой температуры и давления, а затем впрыскивается дизельное топливо, которое воспламеняется от горячего воздуха. Это различие влияет на эффективность и мощность двигателей.

2. Система впрыска: В современных бензиновых двигателях часто используется система впрыска топлива, которая может быть многоточечной (MPI) или прямого впрыска (GDI). Прямой впрыск позволяет более точно контролировать количество топлива и улучшает эффективность сгорания. В дизельных двигателях также применяются системы прямого впрыска, но они работают под гораздо более высоким давлением, что позволяет распылять топливо в воздухе, создавая более однородную смесь.

3. Экологические аспекты: Дизельные двигатели, как правило, более эффективны и экономичны, чем бензиновые, но они также производят больше оксидов азота (NOx) и частиц. Для снижения выбросов в дизельных двигателях используются системы очистки выхлопных газов, такие как селективная каталитическая редукция (SCR) и фильтры твердых частиц (DPF). В то же время, бензиновые двигатели чаще оснащаются катализаторами для снижения выбросов углеводородов и угарного газа.

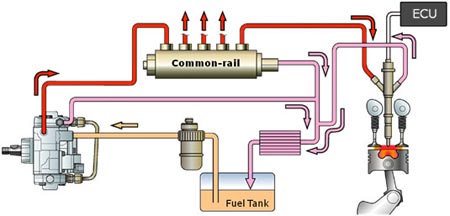

принцип работы рампы коммон рейл

Несколько слов по топливу

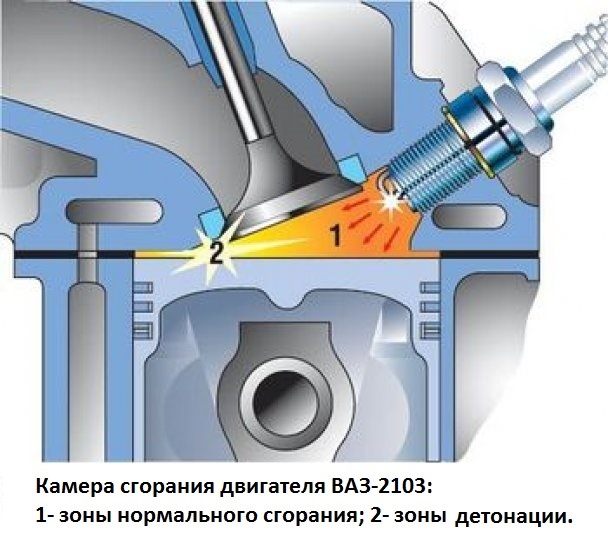

Для эффективной работы двигателя топливо должно иметь достаточную детонационную стойкость и быстро испаряться. “Детонационный” означает взрывной характер сгорания, что нежелательно, так как приводит к нагрузкам на поршни и подшипники. Это увеличивает расход топлива и снижает мощность двигателя. Повышенная детонация также увеличивает дымность выхлопа, что может повредить клапаны и поршни.

Детонационные характеристики чаще всего связаны с бензином, поскольку он содержит гептан — вещество с высокой детонационной стойкостью. Без изооктана, второго компонента бензина, топливо могло бы взрываться.

Октановое число топлива определяется оптимальным соотношением изооктана и гептана для достижения нужных детонационных свойств.

Хотя принцип работы топливных систем дизельных и бензиновых двигателей схож, различия между ними значительны.

Сравнение топливных систем бензиновых и дизельных двигателей

Топливные системы бензиновых и дизельных двигателей имеют свои уникальные особенности, которые определяют их работу и эффективность. Основное различие между ними заключается в способе впрыска топлива и процессе сгорания.

В бензиновых двигателях используется система впрыска, которая может быть как карбюраторной, так и инжекторной. В карбюраторных системах топливо смешивается с воздухом в карбюраторе, после чего образованная смесь подается в цилиндры двигателя. Инжекторные системы, в свою очередь, обеспечивают более точный контроль над количеством впрыскиваемого топлива, что позволяет улучшить эффективность сгорания и снизить выбросы вредных веществ. В современных бензиновых двигателях чаще всего применяются многоточечные инжекторы, которые распыляют топливо непосредственно в каждый цилиндр.

Дизельные двигатели работают по принципу самовоспламенения. В них используется система прямого впрыска, которая подает топливо под высоким давлением непосредственно в цилиндры, где оно смешивается с воздухом, нагретым до высокой температуры в результате сжатия. Это позволяет достичь более высокой степени сжатия по сравнению с бензиновыми двигателями, что, в свою очередь, приводит к более высокой эффективности и экономичности. Дизельные двигатели также могут использовать различные системы впрыска, такие как Common Rail, которые обеспечивают более точное распределение топлива и улучшение характеристик работы двигателя.

Еще одним важным аспектом является тип топлива, используемого в каждой системе. Бензиновые двигатели работают на бензине, который имеет низкую температуру самовоспламенения и требует свечей зажигания для воспламенения топливовоздушной смеси. Дизельные двигатели, напротив, используют дизельное топливо, которое имеет более высокую температуру самовоспламенения и не требует свечей зажигания, что делает их более надежными в условиях низких температур.

Сравнивая топливные системы, стоит отметить, что бензиновые двигатели, как правило, обеспечивают более высокую мощность и лучшую динамику разгона, в то время как дизельные двигатели отличаются большей экономичностью и долговечностью. Это делает их предпочтительными для грузовых автомобилей и тяжелой техники, где важна эффективность и надежность.

В заключение, выбор между бензиновым и дизельным двигателем зависит от конкретных потребностей и условий эксплуатации. Оба типа топливных систем имеют свои преимущества и недостатки, и понимание их принципов работы поможет сделать более осознанный выбор при покупке автомобиля.

Топливная система автомобиля. Устройство, принцип работы и неисправности!

Вопрос-ответ

Какова основная функция топливной системы в двигателе?

Основная функция топливной системы заключается в подаче топлива к двигателю в нужном количестве и под нужным давлением. Она обеспечивает смешивание топлива с воздухом для оптимального сгорания, что влияет на эффективность работы двигателя и его мощность.

Чем отличается система подачи топлива в бензиновом двигателе от дизельного?

В бензиновом двигателе используется система впрыска, которая подает топливо в камеру сгорания в виде аэрозоля, смешивая его с воздухом. В дизельном двигателе топливо впрыскивается под высоким давлением непосредственно в камеру сгорания, где оно сгорает от высокой температуры сжатия. Это приводит к различиям в конструкции и работе систем.

Как влияет качество топлива на работу двигателя?

Качество топлива напрямую влияет на производительность и долговечность двигателя. Некачественное топливо может содержать примеси, которые могут забивать фильтры, снижать эффективность сгорания и вызывать детонацию. Это может привести к увеличению расхода топлива и снижению мощности двигателя.

Советы

СОВЕТ №1

Изучите основные компоненты топливной системы вашего автомобиля. Понимание работы таких элементов, как топливный насос, фильтр и инжекторы, поможет вам лучше заботиться о своем автомобиле и своевременно выявлять возможные проблемы.

СОВЕТ №2

Регулярно проверяйте качество топлива, которое вы используете. Некачественное топливо может привести к засорению фильтров и инжекторов, что негативно скажется на работе двигателя. Старайтесь заправляться на проверенных АЗС.

СОВЕТ №3

Обратите внимание на периодическую замену топливного фильтра. Это поможет избежать загрязнения системы и продлить срок службы двигателя. Рекомендуется следовать рекомендациям производителя по замене фильтра.

СОВЕТ №4

Если вы заметили ухудшение работы двигателя, такие как провалы в мощности или увеличение расхода топлива, не откладывайте диагностику топливной системы. Раннее выявление проблем может сэкономить вам деньги на ремонте в будущем.

Топливные системы бензиновых и дизельных двигателей имеют свои уникальные особенности, которые определяют их работу и эффективность. Основное различие между ними заключается в способе впрыска топлива и процессе сгорания.

В бензиновых двигателях используется система впрыска, которая может быть как карбюраторной, так и инжекторной. В карбюраторных системах топливо смешивается с воздухом в карбюраторе, после чего образованная смесь подается в цилиндры двигателя. Инжекторные системы, в свою очередь, обеспечивают более точный контроль над количеством впрыскиваемого топлива, что позволяет улучшить эффективность сгорания и снизить выбросы вредных веществ. В современных бензиновых двигателях чаще всего применяются многоточечные инжекторы, которые распыляют топливо непосредственно в каждый цилиндр.

Дизельные двигатели работают по принципу самовоспламенения. В них используется система прямого впрыска, которая подает топливо под высоким давлением непосредственно в цилиндры, где оно смешивается с воздухом, нагретым до высокой температуры в результате сжатия. Это позволяет достичь более высокой степени сжатия по сравнению с бензиновыми двигателями, что, в свою очередь, приводит к более высокой эффективности и экономичности. Дизельные двигатели также могут использовать различные системы впрыска, такие как Common Rail, которые обеспечивают более точное распределение топлива и улучшение характеристик работы двигателя.

Еще одним важным аспектом является тип топлива, используемого в каждой системе. Бензиновые двигатели работают на бензине, который имеет низкую температуру самовоспламенения и требует свечей зажигания для воспламенения топливовоздушной смеси. Дизельные двигатели, напротив, используют дизельное топливо, которое имеет более высокую температуру самовоспламенения и не требует свечей зажигания, что делает их более надежными в условиях низких температур.

Сравнивая топливные системы, стоит отметить, что бензиновые двигатели, как правило, обеспечивают более высокую мощность и лучшую динамику разгона, в то время как дизельные двигатели отличаются большей экономичностью и долговечностью. Это делает их предпочтительными для грузовых автомобилей и тяжелой техники, где важна эффективность и надежность.

В заключение, выбор между бензиновым и дизельным двигателем зависит от конкретных потребностей и условий эксплуатации. Оба типа топливных систем имеют свои преимущества и недостатки, и понимание их принципов работы поможет сделать более осознанный выбор при покупке автомобиля.
