Ремень ГРМ (газораспределительного механизма) — ключевой элемент двигателя, обеспечивающий синхронизацию вращения коленчатого и распределительного валов. В отличие от ремня генератора, ремень ГРМ выполняет критически важные функции, влияющие на производительность и долговечность двигателя. В этой статье рассмотрим, для чего нужен ремень ГРМ, как он работает и какие последствия могут возникнуть при его неисправности. Понимание этих аспектов поможет автовладельцам заботиться о своих автомобилях и избегать серьезных поломок.
Грм: как все работает

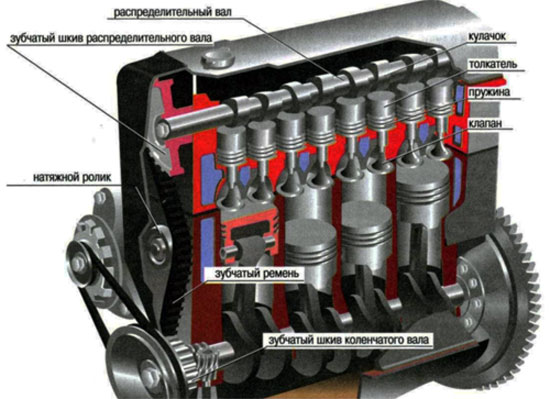

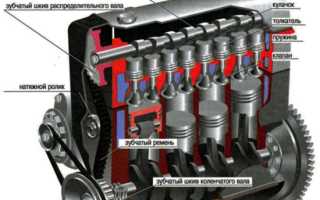

Чтобы понять роль ремня, нужно рассмотреть работу газораспределительной системы (ГРМ) автомобиля. ГРМ координирует газовые фазы двигателя и включает в себя один или два вала, соединительные элементы, отверстия и передаточные звенья.
Газораспределительные системы классифицируются по способу управления впуском и выпуском. Выделяют четыре основных типа ГРМ:
- Поршневое управление — используется в 2-тактных двигателях малой мощности. Фазы управляются открытием и закрытием окон на цилиндрах.
- Золотниковое управление — предполагает использование дискового или лепесткового клапана (золотника), что увеличивает длительность впуска до 200 градусов. Это улучшает наполнение цилиндров. Золотниковое управление было популярно в начале 20 века на 4-тактных двигателях, но со временем утратило актуальность.
- Клапанное управление — использует плоские (тарельчатые) клапаны с прямой передачей от вала. Это наиболее распространенная система для современных 4-тактных двигателей и мощных 2-тактных агрегатов.
- Гильзовое газораспределение — появилось в начале 20 века как альтернатива клапанному. Тарельчатые клапаны были шумными, что привело к разработке нового метода. В настоящее время выделяют шторковое газораспределение, устраняющее недостатки гильзового ГРС и соответствующее современным стандартам.
Современные двигатели классифицируются также по расположению клапанов: сбоку, сверху или комбинированно. Распределительные валы могут находиться в блоке цилиндров, в головке блока или отсутствовать.
Нас интересуют двигатели с распредвалом в блоке или головке цилиндров. Большинство современных автомобилей оснащены двигателями с боковым или верхним расположением клапанов, что обеспечивает низкий уровень шума и простоту конструкции. Все компоненты ГРМ находятся внутри блока цилиндров, что делает двигатель компактным.
Однако двигатели с распредвалом внутри имеют недостатки, что привело к разработке двигателей с распредвалом в головке блока цилиндров.
Ремень ГРМ (газораспределительного механизма) играет ключевую роль в работе двигателя внутреннего сгорания. Эксперты подчеркивают, что он обеспечивает синхронизацию вращения коленчатого и распредвала, что критически важно для правильного открытия и закрытия клапанов. Неправильная работа ремня может привести к серьезным повреждениям двигателя, вплоть до его полного выхода из строя.
Кроме того, специалисты отмечают, что срок службы ремня обычно составляет от 60 до 100 тысяч километров, и его регулярная замена является залогом надежности работы автомобиля. Игнорирование этого аспекта может привести к дорогостоящему ремонту. Важно также учитывать, что современные автомобили могут иметь различные конструкции ГРМ, что требует внимательного подхода к выбору и замене ремня. Таким образом, грамотное обслуживание ремня ГРМ — это залог долговечности и надежности автомобиля.
Распредвал
Работа ремня грм связана прежде всего с распредвалом. Цепь или ремень надевается на колесо распредвала, и приводится в действие маховиком коленвала. Специальные ролики или «башмаки» предназначены для натяжения ремня (цепи).
Как правило, в системе современных авто применяется схема: два ремня или ремень+цепь. Основной ремень или цепь отвечают за привод в действие механизма грм, а второй – решает дополнительные задачи.

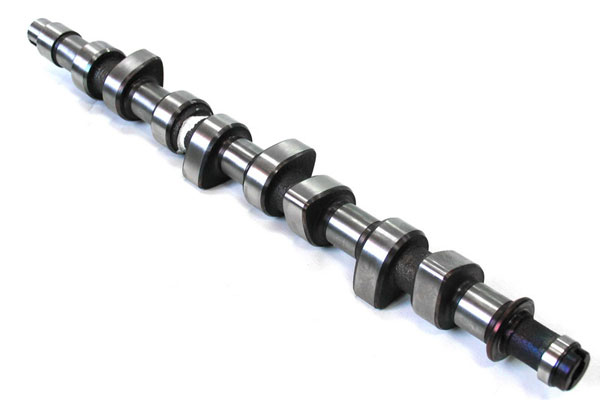

Получается, что ремено-цепная передача приводит в действие распредвал. Последний являет собой ось с выточенными элементами. В процессе вращения распредвал, а вернее его выточенные элементы (кулачки), своевременно оказывают действие на клапаны моторы или другими словами, способствуют их открытию или закрытию. Понятно, что когда моторные клапаны открываются/закрываются, идет приток воздуха или выходят отработанные газы. Таким образом, ремень грм и распредвал управляют процессом газообмена в самом главном узле машины – его двигателе.
Читайте также:
Из-за того чтобы уменьшить нагрузки инерционного свойства и увеличить жесткость грм, распредвал устанавливают как можно ближе к клапанам. Именно по этой причине расположение распредвала на современных автодвигателях находится в ГБЦ сверху.
Полезно будет также знать, что в грм может использоваться не один, а два распредвала. Если вал один, схема грм подразумевает единое обслуживание впускных/выпускных клапанов. Если валов два, то один обслуживает впуск, другой – выпуск.
Как и было сказано выше, ремень грм является связующим звеном, расположенным на пути коленвал-распредвал. Благодаря ременной передаче обеспечивается воздействие на распредвал. В действие приводится все маховиком коленвала. Так вот, для лучшего понимания роли и значения ремня, полезно будет знать, что в 4-тактном двигателе передача также снижает скорость вращения. Другими словами, коленвал вращается с определенной скоростью, а ремень обеспечивает передачу вращения со скоростью в два раза меньше.
| Функция ремня ГРМ | Последствия обрыва ремня ГРМ | Методы профилактики |
|---|---|---|
| Синхронизация работы коленчатого и распределительного валов | Загибание клапанов, повреждение поршней, остановка двигателя, дорогостоящий ремонт двигателя. | Регулярная замена ремня ГРМ согласно рекомендациям производителя, проверка состояния ремня на наличие трещин, износа и повреждений, своевременная замена роликов и натяжителя. |
| Привод вспомогательных агрегатов (в некоторых автомобилях) | Неисправность работы насоса охлаждающей жидкости, генератора, насоса гидроусилителя руля. | Регулярный осмотр и замена ремня ГРМ и вспомогательных агрегатов. |
| Обеспечение точного распределения топлива и воздуха в цилиндрах | Неравномерная работа двигателя, снижение мощности, увеличение расхода топлива. | Регулярная диагностика системы зажигания и топливной системы. |
| Гарантия бесперебойной работы двигателя | Поломка двигателя, дорогостоящий ремонт. | Своевременное техническое обслуживание автомобиля. |
Интересные факты
Вот несколько интересных фактов о ремне ГРМ (газораспределительного механизма):
-
Критическая роль в работе двигателя: Ремень ГРМ синхронизирует вращение коленчатого и распредвала, что обеспечивает правильное открытие и закрытие клапанов в нужный момент. Если ремень порвется или ослабнет, это может привести к серьезным повреждениям двигателя, включая столкновение поршней с клапанами.
-
Срок службы и замена: Ремень ГРМ не предназначен для работы вечно. Обычно его срок службы составляет от 60 000 до 150 000 километров, в зависимости от модели автомобиля и условий эксплуатации. Регулярная замена ремня и связанных с ним компонентов (например, натяжителей и роликов) является важной частью обслуживания автомобиля.
-
Материалы и технологии: Современные ремни ГРМ изготавливаются из высококачественных синтетических материалов, таких как нейлон и резина, что обеспечивает их долговечность и устойчивость к температурным колебаниям и механическим нагрузкам. Некоторые производители используют специальные технологии, такие как армирование, для повышения прочности и надежности ремня.

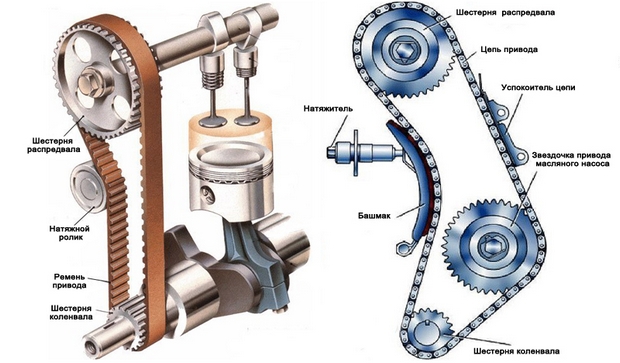

Отличие цепного и ременного привода в системе грм
Цепной привод — это металлическая цепь, обвивающая валы двигателя, с натяжителем и успокоителем. Цепь состоит из звеньев, соединенных шарнирами, и может обслуживать один или два распредвала.
Цепь более надежна, чем резинки, компактна и подходит для больших межосевых расстояний. Однако при активной эксплуатации неизбежен износ шарниров из-за механических нагрузок и времени.
Выход цепи из строя может серьезно повлиять на газораспределительный механизм. При растяжении цепи натяжитель и успокоитель не помогут, поэтому цепной привод требует частого контроля.

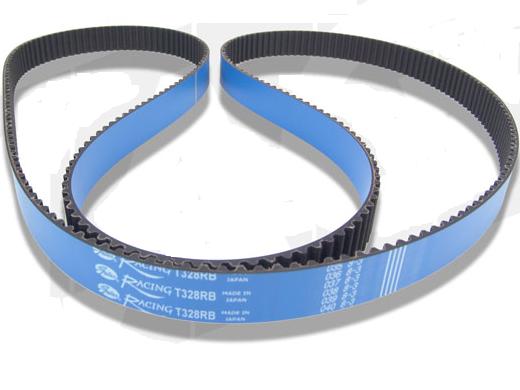

Ременная передача основана на резиновом кольце с внутренними зубцами, которые захватывают звездочки валов. В паре с ремнем используется натяжной ролик.
-
Читайте также:
Преимущества резинового варианта включают бесшумность и надежность (при условии качественного ремня). Современные зубчатые ремни могут прослужить 100 тысяч километров и более.
Заключение
Из всего написанного выше, делаем следующий вывод. Вновь повторимся: ремень грм служит для связки тандема коленвал/распредвал. Это его основное предназначение. Без ремня энергия от коленвала не подавалась бы на распредвал, сбивался бы весь ритм газораспределения в двигателе.
Отдельно хотелось бы остановится на самом изделии. Если это резиновый вариант, то с изнаночной стороны он оборудуется зубьями. Последние должны быть сделаны настолько хорошо, чтобы исключать проскальзывание и обеспечивать надежное сцепление со звездочками валов. Что касается количества зубьев, то оно имеет строгую последовательность в зависимости от модели автомобиля. Например, на отечественных Вазах одиннадцатой и двенадцатой модели ремни наделены либо 111, либо 136 зубьями соответственно.
Исправная работа ремня грм напрямую влияет на функционирование силовой установки. По этой причине рекомендуется регулярно и как можно чаще следить за состоянием узла, соблюдать плановые и внеплановые ТО, проводить замену комплектующих, пришедших в негодность.
И напоследок, приводим таблицу с моделями ремней от различных производителей. Они считаются лучшими в мире.
| Производитель | Обозначения (8 цилиндров/16 цилиндров) | О производителе |
| Contitech | CT 527/ CT 996 | Ремни марки поставляются во многие страны мира. Они могут устанавливаться как на отечественные, так и на импортные марки машин. |
| Bosch | ZP 1 987 949 095/ ZP 1 987 049 559 | Надежные, малошумные обеспечивают синхронную передачу в течение всего срока эксплуатации. Имеют широкое применение. |
| Gates | 5521/ 5539 | Компания находится на рынке уже более 100 лет, предлагает широкий спектр приводов как для зарубежных, так и для отечественных автомобилей. |
| Dayco | 111 SP 190 EEU/ 136 SP 254 H | Ремни обладают высоким износостойкими качествами. Компания поставляет 40 лет ведущим фирмам продукцию для первичной комплектации, поэтому имеет безупречную репутацию. |
Признаки износа и замены ремня ГРМ
Ремень газораспределительного механизма (ГРМ) является одним из ключевых элементов двигателя внутреннего сгорания, и его состояние напрямую влияет на работу всего мотора. Износ ремня ГРМ может привести к серьезным повреждениям двигателя, поэтому важно знать признаки, указывающие на необходимость его замены.
Первым и наиболее очевидным признаком износа является появление трещин на поверхности ремня. Эти трещины могут возникать из-за старения материала, воздействия высоких температур и механических нагрузок. Если вы заметили трещины, это сигнализирует о том, что ремень теряет свою прочность и эластичность, что может привести к его разрыву.
-
Читайте также:
Другим важным признаком является изменение цвета ремня. Обычно новый ремень имеет однородный черный цвет, в то время как изношенный может стать серым или даже белым. Это изменение цвета связано с потерей резины и ухудшением ее свойств. Если вы заметили подобные изменения, стоит задуматься о замене ремня.
Также стоит обратить внимание на шумы, исходящие от двигателя. Если вы слышите посторонние звуки, такие как скрежет или свист, это может указывать на то, что ремень ГРМ не натянут должным образом или имеет повреждения. В таком случае рекомендуется обратиться к специалисту для диагностики и возможной замены.
Еще одним признаком, на который стоит обратить внимание, является изменение работы двигателя. Если двигатель стал работать нестабильно, появились провалы в мощности или затруднения при запуске, это может быть связано с неправильной работой системы газораспределения, вызванной износом ремня ГРМ.
Важно помнить, что замена ремня ГРМ должна проводиться в соответствии с рекомендациями производителя автомобиля. Обычно срок службы ремня составляет от 60 до 100 тысяч километров пробега, но этот показатель может варьироваться в зависимости от условий эксплуатации и качества самого ремня. Регулярные проверки состояния ремня помогут избежать серьезных поломок и дорогостоящего ремонта двигателя.
В заключение, следите за состоянием ремня ГРМ и обращайте внимание на его признаки износа. Это поможет вам сохранить работоспособность двигателя и избежать неприятных ситуаций на дороге.
Вопрос-ответ
Как часто нужно менять ремень ГРМ?
Ремень ГРМ обычно рекомендуется менять каждые 60,000 – 100,000 километров пробега, но точный интервал может варьироваться в зависимости от модели автомобиля и рекомендаций производителя. Важно следить за состоянием ремня и заменять его при первых признаках износа.
Какие признаки указывают на необходимость замены ремня ГРМ?
Признаки, указывающие на необходимость замены ремня ГРМ, включают треск или свист при работе двигателя, видимые повреждения на ремне, такие как трещины или износ, а также проблемы с запуском двигателя. Если вы заметили эти симптомы, рекомендуется обратиться к специалисту для диагностики.
Что произойдет, если ремень ГРМ порвется во время работы двигателя?
Если ремень ГРМ порвется во время работы двигателя, это может привести к серьезным повреждениям, таким как столкновение поршней с клапанами, что в свою очередь может потребовать дорогостоящего ремонта. Поэтому регулярная проверка и замена ремня ГРМ крайне важны для предотвращения таких ситуаций.
Советы
СОВЕТ №1
Регулярно проверяйте состояние ремня ГРМ. Обратите внимание на трещины, износ и другие повреждения. Замена ремня в срок поможет избежать серьезных поломок двигателя.
СОВЕТ №2
Следите за рекомендациями производителя вашего автомобиля относительно интервалов замены ремня ГРМ. Обычно это происходит каждые 60-100 тысяч километров, но лучше уточнить в руководстве по эксплуатации.
СОВЕТ №3
При замене ремня ГРМ не забывайте о других компонентах, таких как натяжители и ролики. Их замена одновременно с ремнем поможет избежать дополнительных затрат в будущем.
СОВЕТ №4
Если вы не уверены в своих навыках, лучше доверить замену ремня ГРМ профессионалам. Неправильная установка может привести к серьезным повреждениям двигателя.
Ремень газораспределительного механизма (ГРМ) является одним из ключевых элементов двигателя внутреннего сгорания, и его состояние напрямую влияет на работу всего мотора. Износ ремня ГРМ может привести к серьезным повреждениям двигателя, поэтому важно знать признаки, указывающие на необходимость его замены.
Первым и наиболее очевидным признаком износа является появление трещин на поверхности ремня. Эти трещины могут возникать из-за старения материала, воздействия высоких температур и механических нагрузок. Если вы заметили трещины, это сигнализирует о том, что ремень теряет свою прочность и эластичность, что может привести к его разрыву.
Другим важным признаком является изменение цвета ремня. Обычно новый ремень имеет однородный черный цвет, в то время как изношенный может стать серым или даже белым. Это изменение цвета связано с потерей резины и ухудшением ее свойств. Если вы заметили подобные изменения, стоит задуматься о замене ремня.
Также стоит обратить внимание на шумы, исходящие от двигателя. Если вы слышите посторонние звуки, такие как скрежет или свист, это может указывать на то, что ремень ГРМ не натянут должным образом или имеет повреждения. В таком случае рекомендуется обратиться к специалисту для диагностики и возможной замены.
Еще одним признаком, на который стоит обратить внимание, является изменение работы двигателя. Если двигатель стал работать нестабильно, появились провалы в мощности или затруднения при запуске, это может быть связано с неправильной работой системы газораспределения, вызванной износом ремня ГРМ.
Важно помнить, что замена ремня ГРМ должна проводиться в соответствии с рекомендациями производителя автомобиля. Обычно срок службы ремня составляет от 60 до 100 тысяч километров пробега, но этот показатель может варьироваться в зависимости от условий эксплуатации и качества самого ремня. Регулярные проверки состояния ремня помогут избежать серьезных поломок и дорогостоящего ремонта двигателя.
В заключение, следите за состоянием ремня ГРМ и обращайте внимание на его признаки износа. Это поможет вам сохранить работоспособность двигателя и избежать неприятных ситуаций на дороге.
