Реле зажигания — ключевой элемент электрической системы автомобиля, отвечающий за запуск двигателя и его стабильную работу. Перегрев реле может сигнализировать о серьезных проблемах, способных вызвать сбои в работе автомобиля. В этой статье рассмотрим основные причины нагревания реле зажигания, что поможет своевременно выявить неисправности и избежать дорогостоящего ремонта. Понимание этих причин сохранит работоспособность автомобиля и обеспечит безопасность на дороге.
Причины нагревания
Реле не должно перегреваться. Основной причиной нагрева является короткое замыкание проводов на массу. Вода может проникнуть через разъем, или причиной может быть неисправность управляющего блока. Реле нагревается из-за поломки (в конце статьи мы расскажем, как заменить устройство).
Эксперты отмечают, что перегрев реле зажигания на автомобиле может быть вызван несколькими факторами. Во-первых, это может быть следствием износа самого реле, что приводит к увеличению сопротивления и, как следствие, к перегреву. Во-вторых, неправильная установка или плохие контакты в электрической цепи могут вызвать повышенное сопротивление, что также способствует нагреву. Кроме того, использование некачественных компонентов или несоответствующих реле может привести к перегреву из-за недостаточной мощности. Наконец, перегрев может быть следствием проблем с аккумулятором или генератором, которые не обеспечивают стабильное напряжение. Регулярная диагностика и замена изношенных деталей помогут избежать подобных проблем и продлить срок службы автомобиля.

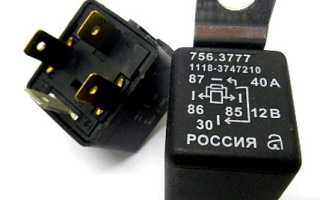

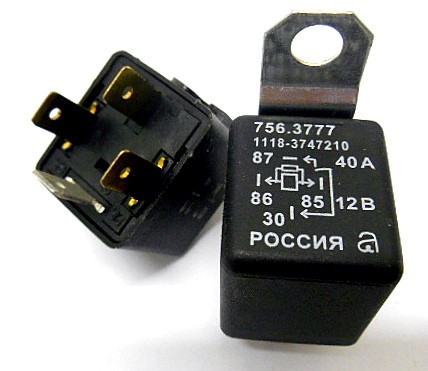

Недостаточный ампераж реле
Итак, начнём с того, что греться реле может по причине недостаточного ампеража. К примеру, если на устройстве указано 70 А, то такое реле не рассчитано на длительные нагрузки. Оно установлено, как правило, только для стартера.
На самом деле, эта деталь в ответе за обогрев заднего стекла, поддерживает некоторые слаботочные электроцепи, управляет омывателем и печкой автомашины. Одним словом, маленькая деталь с виду, но с широким назначением.
Можно попробовать убрать один или несколько потребителей, кроме стартера, и проверить, перестаёт ли греться устройство. Если да, перестаёт, то причина кроется в слабом реле. Советуем поставить более мощное, с большим амперажем.
| Причина перегрева реле зажигания | Симптомы | Способы решения |
|---|---|---|
| Замыкание в цепи питания реле | Реле постоянно включено, сильно нагревается, возможно плавление контактов. | Проверить проводку на наличие замыканий, заменить поврежденные провода, проверить целостность предохранителей. |
| Высокое сопротивление в цепи питания реле | Реле нагревается, но работает нестабильно или не включается. | Проверить контакты реле, провода на наличие окисления или повреждений, заменить реле. |
| Неисправность самого реле | Реле сильно нагревается, возможно, щелкает, но не срабатывает. | Заменить реле на новое. |
| Постоянная работа стартера | Реле постоянно включено, сильно нагревается, стартер крутит постоянно. | Проверить выключатель зажигания, проводку, стартер на наличие неисправностей. |
| Перегрузка цепи | Реле нагревается из-за большой нагрузки на цепь, например, из-за неисправности стартера. | Проверить стартер, генератор, аккумулятор на наличие неисправностей. |
| Плохой контакт в разъеме реле | Реле нагревается, плохой контакт в разъеме. | Проверить и очистить контакты разъема, при необходимости заменить разъем. |
| Неправильная установка реле | Реле установлено неправильно, что приводит к перегреву. | Установить реле в соответствии с инструкцией. |
Интересные факты
Вот несколько интересных фактов о том, почему может греться реле зажигания на автомобиле:
-
Перегрузка электрической цепи: Реле зажигания может нагреваться из-за перегрузки электрической цепи. Если в системе есть короткое замыкание или неисправные компоненты, это может привести к увеличению тока, проходящего через реле, что вызывает его перегрев.
-
Плохие контакты: Некачественные или окисленные контакты в цепи реле могут создать дополнительное сопротивление, что также приводит к нагреву. Плохие соединения увеличивают сопротивление, и в результате реле начинает работать в условиях повышенной нагрузки.
-
Износ и старение: Со временем реле может изнашиваться, что приводит к ухудшению его работы. Старая или поврежденная обмотка реле может вызвать его перегрев, так как требует больше энергии для активации, что в свою очередь увеличивает ток и температуру.

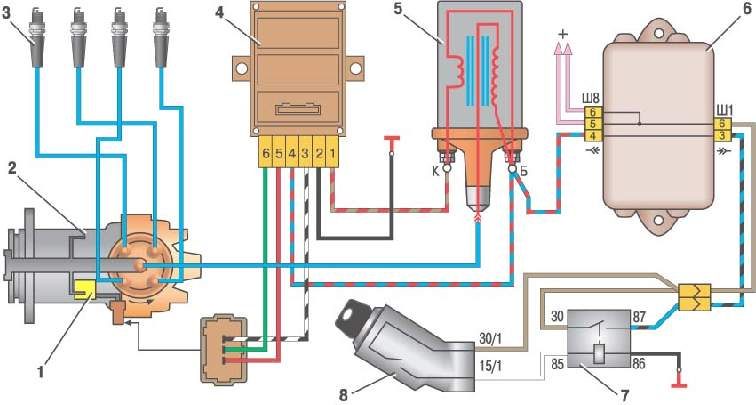

Неправильная схема подключения
Ещё один вариант проблемы — неверная схема подключения. После ремонта электрики или работы специалиста может возникнуть ситуация, когда что-то сделано неправильно. Например, может быть использована схема подключения реле, не соответствующая стандарту.

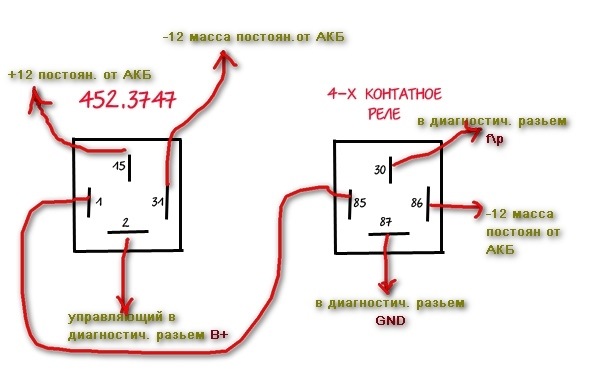

Стандартная схема работы реле предполагает замыкание контактов 87 и 30 при подаче тока на выводы 85 и 86. Импульс от устройства мгновенно поступает на стартер, и автомобиль запускается.
Существуют и альтернативные схемы. Например, ток на выводы 85 и 86 может подаваться постоянно, но стартер активируется только при повороте ключа зажигания. Это может привести к перегреву реле, так как оно остаётся включённым.
Читайте также:
Чтобы проверить эту ситуацию, измерьте напряжение между выводами 85 и 86. При частично включённом зажигании напряжение не должно достигать 12 В, то есть ток не должен поступать с аккумулятора. При полностью включённом зажигании положительное напряжение подаётся на вывод 86, а отрицательное – на 85.
Что такое РЗ (реле зажигания) и для чего оно служит

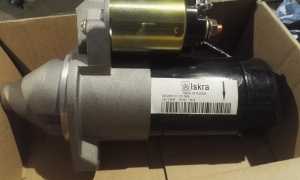

Реле зажигания служит для дистанционного управления стартером. Оно помогает активировать электродвигатель и зацеплять бендикс с шестернёй маховика.
Принцип функционирования реле основан на работе электромагнита. На его сердечник наматывается катушка. Как только напряжение проходит по катушке, внутри создаётся электромагнитное поле. Под его воздействием якорь перемещается внутрь сердечника.
Состоит реле из подвижного якоря, электромагнита, пружины возвратного типа, контактной группы и обмоток.
Принцип функционирования реле подробно в таблице ниже.
| При поступлении напряжения на контакт управления | По катушкам начинает идти электрический ток. Это приводит к появлению электромагнитного поля, под действием которого якорь осуществляет перемещения, сжимая возвратную пружину |
| При поступлении напряжения на контакт управления | Якорь выполняет перемещение бендикса, затем штока, который замыкает контакты, замыкающие аккумуляторной батареей с электромотором стартера |
| При замыкании контактов на выводе втягивающей катушки | Катушка двигается к выводу мотора, подается плюс. Так ток прекращает прохождение по ней — магнитное поле исчезает, но якорь при этом остается во втянутом положении из-за воздействия магнитного поля от удерживающей катушки |
| После запуска двигателя и отключения питания | Якорь возвращается в свое изначальное положение, что происходит под действием возвратной пружины |
| После запуска двигателя и отключения питания | Размыкаются контакты, бендикс выводится из зацепления |
Примечательно, что на автомобилях ВАЗ реле устанавливалось только на некоторые модели. К примеру, на ранних модификациях пятнадцатой модели ВАЗ его нет, на поздних – он присутствует.
Принято по-разному именовать реле зажигания. Это и реле стартера, и устройство включения/блокировки, и элемент разгрузки зажигания/замка, и главное реле, и стартерная защита. Но каким бы не было название, цель и задача РЗ одна – облегчать запуск двигателя, защищать стартер от перегрузок.
Если бы РЗ не отключало питание стартера после запуска мотора автомобиля и не ограничивало, тем самым, напряжение, поступающее внутрь, все контакты устройства пуска и замка зажигания спёклись бы.
РЗ – ещё и дополнительное обеспечение пуска ДВС. К примеру, если АКБ слабая, то реле обеспечит запуск стартера при включённом зажигании.
В итоге получается, что РЗ является деталью, оберегающей автовладельца от капитального ремонта и обеспечивающей лёгкий запуск мотора. По этой причине реле является важной деталью, и забота о нём – обязанность каждого внимательного автомобилиста.
Примечание. Классические РЗ бывают двух типов: 4-контактные и 5-контактные. Первые разновидности управляют напряжением в 12 вольт, вторые – рассчитаны на 24 вольта.
Замена РЗ
Часто реле становится причиной неудачного запуска двигателя, но многие водители ищут неисправности в стартере или катушке зажигания.
Диагностика реле проста. Потребуется омметр или мультиметр.
Проверьте сопротивление:
- Подключите щупы прибора к реле: один к плюсу, другой к массе.
- Подключите щупы к обмотке возбуждения стартера и проводу управления реле. Если сопротивления нет, реле неисправно.
Реле зажигания не подлежит ремонту; необходимо заменить его на новый. Стоимость реле невысока, поэтому с покупкой не возникнет трудностей.

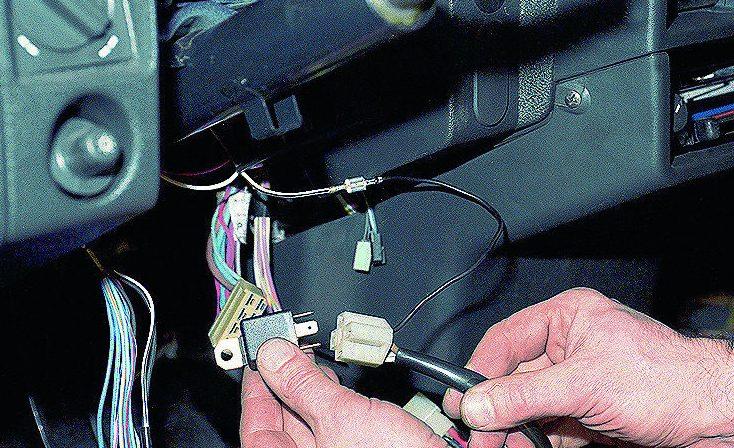

Процесс замены:
- Отключите аккумулятор, сняв минусовой провод.
- Открутите саморезы на защитном кожухе рулевой колонки для доступа к реле.
Обратите внимание: реле может находиться под рулевой колонкой или под щитком. В некоторых случаях потребуется снять не только кожух колонки, но и панель приборов.
Продолжайте:
- Снимите кожух.
- Найдите колодку с проводами, к которой подключается реле.
- Отключите провод реле от колодки и установите новый элемент.
- Проверьте работу системы.
Регулярное внимание к автомобилю, который для многих россиян стал источником дохода, крайне важно. Проблемы с запуском могут возникнуть в неподходящий момент, поэтому не забывайте о профилактических проверках, чтобы избежать лишних затрат и стресса.
Износ или повреждение компонентов реле
Одной из причин износа реле является его длительная эксплуатация. Как и любые другие электрические компоненты, реле имеет свой срок службы, который может варьироваться в зависимости от качества изготовления и условий эксплуатации. Со временем контакты внутри реле могут окисляться или загрязняться, что приводит к увеличению сопротивления. Это, в свою очередь, вызывает дополнительное тепло, так как электрический ток сталкивается с большим сопротивлением, что приводит к перегреву реле.
Кроме того, механические повреждения, такие как трещины или деформации корпуса реле, могут негативно сказаться на его работе. Если реле подвергается вибрациям или ударам, это может привести к нарушению контактов или даже короткому замыканию. В таких случаях реле может перегреваться из-за неправильного соединения или замыкания цепи, что также приводит к повышению температуры.
Важно отметить, что использование неоригинальных или низкокачественных заменителей реле зажигания может также способствовать его быстрому износу. Такие компоненты могут не соответствовать необходимым стандартам и требованиям, что приводит к их преждевременному выходу из строя. В результате, при использовании некачественного реле, вероятность перегрева значительно возрастает.
Для предотвращения перегрева реле зажигания необходимо регулярно проверять его состояние, особенно если вы заметили проблемы с запуском двигателя или его работой. Если реле выглядит изношенным или поврежденным, его следует заменить на новый, качественный компонент. Также стоит обратить внимание на состояние проводки и соединений, так как плохие контакты могут способствовать перегреву реле.
Вопрос-ответ
Что может вызвать перегрев реле зажигания?
Перегрев реле зажигания может быть вызван несколькими факторами, включая короткое замыкание в проводке, неисправные компоненты системы зажигания, а также износ самого реле. Если реле не может нормально переключать ток, это приводит к его перегреву.
Как определить, что реле зажигания перегревается?
Признаки перегрева реле зажигания могут включать в себя запах гари, изменение цвета корпуса реле, а также проблемы с запуском двигателя или его нестабильную работу. Если реле становится горячим на ощупь, это также может быть сигналом о проблеме.
Что делать, если реле зажигания перегревается?
Если вы заметили перегрев реле зажигания, рекомендуется немедленно остановить использование автомобиля и проверить систему зажигания. Возможно, потребуется заменить реле, проверить проводку на наличие повреждений и убедиться в исправности других компонентов системы.
-
Читайте также:
Советы
СОВЕТ №1
Проверьте состояние проводки. Часто перегрев реле зажигания может быть вызван плохими контактами или поврежденными проводами. Убедитесь, что все соединения надежные и не имеют коррозии.
СОВЕТ №2
Обратите внимание на качество реле. Использование неоригинальных или низкокачественных реле может привести к перегреву. Рекомендуется устанавливать детали от проверенных производителей.
СОВЕТ №3
Регулярно проверяйте систему зарядки. Неправильная работа генератора или аккумулятора может вызвать перегрузку реле зажигания. Убедитесь, что напряжение в системе находится в пределах нормы.
СОВЕТ №4
Следите за температурным режимом двигателя. Перегрев двигателя может негативно сказаться на работе реле зажигания. Убедитесь, что система охлаждения работает эффективно и нет утечек охлаждающей жидкости.
Одной из причин износа реле является его длительная эксплуатация. Как и любые другие электрические компоненты, реле имеет свой срок службы, который может варьироваться в зависимости от качества изготовления и условий эксплуатации. Со временем контакты внутри реле могут окисляться или загрязняться, что приводит к увеличению сопротивления. Это, в свою очередь, вызывает дополнительное тепло, так как электрический ток сталкивается с большим сопротивлением, что приводит к перегреву реле.
Кроме того, механические повреждения, такие как трещины или деформации корпуса реле, могут негативно сказаться на его работе. Если реле подвергается вибрациям или ударам, это может привести к нарушению контактов или даже короткому замыканию. В таких случаях реле может перегреваться из-за неправильного соединения или замыкания цепи, что также приводит к повышению температуры.
Важно отметить, что использование неоригинальных или низкокачественных заменителей реле зажигания может также способствовать его быстрому износу. Такие компоненты могут не соответствовать необходимым стандартам и требованиям, что приводит к их преждевременному выходу из строя. В результате, при использовании некачественного реле, вероятность перегрева значительно возрастает.
Для предотвращения перегрева реле зажигания необходимо регулярно проверять его состояние, особенно если вы заметили проблемы с запуском двигателя или его работой. Если реле выглядит изношенным или поврежденным, его следует заменить на новый, качественный компонент. Также стоит обратить внимание на состояние проводки и соединений, так как плохие контакты могут способствовать перегреву реле.
