В статье рассмотрим бендикс стартера и обгонную муфту пускателя: их устройство, принцип работы и распространенные неисправности. Понимание этих компонентов важно для диагностики и ремонта стартера автомобиля, что поможет избежать серьезных поломок и затрат на услуги специалистов. Также обсудим целесообразность ремонта обгонной муфты, что позволит владельцам автомобилей принимать обоснованные решения по обслуживанию своих транспортных средств.

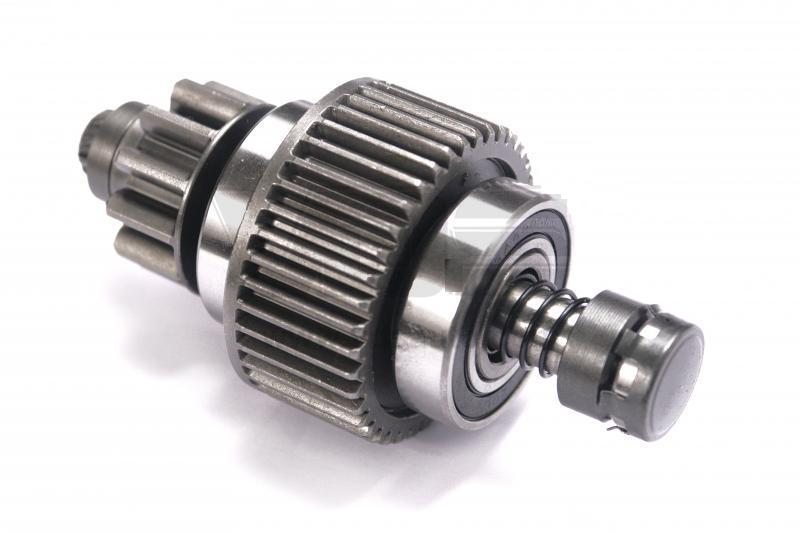

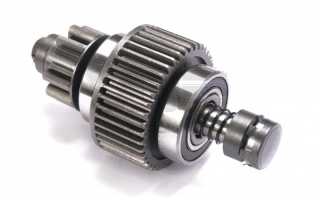

Устройство

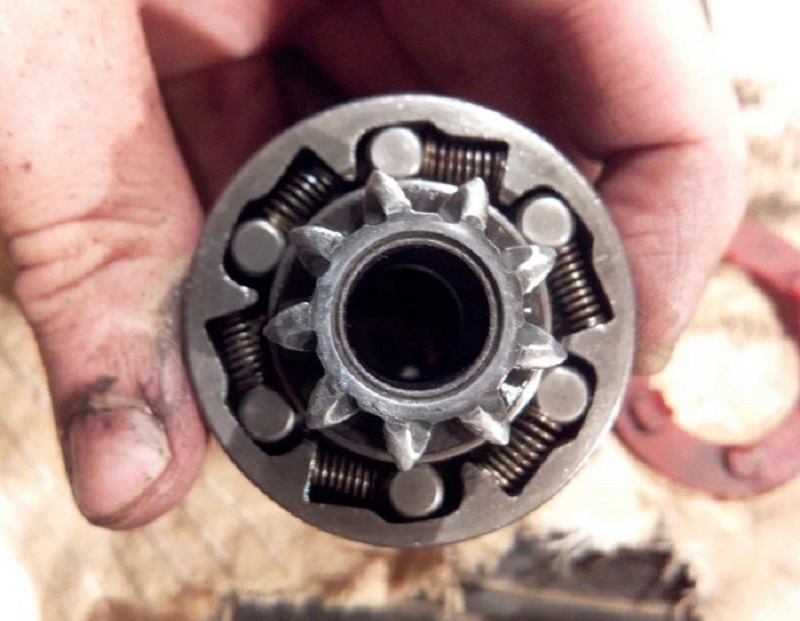

Основные элементы бендикса — обоймы. Ведущая обойма включает стопорное кольцо, ролики, буферную и прижимную пружины, а также каналы. Функционирование узла основано на принципе цепной реакции или инерционного воздействия. Зубчатое колесо выдвигается до сцепления с маховиком и возвращается обратно при запуске или остановке двигателя. Процесс работы бендикса можно описать так:
- После поворота ключа зажигания ток от аккумулятора поступает на электродвигатель, и ротор начинает вращаться.
- Муфта, под воздействием якоря, скользит по шлицам до сцепления зубчаток.
- Ведомая обойма начинает вращаться под воздействием ведущей обоймы.
Маховик вращается со скоростью 80-100 оборотов в минуту, что позволяет бендиксу брать на себя нагрузку и защищать электродвигатель от повреждений. Обойма движется в обратном направлении, скользя по шлицам ротора и плавно выходя из зацепления.
Важно отметить, что при запуске зубчатки бендикса и маховика могут не совпадать мгновенно, что приводит к небольшой паузе. В это время зубья входят в жесткое зацепление. Если шестерни сильно изношены, двигатель может не запуститься.
Буферная пружина в конструкции обгонной муфты играет ключевую роль, обеспечивая мягкий и бесшумный запуск, смягчая момент старта двигателя внутреннего сгорания.
Эксперты в области автомобильной техники подчеркивают важность правильного выбора между обгонной муфтой и бендиксом стартера. Обгонная муфта, как правило, используется в системах, где требуется передача крутящего момента только в одном направлении, что позволяет избежать повреждений при обратном вращении. В то же время бендикс стартера обеспечивает надежный запуск двигателя, позволяя стартеру работать только в момент запуска, а затем отключаясь. Специалисты отмечают, что выбор между этими компонентами зависит от конкретных условий эксплуатации и конструкции автомобиля. Правильная установка и обслуживание этих элементов могут значительно продлить срок службы системы запуска и повысить надежность работы двигателя.
![[#И.М.]Что такое обгонная муфта стартера мотоцикла и как она работает](https://i.ytimg.com/vi/gCTgiPTTBXs/maxresdefault.jpg)
Проверка
Работу бендикса диагностируют, как правило, на слух. Если в момент запуска слышно вращение электродвигателя, сопровождающееся металлическим лязгом — это первый признак испорченной муфты. В этом случае придётся снимать стартер и разбирать. Затем по визуальному анализу можно определить, насколько испорчена зубчатка или наличие заклина. Как известно, обгонный механизм должен вращаться только в одну сторону, иначе его надо выбросить. Обязательным моментом является также проверка натяжения пружины — она не должна быть слабой.
Второстепенными причинами проблемной работы бендикса может стать неисправная вилка стартера или якорь. Поэтому надо обязательно проверять и эти детали. Вилку на целостность и степень износа, а ротор — на люфт вала.
| Характеристика | Обгонная муфта | Бендикс стартера |
|---|---|---|
| Функция | Предотвращает вращение двигателя в обратном направлении при запуске стартера. | Обеспечивает зацепление стартера с маховиком двигателя для запуска. |
| Расположение | Между стартером и двигателем (часто интегрирована в стартер). | На валу стартера. |
| Принцип работы | Использует одностороннюю передачу, позволяя вращаться только в одном направлении. | Включается в зацепление с зубьями маховика при вращении стартера, затем выключается после запуска двигателя. |
| Износ | Может изнашиваться, вызывая проскальзывание или шум при запуске. | Может изнашиваться, вызывая проскальзывание, поломку зубьев или шум при запуске. |
| Диагностика неисправности | Шум при запуске, двигатель не запускается, прокручивание стартера без запуска двигателя. | Шум при запуске, двигатель не запускается, прокручивание стартера без запуска двигателя, “щелкающий” звук. |
| Замена | Требует замены всей обгонной муфты или всего стартера в зависимости от конструкции. | Требует замены бендикса. |
Интересные факты
Вот несколько интересных фактов о обгонной муфте (бендиксе) стартера:
-
Принцип работы: Обгонная муфта работает по принципу “одностороннего сцепления”. Это означает, что она позволяет передавать вращение только в одном направлении. Когда стартер запускает двигатель, муфта захватывает шестерню и передает вращение. Как только двигатель начинает работать, скорость его вращения превышает скорость стартера, и муфта “проскальзывает”, предотвращая повреждение стартера.
-
Износ и замена: Обгонные муфты подвержены износу, особенно в условиях частого запуска двигателя. Если муфта выходит из строя, это может привести к проблемам с запуском, таким как “щелчки” при попытке запуска. Замена бендикса — это относительно простая процедура, которая может значительно улучшить работу стартера.
-
Разнообразие конструкций: Существуют различные конструкции обгонных муфт, включая роликовые и фрикционные. Роликовые муфты чаще используются в современных автомобилях из-за их высокой надежности и долговечности, в то время как фрикционные муфты могут быть более чувствительными к перегреву и износу.
Профилактика
Чтобы предотвратить преждевременный выход бендикса из строя, необходимо регулярно выполнять следующие профилактические мероприятия:
- заменять шарики в обойме на новые или использовать кусочки сверла — заводские ролики могут изнашиваться и уменьшаться в размерах;
- ремонтировать ролики, заменяя поврежденные элементы и выполняя восстановительные работы.
В некоторых случаях ремонт бендикса нецелесообразен, например, при износе обручей в местах соприкосновения с шариками или повреждениях зубчатой шестерни. В таких ситуациях лучше заменить всю обгонную муфту.
Стартер испытывает значительные нагрузки и воздействие агрессивной среды. Мусор и влага могут накапливаться в пазах и роликах бендикса. Признаком загрязнения детали является шум ротора при запуске двигателя, а в более серьезных случаях — остановка коленвала.
Замена
Процедура замены сопровождается демонтажем стартера и его разборкой. В зависимости от модели автомобиля процедура снятия пускового устройства может отличаться. На немецких машинах Ауди этот процесс, например, осложняется необходимостью разбирать много верхних и нижних деталей, иначе доступ к стартеру обеспечить невозможно. Также приходится демонтировать защитные кожухи, опоры двигателя и другие элементы.
Разборка стартера проводится более или менее одинаково:
- открутить крепёжные шпильки корпуса;
- вывернуть болты тягового реле, отделить его от стартера;
- демонтировать бендикс со стержня, вытянув стопоры;
- установить новую муфту, непременно смазав стержень высокотемпературным составом;
- вбить на место стопоры, расперев последние струбцинами или пассатижами;
- собрать остальные элементы пускового устройства.
Перед тем как ставить стартер на машину, рекомендуется проверить его работу. Для этого надо подать ток напрямую от аккумулятора. Воспользоваться можно проводами для «прикуривания» с крокодилами. Минус идёт на корпус электродвигателя, а плюс — на втягивающее реле. Если муфта выдвинется вперёд и раздастся щелчок, всё в порядке. В противном случае придётся менять тяговое реле.
Полезные советы
Вот несколько советов, чтобы избежать ошибок при замене муфты:
- осмотрите пластиковые шайбы на повреждения;
- новый бендикс должен соответствовать стартеру вашего автомобиля, поэтому при покупке покажите старую деталь продавцу для проверки совместимости;
- для удобства, особенно новичкам, запишите последовательность разборки бендикса.
Видео: устройство бендикса
https://youtube.com/watch?v=uUNBqISrqqg
Типы обгонных муфт и бендиксов
Обгонные муфты
Обгонные муфты представляют собой механизмы, которые позволяют передавать вращение в одном направлении, но предотвращают его в обратном. Они широко используются в различных механизмах, включая стартеры автомобилей, где важна надежная работа и долговечность. Существует несколько типов обгонных муфт, каждый из которых имеет свои особенности и области применения.
1. Роликовые обгонные муфты
Роликовые обгонные муфты являются наиболее распространенным типом. Они состоят из роликов, которые размещены между внутренним и наружным кольцами. Когда вращение передается в одном направлении, ролики прижимаются к внутреннему кольцу, обеспечивая передачу момента. При обратном вращении ролики поднимаются и освобождают внутреннее кольцо, что предотвращает передачу момента. Эти муфты часто используются в стартерных системах автомобилей.
2. Шариковые обгонные муфты
Шариковые обгонные муфты работают по аналогичному принципу, но вместо роликов используют шарики. Они обеспечивают более плавное вращение и меньший уровень шума. Однако шариковые муфты могут быть менее надежными при высоких нагрузках, поэтому их применение ограничено. Чаще всего они встречаются в легких механизмах и устройствах, где важна низкая масса и компактность.
3. Планетарные обгонные муфты
Планетарные обгонные муфты представляют собой более сложные конструкции, которые используют планетарные передачи для передачи момента. Они обеспечивают высокую эффективность и могут работать с большими нагрузками. Такие муфты часто используются в промышленных механизмах и в автомобилях с высокими требованиями к мощности и надежности.
Бендиксы стартера
Бендикс стартера — это специальный тип обгонной муфты, который используется в стартерных системах автомобилей. Он обеспечивает соединение между стартером и маховиком двигателя, позволяя стартеру вращаться и запускать двигатель. Бендикс имеет уникальную конструкцию, которая позволяет ему автоматически включаться и отключаться в зависимости от состояния двигателя.
Принцип работы бендикса
Когда водитель поворачивает ключ зажигания, стартер начинает вращаться, и бендикс выдвигается к маховику. В этот момент обгонная муфта внутри бендикса захватывает маховик, и стартер начинает вращать двигатель. Как только двигатель запускается и начинает работать, скорость вращения маховика превышает скорость вращения стартера, и бендикс автоматически отключается, предотвращая повреждение стартера.
Проблемы с бендиксом
Среди распространенных проблем с бендиксом можно выделить износ зубьев, что приводит к плохому сцеплению с маховиком, а также заедание механизма, что может привести к тому, что стартер будет продолжать работать даже после запуска двигателя. Регулярная проверка и замена бендикса являются важными мерами для обеспечения надежной работы стартера.
Заключение
Обгонные муфты и бендиксы стартера играют ключевую роль в работе автомобильных систем. Понимание их типов, принципов работы и возможных проблем поможет владельцам автомобилей лучше заботиться о своих транспортных средствах и предотвращать поломки.
Вопрос-ответ
Что такое обгонная муфта и как она работает?
Обгонная муфта — это механизм, который позволяет передавать вращение от одного элемента к другому только в одном направлении. В стартере автомобиля она обеспечивает запуск двигателя, позволяя стартеру вращаться быстрее, чем двигатель, и предотвращая его повреждение при запуске.
Читайте также:
Каковы основные признаки неисправности бендикса стартера?
Основные признаки неисправности бендикса включают трудности с запуском двигателя, щелчки при попытке запуска, а также отсутствие вращения стартера. Если вы заметили, что стартер не отключается после запуска двигателя, это также может указывать на проблему с бендиксом.
Можно ли заменить обгонную муфту самостоятельно?
Замена обгонной муфты возможна в домашних условиях, однако требует определенных навыков и инструментов. Важно следовать инструкциям по замене, а также учитывать, что неправильная установка может привести к дальнейшим повреждениям стартера или двигателя.
Советы
СОВЕТ №1
Перед выбором обгонной муфты или бендикса стартера, внимательно изучите технические характеристики вашего автомобиля. Убедитесь, что детали совместимы с моделью и годом выпуска, чтобы избежать проблем с установкой и работой.
СОВЕТ №2
Обратите внимание на качество материалов, из которых изготовлены обгонная муфта и бендикс. Выбирайте детали от проверенных производителей, чтобы гарантировать долговечность и надежность работы стартера.
СОВЕТ №3
Регулярно проверяйте состояние обгонной муфты и бендикса стартера. Ранняя диагностика износа поможет избежать серьезных поломок и дорогостоящего ремонта в будущем.
СОВЕТ №4
Если вы не уверены в своих силах, лучше доверить установку обгонной муфты или бендикса профессионалам. Неправильная установка может привести к дополнительным повреждениям и снижению эффективности работы стартера.
