Настройка зажигания — ключевая процедура для работы двигателя ВАЗ-2109. Правильная регулировка обеспечивает оптимальное сгорание топливовоздушной смеси, что повышает мощность, снижает расход топлива и уменьшает выбросы вредных веществ. В условиях российских дорог и климата важно поддерживать систему зажигания в исправном состоянии. В статье рассмотрим основные этапы настройки зажигания на ВАЗ-2109, что поможет владельцам автомобилей самостоятельно проводить регулировки и поддерживать их в хорошем рабочем состоянии.
Способы настройки зажигания на ВАЗ
Для регулировки по данной методике понадобятся: специальный ключ для коленчатого вала и электрическая лампа на 12 В. Следуйте этим шагам:
- Вращайте коленчатый вал с помощью ключа и устанавливайте его по меткам.
- Один контакт лампы подключите к проводу от трамблера к катушке зажигания.
- Второй контакт соедините с «-», то есть с «массой».
- Центральный провод также подключите к «массе» автомобиля.
- Ослабьте болты корпуса трамблера и включите зажигание. Лампа должна загореться.
- Поворачивайте корпус трамблера (по часовой стрелке) до погасания лампочки.
- После этого вращайте корпус в обратном направлении плавно.
- Момент загорания лампы — конечная цель. Остановите вращение и затяните болты корпуса трамблера.
Если лампа не загорелась, открутите стопорную гайку, удерживающую пластину распределителя (ключ на «13»), поверните корпус (по часовой стрелке) на угол до 450, затем в обратном направлении до загорания. Закрутите гайку фиксации стопорной пластины, надежно удерживая распределитель. Регулировка зажигания «ВАЗ 2109» завершена.
Настройка зажигания на ВАЗ 2109 является важным этапом в обслуживании автомобиля, который напрямую влияет на его производительность и экономию топлива. Эксперты отмечают, что правильная установка угла опережения зажигания обеспечивает оптимальное сгорание топливной смеси, что, в свою очередь, способствует увеличению мощности двигателя и снижению выбросов вредных веществ.
Специалисты рекомендуют использовать стробоскоп для точной настройки, так как это позволяет избежать ошибок, связанных с субъективной оценкой. Также важно следить за состоянием свечей зажигания и проводов, так как их износ может негативно сказаться на работе системы. Регулярная проверка и корректировка зажигания помогут владельцам ВАЗ 2109 не только улучшить динамику автомобиля, но и продлить срок службы двигателя.
Регулировка зажигания ВАЗ-2109
Основным элементом технического обеспечения этого способа установки зажигания «девятки» является стробоскоп. Подготовительные мероприятия выглядят следующим образом:
-
С картера коробки переключения передач снимаем резинку, освобождая окно маховика.
-

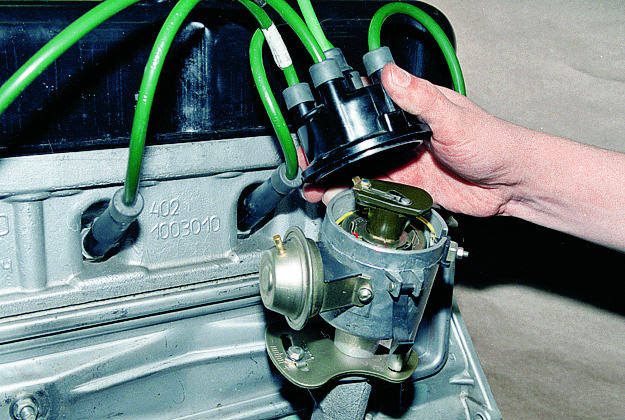

Высоковольтный провод 1-го цилиндра отсоединяем от крышки распределительного вала, а на его штатное место подключаем датчик стробоскопа.
-
Подаем электропитание на стробоскоп от аккумуляторной батареи автомобиля.
-
Запускаем двигатель транспортного средства.

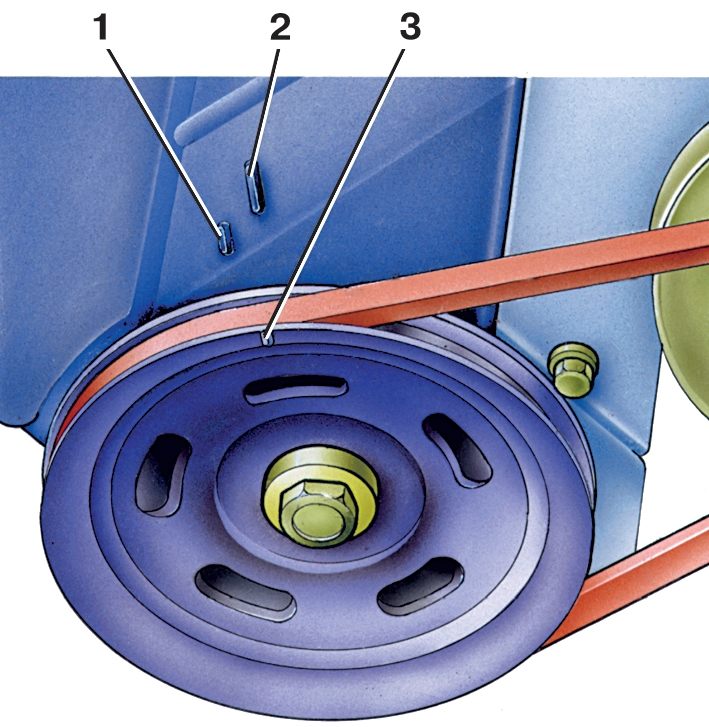

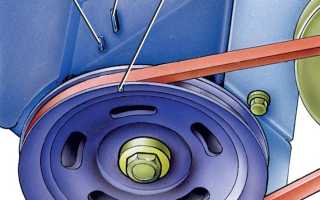

Функционирующий стробоскоп генерирует и посылает световые импульсы (в такт с маховиком). Ослабляете гайки крепления трамблера (три штуки) и начинаем вращать (плавно) распределитель зажигания, одновременно контролируя окно маховика. В момент, когда метка (поз.1), нанесенная на маховике двигателя займет позицию, расположенную между средним делением (поз.2) и следующим делением (поз.3), прекратите вращение распределителя.
При соблюдении вышеописанных условий система зажигания «девятки» считается корректно выставленной и обеспечивает ровную и экономичную работу силовой установки транспортного средства.
| Способ настройки | Параметр | Значение/Процедура |
|---|---|---|
| Установка по меткам на шкиве распредвала и коленвала | Угол опережения зажигания (УОЗ) | Совпадение меток на шкивах при полностью вывернутом трамблёре (положение “0”) |
| По стробоскопу | Угол опережения зажигания (УОЗ) | Измерение УОЗ на холостом ходу и при определённых оборотах двигателя (значения зависят от модели двигателя и рекомендаций производителя) |
| Регулировка трамблера | Положение трамблера | Поворотом трамблера добиться оптимального УОЗ, контролируя его стробоскопом или по показаниям тахометра |
| Проверка высоковольтных проводов | Целостность и порядок подключения | Визуальный осмотр, проверка сопротивления (если есть тестер) |
| Проверка свечей зажигания | Состояние свечей | Осмотр на наличие нагара, искры, правильный зазор |
Интересные факты
Вот несколько интересных фактов о настройке зажигания на ВАЗ 2109:
-
Угол опережения зажигания: Для оптимальной работы двигателя ВАЗ 2109 важно правильно установить угол опережения зажигания. Обычно он составляет 6-10 градусов до ВМТ (верхней мертвой точки) для бензиновых двигателей. Неправильный угол может привести к снижению мощности, увеличению расхода топлива и повышенному износу двигателя.
-
Электронное зажигание: ВАЗ 2109 может быть оснащен как традиционной системой зажигания, так и электронной. Электронное зажигание обеспечивает более точное управление моментом зажигания, что улучшает характеристики двигателя и снижает выбросы вредных веществ. Настройка такой системы требует использования специального оборудования для диагностики.
-
Влияние на экономию топлива: Правильная настройка зажигания может существенно повлиять на экономию топлива. Если зажигание установлено неправильно, это может привести к неэффективному сгоранию топлива, что увеличивает его расход. Регулярная проверка и настройка системы зажигания помогут поддерживать оптимальную производительность автомобиля и снизить затраты на топливо.

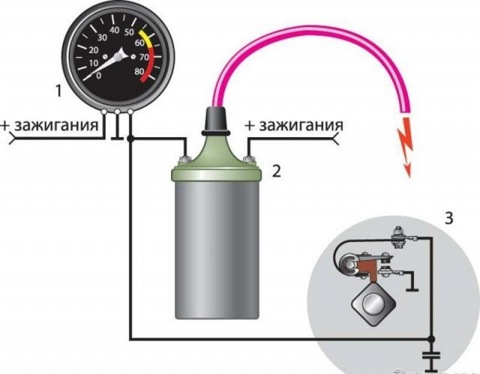

Третий вариант регулировки
Настройка зажигания требует участия двух человек: один находится внутри автомобиля. Процесс включает следующие шаги:
- Человек в салоне включает зажигание и следит за тахометром, фиксируя обороты.
- В моторном отсеке ослабляют крепежные болты трамблера и начинают его вращение.
- Момент зажигания определяется резким колебанием стрелки тахометра с последующим возвращением к нулю.
- Корпус трамблера фиксируется в положении, где начинается отклонение стрелки тахометра. Из-за сложности определения этого положения может потребоваться несколько попыток.

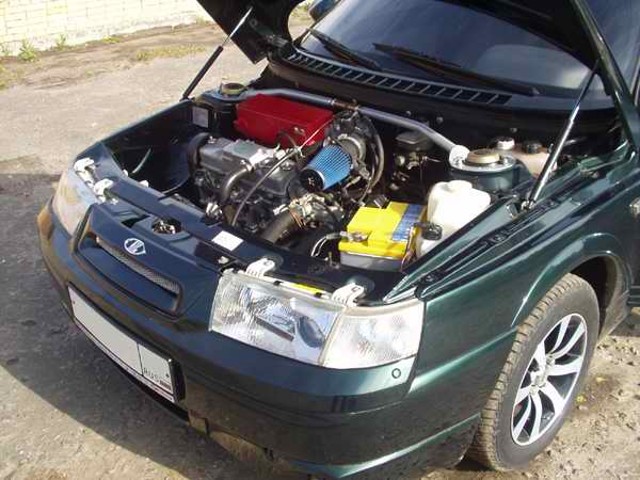

Контроль регулировки зажигания
Для того чтобы убедиться в корректности выполненных настроек, необходимо выполнить некоторые контрольные мероприятия. Рассмотрим перечень этих мероприятий:
-
Прогреваем до «рабочей» температуры силовой агрегат и плавно нажимаем педаль акселератора, доводя обороты до максимальных. «Провалы» в работе силовой установки должны отсутствовать.
-
Выезжаем на ровный участок дорожного полотна и разгоняем автомобиль до скорости 40-50 километров в час.
-
Резко нажимаем педаль акселератора. Возникновение кратковременной детонации свидетельствует о том, что регулировка зажигания «ВАЗ 2109» выполнена правильно.
Внимание!Продолжительная детонация – симптом раннего зажигания, а отсутствие стука пальцев указывает на то, что установлено слишком позднее зажигание.
В заключение нашей статьи – пару слов об инжекторных «девятках». Установленный на «ВАЗ 2109» инжектор модуль зажигания регулируется через программирование ЭБУ (электронного блока управления). Выполнение такой процедуры самостоятельно возможно (теоретически), но требует специального программного обеспечения созданного для конкретного типа контроллеров и определенных, достаточно специфических знаний.
Видео – Установка зажигания (ВАЗ 2109)
Частые ошибки при настройке зажигания
Настройка зажигания является важным этапом обслуживания автомобиля ВАЗ 2109, и ошибки в этом процессе могут привести к снижению мощности двигателя, увеличению расхода топлива и даже к повреждению двигателя. Рассмотрим наиболее распространенные ошибки, которые могут возникнуть при настройке зажигания.
1. Неправильный угол опережения зажигания. Один из самых распространенных ошибок — это неверная установка угла опережения зажигания. Угол должен быть установлен в соответствии с рекомендациями производителя, которые можно найти в руководстве по эксплуатации. Если угол установлен слишком большим, это может привести к детонации, а слишком малый угол может вызвать трудности с запуском и плохую работу двигателя на низких оборотах.
2. Игнорирование состояния свечей зажигания. Свечи зажигания играют ключевую роль в процессе зажигания. Если они загрязнены или имеют неправильный зазор, это может привести к сбоям в работе двигателя. Перед настройкой зажигания обязательно проверьте состояние свечей и при необходимости замените их.
3. Неправильная установка распределителя зажигания. Распределитель зажигания должен быть установлен в правильном положении относительно коленчатого вала. Ошибки в установке могут привести к неправильному распределению искры, что негативно скажется на работе двигателя. Убедитесь, что распределитель установлен в соответствии с метками на корпусе и крышке.
4. Проблемы с проводами зажигания. Изношенные или поврежденные провода зажигания могут вызывать перебои в подаче искры. Перед настройкой проверьте состояние проводов, убедитесь, что они не имеют трещин и хорошо закреплены на свечах и распределителе.
5. Неправильная работа системы зажигания. Если система зажигания не функционирует должным образом, это может привести к проблемам с запуском и работой двигателя. Проверьте работу катушки зажигания, реле и других компонентов системы. Если есть подозрения на неисправность, замените неисправные детали.
Читайте также:
6. Игнорирование температуры двигателя. Температура двигателя также может влиять на работу системы зажигания. При холодном двигателе угол опережения зажигания может требовать корректировки. Убедитесь, что двигатель прогрет до рабочей температуры перед проведением настройки.
Избегая этих распространенных ошибок, вы сможете более эффективно настроить зажигание на вашем ВАЗ 2109 и обеспечить его надежную и стабильную работу. Помните, что правильная настройка зажигания не только улучшает производительность автомобиля, но и продлевает срок службы двигателя.
Вопрос-ответ
Как проверить правильность установки угла опережения зажигания на ВАЗ 2109?
Для проверки угла опережения зажигания необходимо использовать стробоскоп. Сначала нужно установить двигатель на холостом ходу, затем подключить стробоскоп к высоковольтному проводу свечи зажигания и включить его. Угол опережения должен соответствовать значениям, указанным в руководстве по эксплуатации автомобиля. Если угол не соответствует, необходимо отрегулировать его с помощью поворота распределителя зажигания.
Что делать, если двигатель ВАЗ 2109 плохо запускается и не держит холостые обороты?
Проблемы с запуском и холостыми оборотами могут быть связаны с неправильной настройкой зажигания. В первую очередь проверьте состояние свечей зажигания и высоковольтных проводов. Также убедитесь, что угол опережения зажигания установлен правильно. Если все в порядке, стоит проверить систему питания и наличие воздуха в топливной системе.
Как влияет качество топлива на работу системы зажигания ВАЗ 2109?
Качество топлива напрямую влияет на работу системы зажигания. Некачественное топливо может привести к образованию отложений на свечах зажигания, что ухудшает их работу и может вызвать пропуски зажигания. Рекомендуется использовать бензин с соответствующим октановым числом, указанным в руководстве по эксплуатации, чтобы обеспечить стабильную работу двигателя и системы зажигания.
Советы
СОВЕТ №1
Перед началом настройки зажигания убедитесь, что двигатель находится в хорошем состоянии. Проверьте свечи зажигания, провода и катушку. Если они изношены или повреждены, замените их, чтобы избежать проблем в процессе настройки.
СОВЕТ №2
Используйте специальный инструмент для проверки угла опережения зажигания. Это поможет вам точно установить нужные параметры. Убедитесь, что двигатель прогрет до рабочей температуры перед проведением замеров.
СОВЕТ №3
Обратите внимание на маркировку на шкиве коленчатого вала и на корпусе распределителя зажигания. Правильное совмещение этих меток поможет вам избежать ошибок при настройке и обеспечит оптимальную работу двигателя.
СОВЕТ №4
После завершения настройки зажигания проведите тест-драйв автомобиля. Обратите внимание на поведение двигателя: он должен работать ровно и без перебоев. Если вы заметили какие-либо проблемы, возможно, потребуется повторная настройка или диагностика других систем автомобиля.
