Экономайзер карбюратора (ЭПХХ) — ключевой элемент системы питания автомобилей ВАЗ, который оптимизирует расход топлива и улучшает работу двигателя на малых и средних оборотах. В статье рассмотрим, что такое экономайзер, его функционирование, признаки неисправности и методы проверки и ремонта. Понимание работы ЭПХХ поможет владельцам автомобилей ВАЗ поддерживать их в исправном состоянии и эффективно управлять расходом топлива.
Что такое экономайзер и для чего он нужен
Экономайзер контролирует подачу топлива в карбюраторах автомобилей ВАЗ. Существуют два типа экономайзеров:
- Экономайзер принудительного холостого хода (ЭПХХ), также известный как электромагнитный клапан (ЭМК).
- Экономайзер мощностных режимов (ЭМР).

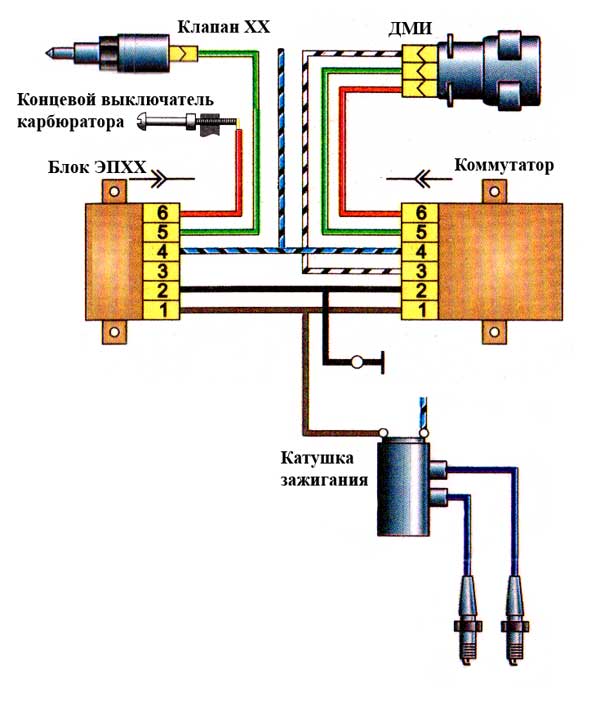

ЭПХХ расположен в верхней части карбюратора под воздушным фильтром. Он состоит из соленоида, пластикового привода и жиклера холостого хода. Устройство отключает подачу топлива в смесительную камеру, если скорость коленчатого вала превышает 1,7–2 тысячи оборотов в минуту, а педаль газа не нажата. Сигнал для активации ЭПХХ поступает от блока управления, подключенного к микровыключателю и системе зажигания. ЭПХХ экономит топливо на горных маршрутах, блокируя подачу топлива при длительных спусках, что позволяет автомобилю тормозить двигателем. Это улучшает управляемость и устойчивость на пониженной передаче по сравнению с нейтралкой.

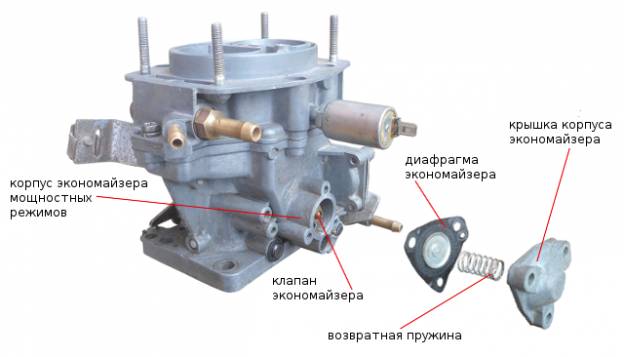

ЭМР находится в нижней части карбюратора под ЭПХХ. Устройство состоит из мембраны с пружиной и клапана. В состоянии покоя пружина мембраны давит на шарик, позволяя бензину проходить через клапан в распылитель. При работе двигателя разряжение ниже дроссельной заслонки ослабляет давление пружины, и шарик перекрывает подачу бензина в топливный канал. Если педаль газа нажата более чем на 2/3, разряжение уменьшается, и клапан открывает путь для топлива к распылителю, обогащая смесь и увеличивая крутящий момент двигателя.
Экономайзер карбюратора, или ЭПХХ, представляет собой важный элемент системы питания автомобилей ВАЗ. Он отвечает за оптимизацию процесса смешивания топлива с воздухом, что, в свою очередь, способствует более эффективному сгоранию и снижению расхода топлива. Эксперты отмечают, что правильная настройка ЭПХХ может значительно улучшить экономичность автомобиля, особенно в условиях городских пробок, где частые остановки и старты приводят к увеличению расхода горючего.
Кроме того, ЭПХХ помогает поддерживать стабильную работу двигателя на малых оборотах, что особенно важно для владельцев автомобилей, использующих их в городских условиях. Однако неправильная регулировка или неисправность этого устройства могут привести к увеличению расхода топлива и ухудшению динамических характеристик автомобиля. Поэтому специалисты рекомендуют периодически проверять состояние ЭПХХ и, при необходимости, проводить его настройку для достижения оптимальных показателей работы двигателя.
Признаки неисправности экономайзеров
Вот список признаков, которые могут говорить о неисправности одного из экономайзеров:
- неустойчивая работа на холостых оборотах;
- затрудненный пуск прогретого двигателя;
- увеличившийся расход топлива;
- падение мощности и одновременное увеличение расхода топлива;
- капли бензина в районе ЭМР.
Неустойчивая работа двигателя на холостых оборотах может возникнуть из-за неисправности ЭПХХ. При включении зажигания, блок управления подает на клапан напряжение 12 вольт, в результате чего соленоид втягивает пластиковый привод, перекрывающий проход бензина через жиклер холостого хода. Еще одна причина неустойчивой работы на холостых оборотах – грязь в соответствующем жиклере. Пуск прогретого двигателя происходит через систему холостого хода при полностью отпущенной педали газа. Если пуск затруднен и требуется нажатие на педаль газа, скорее всего, забит жиклер или поврежден соленоид.
| Компонент ЭПХХ | Функция | Возможные неисправности и их последствия |
|---|---|---|
| Электродвигатель | Регулирует положение дроссельной заслонки | Заедание, обрыв обмотки – некорректная работа системы, повышенный расход топлива, нестабильные обороты холостого хода |
| Датчик температуры охлаждающей жидкости (ДТОЖ) | Предоставляет информацию о температуре двигателя для управления ЭПХХ | Неисправность – некорректное обогащение смеси, особенно на холодном двигателе |
| Вакуумный регулятор | Управляет положением дроссельной заслонки в зависимости от вакуума во впускном коллекторе | Повреждение мембраны – нестабильная работа двигателя, повышенный расход топлива |
| Тросик управления дроссельной заслонкой (в некоторых модификациях) | Связывает ЭПХХ с дроссельной заслонкой | Обрыв, заедание – некорректное управление дроссельной заслонкой |
| Блок управления ЭПХХ (в некоторых модификациях) | Обрабатывает сигналы от датчиков и управляет электродвигателем | Неисправность – полная неработоспособность системы |
Интересные факты
Экономайзер карбюратора (ЭПХХ) на автомобилях ВАЗ — это устройство, предназначенное для оптимизации работы карбюратора и улучшения экономии топлива. Вот несколько интересных фактов об этом элементе:
-
Принцип работы: Экономайзер карбюратора работает на основе изменения состава топливно-воздушной смеси в зависимости от нагрузки на двигатель. При малых нагрузках он обогащает смесь, что позволяет улучшить запуск и работу двигателя на холостом ходу, а при увеличении нагрузки — обедняет смесь, что способствует снижению расхода топлива.
-
Влияние на экологию: ЭПХХ помогает не только экономить топливо, но и снижать уровень выбросов вредных веществ в атмосферу. Оптимизация сгорания топлива приводит к более полному сгоранию, что уменьшает количество угарного газа и других загрязняющих веществ.
-
Настройка и тюнинг: Многие автолюбители, занимающиеся тюнингом своих автомобилей, обращают внимание на ЭПХХ, так как его правильная настройка может значительно улучшить характеристики двигателя. Например, изменение размеров жиклеров или регулировка уровня топлива в поплавковой камере может привести к улучшению как экономичности, так и динамики автомобиля.
Видео – Установка системы ЭПХХ
Повышение расхода топлива может быть вызвано неправильной работой электронного модуля регулирования (ЭМР). Если пружина клапана ослабла или сломалась, клапан экономайзера останется открытым, что приведет к переобогащению топливовоздушной смеси. При полном нажатии на педаль акселератора это увеличит мощность двигателя, но в других режимах снизит её. В результате водитель вынужден сильнее нажимать на газ, что увеличивает расход топлива. Если диафрагма ЭМР потеряла герметичность или крышка плохо затянута, бензин может попадать во впускной коллектор ниже дроссельной заслонки и просачиваться наружу, что опасно и может привести к возгоранию.
Читайте также:
Диагностика и ремонт ЭПХХ
Как проверять основные системы карбюратора, снимать его с впускного коллектора и сливать топливо, читайте в статье (Карбюратор). Также внимательно прочитайте статью (техника безопасности для ремонта и обслуживания автомобилей), это поможет вам избежать возгорания топлива.

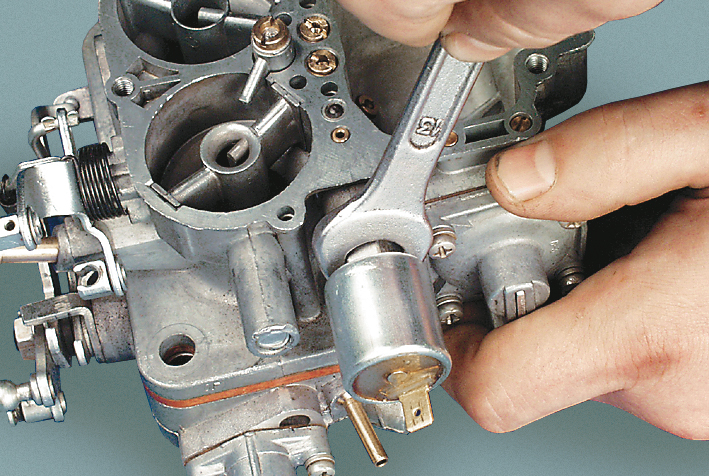

Заменить ЭПХХ или прочистить его жиклер можно без снятия карбюратора. Снимите воздушный фильтр, отсоедините провод от экономайзера и выкрутите его из корпуса карбюратора. Снимите жиклер с пластикового привода и промойте. С помощью двух проводков присоединяйте ЭПХХ к аккумулятору, если привод втягивается больше, чем на 5 мм, экономайзер исправен. Если нет, его необходимо заменить. Не забудьте продуть всю систему холостого хода. Для этого прысните в отверстие для установки ЭПХХ очиститель карбюратора и через 1 минуту продуйте с помощью компрессора.
Любые работы, связанные с ЭМР, проводите только на снятом карбюраторе, слив с него топливо. Положите нижнюю часть карбюратора на чистый стол и открутите 3 винта крепления крышки и диафрагмы. Снимите крышку и дифрагму, не потеряйте пружинку. Снимите шланг вакуумного регулятора опережения зажигания и наденьте его на клапан. Попытайтесь всосать воздух через этот шланг. Если клапан исправен, то воздух не пройдет. Если воздух проходит, клапан необходимо заменить.
Завод ДААЗ, основной поставщик карбюраторов для автомобилей ВАЗ, не выпускает запасные клапаны, поэтому его придется либо снимать с другого карбюратора, либо использовать продукцию других производителей. Чтобы снять клапан, потребуются плоская отвертка и паяльная лампа. С помощью паяльной лампы нагрейте нижнюю часть карбюратора до температуры 100–120 градусов и утконосами вытащите клапан из седла. Не перегревайте карбюратор. Когда карбюратор остынет, обязательно прочистите все каналы ЭМР. Перед установкой нового клапана нагрейте карбюратор до 80–90 градусов. Затем вставьте новый клапан и легкими ударами через оправку, внутренний диаметр которой чуть-чуть больше разрезанной трубки клапана, запрессуйте его на место. Когда карбюратор остынет, установите новую мембрану, пружинку и крышку ЭМР. Закрутите винты и соберите карбюратор, после чего установите его на место.
Сравнение ЭПХХ с другими системами управления топливом
Экономайзер карбюратора (ЭПХХ) ВАЗ представляет собой важный элемент системы управления топливом, который предназначен для оптимизации расхода топлива и улучшения работы двигателя. В отличие от современных систем впрыска, ЭПХХ использует механические принципы для регулирования подачи топлива, что делает его уникальным в своем роде.
Сравнивая ЭПХХ с другими системами управления топливом, такими как электронные системы впрыска (EFI), можно выделить несколько ключевых аспектов. Во-первых, ЭПХХ работает на основе вакуумного управления, что позволяет ему автоматически регулировать подачу топлива в зависимости от нагрузки на двигатель. Это делает его более простым и надежным в эксплуатации, особенно в условиях, когда электроника может подводить.
Во-вторых, ЭПХХ обеспечивает более стабильную работу двигателя на малых и средних оборотах. Это связано с тем, что система позволяет избежать переобогащения смеси, что часто происходит в электронных системах впрыска при неправильной настройке. В результате, автомобили с ЭПХХ могут демонстрировать более экономичный расход топлива в городских условиях, где частые остановки и старты являются нормой.
Однако, несмотря на свои преимущества, ЭПХХ имеет и недостатки. Одним из них является ограниченная возможность настройки. В отличие от электронных систем, которые могут быть легко откалиброваны с помощью программного обеспечения, ЭПХХ требует механического вмешательства для изменения характеристик работы. Это может быть проблемой для владельцев автомобилей, которые стремятся к максимальной производительности и экономии топлива.
Кроме того, ЭПХХ менее чувствителен к изменениям в качестве топлива и атмосферным условиям, что может привести к ухудшению работы двигателя в определенных ситуациях. В то время как современные системы впрыска могут адаптироваться к различным условиям, ЭПХХ требует более тщательного обслуживания и контроля за состоянием карбюратора.
В заключение, можно сказать, что ЭПХХ является надежным и простым решением для управления топливом, особенно для автомобилей старого поколения. Однако, в условиях современного рынка, где требования к экономичности и производительности постоянно растут, системы впрыска становятся все более популярными. Выбор между ЭПХХ и другими системами управления топливом зависит от предпочтений владельца автомобиля, его целей и условий эксплуатации.
Вопрос-ответ
Какова основная функция экономайзера карбюратора на автомобилях ВАЗ?
Экономайзер карбюратора (ЭПХХ) предназначен для улучшения экономичности работы двигателя. Он регулирует подачу топлива в зависимости от нагрузки и оборотов, что позволяет оптимизировать расход топлива и снизить выбросы вредных веществ.
Как можно определить, что экономайзер карбюратора требует замены или ремонта?
Признаки неисправности ЭПХХ могут включать увеличение расхода топлива, нестабильную работу двигателя на холостом ходу, а также появление черного дыма из выхлопной трубы. Если вы заметили эти симптомы, стоит проверить состояние экономайзера.
Можно ли самостоятельно отрегулировать экономайзер карбюратора?
Да, регулировка экономайзера возможна, однако требует определенных знаний и навыков. Для этого необходимо использовать специальные инструменты и следовать рекомендациям производителя. Если вы не уверены в своих силах, лучше обратиться к специалисту.
Советы
СОВЕТ №1
Перед установкой экономайзера карбюратора (ЭПХХ) обязательно ознакомьтесь с инструкцией производителя. Это поможет избежать ошибок при монтаже и обеспечит правильную работу устройства.
СОВЕТ №2
Регулярно проверяйте состояние ЭПХХ и его соединений. Загрязнения или повреждения могут негативно сказаться на работе карбюратора и привести к увеличению расхода топлива.
СОВЕТ №3
Обратите внимание на настройки карбюратора после установки ЭПХХ. Правильная настройка поможет оптимизировать работу двигателя и улучшить экономию топлива.
СОВЕТ №4
Если у вас возникают проблемы с ЭПХХ, не игнорируйте их. Лучше обратиться к специалисту, чтобы избежать серьезных поломок и дополнительных затрат на ремонт.
-
