Мембранный топливный насос — ключевой элемент системы подачи топлива, обеспечивающий эффективную работу двигателей внутреннего сгорания. В статье рассмотрим конструкцию мембранного топливного насоса, его принцип работы и особенности, а также сравним его с диафрагменным насосом для выявления отличий. Понимание работы этих насосов поможет в выборе оборудования и диагностике неисправностей, что важно для владельцев автомобилей и специалистов автосервиса.
Подробнее о мембранных бензонасосах
Эту категорию насосов называют диафрагменными. Они распространены на российских автомобилях с карбюраторными системами и работают с механическим или электрическим приводом.
Электрические насосы обычно используются в инжекторных системах, а механические — в карбюраторных. Электрические насосы могут устанавливаться как вблизи бака, так и внутри него, в последнем случае их называют погружными.
Автомобильные бензонасосы имеют особенности, связанные с изменением подачи топлива, которая может колебаться от нуля до максимума. Критические параметры возникают при оптимальной производительности и заполнении камеры после длительной остановки двигателя.
Чтобы избежать переполнения или полного опустошения камеры, насос должен автоматически регулировать подачу в соответствии с расходом топлива. Для этого в приводе используется односторонняя жесткая связь между механизмами и мембраной. Мембрана активирует режим всасывания, а режим нагнетания обеспечивается пружиной, параметры которой подобраны так, чтобы давление не превышало допустимые значения.
В диафрагмальных насосах работают оба клапана: впитывающий и нагнетающий.
Для мощных двигателей одного насоса часто недостаточно, поэтому устанавливают два или более поршней, работающих синхронно для увеличения производительности. Для защиты клапанов от загрязнений в насосе устанавливаются отстойник и фильтр, задерживающие крупные частицы.
Мембранное устройство обязательно оснащается ручной подкачкой, что облегчает запуск двигателя после длительной остановки. Если диафрагма находится в нижнем положении, необходимо провернуть коленвал на один оборот и вручную подкачать немного топлива в камеру.
При повреждении диафрагмы существует риск попадания бензина в моторный картер. Для предотвращения этого предусмотрено дренажное отверстие, через которое горючее сливается наружу.

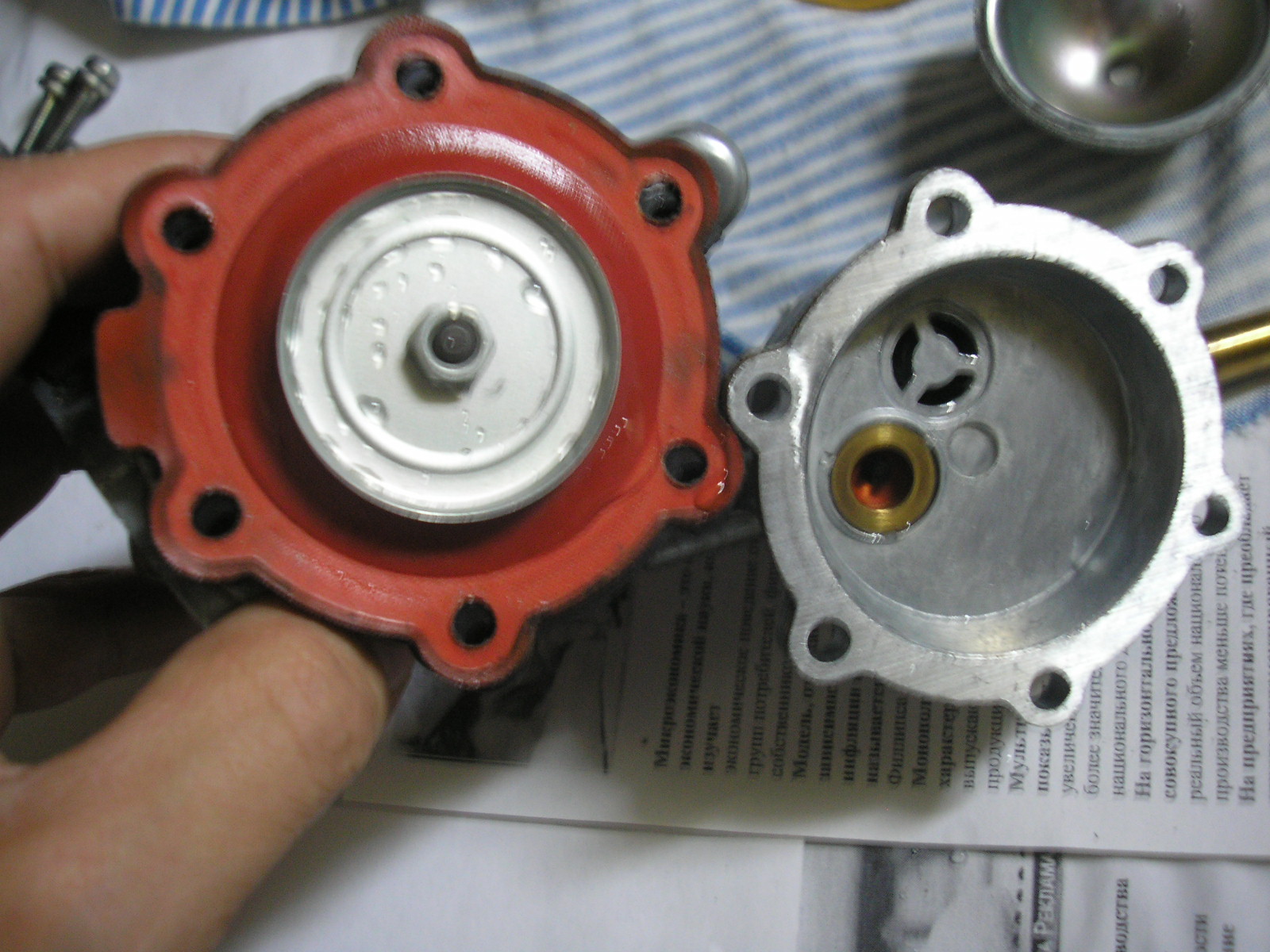

Диафрагмы могут быть однослойными или многослойными. Например, на моторах ЗМЗ и УМЗ используется двухслойная диафрагма и дополнительная, установленная на тот же шток.
Читайте также:

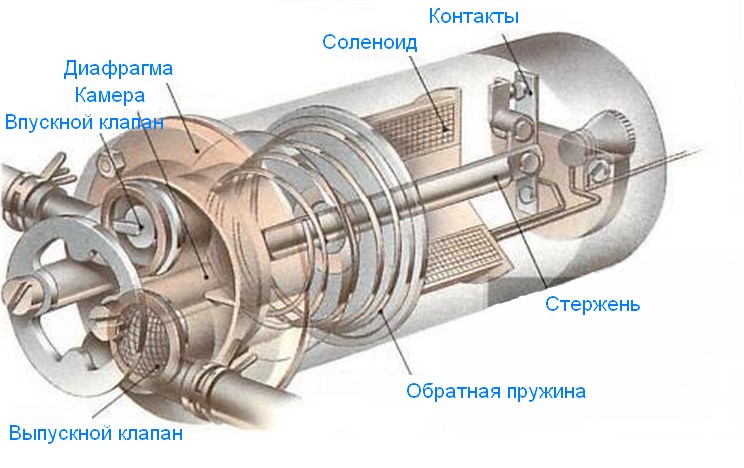

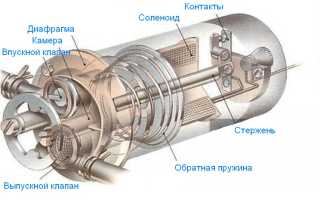

Принцип работы диафрагменного насоса основан на изменении рабочего объема полости за счет движения гибкой мембраны, изготовленной из тонкой полоски с высокой упругостью. В некоторых случаях для диафрагмы используют резину, полимерные ткани, кожу и другие материалы.
Диафрагменные насосы представляют собой устройства с мембранными всасывателями, а не металлическими. Принцип работы обоих типов схож, поэтому различия между ними незначительны.
Мембрана должна быть надежно закреплена внутри рабочей полости и герметично закрыта, становясь одной из частей насоса с гибкостью и упругостью.
Эксперты в области автомобильной техники отмечают, что мембранный топливный насос является важным элементом системы подачи топлива. Его конструкция включает в себя мембрану, которая, под воздействием давления, перемещается и создает необходимый поток топлива. Это позволяет обеспечить стабильную работу двигателя, особенно в условиях изменяющегося давления в системе. Специалисты подчеркивают, что мембранные насосы отличаются высокой надежностью и долговечностью, что делает их популярными в различных типах автомобилей. Однако, как отмечают эксперты, правильная установка и регулярное обслуживание являются ключевыми факторами для обеспечения их эффективной работы. В случае неисправности мембранного насоса может возникнуть недостаток топлива, что негативно скажется на производительности двигателя.
На чём основан принцип функционирования
Работу бензонасоса можно представить себе так.
- Всё горючее, поступившее в насос в режиме всасывания из резервуара, вытесняется качающими топливо механизмами за счёт пружины. Головка штока прижата к приводному рычагу. Камера наполняется.
- По мере увеличения ватерпаса горючего в карбюраторе, профиль запорного механизма начинает уменьшаться, это вызывает рост давления в нагнетательных устройствах. Как правило, если противодавление достигнет 0,025МПа, верхняя часть штока отлепляется от приводного стержня, априори уменьшая ход диафрагмы. Пружина не даёт возможности штоку полностью оторваться, так как сама сконструирована так, чтобы целиком не распрямляться. В этом режиме нагнетатель развивает оптимальную степень давления (именно это значение указывается в технической литературе, как показатель при нулевой передаче).
По причине давления, оказываемого на мембрану, она проминается, убавляя масштаб камеры насосного устройства. Горючее, находящееся в полости насоса, под напором вытесняется в нагнетательные каналы. В другом режиме работы оно засасывается в полость из подающего топливопривода.
Примечательно, что насос имеет рабочий и холостой режимы. Первым называют процесс нагнетания топлива в карбюратор, вторым – всасывающий режим. Оба цикла могут проводиться вручную, с использованием рычажного механизма.

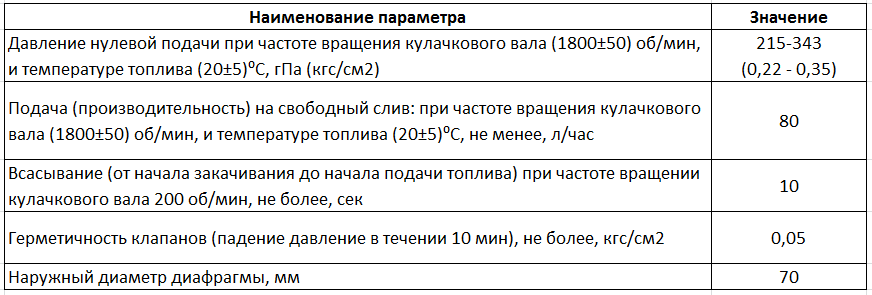

Важнейшими параметрами при анализе техсостояния насоса является его оптимальная производительность без противодавления. Также учитывается определённая частота вращения привода и высота засасывания горючего сухой диафрагмой.
| Компонент мембранного топливного насоса | Функция | Материал |
|---|---|---|
| Мембрана | Перемещение топлива за счет изменения объема камеры | Эластомер (например, бутилкаучук, нитрилбутадиен) |
| Корпус насоса | Создание герметичной камеры для перемещения топлива | Металл (например, алюминий, сталь) или пластик |
| Клапаны всасывания и нагнетания | Регулирование потока топлива в одном направлении | Металл или пластик с эластомерными уплотнениями |
| Толкатель мембраны | Перемещение мембраны для создания вакуума и давления | Металл |
| Возвратная пружина | Возвращение мембраны в исходное положение | Сталь |
| Крепежные элементы | Фиксация компонентов насоса | Металл |
Интересные факты
Вот несколько интересных фактов о мембранных топливных насосах и их конструкции:
-
Принцип работы: Мембранные топливные насосы работают на основе изменения объема камеры с помощью гибкой мембраны. Когда мембрана поднимается, создается вакуум, который втягивает топливо из бака, а при опускании мембраны топливо выталкивается в систему. Этот принцип позволяет насосам обеспечивать стабильную подачу топлива при различных условиях работы двигателя.
-
Материалы мембраны: Мембраны в таких насосах часто изготавливаются из высококачественных эластомеров, таких как нитрил или фторопласт. Эти материалы обладают высокой устойчивостью к воздействию топлива и химическим веществам, что обеспечивает долговечность и надежность работы насоса.
-
Применение в различных отраслях: Мембранные топливные насосы находят применение не только в автомобилях, но и в других областях, таких как сельское хозяйство (например, в системах орошения), в промышленности (для подачи химикатов) и даже в бытовых устройствах (например, в газовых плитах). Их универсальность и простота конструкции делают их популярными в самых разных сферах.
Что такое паровая пробка
Обеспечение оптимальных условий для работы насоса критично для его бесперебойной эксплуатации. Важным аспектом является исключение или минимизация паровых пробок (ПП).
Паровая пробка — это явление, возникающее при внезапной остановке подачи топлива, что проявляется как засорение. Причиной может быть перегрев бензина в трубопроводах перед насосом или увеличение вакуума из-за засорения фильтров.
Паровая пробка состоит из газовых пузырьков, образующихся при выкипании легковоспламеняющихся компонентов топлива, что приводит к заполнению насоса парами горючего.
Эта ситуация усугубляется недостаточной герметичностью клапанов. При перекачке топлива влияние паровой пробки становится особенно заметным.
Насосы, расположенные в нижней части двигателя автомобиля, менее подвержены образованию паровых пробок, как, например, на классических моделях ВАЗ и ГАЗ. Здесь требования к техническому состоянию на входе минимальны, в основном проверяется герметичность каналов.
Если насос находится в верхней части двигателя, риск возникновения паровой пробки значительно возрастает, что характерно для автомобилей ЗИЛ, новых моделей ВАЗ и других. Паровая пробка может возникнуть при отсутствии мер защиты от перегрева и проблем с герметичностью. Использование более мощных насосов, производительностью в два-три раза выше обычных, может помочь в борьбе с паровыми пробками.
Защита от перегрева включает использование козырьков, которые защищают топливные магистрали и насос от высоких температур.
Современные системы подачи топлива также изменяются. Широко применяются системы с циркуляцией топлива, имеющие ответвления для возврата избыточного топлива в бак через жиклёр карбюратора.
-
Читайте также:
Преимущества и недостатки мембранных топливных насосов
Мембранные топливные насосы обладают рядом преимуществ, которые делают их популярными в различных областях применения, включая автомобильную промышленность, сельское хозяйство и промышленность. Одним из основных достоинств является их простота конструкции. Мембранные насосы состоят из минимального количества движущихся частей, что снижает вероятность поломок и упрощает обслуживание. Кроме того, благодаря своей конструкции, они способны перекачивать жидкости с различной вязкостью, что делает их универсальными.
Еще одним важным преимуществом является высокая эффективность работы. Мембранные насосы способны поддерживать стабильное давление и обеспечивать равномерную подачу топлива, что особенно важно для двигателей внутреннего сгорания. Это позволяет улучшить общую производительность двигателя и снизить расход топлива.
Мембранные насосы также отличаются низким уровнем шума и вибрации в процессе работы. Это делает их идеальными для использования в условиях, где требуется минимизация звукового загрязнения, например, в жилых зонах или на дачах.
Однако, несмотря на все свои преимущества, мембранные топливные насосы имеют и некоторые недостатки. Одним из них является ограниченный срок службы мембраны, которая может изнашиваться со временем и требовать замены. Это может привести к дополнительным затратам на обслуживание и ремонт.
Кроме того, мембранные насосы могут быть чувствительны к качеству топлива. Наличие примесей или загрязнений в топливе может негативно сказаться на работе насоса и привести к его поломке. Поэтому важно использовать только качественное топливо и регулярно проводить техническое обслуживание.
Еще одним недостатком является ограниченная производительность. Мембранные насосы могут не справляться с высокими объемами перекачиваемого топлива, что делает их менее подходящими для промышленных применений, где требуется высокая производительность.
В заключение, мембранные топливные насосы представляют собой надежное и эффективное решение для многих задач, однако их использование требует учета как преимуществ, так и недостатков. Правильный выбор и регулярное обслуживание помогут максимально использовать их потенциал и продлить срок службы устройства.
Вопрос-ответ
Как работает мембранный топливный насос?
Мембранный топливный насос работает на основе изменения объема мембраны, которая под действием давления топлива создает вакуум, позволяющий забирать топливо из бака. Когда мембрана опускается, создается разряжение, и топливо поступает в насос. При возвратном движении мембраны топливо выталкивается в систему подачи, обеспечивая постоянный поток.
Какие преимущества имеет мембранный топливный насос по сравнению с другими типами насосов?
Мембранные топливные насосы обладают несколькими преимуществами, включая простоту конструкции, надежность и низкий уровень шума. Они также могут работать с различными типами топлива и обеспечивают стабильную подачу, что делает их идеальными для использования в маломощных двигателях и системах, где важна экономия пространства.
Каковы основные компоненты мембранного топливного насоса?
Основные компоненты мембранного топливного насоса включают мембрану, пружину, корпус насоса, клапаны (входной и выходной) и соединительные элементы. Мембрана отвечает за создание давления и разряжения, пружина возвращает мембрану в исходное положение, а клапаны регулируют поток топлива в насосе.
Советы
СОВЕТ №1
Перед покупкой мембранного топливного насоса обязательно ознакомьтесь с техническими характеристиками вашего автомобиля. Убедитесь, что насос соответствует требованиям по производительности и давлению, чтобы избежать проблем с работой двигателя.
СОВЕТ №2
Регулярно проверяйте состояние мембранного топливного насоса и его соединений. Обратите внимание на наличие утечек топлива и посторонних шумов, которые могут указывать на необходимость замены или ремонта насоса.
СОВЕТ №3
При установке нового мембранного топливного насоса следуйте инструкциям производителя. Неправильная установка может привести к снижению эффективности работы насоса и, как следствие, к проблемам с подачей топлива.
СОВЕТ №4
Не забывайте о регулярном обслуживании системы питания вашего автомобиля. Чистка фильтров и проверка состояния топливопроводов помогут продлить срок службы мембранного топливного насоса и улучшить общую производительность двигателя.
Мембранные топливные насосы обладают рядом преимуществ, которые делают их популярными в различных областях применения, включая автомобильную промышленность, сельское хозяйство и промышленность. Одним из основных достоинств является их простота конструкции. Мембранные насосы состоят из минимального количества движущихся частей, что снижает вероятность поломок и упрощает обслуживание. Кроме того, благодаря своей конструкции, они способны перекачивать жидкости с различной вязкостью, что делает их универсальными.
Еще одним важным преимуществом является высокая эффективность работы. Мембранные насосы способны поддерживать стабильное давление и обеспечивать равномерную подачу топлива, что особенно важно для двигателей внутреннего сгорания. Это позволяет улучшить общую производительность двигателя и снизить расход топлива.
Мембранные насосы также отличаются низким уровнем шума и вибрации в процессе работы. Это делает их идеальными для использования в условиях, где требуется минимизация звукового загрязнения, например, в жилых зонах или на дачах.
Однако, несмотря на все свои преимущества, мембранные топливные насосы имеют и некоторые недостатки. Одним из них является ограниченный срок службы мембраны, которая может изнашиваться со временем и требовать замены. Это может привести к дополнительным затратам на обслуживание и ремонт.
Кроме того, мембранные насосы могут быть чувствительны к качеству топлива. Наличие примесей или загрязнений в топливе может негативно сказаться на работе насоса и привести к его поломке. Поэтому важно использовать только качественное топливо и регулярно проводить техническое обслуживание.
Еще одним недостатком является ограниченная производительность. Мембранные насосы могут не справляться с высокими объемами перекачиваемого топлива, что делает их менее подходящими для промышленных применений, где требуется высокая производительность.
В заключение, мембранные топливные насосы представляют собой надежное и эффективное решение для многих задач, однако их использование требует учета как преимуществ, так и недостатков. Правильный выбор и регулярное обслуживание помогут максимально использовать их потенциал и продлить срок службы устройства.
