Кузов автомобиля ВАЗ 2106, или «шестёрка», играет ключевую роль в внешнем виде, безопасности и долговечности машины. В статье рассмотрим конструкцию кузова и основные аспекты его ремонта. Знание особенностей кузовного ремонта поможет владельцам ВАЗ 2106 самостоятельно устранять повреждения, продлевая срок службы автомобиля и сохраняя его эстетические качества.
Конструктивные особенности

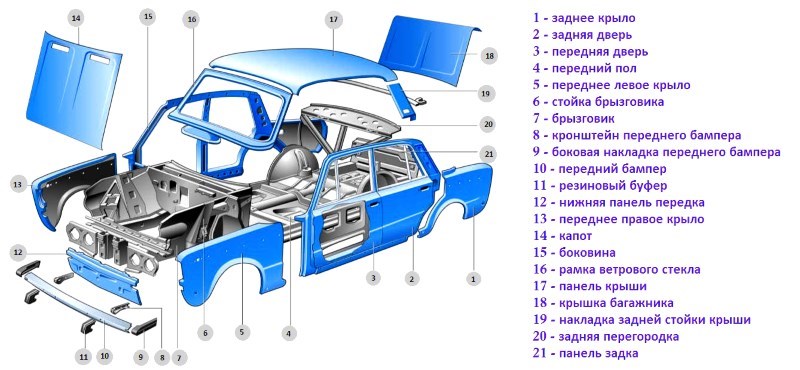

Элементы кузова автомобиля ВАЗ 2106 создаются с использованием технологии штамповки и соединяются между собой посредством сварки. Основу, или каркас, составляют подмоторная рама, брызговики, панели пола, передняя и задняя части, усилительные поперечины, пороги и другие компоненты.
Конструкция кузова четырехдверная, тип – седан. К числу съемных элементов относятся крышка багажника, капот, люк бензобака и двери с опускаемыми стеклами.
Передние и задние бамперы имеют хромированное покрытие, дополнены пластиковыми боковинами и резиновыми отбойниками. Все стекла автомобиля ВАЗ 2106 выполнены из полированного материала: ветровое стекло трехслойное, остальные – закаленные. При желании заднее стекло можно оснастить системой подогрева.
Пол в салоне автомобиля ВАЗ 2106 покрыт формованным ковровым материалом с водонепроницаемой подложкой, под которым находятся шумо- и термоизоляционные прокладки. Внутреннее пространство багажника отделано формованным пластиком.
На панели салона автомобиля ВАЗ 2106 расположены:
- группа приборов;
- управление отоплением и вентиляцией;
- прикуриватель и пепельница;
- полка и отсек для хранения вещей.
Двери кузова состоят из внутренних и наружных панелей, соединенных по периметру сваркой. Замковые механизмы имеют роторный тип и оснащены блокировкой открывания. Капот кузова закрывается на замок с тросовым приводом и салонной рукояткой. Механизм крышки багажника аналогичен капоту. Внутренняя сторона дверных панелей обработана битумной мастикой и отделана обивкой.
Конструкция кузова ВАЗовской «шестерки» представляет собой классический пример монокока, что обеспечивает хорошую жесткость и безопасность. Эксперты отмечают, что использование высококачественной стали в сочетании с простотой форм делает кузов достаточно устойчивым к коррозии, хотя в условиях сурового климата это может стать проблемой. Ремонт кузова «шестерки» зачастую требует применения специализированных технологий, таких как сварка и рихтовка, что требует от мастеров определенных навыков. Кроме того, доступность запчастей и простота конструкции позволяют владельцам самостоятельно проводить мелкий ремонт, что значительно снижает затраты на обслуживание. Однако, при серьезных повреждениях, таких как деформация после ДТП, рекомендуется обращаться к профессионалам, чтобы избежать дальнейших проблем с безопасностью и эксплуатацией автомобиля.
https://youtube.com/watch?v=czQ9j-an1dc
Работы по восстановлению кузова
Кузовной ремонт ВАЗ 2106 многие умельцы производят своими руками. Это допустимо при несерьезных повреждениях, наличии опыта и подходящего инструмента. Восстановление геометрии кузова лучше доверять профессионалам.
Когда на заводе делают стальные элементы кузова, то используется пресс-машина, под воздействием которой между молекулами железа образуется определенная напряженность, что сохраняет конфигурацию той или иной части. При нарушении формы кузовных деталей этот показатель изменяется, и цель ремонта заключается в восстановлении пояса напряженности в это месте посредством ударного метода. Для такого выравнивания кузова, в том числе и своими руками, должны применяться специальные рихтовочные молотки, некоторые из которых имеют резиновую поверхность.

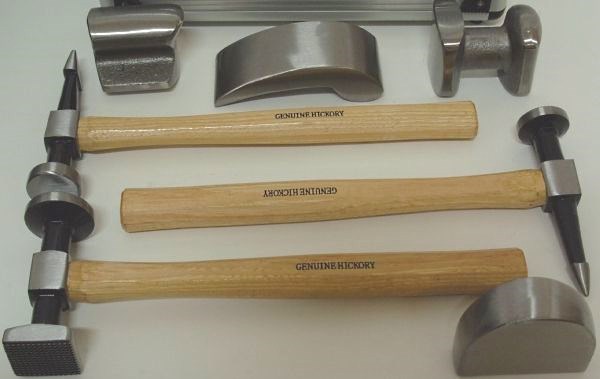

Восстановление формы кузова автомобиля ВАЗ 2106 проводят в два этапа: первый – выколотка деревянной киянкой, второй – рихтовка мягкими молотками во избежание линейного расширения металла.
Проводя ремонт, с поверхности в поврежденном месте удаляют лакокрасочное покрытие и грунт и выравнивают изменение формы металла (см. видео). При наличии неглубоких дефектов большой площади их ремонт проводят ударами рихтовочного молотка по верхней точке деформации.
В случае, когда вмятина маленькая, но глубокая, то выравнивание осуществляется, начиная с краев. Под ремонтируемый элемент подкладывают наковальню аналогичной формы. Пример ремонта наглядно представлен на видео в конце публикации.
В случае, когда деформация небольшая и имеет форму пузыря, то можно использовать метод нагрева – после остывания металл в этой части принимает первоначальную форму. Однако более трех раз такую манипуляцию проводить нельзя и при ее неэффективности следует прибегнуть к другим способам выравнивания.
Кузовные работы, как в мастерской, так и своими руками нередко требуют использования шпатлевки, которая призвана устранить неровности. Важно добиться ее минимально возможной толщины, в противном случае в этой части кузова могут появиться трещины. Чем тоньше слой шпаклевки, тем более правильно были проведены перед этим основные рихтовочные работы.
Простые слесарные молотки не следует использовать для восстановления конфигурации кузова автомобиля, поскольку их рабочая поверхность создает большое давление на поверхность. Это приводит к истончению детали и к линейному расширению металла и возможности образования новых неровностей.
В завершении статьи предлагаем посмотреть видео о ремонте ВАЗ 2106 своими руками.
https://youtube.com/watch?v=rQ1fhQj9A8w
| Элемент кузова | Особенности конструкции | Рекомендации по ремонту |
|---|---|---|
| Лонжероны (передние/задние) | Открытый профиль, подвержены коррозии, особенно в местах крепления подвески. | Замена поврежденных участков с использованием профильной трубы или заводских ремкомплектов. Усиление в местах крепления элементов подвески. |
| Пороги (наружные/внутренние) | Двухслойная конструкция, подвержены коррозии из-за скопления грязи и влаги. | Полная замена порогов с использованием заводских или качественных аналогов. Обработка антикоррозийными составами изнутри. |
| Днище (пол) | Состоит из нескольких панелей, имеет усилители. Часто страдает от коррозии, особенно в районе ног водителя/пассажира и под задним сиденьем. | Вырезка поврежденных участков и вварка новых листов металла. Использование герметика для швов. Полная антикоррозийная обработка. |
| Крылья (передние/задние) | Передние крылья съемные, задние интегрированы в кузов. Подвержены механическим повреждениям и коррозии по кромкам. | Передние крылья – замена. Задние – вырезка и вварка ремкомплектов или частичная замена. Шпаклевка и покраска. |
| Капот/Крышка багажника | Однослойная конструкция с усилителями. Подвержены коррозии по кромкам и в местах крепления. | Устранение коррозии, выравнивание вмятин, шпаклевка и покраска. При сильных повреждениях – замена. |
| Двери | Двухслойная конструкция, подвержены коррозии по нижнему краю и в местах крепления петель. | Ремонт нижних кромок (вварка ремкомплектов), устранение вмятин. Замена дверных карт и уплотнителей. |
| Стойки кузова (передние/средние/задние) | Несущие элементы, обеспечивающие жесткость кузова. Редко подвергаются коррозии, но могут деформироваться при ДТП. | При деформации – вытягивание на стапеле. При сильных повреждениях – частичная или полная замена с использованием заводских ремкомплектов. |
| Панель задка (задняя панель) | Подвержена коррозии в нижней части и в местах крепления бампера. | Вырезка поврежденных участков и вварка новых листов металла или ремкомплектов. |
| Крыша | Однослойная конструкция с усилителями. Редко подвергается коррозии, но может деформироваться при ДТП или падении предметов. | Выравнивание вмятин, шпаклевка и покраска. При сильных повреждениях – замена. |
| Места крепления подвески | Особо нагруженные зоны, подвержены усталости металла и коррозии. | Тщательная диагностика. Усиление или замена поврежденных участков с использованием толстостенного металла. |
Интересные факты
Вот несколько интересных фактов о конструкции кузова ВАЗовской «шестерки» и особенностях его ремонта:
Читайте также:
-
Уникальная конструкция кузова: Кузов ВАЗ-2106 (или «шестёрка») был разработан с использованием монококовой конструкции, что обеспечивало хорошую жесткость и безопасность. Это позволило автомобилю сохранять форму при столкновениях, а также улучшило управляемость. Однако такая конструкция требует особого подхода при ремонте, так как повреждения кузова могут затрагивать не только внешние панели, но и несущие элементы.
-
Доступность запчастей: ВАЗ-2106 стал одним из самых массовых автомобилей в СССР, что обеспечило широкую доступность запчастей и комплектующих. Это значительно упростило процесс ремонта, так как владельцы могли легко найти необходимые детали на рынке или в специализированных магазинах. Кроме того, многие автолюбители самостоятельно выполняли ремонт, что способствовало развитию культуры тюнинга и доработки автомобилей.
-
Ремонт кузова с использованием сварки: В процессе ремонта кузова «шестерки» часто используется сварка, особенно при замене поврежденных элементов. Однако важно учитывать, что неправильная сварка может привести к потере жесткости кузова. Поэтому многие мастера рекомендуют использовать точечную сварку и специальные технологии, чтобы сохранить прочность конструкции и избежать деформаций.
Эти факты подчеркивают как технические особенности «шестерки», так и практические аспекты ее ремонта, что делает этот автомобиль интересным объектом для изучения и восстановления.
https://youtube.com/watch?v=uV5B8i_5m-4
Материалы, используемые в конструкции кузова
Кузов ВАЗовской «шестерки» (модель 2106) был разработан с учетом требований к прочности, долговечности и экономичности. Основным материалом, использованным в конструкции кузова, является сталь, что обеспечивает необходимую жесткость и защиту от механических повреждений. Однако, для достижения оптимального соотношения веса и прочности, в кузове применяются различные виды стали с разной толщиной и характеристиками.
Основные элементы кузова, такие как двери, капот и багажник, изготавливаются из холоднокатаной стали, которая обладает хорошими антикоррозийными свойствами и легкостью в обработке. Толщина металла в этих частях варьируется, что позволяет снизить общий вес автомобиля без ущерба для его прочности. Например, двери имеют толщину около 0,8-1,0 мм, что обеспечивает достаточную защиту при столкновениях.
Для повышения коррозионной стойкости кузова, некоторые элементы покрываются специальными антикоррозийными составами, а также применяются технологии горячего цинкования. Это позволяет значительно увеличить срок службы кузова, особенно в условиях повышенной влажности и воздействия агрессивных химических веществ, таких как соли, используемые для обработки дорог в зимний период.
Кроме того, в конструкции кузова используются различные композитные материалы, такие как стеклопластик, для создания легких и прочных элементов, например, в некоторых версиях автомобиля. Это позволяет улучшить аэродинамические характеристики и снизить расход топлива.
Важно отметить, что при ремонте кузова «шестерки» необходимо учитывать тип используемых материалов. Например, при замене поврежденных элементов кузова следует использовать сталь аналогичной толщины и характеристик, чтобы сохранить целостность конструкции и обеспечить безопасность автомобиля. Также стоит обратить внимание на качество сварки и соединений, так как это напрямую влияет на прочность и долговечность кузова.
В заключение, материалы, используемые в конструкции кузова ВАЗовской «шестерки», играют ключевую роль в обеспечении его прочности и долговечности. Правильный выбор и использование этих материалов при ремонте кузова являются залогом безопасной эксплуатации автомобиля на протяжении многих лет.
Вопрос-ответ
Почему кузова авто не делают из нержавейки?
Это связано с повышенным электрическим сопротивлением материала. Требуют привлечения специалистов высокой квалификации и использования сложного оборудования. Дело в том, что теплопроводность нержавейки на 50 – 100% ниже, чем у низкоуглеродистой стали, а это увеличивает риск прожигания материала при сварке.
-
Читайте также:
Какая модель жигулей самая лучшая?
ВАЗ-2101. Dzen. Ru Этот автомобиль называют самой надёжной «классикой». Dzen. Ru При его проектировании инженеры не думали об оптимизации и удешевлении, а собрали максимально надёжный автомобиль из имеющихся ресурсов. Dzen. Ru Кузов машины сделан из толстого качественного металла, который плохо подвержен коррозии.
Что входит в состав кузова?
Корпус кузова является жесткой пространственной формой, в состав которой входят следующие узлы: основание пола с передком и поперечиной, задний пол, правая и левая боковины в сборе с задними крыльями, передняя балка крыши, усилители крыши, панели крыши.
Советы
СОВЕТ №1
Перед началом ремонта кузова ВАЗ-2106 тщательно осмотрите его на наличие ржавчины и повреждений. Обратите внимание на скрытые места, такие как арки колес и днище, так как именно там чаще всего возникают проблемы. Это поможет вам заранее определить объем работ и необходимые материалы.
СОВЕТ №2
Используйте качественные антикоррозийные средства для защиты кузова после ремонта. Нанесение грунтовки и краски с защитными свойствами значительно продлит срок службы кузова и предотвратит появление новых очагов коррозии.
СОВЕТ №3
При проведении сварочных работ обязательно используйте защитные очки и перчатки. Это не только обеспечит вашу безопасность, но и поможет избежать повреждений кузова от случайных брызг расплавленного металла.
СОВЕТ №4
Если вы не уверены в своих силах, не стесняйтесь обращаться к профессионалам. Кузовные работы требуют определенных навыков и опыта, и неправильный ремонт может привести к более серьезным проблемам в будущем.
