В дизельном автомобилестроении двигатели выделяются своей эффективностью и экономичностью. Ключевую роль играют топливные системы, обеспечивающие подачу и распыление горючего. В статье рассмотрим классификацию топливных систем дизельных двигателей, включая технологии Common Rail и Pumpe-Duse, а также другие варианты, используемые в современных автомобилях. Понимание различных типов топливных систем поможет лучше ориентироваться в их устройстве и принципах работы, а также выбрать подходящее решение для конкретных условий эксплуатации.
Разновидности ТС дизельных автомобилей
Выделяют три основных типа дизельных топливных систем:
- традиционные системы с топливным насосом высокого давления (ТНВД);
- система Памп-Дус, где насос соединен с форсункой;
- Коммон Райл – системы с общей топливной магистралью.
Эксперты в области автомобильной техники отмечают, что классификация топливных систем дизельных автомобилей играет ключевую роль в их эффективности и надежности. Основные типы систем делятся на механические и электронные. Механические системы, такие как насос-форсунки, обеспечивают простоту конструкции и легкость в обслуживании, но могут уступать в точности дозирования топлива. В то же время, электронные системы, использующие датчики и управляющие блоки, позволяют достичь высокой производительности и снижения выбросов. Специалисты подчеркивают, что современные тенденции в развитии дизельных двигателей направлены на интеграцию технологий, таких как Common Rail, что обеспечивает оптимизацию работы двигателя и улучшение его экологических характеристик. Таким образом, выбор топливной системы зависит от требований к автомобилю и условий эксплуатации.
ТС классическая с ТНВД
Классическая система и её принцип работы в некотором роде аналогичен работе бензиновой системы инжектор. Основной упор делается на ТНВД, принимающий солярку от топливного насоса, расположенного в баке. Затем ТНВД в нужной последовательности распределяет солярку в каждую из магистралей форсунок. Последние же открываются только под воздействием давления, образуемого в ТС и закрываются, соответственно, когда этот самый показатель снижается.
ТНВД бывают двух типов: многоплунжерные и распределительного типа.
- Насос первого вида состоит из отдельных секций (их количество равнозначно числу цилиндров двигателя). Такие насосы ещё называют рядными, но в последнее время их применение практически пошло на нет, так как они уступают во многом насосам распределительного типа, не обеспечивают современных требований по шумности и экологии.

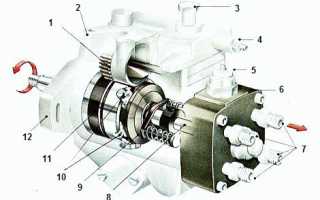

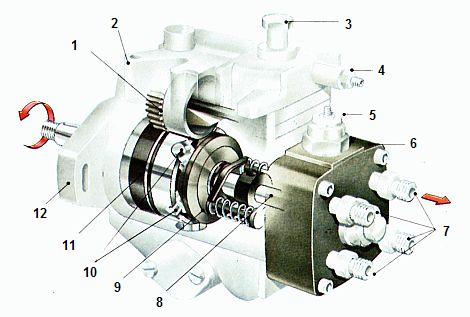

- ТНВД распределительного типа намного эффективнее многоплунжерных, так как помимо обеспечения действующих нормативов, они поддерживают необходимое давление в системе в зависимости от режимов функционирования ДВС. В таких насосах тоже имеется плунжер, но он один.
| Тип топливной системы | Описание | Преимущества/Недостатки |
|---|---|---|
| Механическая (плунжерная) | Топливо подается под давлением плунжерной парой в форсунки. Регулировка подачи топлива осуществляется механически. | Простая конструкция, надежность, низкая стоимость. Низкая точность дозирования топлива, ограниченные возможности регулировки, низкая экономичность. |
| Электромеханическая (Common Rail) | Топливо подается под высоким давлением в общую магистраль (Common Rail), откуда распределяется электронно-управляемыми форсунками. | Высокая точность дозирования топлива, высокая экономичность, возможность реализации различных стратегий впрыска, снижение шума и вибрации. Высокая стоимость, сложность конструкции, чувствительность к качеству топлива. |
| Распределительная (плунжерная с распределителем) | Топливо подается под давлением плунжерной парой в распределитель, который распределяет его по форсункам. | Промежуточный вариант между механической и Common Rail системами. Более точная дозировка топлива, чем в механической системе. Более сложная конструкция, чем механическая, но проще, чем Common Rail. |
Интересные факты
Вот несколько интересных фактов о классификации топливных систем дизельных автомобилей:
-
Прямой и непрямой впрыск: Дизельные топливные системы можно классифицировать по методу впрыска топлива. В системах прямого впрыска топливо подается непосредственно в камеру сгорания, что обеспечивает более эффективное сгорание и большую мощность. В системах непрямого впрыска топливо сначала попадает в предварительную камеру, где происходит его смешивание с воздухом, что может привести к более стабильной работе двигателя на низких оборотах.
-
Механические и электронные системы: Топливные системы дизельных автомобилей также делятся на механические и электронные. Механические системы, такие как насосы с распределением, были широко распространены в прошлом, но с развитием технологий все больше автомобилей оснащаются электронными системами впрыска, которые обеспечивают более точное управление подачей топлива и улучшают экономию топлива и снижение выбросов.
-
Системы с турбонаддувом: Многие современные дизельные автомобили используют турбонаддув, который позволяет увеличить мощность и эффективность двигателя. Турбонаддув работает за счет использования отработанных газов для вращения турбины, что увеличивает количество воздуха, поступающего в цилиндры, и, соответственно, позволяет сжигать больше топлива. Это также влияет на классификацию топливных систем, так как требует более сложных систем управления впрыском для оптимизации работы двигателя.
Система Памп-Дус
Конструкция из одного нагнетателя и подкачивающих устройств для каждой форсунки объединена в систему, способную генерировать давление до 2050 бар.
Эти системы устанавливаются на двигатели с технологией TDI. Рассмотрим их плюсы и минусы:
- увеличение мощности на 5% благодаря улучшенной подаче дизельного топлива и более эффективной очистке выхлопных газов;
- высокий уровень шума при работе и значительные эксплуатационные расходы из-за необходимости использования качественного топлива, свободного от примесей воды.

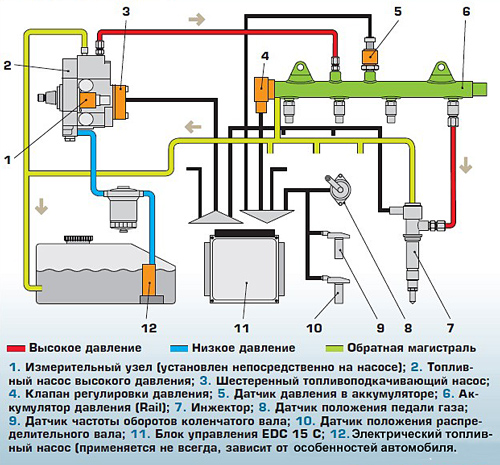

Коммон Райл
Система, появившаяся в угоду повышения норм экологии и не только. Переводится Common Rail, как «общая магистраль», что и характеризует принцип работы этой ТС. Вся линия Коммон Райл постоянно находится под мощным давлением. Его создаёт нагнетатель, а в цилиндры двигателя солярка подаётся из общей линии – через форсунки, контролируемые электроникой.
В отличие от системы Памп-Дус, моторы с Коммон Райл функционируют гораздо тише, что объясняется использованием пьезоэлектрических или электромагнитных форсунок, увеличивающих мощность двигателя и одновременно снижающих наличие вредных газов в выхлопе.
Читайте также:
Примечательно, что система Коммон Райл также дешевле и экономичнее. Обеспечивается это за счёт более точной дозировки дизельного топлива. Недостатком системы Коммон Райл можно назвать применение сажевого фильтра, без которого работа этого ТС невозможна. Фильтр этого типа сам по себе дорогой, и он чувствителен к качеству заливаемого топлива. По этой причине быстро выходит из строя.
Двигатели с Коммон Райл обозначаются аббревиатурой CDI.
Подробная классификация ТС
| Классификация по типу топлива | |
|---|---|
| Жидкое топливо | Бензин или дизель |
| Газообразное топливо | Пропан-бутан, метан, водород |
| Комбинированная система | Использует два типа топлива одновременно |
| Универсальная система | Эффективно работает на одном виде топлива |
| Классификация по принципу дозирования | |
| Эжекционные или карбюраторные системы | Работают за счет разряжения |
| Инжекционные | Впрыск топлива под избыточным давлением |
| Классификация по месту расположения дозаторов | |
| Подача топлива во впускной тракт до дроссельной заслонки | Карбюраторные системы и инжекторы с центральным впрыском |
| Подача во впускной коллектор после дроссельной заслонки | Инжектор с распределённым впрыском |
| Подача топлива в камеру сгорания | Непосредственный впрыск инжектора |

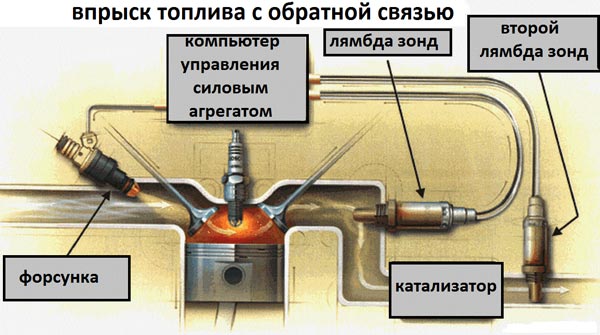

Система впрыска (инжектор)
Активно применяется сегодня, как на дизельных, так и на бензиновых силовых агрегатах. Основное назначение – обеспечивать своевременную подачу жидкого горючего (бензин или солярка) в цилиндры ДВС.
Примечательно, что система впрыска на бензиновых и дизельных моторах несколько различается:
- в первом случае процесс впрыска поддерживает образование ТВС (смеси), и только после этого она воспламеняется с помощью искры;
- в дизельных силовых агрегатах подача солярки осуществляется под избыточным давлением, и одна часть горючего, смешиваясь со сжатым воздухом, воспламеняется мгновенно или правильнее сказать, самовоспламеняется.
Основным рабочим органом системы впрыска является форсунка. Управляется она либо механически, либо электронным путём. Последний вариант – электронный впрыск, считается на сегодняшний день самым совершенным, так как обеспечивает экономичность двигателя и снижение вредных компонентов в выхлопных газах.
Системы с непосредственным впрыском
Системы с непосредственным впрыском (или прямым впрыском) представляют собой одну из самых современных и эффективных технологий, используемых в дизельных двигателях. В отличие от традиционных систем впрыска, где топливо подается в коллектор, в системах с непосредственным впрыском топливо подается непосредственно в камеру сгорания. Это обеспечивает более высокую эффективность сгорания и улучшает характеристики двигателя.
Основные компоненты системы с непосредственным впрыском включают в себя:
-
Читайте также:
- Топливный насос: отвечает за подачу топлива под высоким давлением к форсункам. В современных системах используются насосы с переменным давлением, что позволяет оптимизировать подачу топлива в зависимости от режима работы двигателя.
- Форсунки: специальные устройства, которые распыляют топливо в камеру сгорания. Они могут иметь различные конструкции, включая пьезоэлектрические и электромагнитные, что влияет на скорость и точность впрыска.
- Электронный блок управления (ЭБУ): управляет работой системы впрыска, анализируя данные от различных датчиков (например, датчиков давления, температуры и положения коленчатого вала) и регулируя время и объем впрыска.
Преимущества систем с непосредственным впрыском включают:
- Увеличение мощности: благодаря более полному сгоранию топлива достигается увеличение мощности и крутящего момента двигателя.
- Снижение расхода топлива: более точное дозирование топлива позволяет снизить его расход, что особенно важно для экономии в условиях городского движения.
- Снижение выбросов: системы с непосредственным впрыском способствуют снижению выбросов вредных веществ, таких как оксиды азота и сажа, что делает дизельные двигатели более экологичными.
Однако, несмотря на все преимущества, системы с непосредственным впрыском имеют и свои недостатки. Одним из основных является высокая стоимость компонентов и их сложность в обслуживании. Кроме того, при использовании низкокачественного топлива может возникнуть риск засорения форсунок, что потребует их замены или чистки.
В заключение, системы с непосредственным впрыском представляют собой важный шаг вперед в развитии дизельных технологий. Они обеспечивают высокую эффективность, мощность и экологичность, что делает их привлекательными для производителей автомобилей и потребителей. Однако для достижения максимальной надежности и долговечности таких систем необходимо следить за качеством топлива и регулярно проводить техническое обслуживание.
Вопрос-ответ
Какие основные компоненты входят в состав дизельной топливной системы?
Основные компоненты дизельной топливной системы включают топливный бак, топливный насос, фильтры, форсунки и систему впрыска. Эти элементы работают совместно для обеспечения эффективного подачи и распыления топлива в цилиндры двигателя.
Каковы основные типы систем впрыска в дизельных автомобилях?
Существует несколько типов систем впрыска, включая механическую систему впрыска, электронную систему впрыска и Common Rail. Механическая система использует механические компоненты для управления подачей топлива, в то время как электронная система использует датчики и электронные блоки управления для более точного впрыска. Common Rail позволяет нескольким форсункам получать топливо из общего резервуара под высоким давлением, что улучшает эффективность сгорания.
Как классифицируются дизельные топливные насосы?
Дизельные топливные насосы классифицируются на механические и электрические. Механические насосы работают за счет механической энергии, получаемой от двигателя, тогда как электрические насосы используют электрическую энергию для перекачки топлива. Также насосы могут быть поршневыми, роторными или мембранными, в зависимости от конструкции и принципа работы.
Советы
СОВЕТ №1
Изучите основные компоненты дизельной топливной системы, такие как топливный насос, форсунки и фильтры. Понимание их функций поможет вам лучше ориентироваться в возможных проблемах и их решении.
СОВЕТ №2
Регулярно проверяйте и меняйте топливные фильтры. Загрязненные фильтры могут привести к снижению производительности и повреждению других элементов системы, поэтому их замена — важная часть обслуживания.
СОВЕТ №3
Обратите внимание на качество топлива. Использование некачественного дизельного топлива может вызвать засорение форсунок и других компонентов системы, что приведет к дорогостоящему ремонту.
СОВЕТ №4
Следите за состоянием системы впрыска. Регулярная диагностика и обслуживание помогут избежать серьезных поломок и продлить срок службы вашего автомобиля.
