Карданная передача автомобиля — ключевой элемент трансмиссии, передающий крутящий момент от двигателя к колесам, особенно в заднеприводных и полноприводных автомобилях. В этой статье рассмотрим принцип работы карданной передачи, её конструктивные особенности и преимущества, а также объясним, почему карданный вал не может полностью заменить шарнирно-рулевые соединения (ШРУСы). Понимание этих аспектов поможет лучше ориентироваться в устройстве автомобиля и оценить важность карданной передачи для его эффективной работы.
Что такое карданная передача?

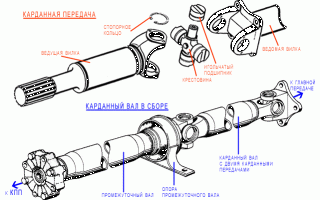

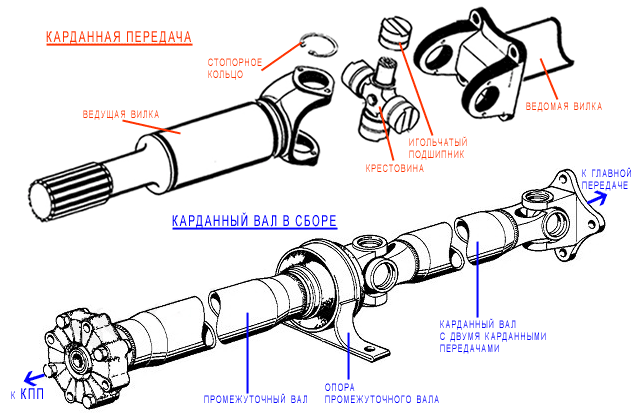

Карданная передача — это механическое устройство для передачи вращающего момента между пересекающимися валами. Её основная особенность — угловое перемещение валов, что делает её актуальной для автомобилей.
Карданный механизм включает два вала с вилками на концах, которые соединяются с центром передачи через оси. При изменении углового положения валы могут вращаться в своих направлениях.
Карданный вал изначально устанавливался на заднеприводные и полноприводные автомобили, передавая крутящий момент от коробки передач к задней оси и от раздаточной коробки к переднему редуктору. Это связано с тем, что мосты крепятся к подвеске, которая движется. Изменение положения моста требует соответствующей адаптации ведомого вала. Таким образом, карданный вал не только передает вращающий момент, но и дополняет подвеску.
Кардан также используется в рулевом управлении. Практически все автомобили имеют безопасную рулевую колонку, которая в случае аварии складывается, предотвращая травмы водителя. Это достигается благодаря способности карданного механизма изменять угловое положение под любым углом.
Эксперты в области автомобильной техники отмечают, что карданная передача играет ключевую роль в трансмиссии современных автомобилей. Она обеспечивает передачу крутящего момента от двигателя к колесам, позволяя автомобилю эффективно передвигаться. Специалисты подчеркивают, что надежность карданной передачи напрямую влияет на общую производительность и долговечность автомобиля. Важно отметить, что правильный выбор материалов и конструктивных решений при производстве карданных валов может существенно снизить риск поломок и повысить безопасность. Кроме того, регулярное техническое обслуживание и проверка состояния карданной передачи являются необходимыми мерами для предотвращения серьезных неисправностей. Таким образом, внимание к этому элементу трансмиссии может значительно улучшить эксплуатационные характеристики автомобиля и продлить его срок службы.
Видео – Принцип работы карданной передачи
| Компонент карданной передачи | Функция | Возможные неисправности и их признаки |
|---|---|---|
| Карданный вал | Передача крутящего момента от коробки передач к ведущему мосту (или раздаточной коробке) на изменяющемся расстоянии между ними. | Износ крестовин (стук, вибрация), деформация вала (вибрация, неравномерное вращение), повреждение подвесных подшипников (стук, люфт). |
| Крестовина (карданный шарнир) | Обеспечивает передачу крутящего момента под углом. | Износ игольчатых подшипников (стук, люфт), повреждение крестовины (стук, вибрация). |
| Подвесной подшипник | Поддержка карданного вала, компенсация вибраций. | Износ подшипника (стук, вибрация, люфт), повреждение корпуса подшипника. |
| Шлицевое соединение | Соединение карданного вала с коробкой передач и ведущим мостом. | Износ шлицов (вибрация, проскальзывание), повреждение шлицевого соединения. |
Интересные факты
Вот несколько интересных фактов о карданной передаче автомобиля:
-
История и происхождение: Карданная передача была названа в честь итальянского ученого Герардо Кардано, который в XVI веке разработал принцип работы карданного соединения. Это устройство позволяет передавать вращение между валами, которые находятся под углом друг к другу, что стало революционным решением для автомобильной промышленности.
-
Применение в различных транспортных средствах: Карданные передачи не ограничиваются только автомобилями. Они также широко используются в мотоциклах, грузовиках, танках и даже в некоторых самолетах. Это универсальное решение позволяет передавать мощность от двигателя к колесам или другим механизмам, обеспечивая гибкость в конструкции.
-
Эффективность и устойчивость: Карданные передачи обеспечивают высокую эффективность передачи мощности и способны справляться с большими нагрузками. Они также помогают компенсировать изменения в углах между валами, что делает их идеальными для использования в автомобилях с независимой подвеской, где колеса могут двигаться вверх и вниз независимо друг от друга.
Почему карданный вал не применяют вместо ШРУСов?
На первый взгляд, вопрос о применении карданного вала в переднеприводных автомобилях кажется логичным. Если карданный вал может вращаться при изменении углов между валами, почему его не используют в таких автомобилях?
Основной недостаток карданного вала — несинхронность вращения. Если ведущий вал вращается с постоянной скоростью, ведомый вал будет вращаться неравномерно. В переднеприводных автомобилях синхронная передача вращающего момента на передние колеса критически важна, поэтому здесь применяются более сложные аналоги карданного вала — шарнирные равные угловые скорости (ШРУСы).
Несмотря на недостаток карданного вала, его можно улучшить, установив специальные парные шарниры на каждом валу для выравнивания синхронности вращения, хотя и не до идеального состояния.
Читайте также:

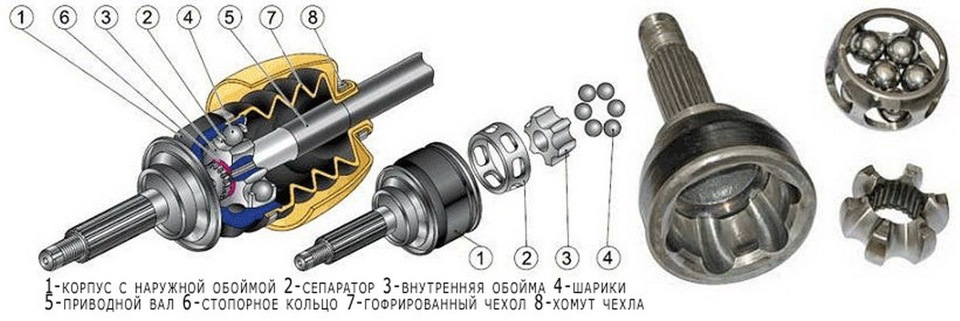

ШРУС — это более сложная конструкция, но у него есть значительный недостаток — ограничение угла поворота колес до 70 градусов. Хотя ШРУС превосходит обычный кардан, он также имеет свои минусы:
- «Гранаты» имеют меньший срок службы и чаще выходят из строя.
- Надежность соединения шарнира и кардана выше у кардана благодаря более прочной цельнометаллической конструкции.
При работе на заднем приводе карданный вал может создавать вибрации на высоких оборотах. Эти недостатки можно минимизировать, используя два карданных вала, что способствует более плавному движению и лучшему преодолению неровностей дороги.
Все соединения карданного вала с коробкой передач смазываются трансмиссионным маслом. В некоторых коробках передач вал вставляется внутрь для смазки.
Крестовина и карданный вал фиксируются с помощью игольчатых подшипников, которые уменьшают трение при вращении и изменении углового положения одного из валов.

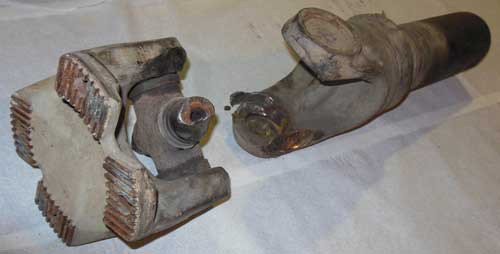

Неисправности карданного вала
В процессе работы карданного вала можно наблюдать некоторый перечень неисправностей. К первому роду можно отнести различные вибрации, которые вызваны погнутостью и дисбалансом карданного вала. Погнутость может возникнуть при неаккуратной и агрессивной езде по неровному дорожному покрытию. Второй неисправностью можно назвать стуки, которые появляются в процессе работа кардана.
Все эти неприятности пагубно влияют не только на состояние карданного вала, но и на коробку переключения передач, а также редуктор заднего моста. На самом деле, биение карданного вала – это очень опасное явление, ведь при полном износе элементов крепления или разрыве детали, автомобиль станет полностью обездвиженным.
Где еще применяется карданная передача?

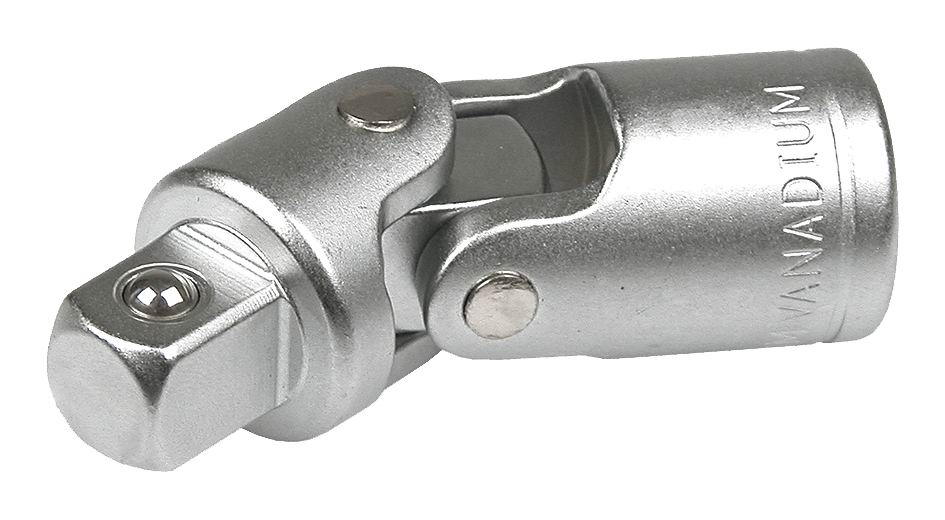

Карданная передача широко используется не только в автомобилях, но и в инструментах автомехаников. Например, существует насадка для отвертки с карданным механизмом, позволяющая откручивать гайки и болты в труднодоступных местах, где стандартный инструмент не подходит.
Важно соблюдать осторожность при работе с карданными компонентами. Изменения или деформации в конструкции могут привести к неравномерной работе, что вызовет износ коробки передач и крестовины заднего редуктора. Разборка и сборка карданного вала возможна самостоятельно при наличии минимального набора инструментов и оборудования.
История развития карданной передачи
Карданная передача, также известная как карданный вал, представляет собой важный элемент трансмиссии автомобиля, который обеспечивает передачу крутящего момента от двигателя к колесам.
Первоначально карданные передачи были разработаны в XVII веке для использования в механизмах, таких как мельницы и насосы. Однако их применение в автомобилестроении началось только в начале XX века. В 1904 году итальянский инженер Джованни Кардано запатентовал устройство, которое позволило передавать вращение под углом, что стало основой для дальнейших разработок карданных передач.
С развитием автомобилестроения и увеличением мощности двигателей возникла необходимость в более надежных и эффективных системах передачи крутящего момента. В 1920-х годах карданные валы начали активно использоваться в легковых автомобилях, что позволило улучшить управляемость и повысить комфорт вождения. В это время также появились первые системы с универсальными шарнирами, которые обеспечивали большую свободу движения и уменьшали износ деталей.
В 1950-х годах, с появлением переднеприводных автомобилей, карданные передачи претерпели значительные изменения. Разработчики начали использовать более компактные и легкие материалы, такие как алюминий и композиты, что позволило снизить вес автомобилей и улучшить их динамические характеристики. В это время также начали внедряться системы с автоматической трансмиссией, которые требовали более сложных карданных механизмов для передачи крутящего момента.
Современные карданные передачи продолжают эволюционировать. С появлением электрических и гибридных автомобилей возникли новые требования к трансмиссии, что привело к разработке инновационных решений, таких как карданные валы с изменяемой длиной и углом наклона. Эти технологии позволяют улучшить эффективность передачи крутящего момента и снизить потери энергии.
Таким образом, история развития карданной передачи является ярким примером того, как инженерные решения адаптируются к меняющимся требованиям автомобилестроения. Сегодня карданные передачи остаются неотъемлемой частью автомобильной трансмиссии, обеспечивая надежную и эффективную передачу мощности от двигателя к колесам.
Вопрос-ответ
Что такое карданная передача и как она работает?
Карданная передача — это механизм, который передает вращение от трансмиссии к задним колесам автомобиля. Она состоит из карданного вала, который соединяет трансмиссию с задним мостом, и двух шарниров, позволяющих компенсировать углы наклона и движение подвески. При вращении вала, шарниры обеспечивают передачу крутящего момента, даже если оси находятся под углом друг к другу.
Какие преимущества дает использование карданной передачи в автомобилях?
Основные преимущества карданной передачи включают в себя возможность передачи мощности на большие расстояния, что особенно важно для полноприводных автомобилей. Кроме того, карданная передача позволяет автомобилю сохранять устойчивость и управляемость на неровных поверхностях благодаря своей конструкции, которая компенсирует изменения углов между компонентами.
Как часто нужно обслуживать карданную передачу?
Обслуживание карданной передачи рекомендуется проводить каждые 30 000 – 50 000 километров, в зависимости от условий эксплуатации автомобиля. Это включает в себя проверку состояния карданного вала, смазку шарниров и осмотр на наличие износа или повреждений. Регулярное обслуживание поможет предотвратить серьезные поломки и продлить срок службы системы.
