Правильная регулировка фар автомобиля — это не только комфорт при вождении ночью, но и важный аспект безопасности. Неправильно настроенные фары могут ослеплять встречных водителей или снижать видимость для самого водителя, что увеличивает риск аварий. В этой статье представим схему и пошаговую инструкцию по регулировке фар своими руками, а также видео, которое упростит эту процедуру.
Как отрегулировать фары самому
Регулировка фар осуществляется на специализированных стендах с необходимым оборудованием. Однако, если вы знаете, как настраивать фары, можете сделать это самостоятельно, следуя инструкциям в руководстве пользователя вашего автомобиля.

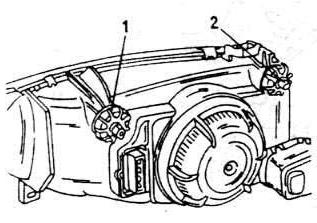

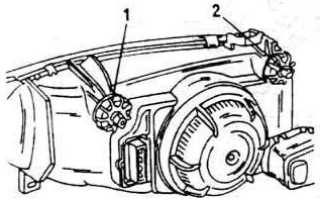

В конструкции головной оптики есть винты для регулировки фар, расположенные на задней стороне фары с обеих сторон. В некоторых автомобилях они могут находиться вне корпуса блока фары. Принцип настройки остается прежним: поворот винтов изменяет угол наклона и направление фары, корректируя световой поток в вертикальной и горизонтальной плоскостях.
Если ваш автомобиль имеет гидрокорректор, убедитесь, что его переключатель в нейтральном положении.
Перед регулировкой подготовьте автомобиль: тщательно вымойте и протрите фары, проверьте давление в шинах — оно должно соответствовать значениям в руководстве пользователя.
Если для вашей модели предусмотрены дополнительные действия перед регулировкой, выполните их. Это может включать заправку топливом, наличие груза на переднем сиденье, соответствующего весу водителя, и определенную загрузку автомобиля. Подготовьте транспортное средство в том состоянии, в котором вы его используете чаще всего.
Подготовьте инструменты для регулировки: отвертку, шестигранник или другой ключ, а также щиток для защиты фары.
Для качественной настройки найдите ровную горизонтальную площадку. В качестве стенда используйте щит, стену или ворота гаража с нарисованной схемой регулировки фар, состоящей из трех вертикальных и двух горизонтальных линий.
Регулировка фар своими руками — это задача, с которой может справиться каждый автолюбитель, если следовать рекомендациям специалистов. Эксперты отмечают, что правильная настройка фар не только улучшает видимость на дороге, но и повышает безопасность как водителя, так и других участников движения. Для начала важно убедиться, что автомобиль стоит на ровной поверхности и загружен так, как это предусмотрено в обычных условиях эксплуатации. Затем следует использовать стену или специальный экран для проверки положения светового пучка. Специалисты рекомендуют проводить регулировку в темное время суток, чтобы лучше видеть результаты. Важно помнить, что неправильно отрегулированные фары могут ослеплять встречные автомобили, что недопустимо. Поэтому, если у водителя возникают сомнения в своих силах, лучше обратиться к профессионалам.

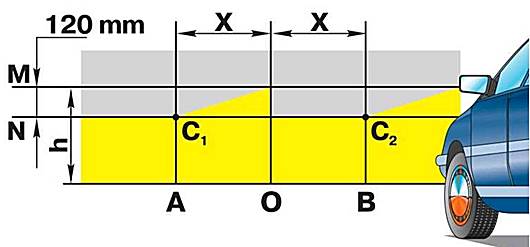

Схема регулировки фар
Вертикальные линии рисуются следующим образом:
Читайте также:
- «О» — ось автомобиля;
- «В-1» — центр левой фары;
- «В-2» — ось правой фары.
Сначала проводим верхнюю горизонталь «Г-3» на уровне центра симметрии фар автомобиля. Для этого замеряем расстояние от пола до центра фары, отмечаем его на вертикальных линиях «В-1» и «В-2» и проводим горизонталь. После этого ниже лини «Г-3» на 50—75 мм (зависит от конкретной модели автомобиля) проводим горизонтальную черту «Г-4». Точки пересечения лини «Г-4» с вертикальными обозначим «Л» и «П». Таким образом, точка «Л» — это будет центр левой фары, «П» —правой.
Чтобы не ошибиться и проверить, правильно ли нарисована схема регулировки фар, можно выполнить следующее. Установите стенд или подгоните автомобиль к стене (если нет стенда) на расстояние 20—25 см и включите ближний свет фар. По центру левого и правого светового пятна нарисуйте вертикальные линии «В-1» и «В-2». Также проведите и горизонтальную линию «Г-3». Затем начертите линию «Г-4». Отметьте точки пересечения «Л» и «П». Таким образом, стенд будет соответствовать вашей модели автомобиля.
Паркуем автомобиль
Автомобиль необходимо установить строго перпендикулярно к стенду на расстоянии 5,0—7,5 м, в зависимости от модели. Например, для автомобилей ВАЗ это расстояние должно быть 5,0 м, а для Audi, BMW – рекомендованное расстояние 7,5 м.
После этого открываем капот. При необходимости снимает декоративные щитки (решётки или иное, в зависимости от конкретной модификации авто). Затем включаем ближний свет фар и начинаем регулировку.
| Проблема | Способ решения | Необходимые инструменты |
|---|---|---|
| Фары светят слишком высоко | Ослабить регулировочные винты (обычно расположены на задней стороне фары) и повернуть фары вниз. | Отвертка (крестовая или плоская, в зависимости от типа винтов), возможно, гаечные ключи. |
| Фары светят слишком низко | Ослабить регулировочные винты и повернуть фары вверх. | Отвертка (крестовая или плоская), возможно, гаечные ключи. |
| Свет фар неравномерный (одна фара светит выше/ниже другой) | Отдельно отрегулировать каждую фару, используя регулировочные винты. | Отвертка (крестовая или плоская), возможно, гаечные ключи. |
| Фары запотевают изнутри | Проверить герметичность фар, возможно, потребуется замена уплотнительных колец или ремонт. | Герметик, новые уплотнительные кольца (при необходимости), инструменты для разборки фары (если требуется). |
| Свет фар слишком тусклый | Проверить лампы на исправность и заменить при необходимости. Проверить контакты. | Новые лампы, тестер напряжения. |
Интересные факты
Вот несколько интересных фактов о регулировке фар своими руками:
-
Правильная высота света: Неправильно отрегулированные фары могут ослеплять встречных водителей и снижать видимость в темное время суток. Оптимальная высота светового пучка должна находиться на уровне 10 см ниже уровня центра фары и на расстоянии 7,6 метра от стены, что обеспечивает максимальную безопасность на дороге.
-
Использование простых инструментов: Для регулировки фар не требуется сложного оборудования. Достаточно иметь уровень, рулетку и отвертку. Многие автомобилисты могут выполнить эту процедуру самостоятельно, следуя инструкциям в руководстве пользователя или онлайн-руководствам.
-
Регулировка в зависимости от нагрузки: Фары автомобиля могут требовать регулировки в зависимости от нагрузки. Например, если в автомобиле находится много пассажиров или груз, передняя часть может опуститься, что изменит угол наклона фар. Поэтому важно проверять и при необходимости корректировать фары после загрузки автомобиля.
Поэтапная регулировка фар
Каждую блок-фару нужно настраивать индивидуально. Регулировка обычно касается только ближнего света; при правильной настройке дальний свет двухнитевых ламп будет соответствовать стандартам.
Сначала настраиваем левую фару. Закрываем правую фару специальным щитком и с помощью регулировочных винтов устанавливаем верхнюю границу светового пятна на уровне линии «Г4». Начало наклонного участка светового потока должно находиться в точке «Л». Затем настраиваем правую фару, закрыв левую оптику. В конце проверяем, чтобы уровень светового потока левой фары совпадал с высотой пятна правой.
- Читайте также:
Если установлены противотуманные фары, их регулировка выполняется аналогично. Верхняя граница светового потока должна находиться на уровне горизонтальной линии «Г-4».
Видео урок по самостоятельной регулировке фар
Как видим, регулировка фар своими руками не представляет особой сложности. При правильном выполнении данной процедуры можно добиться качественных результатов.
Следует заметить, что руководством по эксплуатации некоторых автомобилей самостоятельная регулировка фар не рекомендуется.
В первую очередь это касается иномарок. Например, все модели Мерседес после 2000 года. Регулировка фар таких автомобилей должна производиться квалифицированными специалистами с помощью специального оборудования, которое есть только в специализированных сервисных центрах. Если у вас нет возможности воспользоваться услугами СТО, то можно выполнить регулировку фар своими руками по вышеизложенной методике.

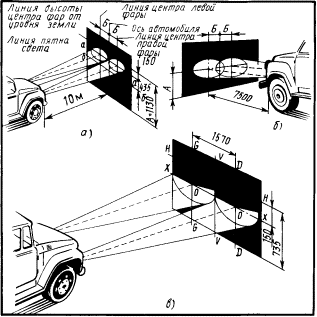

Особенности регулировки фар грузовых автомобилей
Процесс настройки фар грузового автомобиля аналогичен ранее описанному алгоритму. Сначала подготавливаем транспортное средство: проверяем давление в шинах, уровень топлива и общую загрузку. Затем создаем импровизированный стенд на расстоянии 10 метров от автомобиля.
Схема регулировки также рисуется с изменениями в размерах. Для автомобилей КамАЗ, МАЗ или КрАЗ вторая горизонтальная линия «Г-4» должна находиться на 0,3 м выше линии «Г-3».
После подготовки переходим к регулировке. Включаем ближний свет и закрываем одну из фар щитком.
С помощью регулировочных винтов настраиваем верхнюю границу светового пятна так, чтобы она совпадала с линией «Г-4». Наклонная ограничительная линия под углом 15 градусов вверх должна начинаться от точки «Л» для левой фары и от точки «П» для правой. Смещение начала ограничительной линии во внешнюю сторону допускается не более чем на 0,2 м. Аналогично настраиваются противотуманные фары.
Если конструкция оптики не имеет регулировочных винтов, регулировка фар осуществляется ослаблением креплений на кронштейнах. После корректировки положения фары затягиваем крепления. В завершение проверьте, чтобы световые потоки обеих фар находились на одном уровне.
Советы по проверке и обслуживанию фар после регулировки
После того как вы произвели регулировку фар, важно не только убедиться в правильности их положения, но и провести ряд проверок и обслуживаний, чтобы гарантировать их эффективную работу. Вот несколько советов, которые помогут вам в этом процессе.
1. Проверка уровня света
После регулировки фар необходимо проверить, правильно ли они освещают дорогу. Для этого можно воспользоваться простым тестом: выберите ночь и найдите участок дороги, где нет уличного освещения. Включите фары и проедьте по этому участку, обращая внимание на то, как освещается дорога. Правильно отрегулированные фары должны обеспечивать четкое освещение дороги впереди, не ослепляя встречные автомобили.
2. Проверка угла наклона
Убедитесь, что фары не направлены слишком высоко или низко. Для этого можно использовать стену или гараж. Подъедьте к стене на расстоянии около 7-10 метров, включите фары и отметьте, где падает свет. Верхняя граница светового пятна должна находиться на уровне центра фары или чуть ниже. Если это не так, возможно, потребуется повторная регулировка.
3. Осмотр состояния фар
Регулярно проверяйте состояние стекол фар. Со временем они могут покрываться налетом, царапинами или желтизной, что ухудшает светопропускание. Если вы заметили, что фары стали тусклыми, рассмотрите возможность их полировки или замены. Чистота стекол также важна для обеспечения максимальной яркости света.
4. Проверка электрической системы
После регулировки фар стоит проверить и электрическую систему, включая предохранители и соединения. Убедитесь, что лампы работают исправно и не перегорели. Если одна из лампочек не светит, замените ее на новую, чтобы избежать неравномерного освещения дороги.
5. Регулярное обслуживание
Регулировка фар — это не разовая процедура. Рекомендуется проверять их положение и состояние не реже одного раза в год, а также после каждой замены колес или при проведении других работ, связанных с подвеской автомобиля. Это поможет избежать проблем с освещением и повысит безопасность на дороге.
6. Использование качественных ламп
При замене лампочек выбирайте только качественные и проверенные бренды. Некачественные лампы могут не только плохо светить, но и быстро выходить из строя, что потребует частой замены и дополнительных затрат.
7. Обращение к специалистам
Если вы не уверены в своих силах или не можете добиться нужного результата, не стесняйтесь обратиться к профессионалам. Специализированные сервисы имеют необходимое оборудование и опыт для точной регулировки фар, что обеспечит вам безопасность на дороге.
Следуя этим советам, вы сможете не только правильно отрегулировать фары, но и поддерживать их в идеальном состоянии, что значительно повысит вашу безопасность и комфорт при вождении.
- Читайте также:
Вопрос-ответ
Как проверить правильность регулировки фар?
Для проверки правильности регулировки фар можно воспользоваться стендом для регулировки или провести тест на стене. Для этого необходимо установить автомобиль на ровной поверхности, включить фары и отметить на стене уровень света. Правильная регулировка подразумевает, что верхняя граница светового пятна должна находиться на уровне центра фары или чуть ниже.
Что делать, если фары светят слишком высоко или низко?
Если фары светят слишком высоко или низко, необходимо отрегулировать их с помощью специальных винтов, расположенных на корпусе фар. Обычно один винт отвечает за вертикальную регулировку, а другой — за горизонтальную. Поворачивая винты по часовой или против часовой стрелки, можно добиться нужного положения светового пучка.
Какие инструменты понадобятся для регулировки фар?
Для регулировки фар своими руками вам понадобятся простые инструменты: крестовая и плоская отвертка, а также уровень или рулетка для точного измерения высоты светового пятна. В некоторых случаях может понадобиться фонарик для лучшей видимости при работе с фарами в темное время суток.
Советы
СОВЕТ №1
Перед началом регулировки фар убедитесь, что автомобиль находится на ровной поверхности и загружен так, как вы обычно ездите. Это поможет достичь более точных результатов при настройке света.
СОВЕТ №2
Используйте стену или экран для проверки положения светового пучка. Установите автомобиль на расстоянии около 7-10 метров от стены и отметьте уровень света, чтобы понять, как он должен быть направлен.
СОВЕТ №3
Регулируйте фары поочередно, начиная с ближнего света. Обратите внимание на то, чтобы световой пучок был направлен немного ниже горизонтальной линии, чтобы не ослеплять встречные автомобили.
СОВЕТ №4
После завершения регулировки проверьте работу фар в темное время суток. Это поможет убедиться, что свет правильно настроен и обеспечивает хорошую видимость на дороге.
