Деформация кузова автомобиля — распространенная проблема владельцев после аварий или механических повреждений. Исправление деформаций восстанавливает внешний вид автомобиля и обеспечивает его безопасность. В статье рассмотрим методы устранения деформации кузова, включая высокотехнологичное оборудование и традиционные инструменты. Эта информация будет полезна автолюбителям и специалистам в кузовном ремонте.
Определение деформации кузова
Итак, что такое деформация кузовных элементов легкового автомобиля? Деформацией называют любое изменение размеров и форм кузова, возникающее в результате воздействия различных физических факторов. Это может быть, например, мелкий камень, выброшенный из-под колес встречного транспортного средства, который оставляет небольшую вмятину. Часто кузов автомобиля страдает от падения веток с деревьев или столкновения с пролетающими птицами. Однако наиболее серьезные повреждения возникают в результате мелких или крупных дорожно-транспортных происшествий. Такие повреждения могут сделать кузов легкового автомобиля совершенно непригодным для использования, и владельцу зачастую не остается ничего, кроме как отправить своего железного друга на металлолом.
Независимо от причин возникновения деформации, важно понимать, что дальнейшая эксплуатация автомобиля с поврежденным кузовом может быть не только неудобной, но и представлять опасность для водителя и пассажиров.
Из-за нарушения заданных производителем размеров кузова автомобиля может ухудшиться работа подвески, рулевого управления и других систем. Поэтому вопрос деформации кузова всегда остается актуальным и требует особого внимания со стороны автолюбителей.
Эксперты в области кузовного ремонта выделяют несколько эффективных методов устранения деформации автомобильного кузова. Одним из наиболее распространенных является метод вытяжки, который позволяет восстановить геометрию кузова с помощью специализированного оборудования. Этот процесс включает в себя использование гидравлических домкратов и вытяжных рам, что обеспечивает точное выравнивание поврежденных участков.
Другим важным методом является термическая обработка, при которой деформированные элементы кузова нагреваются до определенной температуры, что позволяет им вернуть первоначальную форму. Также активно применяются технологии холодной вытяжки, которые позволяют минимизировать риск повреждения лакокрасочного покрытия.
Современные специалисты все чаще используют методы, основанные на компьютерной диагностике, что позволяет точно определить степень деформации и выбрать оптимальный способ восстановления. Важно отметить, что выбор метода зависит от типа повреждения и материала кузова, что подчеркивает необходимость профессионального подхода к ремонту.
https://youtube.com/watch?v=0kPKANyGskU
Виды деформации кузова

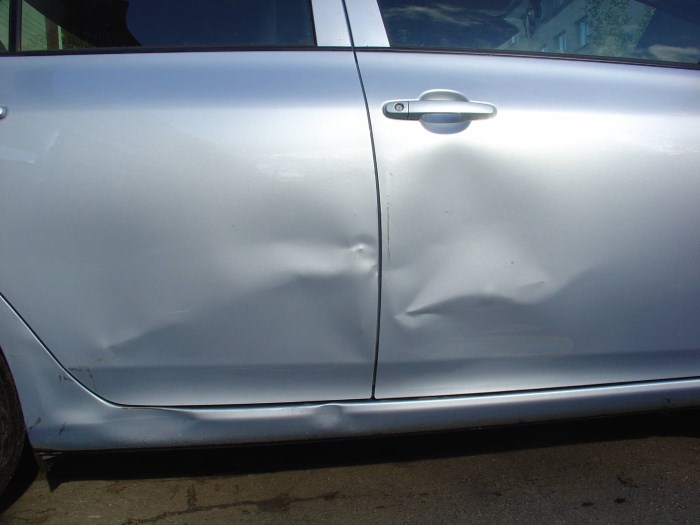

Условно повреждения кузова легкового автомобиля можно разделить на несколько степеней, которые классифицируются в зависимости от сложности деформации. Самая простая деформация возникает вследствие ударов по кузову мелких посторонних предметов или столкновений с небольшими препятствиями. Такое повреждение имеет небольшую площадь, довольно легко и недорого ремонтируется. Обычно все заканчивается рихтовкой или вытягиванием простыми приспособлениями.
Более серьезные деформации кузовных деталей возникают при наезде на большие препятствия или в результате длительной и неаккуратной эксплуатации автомобиля. В первом случае повреждения могут задевать одну или несколько кузовных деталей одновременно, что значительно усложняет ремонт и увеличивает его стоимость. Во втором случае деформация может быть и не видна, но она чувствуется водителем из-за не комфортности езды и заметна на неправильной работе подвески. Такие повреждения приводят к усиленному износу покрышек, ухудшению управляемости автомобилем, и несут за собой особую опасность.

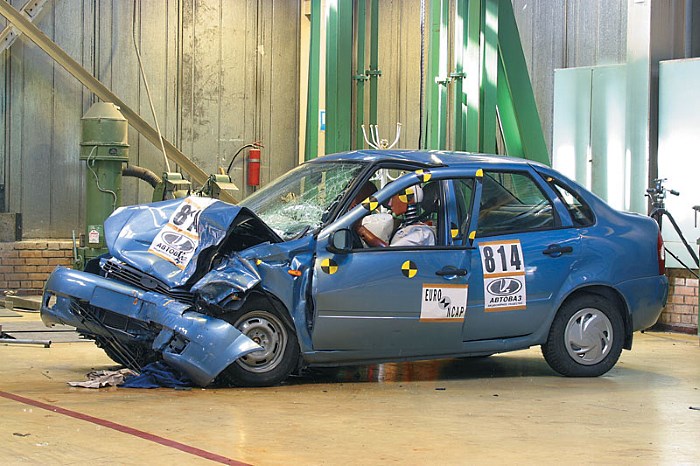

Самый сложный вид деформации кузова легкового автомобиля возникает вследствие крупных ДТП. При этом страдают не только наружные детали кузова, но и несущие конструкции, призванные придавать жесткости автомобилю. В некоторых случаях после ДТП автомобиль уже не поддается восстановлению, так как нарушена общая конструкция кузова, и ремонт будет нецелесообразным.
Даже если удастся восстановить общую геометрию, то жесткость будет безвозвратно потеряна, что само собой сделает дальнейшую эксплуатацию такого автомобиля небезопасной для водителя и пассажиров.
При всех видах деформации кузова существуют особые способы для восстановления первоначального вида автомобиля. В зависимости от сложности и степени повреждения кузовных деталей определяется методика и последовательность восстановительных работ. С этими вопросами можно будет ознакомиться немного ниже. А перед этим стоит рассмотреть вопрос о том, почему же конструкторы автомобилей преднамеренно делают кузов автомобиля так легко деформируемым.
| Метод устранения деформации | Описание | Применяемое оборудование/материалы |
|---|---|---|
| Вытягивание (споттер) | Локальное вытягивание вмятин с помощью точечной сварки и обратного молотка. | Споттер, обратный молоток, вытяжные шайбы, электроды. |
| Рихтовка (ручная) | Выравнивание деформированных участков кузова с помощью молотков, наковален и других ручных инструментов. | Рихтовочные молотки, наковальни, поддержки, лопатки, напильники. |
| Гидравлическое вытягивание | Вытягивание крупных деформаций с использованием гидравлических растяжек и домкратов. | Гидравлические растяжки, домкраты, цепи, захваты, упоры. |
| Вакуумное вытягивание | Удаление небольших вмятин без повреждения лакокрасочного покрытия с помощью вакуумных присосок. | Вакуумные присоски, клеевые системы (для PDR). |
| PDR (Paintless Dent Repair) | Удаление вмятин без покраски с помощью специальных инструментов, воздействующих на металл с обратной стороны. | PDR-инструменты (крючки, рычаги, молотки), клеевые системы, лампы для контроля. |
| Нагрев и охлаждение | Локальный нагрев металла с последующим быстрым охлаждением для восстановления его формы. | Газовая горелка, индукционный нагреватель, вода, сжатый воздух. |
| Замена элемента | Полная замена сильно деформированного элемента кузова на новый или б/у. | Сварочное оборудование, режущий инструмент, крепеж, новый/б/у элемент. |
| Шпатлевание и покраска | Заполнение мелких неровностей шпатлевкой и последующая покраска для восстановления внешнего вида. | Шпатлевка, грунтовка, краска, лак, шлифовальные машинки, краскопульт. |
Интересные факты
Вот несколько интересных фактов о методах устранения деформации автомобильного кузова:
-
Метод вытягивания: Один из самых распространенных методов восстановления кузова — это вытягивание. Специальные инструменты, такие как вытяжные станки и клеевые системы, позволяют механикам аккуратно вытягивать вмятины и деформации, восстанавливая первоначальную форму кузова. Этот метод особенно эффективен для небольших вмятин и повреждений.
-
Термическое восстановление: В некоторых случаях для устранения деформаций применяется термическое восстановление. С помощью специальных тепловых пушек или инфракрасных ламп кузов нагревается до определенной температуры, что позволяет металлу стать более податливым. После этого кузов можно аккуратно выпрямить, а затем охладить, чтобы зафиксировать новую форму.
-
Использование современных технологий: В последние годы в восстановлении кузовов все чаще применяются технологии, такие как 3D-сканирование и компьютерное моделирование. Эти технологии позволяют точно определить степень деформации и разработать оптимальный план восстановления, что значительно повышает качество ремонта и сокращает время работы.
Эти методы позволяют не только восстановить внешний вид автомобиля, но и сохранить его структурную целостность и безопасность.
https://youtube.com/watch?v=YhreFlA-h4Q
Пассивная безопасность автомобиля
Как уже было отмечено ранее, деформация кузовных элементов может приносить не только проблемы, но и определенные преимущества. Дело в том, что автомобили разрабатываются таким образом, что при столкновениях в серьезных ДТП кузовные детали, деформируясь, поглощают значительную часть кинетической энергии. Это позволяет снизить нагрузку от удара на ту часть кузова, где располагаются водитель и пассажиры. В результате уменьшаются инерционные силы, а время полной остановки автомобиля немного увеличивается. Часто именно этой доли секунды или миллиметра достаточно, чтобы избежать серьезных последствий для участников аварии.
Ранее этому аспекту не уделяли должного внимания. Кузова автомобилей изготавливались прочными и долговечными. Однако такие машины в авариях оказывались крайне небезопасными. Жесткий кузов не гасил силу удара, передавая её на водителя и пассажиров. Со временем производители начали учитывать этот момент в проектировании автомобилей. Низкая прочность кузова теперь работает на безопасность в сочетании с ремнями и подушками безопасности. Это неоднократно подтверждалось в ходе специальных краш-тестов, которые развенчивают миф о том, что производители экономят на металле.
Современные автомобили проектируются с акцентом на легкую деформацию передней и задней части кузова. Это связано с тем, что большинство аварий приводит к повреждениям именно этих зон. По статистике, более 95% аварий затрагивают переднюю и заднюю части автомобиля. Боковые элементы подвергаются ударам реже, хотя также проектируются с усиленными конструкциями стоек. Согласно той же статистике, на боковины приходится всего 5% аварий.
Таким образом, современные автомобили намеренно разрабатываются с учетом легкости деформации. Все рассчитывается так, что при аккуратной эксплуатации кузовные детали сохраняют свою геометрию на протяжении длительного времени. Лишь время от времени, спустя несколько лет, требуется проверка геометрии и её восстановление при необходимости. Если же автомобиль оказывается в аварии, деформация кузовных элементов помогает защитить находящихся в салоне от серьезных повреждений и травм.

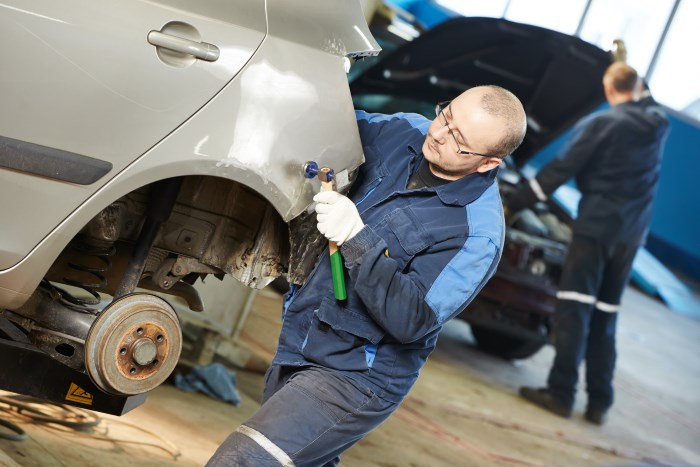

Устранение мелкой деформации рихтованием
Самые мелкие деформации, которые имеют небольшую площадь, исправляются при помощи элементарной рихтовки. Для этого используются специальные инструменты в виде резиновых молотков, рычагов и прочего. Такой ремонт не требует особой квалификации, однако должен выполняться с большой точностью и аккуратностью. Следует отметить, что рихтованию абсолютно не поддаются детали, которые были до этого повреждены коррозией. В таких случаях более целесообразно полностью заменить деталь или провести дополнительно удаление коррозии с наложением латок или шпатлевки.
Рихтование применяется как этап восстановительного ремонта и в более серьезных случаях. При сильных повреждениях кузова применяется комплексное восстановление, и рихтовка занимает в нем немаловажную роль.
Те места кузова, которые не удалось вытянуть специальным оборудованием, рихтуются вручную. Также рихтование применяется и после вытяжки деталей, что позволяет добиться более высокой точности в восстановлении геометрии кузова.
Отдельно стоит упомянуть о рихтовании деталей кузова легкового автомобиля при помощи немецкой технологии, которая не требует последующих лакокрасочных работ. Она применима при наличии повреждений, когда лакокрасочное покрытие осталось целым, а на поверхности кузова имеются небольшие вмятины. Эта работа требует специального оборудования и приспособлений, а также соответствующей квалификации ремонтника.

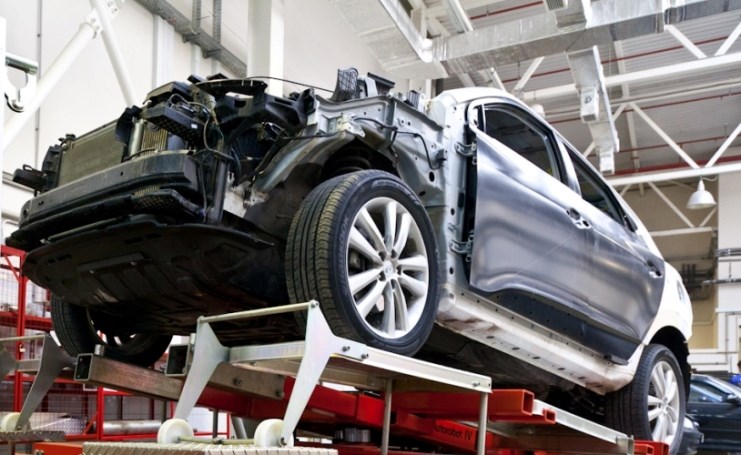

Ликвидация деформации кузова вытягиванием
Восстановление деформированного кузова легкового автомобиля – это сложный процесс, который включает в себя вытягивание. Такой вид ремонта требует наличия дорогостоящего современного оборудования, которое есть не в каждой кузовной мастерской. Для успешного выполнения этой процедуры необходимо не только вытягивающее, но и измерительное оборудование.
Западные производители предлагают измерительные и вытяжные устройства, использующие компьютерные технологии для точного измерения геометрии кузова. Контрольные расстояния между ключевыми точками кузова измеряются с помощью датчиков, которые передают свои координаты на компьютер.
Программа обрабатывает полученные данные и на основе информации из своей базы формирует отчет о состоянии геометрии кузова автомобиля. Эти измерения обладают высокой точностью и не могут сравниться с определением нарушений геометрии «на глаз» или с использованием механических измерительных инструментов.
После этого специалист принимает решение о методах исправления выявленных проблем. Импортное оборудование позволяет практически автоматически устранить большинство дефектов кузова. Однако в случаях нестандартных или серьезных повреждений может потребоваться ручная корректировка работы программы. Важно отметить, что такое оборудование требует времени для восстановления каждой детали, что позволяет постепенно изменять форму металла, не нарушая его структуру.
Выравнивание геометрии кузова осуществляется с помощью специальных зажимов и приспособлений, которые устанавливаются в определенных местах. Для вытягивания деталей используется гидравлический привод, управляемый компьютером. Это обеспечивает невероятную точность, которую сложно достичь вручную.
Кроме высокотехнологичного оборудования от зарубежных производителей, для вытягивания деформированных кузовных элементов могут применяться и ручные инструменты. Хотя они не обеспечивают такой же точности, как компьютерные системы, их стоимость значительно ниже, и они проще в использовании. Тем не менее, опыт и навыки мастера в этом случае играют ключевую роль.
https://youtube.com/watch?v=AMIvsGA9zKQ
Ремонт деформации кузова после крупного ДТП
В результате крупного ДТП обычно страдают одновременно несколько кузовных деталей. Восстановление автомобиля в таких случаях занимает очень много времени и требует немало средств. Если же все-таки принимается решение восстанавливать чрезмерно деформированный автомобиль, то для этого применяются все методы и способы комплексно.
Для начала полностью удаляются все детали, которые выровнять или вытянуть не получится. Такие детали могут иметь разрывы металла, полное изменение геометрии и так далее. То есть проще будет такие детали полностью снять и заменить на новые. Если же деталь несъемная, то участок заменяется кусками металла, который подбирается по структуре и прочим параметрам.
Когда все детали, которые не подлежат рихтовке или вытягиванию сняты, то кузов выравнивают при помощи вышеописанных способов. После процедур рихтования и вытягивания устанавливаются новые детали, которым нашлась замена. Они также подгоняются под общую геометрию в соответствии с установленными размерами между контрольными точками. После окончания сборки кузова проводится контрольный замер геометрических параметров, и автомобиль отдается на покраску.
Использование современных технологий и оборудования для ремонта кузова
В последние годы в области ремонта автомобильных кузовов наблюдается значительный прогресс благодаря внедрению современных технологий и оборудования. Эти инновации позволяют не только повысить качество ремонта, но и сократить время, необходимое для восстановления автомобиля после деформации.
Одним из ключевых направлений является использование компьютеризированных систем для диагностики и измерения геометрии кузова. Такие системы позволяют с высокой точностью определить степень деформации и выявить поврежденные участки. Например, 3D-сканеры создают цифровую модель кузова, что позволяет специалистам увидеть, какие элементы требуют восстановления или замены.
После диагностики часто применяются специальные вытяжные стенды, которые обеспечивают точное восстановление геометрии кузова. Эти стенды оснащены гидравлическими системами, которые позволяют аккуратно вытягивать поврежденные участки кузова до их первоначального состояния. Современные стенды могут быть настроены под конкретную модель автомобиля, что обеспечивает максимальную точность в процессе ремонта.
В дополнение к вытяжным стендам, для устранения деформаций используются и другие технологии, такие как термопластическая сварка и лазерная коррекция. Термопластическая сварка позволяет соединять элементы кузова без необходимости их замены, что значительно экономит время и средства. Лазерная коррекция, в свою очередь, позволяет точно выравнивать детали кузова с помощью лазерного луча, что обеспечивает высокую степень точности и минимизирует риск повторной деформации.
Также стоит отметить, что современные технологии окраски кузова, такие как безвоздушная распылительная система и порошковая покраска, позволяют добиться идеального покрытия и защиты от коррозии. Эти методы обеспечивают равномерное нанесение краски и сокращают время высыхания, что в свою очередь ускоряет весь процесс ремонта.
В заключение, использование современных технологий и оборудования для ремонта кузова автомобилей не только улучшает качество работ, но и делает процесс более эффективным. Это позволяет автосервисам предлагать своим клиентам высококачественные услуги по восстановлению автомобилей, что особенно важно в условиях растущей конкуренции на рынке.
Вопрос-ответ
Каковы виды деформации кузова автомобиля?
Деформации кузовных деталей – вмятины, складки, перекосы. Серьезные деформации кузова приводят к сдвигу отдельных деталей, чрезмерным вибрациям, излишней нагрузке на ходовую часть, нарушению устойчивости автомобиля. Наиболее серьезные деформации – это перекосы, приводящие к изменению геометрии кузова.
Чем вытягивают вмятины на авто?
На место вмятины клеят грибки-пистоны, используя специальный термический клей. За приклеенные пистоны с применением обратного молотка начинают вытягивать поврежденную поверхность. Такой способ подходит для устранения неглубоких дефектов.
Какой инструмент применяется для восстановления кузовов?
Для восстановления кузовов автомобилей применяется ряд инструментов, включая вытяжные стенды, кузовные клещи, молотки и наковальни, а также специальные устройства для выравнивания и ремонта вмятин. Эти инструменты позволяют исправлять деформации, восстанавливать геометрию кузова и обеспечивать качественное восстановление после аварий.
Советы
СОВЕТ №1
Перед тем как выбирать метод устранения деформации кузова, обязательно проконсультируйтесь с профессионалом. Специалист сможет оценить степень повреждений и предложить наиболее подходящий способ ремонта, будь то вытяжка, рихтовка или замена деталей.
СОВЕТ №2
Обратите внимание на использование современных технологий, таких как лазерная рихтовка. Этот метод обеспечивает высокую точность и минимизирует риск повторной деформации, что особенно важно для сохранения геометрии кузова.
СОВЕТ №3
Не забывайте о важности качественных материалов при ремонте. Использование оригинальных или сертифицированных запчастей и материалов поможет избежать проблем в будущем и продлит срок службы вашего автомобиля.
СОВЕТ №4
Регулярно проводите осмотр кузова на предмет мелких повреждений. Раннее выявление и устранение деформаций поможет избежать более серьезных проблем и затрат на ремонт в будущем.
