В статье рассмотрим процесс снятия натяжителя ремня генератора и замены натяжного ролика. Это важная процедура для исправной работы автомобиля. Проблемы с генератором, такие как шумы, перебои или ослабление ремня, могут указывать на неисправность натяжителя. Замена этих компонентов продлит срок службы генератора и обеспечит надежную работу электрической системы. Следуя нашим пошаговым инструкциям, вы сможете выполнить эту задачу самостоятельно, сэкономив время и деньги на сервис.

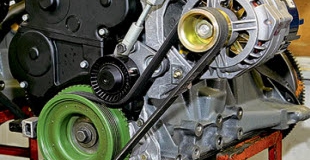

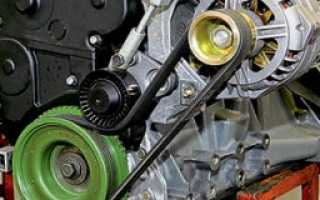

Как работает генераторный привод
Генератор — ключевой компонент автомобиля, отвечающий за производство электрической энергии, питание бортовых электроприборов и заряд аккумулятора.
Для его стабильной работы используется привод, который передает вращение от кривошипного вала двигателя и начинает функционировать сразу после запуска двигателя.
Ремень передает энергию, и его вращение должно быть интенсивным для генерации необходимого напряжения.
Корректная работа генератора возможна только при правильном натяжении ремня. Недостаточное натяжение может привести к провисанию и проскальзыванию на шкивах, а чрезмерное — к износу подшипников и повышенной нагрузке на генератор, шкивы и сам ремень.
Работа ремня генератора зависит от нескольких элементов, образующих узел с единым принципом функционирования.
Снятие натяжителя ремня генератора и его замена — задача, требующая внимательности и аккуратности. Эксперты рекомендуют начать с отключения аккумулятора для обеспечения безопасности. Затем следует осмотреть доступ к натяжителю и, при необходимости, снять защитные элементы. Используя специальный ключ, нужно ослабить натяжение ремня, после чего аккуратно снять его с шкива. Далее, откручиваются болты, крепящие натяжитель, и он извлекается. При установке нового натяжителя важно убедиться в его совместимости с моделью автомобиля. После установки натяжителя, ремень следует правильно натянуть и проверить его работу, чтобы избежать возможных проблем в будущем.
Эффект натяжения
За фиксацию узла отвечает кронштейн. Он прочно сидит на блоке силового агрегата, крепится несколькими болтами. Ремень вращается через натяжной ролик, оснащенный внутренним подшипником. Сам ролик тоже надежно зафиксирован от прокручивания фиксатором-болтом.
Примечательно, что есть несколько вариантов модификаций приспособления:
- для лучшего эффекта натяжения ролик настраивают с помощью вращения эксцентрика (после того, как достигнуто требуемое натяжение, ролик фиксируется болтом);
- сам ролик фиксируется на кронштейне подвижного типа (чтобы осуществить натяг ремня, можно использовать болт кронштейна).
Вообще, регулировка натяжения априори предусмотрена конструктивно. Интересно, что на старых моделях авто регулировка натяжения ремня осуществлялась посредством самого генератора.
Читайте также:
В старых машинах генератор крепился в двух местах. Одна из точек крепления была регулировочной. Генератор можно было оттянуть в сторону от ДВС, расслабив или сняв одну гайку крепления. Таким образом, обеспечивалось требуемое натяжение, и в конце гайка затягивалась.
Внимание. На старых авто такой вариант регулировки был возможен благодаря несложной форме ремня. И находился он только между двумя шкивами, не так как на современных автомобилях, имеющих более сложную конфигурацию.
Сейчас появилось множество добавочных элементов, получивших привод от шкива кривошипного вала. Одновременно с ремнем генератора, вращение от коленвала получает насос помпы, компрессор кондиционера и т.д. А из-за того что ремень один, провести регулировку приводного элемента самим генератором уже не получается.
Кроме того, ремень сидит не на двух шкивах, как раньше, а на четырех. А оборудование, которое ремень приводит в действие, находится на разных уровнях по отношению друг к другу.
| Шаг | Действие | Важные замечания |
|---|---|---|
| 1 | Отсоедините отрицательную клемму от аккумулятора. | Это предотвратит повреждение электронных компонентов автомобиля. |
| 2 | Ослабьте натяжение ремня генератора. | Метод ослабления зависит от типа натяжителя (болт, рычаг, автоматический). Используйте соответствующий инструмент. |
| 3 | Снимите ремень генератора. | Убедитесь, что ремень свободно снят со всех шкивов. |
| 4 | Открутите крепежные болты натяжителя. | Запомните порядок и расположение болтов. Возможно потребуется специальный инструмент. |
| 5 | Снимите старый натяжитель. | Будьте осторожны, некоторые натяжители могут содержать пружину под давлением. |
| 6 | Установите новый натяжитель. | Убедитесь, что новый натяжитель правильно установлен и зафиксирован. |
| 7 | Затяните крепежные болты натяжителя. | Затягивайте болты с указанным в руководстве по ремонту моментом затяжки. |
| 8 | Установите ремень генератора. | Убедитесь, что ремень правильно установлен на всех шкивах и натянут. |
| 9 | Проверьте натяжение ремня. | Натяжение должно быть достаточным, но не чрезмерным. Используйте для проверки соответствующий инструмент или метод. |
| 10 | Подключите отрицательную клемму к аккумулятору. | Проверьте работу генератора. |
Интересные факты
Вот несколько интересных фактов о снятии и замене натяжителя ремня генератора:
-
Инструменты и подготовка: Для замены натяжителя ремня генератора часто требуется минимальный набор инструментов, включая ключи и отвертки. Однако важно заранее ознакомиться с руководством по эксплуатации вашего автомобиля, так как в некоторых моделях может потребоваться специальный инструмент для снятия натяжителя.
-
Проверка состояния ремня: При замене натяжителя рекомендуется также проверить состояние самого ремня генератора. Износ ремня может привести к неправильной работе натяжителя и, как следствие, к его преждевременному выходу из строя. Если на ремне есть трещины или признаки износа, его также следует заменить.
-
Регулировка натяжения: После установки нового натяжителя важно правильно отрегулировать натяжение ремня. Слишком слабый или слишком натянутый ремень может привести к его быстрому износу или повреждению других компонентов двигателя. Правильное натяжение обычно указывается в руководстве по эксплуатации автомобиля.

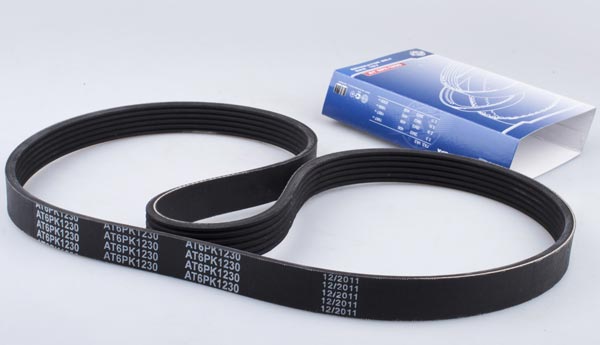

Ремень
Нормальное функционирование возможно только при наличии целостного ремня. Если его края растянуты или материал расслаивается, ремень непригоден для использования.
На ремне не должно быть продольных или поперечных разрывов. При осмотре не должно быть трещин или других признаков износа.
Мастера, заметив слабое натяжение и проблемы с генератором, часто пытались отрегулировать узел или заменить детали, но их усилия оказывались напрасными. Ошибка заключалась в том, что специалист не обратил внимания на состояние ремня, который был изношен до предела, исключая возможность натяжки.
Большинство ремней, быстро выходящих из строя, изготавливаются из материалов низкого качества. Поэтому при выборе ремня важно обращать внимание на его качество и приобретать оригинальные изделия, соответствующие стандартам.
-
Читайте также:
Также причиной быстрого износа может стать попадание на ремень масла или других технических жидкостей.

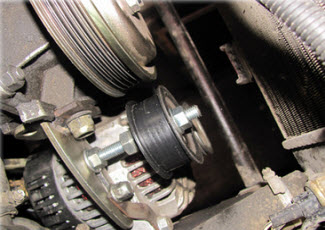

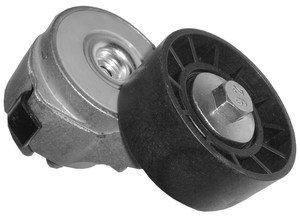

Ролик
Это один из компонентов узла, который на вес золота. Именно на ролик возлагается вся нагрузка, именно он в ответе за нормальную работу приводного ремня. Четко подмечено, что он сродни золотнику – мал, да удал.
Ролик натяжителя ремня генератора и есть тот самый, казалось бы, незначительный элемент, про который было сказано в начале статьи. Второстепенная, как кажется некоторым, составляющая автомобильной системы, на самом деле, выполняет главенствующие функции. Выход из строя ролика – это перелом всей системы, в этом можно быть уверенным на все сто.
Очень часто, когда свистит ремень, владелец решает заменить сам генератор или ремень, а в некоторых случаях, обновляет подшипник. Но каково бывает его удивление, когда после всех этих манипуляций ничего толком не меняется. На самом деле, причина кроется в натяжителе и его ролике.
Ролик – деталь, которая в самую последнюю очередь обращает на себя внимание. Многие, даже работники сервисов (большей частью новички), ошибочно полагают, что ролик натяжителя – штука вечная. В действительности, это не так.
Стоит изучить его принцип работы, как все становится ясно. Ролик обеспечивает четкую работу узла, за счет него возможно проведение натяжения.
На сегодняшний день существует несколько модификаций ролика. Как правило, самыми эффективными считаются ролики со смещенным центром. Более простую конструкцию имеют натяжители, зафиксированные обыкновенным болтом непосредственно на подвижный кронштейн.
Какой бы модели не был ролик, за ним нужен глаз да глаз. Следить за состоянием детали рекомендуется периодически, страхуясь от получения более сложных и затратных проблем.
-
Читайте также:

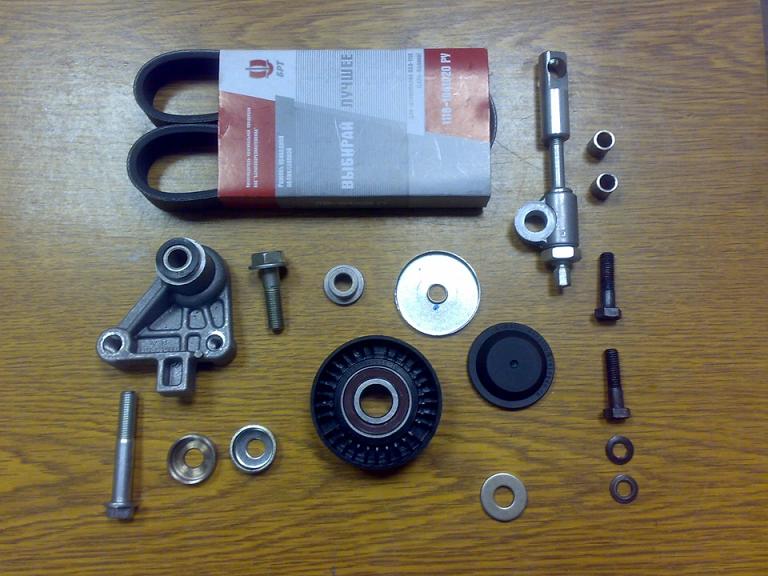

Снятие и замена
Несмотря на сложность конструкции привода, механизм натяжного ролика довольно прост. Главный элемент — внутренний подшипник, состояние которого следует проверять регулярно.
Плавный вращающий момент подшипника указывает на его исправность. Шум или скрип сигнализируют о необходимости замены.
Дергание на холостом ходу также свидетельствует о неисправности ролика.
Для замены устройства зафиксируйте кривошипный вал. Это можно сделать с помощью монтировки, вставив стержень между зубьями диска.
Следуйте этим шагам:
- Ослабьте болт, крепящий ролик к кронштейну.
- Удалите его полностью.
- Снимите натяжитель.
Установите новое устройство на место старого, отрегулируйте натяжение и проверьте работу узла.
Для снятия понадобятся:
- монтировка;
- плоскогубцы или пассатижи;
- набор отверток;
- ключ накидного типа или вороток с головкой нужного размера;
- набор гаечных ключей.
Алгоритм снятия натяжителя ремня генератора:
- Отведите ролик в сторону радиатора по часовой стрелке с помощью накидного ключа или воротка.
- Снимите корпус воздушного фильтра.
- Уберите кронштейн, удерживающий бачок гидроусилителя руля.
- Открутите ролик натяжителя, ослабив болт против часовой стрелки.
- Открутите верхний и нижний болты натяжителя.
- Вытяните натяжитель (удобнее это сделать снизу).
Процедура снятия и замены натяжителя должна завершаться диагностикой и повторным осмотром.
Проверка состояния новых компонентов
Перед тем как установить новый натяжитель ремня генератора, важно убедиться в его исправности и соответствии требованиям вашего автомобиля. Это поможет избежать проблем в будущем и гарантирует надежную работу системы. Вот несколько шагов, которые следует выполнить для проверки состояния новых компонентов:
- Визуальный осмотр:
Первым делом проведите визуальный осмотр нового натяжителя. Убедитесь, что на нем нет видимых повреждений, трещин или деформаций. Проверьте, чтобы все крепежные элементы были на месте и не имели коррозии.
- Проверка подшипников:
Натяжитель должен свободно вращаться. Для этого аккуратно прокрутите его вручную. Если вы заметили заедание или шум, это может указывать на неисправность подшипников, и натяжитель следует заменить.
- Проверка натяжения:
Некоторые натяжители имеют встроенные механизмы, которые обеспечивают автоматическое натяжение ремня. Убедитесь, что механизм работает правильно, и что натяжитель может обеспечить необходимое натяжение ремня генератора.
- Сравнение с оригиналом:
Если у вас есть возможность, сравните новый натяжитель с оригинальным. Проверьте размеры, форму и расположение крепежных отверстий. Это поможет убедиться, что новый компонент подходит для вашего автомобиля.
- Проверка маркировки:
Убедитесь, что на новом натяжителе есть все необходимые маркировки и сертификации. Это может быть логотип производителя, номер детали и другие идентификационные знаки, которые подтверждают качество и соответствие стандартам.
После выполнения всех этих проверок вы можете быть уверены, что новый натяжитель ремня генератора готов к установке. Это поможет избежать неприятных ситуаций и обеспечит надежную работу вашего автомобиля на протяжении долгого времени.
Вопрос-ответ
Как узнать, что натяжитель ремня генератора нуждается в замене?
Признаки, указывающие на необходимость замены натяжителя, включают необычные звуки (скрип или стук) при работе двигателя, ослабление ремня генератора, а также заметное износ или повреждение самого натяжителя. Если ремень начинает проскальзывать или не держит нужное натяжение, это также может быть сигналом о проблемах с натяжителем.
Какие инструменты понадобятся для замены натяжителя ремня генератора?
Для замены натяжителя вам понадобятся: ключи или головки подходящего размера, отвертка, возможно, торцевые ключи, а также специальный инструмент для снятия ремня, если он у вас есть. Также рекомендуется иметь под рукой смазку для крепежных элементов и чистую тряпку для удаления грязи.
Сколько времени занимает замена натяжителя ремня генератора?
Время, необходимое для замены натяжителя, может варьироваться в зависимости от модели автомобиля и опыта механика. В среднем, процесс может занять от 30 минут до 2 часов. Если у вас есть все необходимые инструменты и вы знакомы с процессом, замена может быть выполнена быстрее.
Советы
СОВЕТ №1
Перед началом работы обязательно отключите аккумулятор автомобиля. Это поможет избежать случайного короткого замыкания и обеспечит вашу безопасность во время замены натяжителя ремня генератора.
СОВЕТ №2
Запомните или сделайте фотографии расположения всех ремней и деталей перед их снятием. Это поможет вам правильно установить новый натяжитель и ремень на место, избегая путаницы и ошибок.
СОВЕТ №3
Используйте качественные инструменты для снятия и установки натяжителя. Это не только упростит процесс, но и снизит риск повреждения деталей вашего автомобиля.
СОВЕТ №4
После установки нового натяжителя проверьте натяжение ремня генератора. Он должен быть достаточно натянут, но не слишком тугим, чтобы избежать излишнего износа и повреждения компонентов.
