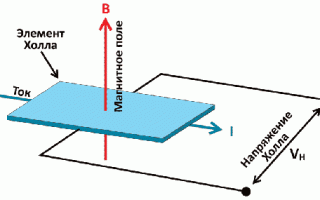

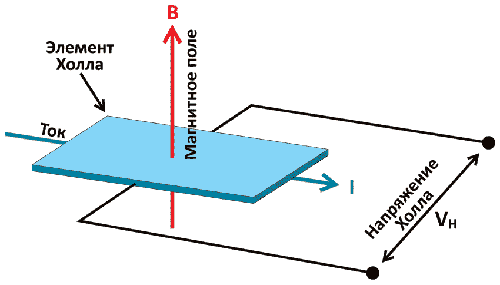

Эффект Холла, открытый физиком Эдвардом Холлом в 1879 году, — это явление, при котором в проводнике с электрическим током возникает поперечное электрическое поле под воздействием магнитного поля. Этот эффект стал основой для магнитных датчиков, широко используемых в автомобильной промышленности, электронике, медицине и автоматизации. В статье рассмотрим принципы работы датчиков на основе эффекта Холла, их типы и области применения, что поможет читателям понять их значимость и полезность.
Эффект Холла и его прогресс
Датчики Холла (ДХ) популярны благодаря тому, что их выходное напряжение определяется суммой двух величин.
С начала 70-х годов в промышленности начали использовать бесконтактные клавишные переключатели. Их преимущества включают высокую надежность, компактные размеры и долговечность, но также присутствуют недостатки, такие как высокая стоимость и повышенное потребление энергии.
ДХ — это устройство с щелевой конструкцией, работающей на магнитном или импульсном принципе. Первые называют аналоговыми, вторые — цифровыми.
Эффект Холла активно применяется в различных областях техники и продолжает развиваться благодаря исследованиям. В 80-х годах немецкий ученый, впоследствии лауреат Нобелевской премии, изучал эффект Холла при низких температурах и обнаружил, что напряженность магнитного поля изменяется скачками, а не плавно.
Скачок зависел от сочетания начальных физических констант и не зависел от свойств материала. Квантовая механика изменила эффект Холла, что привело к появлению квантового эффекта.
Позже квантовый эффект Холла стал объектом новых исследований с использованием искусственно созданного арсенид галлия. Образец отличался высокой чистотой, что позволяло электронам проходить через него свободно.
Этот эксперимент проводился при более низких температурах и мощных магнитных полях. Ученые обнаружили, что скачок сопротивления был значительно больше, чем у предыдущего исследования, что означало деление комбинации физических постоянных на дробное число, а не целое.
Это опровергло теорию о том, что заряд электрона является постоянной величиной, неделимой на части.
| Металл (сплав) | Т, °С | В, Тл | R, mj/k |
|---|---|---|---|
| Алюминий | -190 0 +300 +600 | 0,54 | -0,22 -0,33 -0,39 -0,41 |
| Золото | -190 0 +300 +600 | 0,54 | -0,715 -0,695 -0,721 -0,785 |
| Серебро | -190 0 +300 +600 | 0,54 | -0,925 -0,909 -0,949 -1,002 |
| Медь | -190 0 +300 +600 | 0,54 | -0,56 -0,513 -0,543 -0,587 |
| Железо | +26 | 0,3…1,7 | +5,5 |
| Кобальт | +100 +300 +460 +960 | 0,1…1,6 0,1…1,6 0,1…1,6 0,2…1 | +8,65 +21,2 +89,4 +200 |
| Морганец-сурьмо | +20 +320 | 0…2 0…2 | +1200 +10500 |
| Хром-теллур | 0 | 0-1,6 | -31500 |
Читайте также:
Эксперты в области физики и электроники отмечают, что эффект Холла является ключевым явлением для разработки современных магнитных датчиков. Этот эффект, открытый Эдвином Холлом в 1879 году, позволяет измерять магнитные поля с высокой точностью. Специалисты подчеркивают, что датчики на основе эффекта Холла находят широкое применение в различных отраслях, включая автомобильную промышленность, где они используются для определения положения и скорости вращения колес. Кроме того, такие датчики становятся все более популярными в мобильных устройствах и системах автоматизации. По мнению экспертов, дальнейшие исследования в этой области могут привести к созданию более чувствительных и компактных датчиков, что откроет новые горизонты для технологий, основанных на магнитных полях.
Виды ДХ
Применение ДХ на основе Холла подразумевают выбор магнитсистемы и сенсора, отличающего соответствующими эксплуатационными характеристиками. Два этих самых компонента объединены в систему, удовлетворяющую конкретное применение. Так как характеристики ДХ предопределены, то и применение их не требует каких-либо разработок, а состоит лишь в механическом сопряжении.
Рассмотрим основные виды ДХ, применяемых сегодня подробнее.
| Параметр | Описание | Влияние на работу датчика Холла |
|---|---|---|
| Магнитная индукция (B) | Величина магнитного поля, перпендикулярного плоскости датчика. | Прямо пропорционально напряжению Холла (VH). Изменение B приводит к изменению VH. |
| Ток через датчик (I) | Ток, протекающий через датчик Холла. | Прямо пропорционально напряжению Холла (VH). Изменение I приводит к изменению VH. |
| Толщина пластины датчика (d) | Расстояние между поверхностями пластины, по которым протекает ток. | Обратно пропорционально напряжению Холла (VH). Уменьшение d увеличивает VH. |
| Тип полупроводникового материала | Материал, из которого изготовлен датчик (например, кремний, арсенид галлия). | Влияет на чувствительность и температурную стабильность датчика. Разные материалы имеют разные коэффициенты Холла. |
| Температура | Температура окружающей среды. | Влияет на проводимость полупроводника и, следовательно, на напряжение Холла. Требуется компенсация температурных эффектов для повышения точности. |
| Линейность | Зависимость напряжения Холла от магнитной индукции. | Идеальный датчик имеет линейную характеристику. Отклонения от линейности влияют на точность измерений. |
| Чувствительность | Изменение напряжения Холла на единицу изменения магнитной индукции. | Определяет разрешающую способность датчика. Выражается в В/Т. |
Интересные факты
Вот несколько интересных фактов о эффекте Холла и магнитных датчиках на его основе:
-
Применение в различных отраслях: Датчики на основе эффекта Холла широко используются в различных областях, включая автомобильную промышленность (например, для определения положения коленчатого вала), электронику (в качестве датчиков положения и скорости) и даже в медицине (для создания магнитных датчиков в медицинских устройствах).
-
Открытие эффекта Холла: Эффект Холла был открыт американским физиком Эдвардом Холлом в 1879 году. Он заметил, что при пропускании электрического тока через проводник, помещенный в магнитное поле, возникает поперечное напряжение. Это открытие стало основой для разработки множества технологий, включая магнитные датчики.
-
Чувствительность и миниатюризация: Современные магнитные датчики на основе эффекта Холла могут быть очень чувствительными и компактными. Они способны обнаруживать магнитные поля с силой всего в несколько миллигаусс, что делает их идеальными для использования в мобильных устройствах, таких как смартфоны и планшеты, где пространство и энергопотребление имеют критическое значение.
![КАК РАБОТАЕТ ДАТЧИК ХОЛЛА [РадиолюбительTV 84]](https://i.ytimg.com/vi/R76YMdNY1qI/sddefault.jpg)

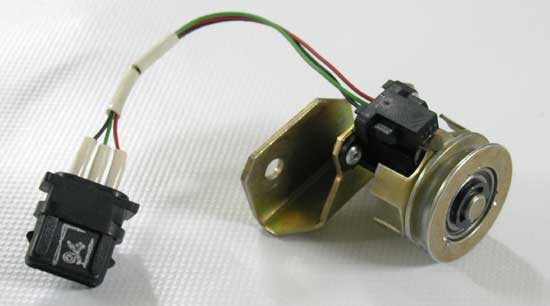

Ползунковый ДХ
Аналоговый прибор с цифровым выходом. Магнит с датчиком надежно закреплен в одном корпусе, защищенном от влияния магнита. Ползунковый датчик оснащен зазором, через который проходит металлическая перегородка или экран.
Конструкция ползункового датчика может варьироваться. Существует альтернативный вариант с установкой магнита со стороны датчика, что снижает магнитное сопротивление.
Перегородка или экран в ползунковых датчиках могут иметь несколько «зубцов», расстояния между которыми называются «окном».
Ползунковые датчики могут обладать уникальными параметрами.
ДХ цифровые
Эта разновидность датчиков считается более скоростной. Изготавливаются они с использованием цифры на выходе. Называют их еще токовыми ДХ, ведь они включают в свой состав сенсор и электромагнит. Они соединены в едином фюзеляже.
-
Читайте также:
Принцип функционирования ДХ базируется на законах электромагнита. Последний успешно создает магнитполе по обе стороны проводника при прохождении импульса. В данном случае плотность магнитного поля одинакова с величиной тока, идущего по проводнику.
Линейные ДХ
Существует тип датчиков холла (ДХ) с аналоговым выходом. Такой датчик включает ферритовое или стальное кольцо, чип сенсора и корпус.
Когда через проводник проходит электрический импульс, возникает магнитное поле, концентрирующее магнитный поток в области микросхемы.
Линейные датчики холла — эффективные устройства для мониторинга двигателей внутреннего сгорания (ДВС).
Линейный датчик холла измеряет соотношение, что, вместе с его конструктивными особенностями, обеспечивает надежную работу системы зажигания при высоких напряжениях и значительных токах.
Замкнутые ДХ
Такие регуляторы еще называются устройствами с замкнутой петлей тока. Такие ДХ усиливают выход, управляющий током. Генерируемое добавочным проводником магнитполе, направляется в противоположную сторону по сравнению со стандартной ситуацией. Такой ретроградный эффект является причиной того, что совокупное магнитполе равняется 0, а вторичное напряжение, проходя резистор, создает напряжение на выходе.
Существуют еще и другие разновидности ДХ, в том числе, имеющие принцип, основанный на механических переключателях. Однако такую широкую популярность, как описанные выше, они не получили.
-
Читайте также:

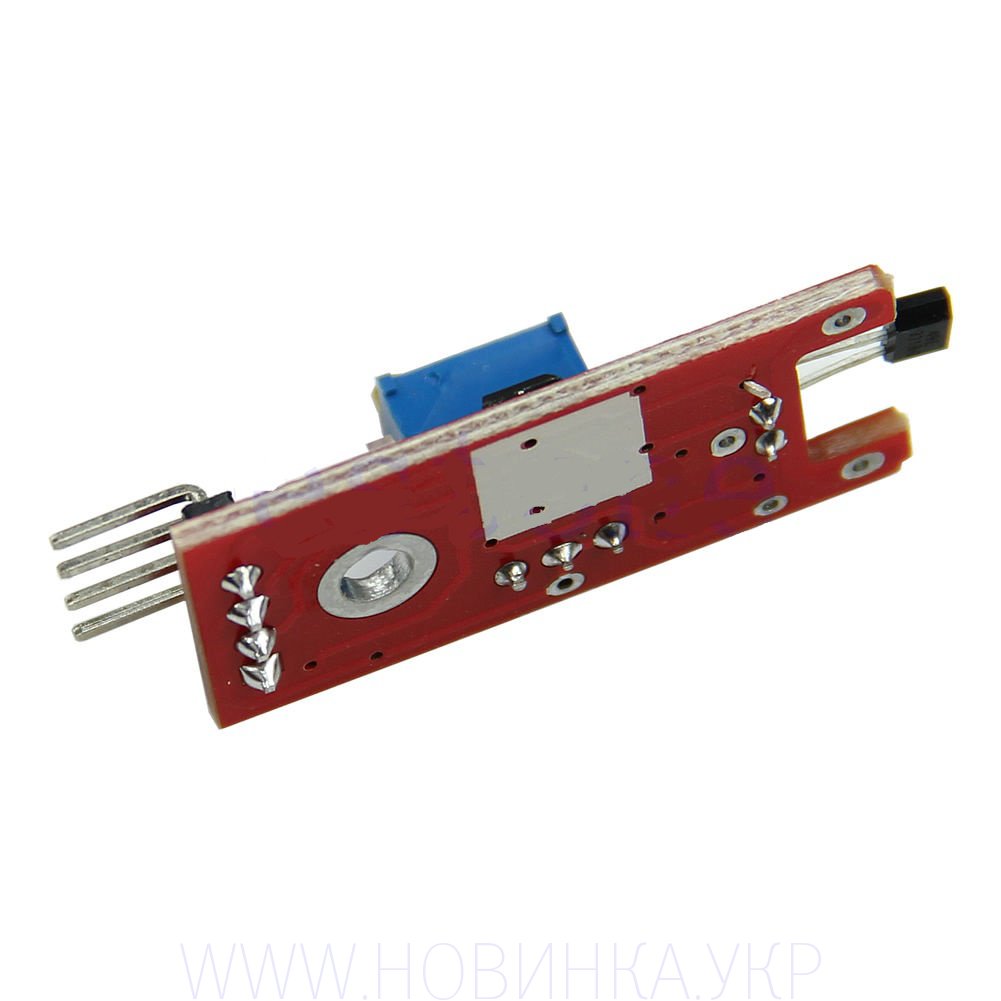

Благодаря датчикам сегодня радиолюбителями собирается масса различных устройств. Это могут быть игрушки, такие как левитрон или энкодер – контроллер. Последние уже используются, как самостоятельные измерители вращающихся объектов.
Современные энкодеры имеют большую востребованность, нашли применение в металлургии, упаковочно-розливной промышленности, на испытательных стендах и т. д.
Энкодеры бывают абсолютные и инкрементные. Первые способны определять положение предметов в цифре, т.е, более точнее. Они имеют массу преимуществ, используются в высокоточных системах, например, в станках с ЧПУ и т. д.
Вторая разновидность энкодера тоже выдает цифровой код, но только импульсный. Применяется для определения скорости вращения. По сравнению с абсолютным энкодером имеет много недостатков.
Применение датчиков Холла в различных отраслях
Датчики Холла, основанные на эффекте Холла, находят широкое применение в различных отраслях благодаря своей способности измерять магнитные поля и преобразовывать их в электрические сигналы. Эти устройства используются в самых разных сферах, включая автомобилестроение, промышленность, электронику и медицинские технологии.
В автомобилестроении датчики Холла играют ключевую роль в системах управления двигателем и трансмиссией. Они используются для определения положения коленчатого и распределительного валов, что позволяет оптимизировать работу двигателя и повысить его эффективность. Кроме того, датчики Холла применяются в системах ABS (антиблокировочная система тормозов) для контроля скорости вращения колес, что обеспечивает безопасность и стабильность автомобиля на дороге.

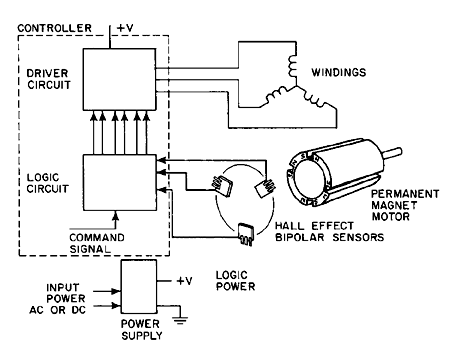

В промышленности датчики Холла используются для контроля и управления электродвигателями. Они позволяют точно определять скорость и направление вращения, что особенно важно в автоматизированных системах. Например, в конвейерных системах датчики Холла могут использоваться для отслеживания положения грузов и управления их перемещением. Также они применяются в системах позиционирования и автоматизации, где необходима высокая точность и надежность.
В области электроники датчики Холла находят применение в различных устройствах, таких как мобильные телефоны, планшеты и компьютеры. Они используются для определения ориентации устройства, что позволяет автоматически переключать экран между портретным и альбомным режимами. Кроме того, датчики Холла могут использоваться в системах защиты от несанкционированного доступа, например, в замках и системах сигнализации.
-
Читайте также:
Медицинские технологии также не обошли стороной применение датчиков Холла. Они используются в различных медицинских устройствах, таких как томографы и магнитно-резонансные томографы (МРТ), где необходимо точно измерять магнитные поля для получения качественных изображений. Кроме того, датчики Холла могут применяться в кардиомониторах для контроля работы сердца, а также в других медицинских устройствах, где требуется высокая точность измерений.
Таким образом, датчики Холла находят применение в самых различных отраслях, обеспечивая высокую точность и надежность измерений. Их универсальность и эффективность делают их незаменимыми в современных технологиях, способствуя развитию инновационных решений и улучшению качества продукции.
Вопрос-ответ
Что такое эффект Холла и как он работает?
Эффект Холла — это явление, при котором в проводнике, по которому течет электрический ток, возникает поперечное электрическое поле, если проводник помещен в магнитное поле. Это происходит из-за того, что движущиеся заряженные частицы (например, электроны) отклоняются под действием магнитного поля, создавая разность потенциалов, измеряемую как напряжение Холла.
Где применяются датчики на основе эффекта Холла?
Датчики на основе эффекта Холла широко используются в различных областях, включая автомобильную промышленность (например, для определения положения коленчатого вала), в электронике (для измерения тока), а также в системах автоматизации и управления, где требуется безконтактное измерение положения или скорости.
Каковы преимущества использования магнитных датчиков на основе эффекта Холла?
Преимущества магнитных датчиков на основе эффекта Холла включают высокую точность, надежность и долговечность. Они не имеют движущихся частей, что снижает износ и увеличивает срок службы. Кроме того, такие датчики могут работать в широком диапазоне температур и условий, что делает их универсальными для различных приложений.
Советы
СОВЕТ №1
Изучите основы работы датчиков Холла. Понимание принципа действия этих датчиков поможет вам лучше использовать их в своих проектах и выбрать подходящие компоненты для конкретных задач.
СОВЕТ №2
Обратите внимание на характеристики датчиков Холла, такие как чувствительность, диапазон напряжения и максимальный ток. Эти параметры могут существенно повлиять на эффективность и надежность вашего устройства.
СОВЕТ №3
Используйте экранирование и правильное размещение датчиков для минимизации влияния внешних магнитных полей. Это поможет избежать ложных срабатываний и повысит точность измерений.
СОВЕТ №4
Экспериментируйте с различными типами датчиков Холла (линейные, цифровые, аналоговые) для нахождения оптимального решения для вашей задачи. Каждый тип имеет свои преимущества и недостатки в зависимости от применения.
Датчики Холла, основанные на эффекте Холла, находят широкое применение в различных отраслях благодаря своей способности измерять магнитные поля и преобразовывать их в электрические сигналы. Эти устройства используются в самых разных сферах, включая автомобилестроение, промышленность, электронику и медицинские технологии.
В автомобилестроении датчики Холла играют ключевую роль в системах управления двигателем и трансмиссией. Они используются для определения положения коленчатого и распределительного валов, что позволяет оптимизировать работу двигателя и повысить его эффективность. Кроме того, датчики Холла применяются в системах ABS (антиблокировочная система тормозов) для контроля скорости вращения колес, что обеспечивает безопасность и стабильность автомобиля на дороге.
В промышленности датчики Холла используются для контроля и управления электродвигателями. Они позволяют точно определять скорость и направление вращения, что особенно важно в автоматизированных системах. Например, в конвейерных системах датчики Холла могут использоваться для отслеживания положения грузов и управления их перемещением. Также они применяются в системах позиционирования и автоматизации, где необходима высокая точность и надежность.
В области электроники датчики Холла находят применение в различных устройствах, таких как мобильные телефоны, планшеты и компьютеры. Они используются для определения ориентации устройства, что позволяет автоматически переключать экран между портретным и альбомным режимами. Кроме того, датчики Холла могут использоваться в системах защиты от несанкционированного доступа, например, в замках и системах сигнализации.
Медицинские технологии также не обошли стороной применение датчиков Холла. Они используются в различных медицинских устройствах, таких как томографы и магнитно-резонансные томографы (МРТ), где необходимо точно измерять магнитные поля для получения качественных изображений. Кроме того, датчики Холла могут применяться в кардиомониторах для контроля работы сердца, а также в других медицинских устройствах, где требуется высокая точность измерений.
Таким образом, датчики Холла находят применение в самых различных отраслях, обеспечивая высокую точность и надежность измерений. Их универсальность и эффективность делают их незаменимыми в современных технологиях, способствуя развитию инновационных решений и улучшению качества продукции.
