Как регулировать трамблер несколькими вариантами

Правильная регулировка трамблера зажигания влияет на работу двигателя и его производительность. В статье рассмотрим методы настройки трамблера, включая использование грузиков и пружин, что поможет оптимизировать зажигание и повысить эффективность автомобиля. Понимание этих процессов улучшит динамику и экономичность двигателя, а также продлит его срок службы, что важно для автолюбителей и механиков.

Два основных способа настройки трамблера

Начнем с первого метода. Перед установкой распределителя необходимо выставить 1-й цилиндр двигателя в верхнюю мертвую точку (ВМТ). Для этого закройте пальцем отверстие для сжатого воздуха в 1-м цилиндре и определите ВМТ по ощущаемому давлению.

Чтобы установить распределитель, проверьте коленчатый вал по часовой стрелке до совпадения меток на шкиве и блоке цилиндров. Информацию о метках можно найти в руководстве пользователя.

Снимите крышку трамблера и поверните бегунок так, чтобы он указывал на контакт 1-го цилиндра. В этом положении корпус распределителя устанавливается в двигатель.

Внимание. Если на распределителе установлен шестеренчатый привод, его нужно повернуть на 30 градусов против часовой стрелки перед установкой.

При установке трамблера в двигатель слегка покачивайте бегунок, чтобы распределитель правильно сел. Если бегунок окажется не в нужном положении, демонтируйте распределитель и установите его заново, учитывая ошибку.

Правильная регулировка трамблера на 1-й цилиндр осуществляется так:

• Выньте главный бронепровод из распределителя и заземлите его.
• Проверьте коленчатый вал до ВМТ по метке.
• Подключите мультиметр к трамблеру, установив его на 20 В постоянного тока.
• Проверьте зазоры контактной группы и состояние поверхностей.

Примечание. Вращайте распределитель по часовой стрелке, пока индикатор мультиметра не покажет 0,45. Затем поверните трамблер в обратном направлении до 12 В. В этом случае может раздаться щелчок искры на массу.

В таком положении трамблер считается правильно настроенным. Зафиксируйте его и установите крышку на место. Не забудьте вернуть бронепровод.

Второй метод настройки трамблера подходит для автомобилей на бензине супер или 93 и рекомендуется выполнять на работающем двигателе.

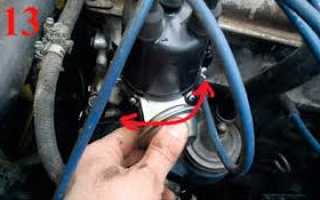

Распределитель поворачивается при запущенном двигателе против часовой стрелки. Обороты двигателя увеличатся, но при дальнейшем вращении работа станет нестабильной. Когда двигатель перестанет набирать обороты, медленно поверните распределитель в обратную сторону.

Примечание. Специалисты советуют повернуть трамблер в обратном направлении ровно на 2 градуса. В этом положении распределитель необходимо зафиксировать.

Проверить качество работы можно, резко увеличив обороты двигателя — он не должен заглохнуть или остановиться на несколько секунд.

Эксперты в области автомобильной техники подчеркивают важность правильной регулировки трамблера для обеспечения оптимальной работы двигателя. Один из распространенных методов — использование стробоскопа, который позволяет точно установить угол опережения зажигания. Этот способ обеспечивает высокую точность и позволяет избежать ошибок, связанных с визуальной оценкой.

Другой вариант — регулировка по меткам на шкиве коленчатого вала и корпусе трамблера. Этот метод требует внимательности, но может быть выполнен без специального оборудования. Также специалисты рекомендуют периодически проверять состояние свечей зажигания и высоковольтных проводов, так как их износ может влиять на эффективность работы трамблера.

Некоторые эксперты советуют использовать электронные системы зажигания, которые автоматически регулируют угол опережения в зависимости от условий работы двигателя. Это значительно упрощает процесс и повышает надежность системы. Важно помнить, что регулярная проверка и корректировка трамблера — залог долговечности и производительности автомобиля.

Совет о трамблёре

Тонкая настройка: грузики и пружины

Настройка грузиков начинается после этого. Это уже называется тонкой регулировкой трамблера. В данном случае идет настройка УОЗ, за что непосредственно отвечают корректоры – ЦНТР и ВК.

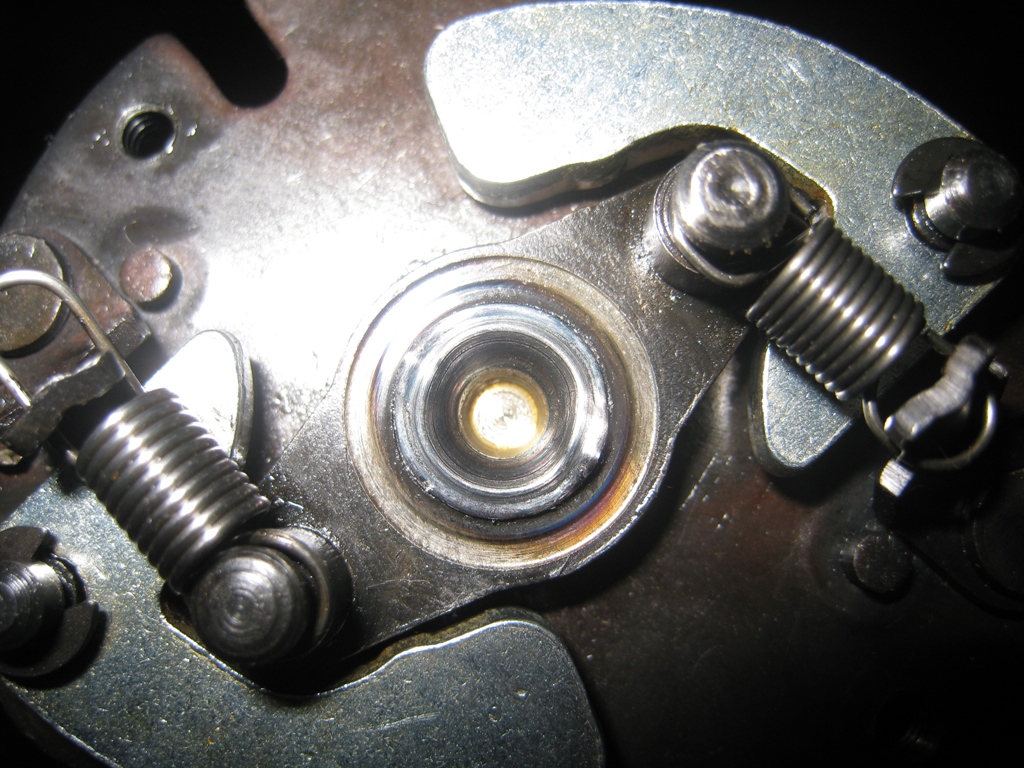

Первый, центробежный регулятор содержит два грузика и две пружины. При вращении распределительного ротора, грузики под воздействием ЦНТР силы расходятся по сторонам. В процессе этого сдвигается вал с кулачками или шторка (если система зажигания бесконтактная). Таким образом, контакты срабатывают заметно раньше.

В качестве противодействия ЦНТР силе выступают две пружинки, от которых зависит эффективное функционирование всей системы зажигания. Сами пружины разные, и это неспроста так сделано.

1. Первая пружинка длиннее, она в ответе за момент вступления в дело ЦНТР регулятора, осуществляющего натяжение. Одновременно с этим данная пружинка регулирует прямой угол до 1,2 тыс. оборотов в минуту, обеспечивая жесткость.
2. Вторая пружина короче, но она намного жестче первой. Корректирует момент излома, обеспечивая свободный ход.

Эксперты настаивают на том, что второй пружине должен быть обеспечен свободный ход. Однако некоторые автолюбители считают, что от этого возникает нестабильная работа ДВС на малых оборотах. Регулируется, якобы, натяжкой данной пружины.

Что касается ВК или вакуумного корректора, то он способствует возникновению опережения только во время функционирования первой камеры. Другими словами, когда речь идет о частичной нагрузке на силовую установку.

Сам по себе данный регулятор опережения создать не может ни на больших оборотах, ни при нагрузках. Это следует понимать. Да и на ХХ, кстати, тоже.

Видео ниже о работе грузиков на трамблере

Работа грузиків трамблєра

Интересные факты

Вот несколько интересных фактов о регулировке трамблера:

1. Метод “по меткам”: Один из самых распространенных способов регулировки трамблера — это использование меток на шкивах и корпусе двигателя. При этом важно правильно установить метки в верхней мертвой точке (ВМТ) первого цилиндра. Это позволяет точно настроить угол опережения зажигания, что влияет на эффективность работы двигателя и его мощность.

2. Использование стробоскопа: Для более точной регулировки трамблера можно использовать стробоскоп. Этот инструмент позволяет визуально наблюдать за работой зажигания в реальном времени. С его помощью можно точно установить угол опережения зажигания, что особенно важно для высокопроизводительных двигателей.

3. Регулировка по “ощущениям”: Некоторые опытные механики предпочитают настраивать трамблер “на слух” и “по ощущениям”. Они могут изменять угол опережения зажигания, слушая работу двигателя и обращая внимание на его поведение при различных оборотах. Этот метод требует большого опыта и интуиции, но может дать хорошие результаты в условиях, когда нет доступа к современным инструментам.

Контакты

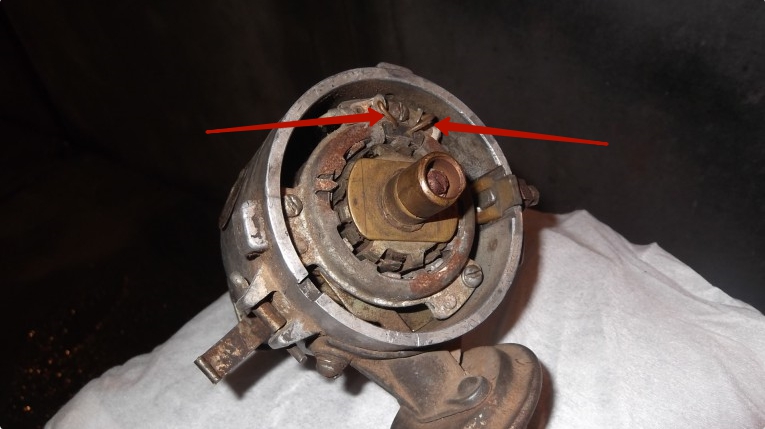

Если на автомобиле стандартная система зажигания, перед настройкой очистите контакты распределителя надфилем. Затем проверьте состояние контактов, убедившись, что они соприкасаются по всей плоскости.

Возможно, потребуется подрегулировать контакты. Поверните коленчатый вал до достижения оптимального расстояния между контактами. Отверните винт-фиксатор на подшипниковой пластине.

Вставьте проставку размером около 0,4 мм между контактами. Убедитесь, что щуп движется с умеренным сопротивлением, и зафиксируйте это положение.

Примечание. Для проверки зазора можно использовать две проставки: крупная не должна входить между электродами, а тонкая должна двигаться без значительного сопротивления.

Проворот коленчатого вала можно осуществить специальным ключом или, включив 4-ю передачу, аккуратно подтолкнув автомобиль. Стартер не подходит, так как не обеспечит правильный поворот, но нужный зазор распределителя обеспечит необходимое значение УЗСК. Критическим является не угол, а зазор, который должен быть в пределах 55/3 градусов.

Альтернативно можно использовать электротахометр с функцией измерения. Соберите распределитель и запустите двигатель, установив электротахометр в режим измерения.

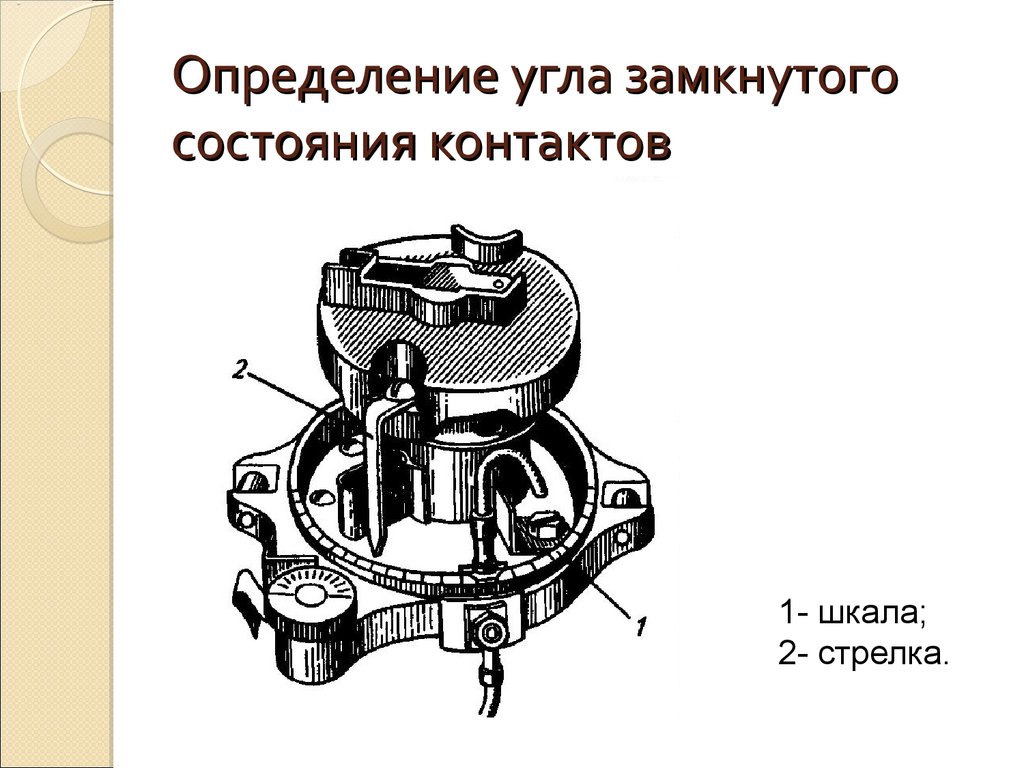

Настройка зазоров повторяется при возникновении проблем. Существует метод, требующий измерения угла: извлеките главный бронепровод и подключите его к массе. Некоторые мастера могут обойтись без извлечения провода, но это увеличивает риск пробоя в катушке.

Что касается индикатора:

• При проверке зажигания на стандартной системе следуйте описанным выше шагам.
• При работе со старой системой индикатор не будет мигать из-за отсутствия токового ограничителя.

Внимание. В таких случаях мультиметр заменяется на вольтметр, показывающий либо 12 В, либо 0.

Прокручивайте коленчатый вал по часовой стрелке до замыкания контактов.

Настройка различными приборами

Существуют несколько видов проверки распределителя, каждый из которых подразумевает собственный прибор.

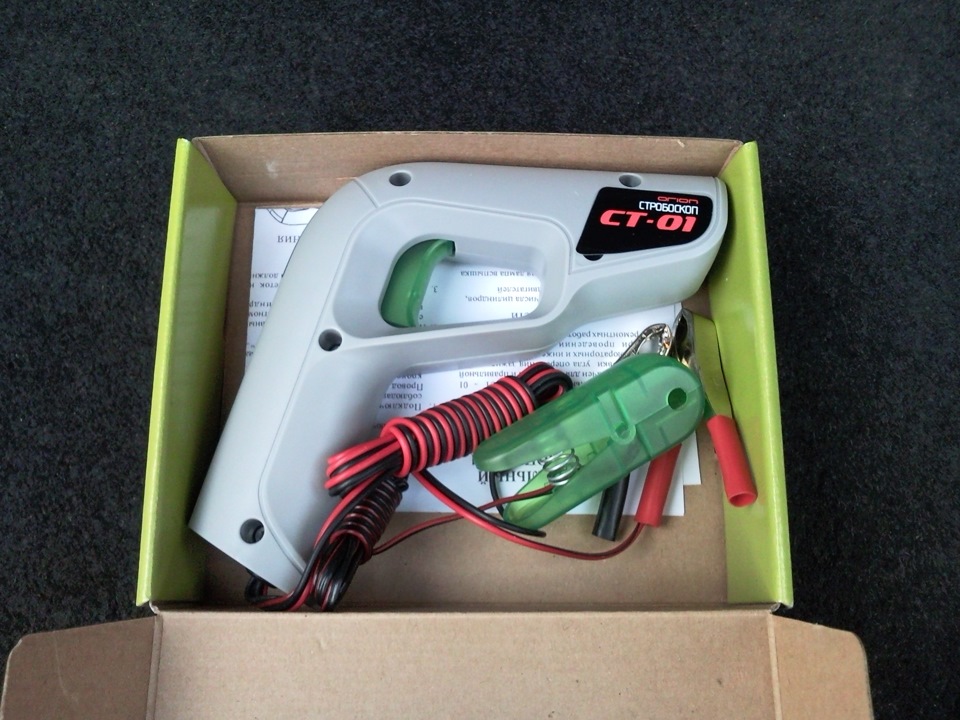

Стробоскоп

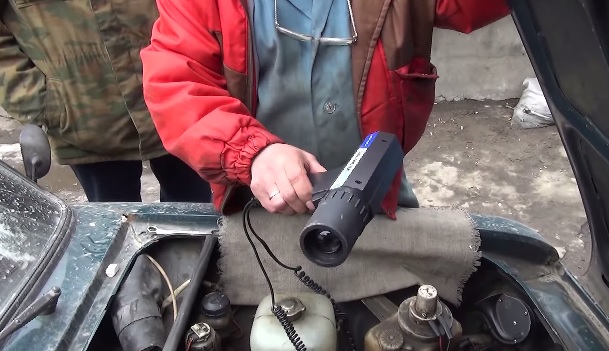

Одним из методов проверки является использование стробоскопа. Этот прибор подключается к электросети автомобиля. Предварительно необходимо снять и заглушить шланг вакуумного корректора. Затем двигатель запускается и прогревается до температуры, при которой он стабильно удерживает обороты на холостом ходу. После этого ослабляется болт-фиксатор корпуса трамблера, а свет стробоскопа направляется на коленчатое колесо.

Трамблер поворачивается до тех пор, пока метка на шкиве не совпадет с отметкой на механизме газораспределительного устройства. В этом положении корпус трамблера фиксируется.

Лампочка

Обычная лампочка тоже может стать прибором для настройки. Является стандартным вариантом, инструкцию о проведении которой можно найти в публичной автолитературе. Главное – это наличие 12-вольтовой лампочки и двух проводов. Коленвал проворачивается как нужно, риска коленвального колеса ставится заданным образом, бегунок устанавливается напротив бронепровода 1-го цилиндра.

Подключение лампочки осуществляется так: после включения 4-й скорости, один из проводов соединяется с проводом, идущим от распределителя к катушке. Второй провод интегрируется с массой автомобиля. Также следует не забыть ослабить болт-фиксатор, а из крышки распределителя вынуть центральный провод.

Искра

Для опытных водителей и специалистов автомобилестроения настройка может основываться на искровом разряде. Коленчатый вал устанавливается в нужное положение, затем извлекается главный бронепровод и помещается на расстоянии 5 мм от массы.

Далее ослабляется фиксирующий болт, после чего включается зажигание. Корпус распределителя поворачивается по часовой стрелке на 10-20 градусов. Затем трамблер осторожно вращается обратно до появления искры. Этот момент решающий – корпус трамблера фиксируется в этом положении.

На слух

Опять же, способ для опытных. Для некоторых случаев он не годится, так как дает не совсем точные показания. Однако данная настройка может помочь доехать до населенного пункта. Регулировка этого типа проводится следующим образом: ДВС запускается, болт-фиксатор ослабляется. Корпус проворачивается так, чтобы нашлось такое положение, при котором обороты силовой установки будут максимальными. Зафиксировать трамблер следует на несколько градусов по ЧС.

В завершении любого из вышеприведенных методов проводится итоговая проверка. Ее цель – сверить, продиагностировать конечные результаты. Они проверяются на машине, при езде. ДВС прогревается, на ровном участке дороги набирается скорость 40-50 км/ч. После задействования 4-й скорости, резко вдавливается педаль акселератора в пол. Автомобиль после характерных цоканий мотора, станет постепенно повышать скорость.

Если никаких звуков слышно не будет, придется провернуть распределитель против ЧС на одно деление. Эта процедура обязана проводится до момента, пока этот шум не появится.

Узнав, как отрегулировать распределить несколькими способами, можно значительно усовершенствовать свои знания в области авторемонта.

Смотрите видеообзор о том, как настроить трамблер, чтобы он лучше работал. Кстати, в видео описывается также процесс проведения модернизации.

Как настроить трамблер? (Обслуживание, ремонт, настройка)

Проверка и диагностика состояния трамблера

Перед тем как приступить к регулировке трамблера, необходимо провести его проверку и диагностику. Это поможет выявить возможные неисправности и определить, требуется ли регулировка или замена устройства. Основные этапы проверки трамблера включают в себя следующие шаги:

1. Визуальный осмотр: Начните с осмотра трамблера на предмет видимых повреждений. Проверьте, нет ли трещин на корпусе, повреждений проводов и контактов. Убедитесь, что все соединения надежны и не окислены.
2. Проверка зазора между контактами: Если ваш трамблер имеет механические контакты, проверьте зазор между ними. Он должен быть в пределах 0,4-0,5 мм. Для этого используйте щуп или специальный инструмент. Если зазор слишком мал или велик, это может привести к неправильной работе системы зажигания.
3. Проверка работы вакуумного регулятора: Вакуумный регулятор отвечает за изменение угла опережения зажигания в зависимости от нагрузки двигателя. Для проверки его работы отсоедините вакуумный шланг и проверьте, есть ли движение в трамблере при изменении вакуума. Если регулятор не работает, это может привести к ухудшению работы двигателя.
4. Проверка искры: С помощью специального инструмента проверьте наличие искры на выходе трамблера. Для этого отсоедините провод от свечи зажигания и поднесите его к массе. При прокрутке двигателя должна появляться яркая искра. Если искры нет, возможно, проблема в трамблере или в системе зажигания.
5. Диагностика с помощью сканера: Если ваш автомобиль оснащен бортовым компьютером, используйте диагностический сканер для проверки кодов ошибок. Это поможет выявить проблемы, связанные с системой зажигания и трамблером. Обратите внимание на коды, связанные с датчиками положения коленчатого вала и распределительного вала.

После завершения всех проверок и диагностики, вы сможете определить, требуется ли регулировка трамблера или его замена. Если все проверки показали, что трамблер находится в исправном состоянии, но двигатель все равно работает некорректно, возможно, причина кроется в других компонентах системы зажигания или в самом двигателе.

Вопрос-ответ

Как определить, когда необходимо регулировать трамблер?

Регулировка трамблера необходима, если вы заметили ухудшение работы двигателя, нестабильные обороты на холостом ходу или увеличение расхода топлива. Также стоит обратить внимание на появление стуков или посторонних звуков в работе мотора.

Какие инструменты понадобятся для регулировки трамблера?

Для регулировки трамблера вам понадобятся: отвертка, ключи для снятия и установки трамблера, стробоскоп для проверки угла опережения зажигания, а также мультиметр для проверки электрических соединений.

Можно ли самостоятельно регулировать трамблер, или лучше обратиться к специалисту?

Если у вас есть базовые навыки работы с автомобилем и необходимый инструмент, вы можете попробовать регулировать трамблер самостоятельно, следуя инструкциям. Однако, если у вас нет опыта, лучше обратиться к специалисту, чтобы избежать возможных ошибок и повреждений.

Советы

СОВЕТ №1

Перед началом регулировки трамблера обязательно ознакомьтесь с руководством пользователя вашего автомобиля. В нем могут быть указаны специфические параметры и рекомендации, которые помогут избежать ошибок в процессе настройки.

СОВЕТ №2

Используйте стробоскоп для точной настройки угла опережения зажигания. Это позволит вам увидеть, как работает система в реальном времени, и внести необходимые коррективы для достижения оптимальной производительности двигателя.

СОВЕТ №3

Регулируйте трамблер на прогретом двигателе. Это важно, так как температура влияет на работу двигателя и зажигания. Прогрев позволит вам получить более точные результаты и избежать проблем при эксплуатации автомобиля.

СОВЕТ №4

Не забывайте о регулярной проверке состояния свечей зажигания и проводов. Плохое состояние этих компонентов может негативно сказаться на работе трамблера и, как следствие, на общей производительности двигателя.
