Где находится датчик холла распределителя

Датчик холла — ключевой элемент системы зажигания автомобилей, включая Оку. Его правильное расположение важно для диагностики и ремонта. В этой статье мы рассмотрим, где находится датчик холла, и объясним его роль в работе двигателя. Знание местоположения этого компонента поможет новичкам быстрее ориентироваться в устройстве автомобиля и упростит обслуживание и ремонт.

Что такое ДХ

Датчик Холла (ДХ) преобразует токовый импульс в зависимости от изменений магнитного поля. Его поломка может остановить двигатель или вызвать проблемы в его работе.

В системе питания ДХ работает как аналоговый реорганизатор, управляя подачей энергии.

Датчик взаимодействует с центральным контактом и постоянным магнитом, который воздействует на проводящий ток кристалл.

На некоторых автомобилях ДХ используется в цифровом режиме. Например, в моделях Audi, Volkswagen, BMW и других современных автомобилях датчики Холла заменяют традиционные трамблеры.

Преимущества датчиков Холла включают увеличение производительности двигателей внутреннего сгорания, повышение безопасности на дороге и возможность разработки тахометров и спидометров.

Датчик Холла контролирует различные процессы, например, вращение передаточных колес или валов, что обеспечивает быстрый запуск двигателя.

Полезно знать, из каких компонентов состоит датчик Холла для лучшего понимания его работы.

Кроме автомобилей, ДХ применяется и в других областях. Например, при закрытии крышки iPad экран автоматически отключается благодаря датчику на материнской плате и магниту в крышке.

Аналогично, в мобильных телефонах, таких как слайдеры или раскладушки, при закрытии крышки активируется датчик.

Датчики Холла могут работать практически бесконечно при нормальных условиях напряжения, так как в них отсутствуют механические или электромеханические контакты, подверженные износу.

Эксперты отмечают, что датчик Холла распределителя обычно располагается вблизи ротора распределителя зажигания. Его основная функция заключается в определении положения ротора и обеспечении синхронизации искрового зажигания в двигателе. Установка датчика в этом месте позволяет ему эффективно считывать магнитное поле, создаваемое магнитом на роторе. Важно, чтобы датчик был правильно отрегулирован и не имел механических повреждений, так как это может привести к сбоям в работе системы зажигания. Специалисты рекомендуют периодически проверять состояние датчика и его соединений, чтобы избежать проблем с запуском и работой двигателя.

3 способа проверки датчика Холла распределителя зажигания Пассат б3

Проверка

Если наблюдаются какие-то проблемы в системе зажигания авто, то частенько под сомнение падает ДХ. Для его проверки существует масса способов, и не обязательно разбирать трамблер. Например, если воспользоваться самодельным штекером с проводами, имитирующим работу датчика, можно проверить его функциональность.

Вот, как проводится диагностика работы ДХ с помощью устройства-иммитатора.

• Выводы прибора подключаются к АКБ (батарее).
• Штекер прибора соединяется вместо колодки, идущей на ДХ.
• Берется металлическая планка с просверленными отверстиями, в одну из которых вдевается свеча зажигания с бронепроводом от катушки (планка обязательно соединяется с массой – любой удобной частью автокузова).

С помощью такого способа исключается высоковольтная подача тока в распределитель зажигания. Напряжение подается прямо на свечу.

Внимание. В ходе выполнения этих манипуляционных проверок следует отключить зажигание автомобиля. После того, как все соединено правильно, ключ в замке можно повернуть (включить зажигание).

• Зажигание включается.
• Нажимается кнопка на самодельном приборе.
• Проверяется, работает ли остальная часть системы зажигания (появляется ли искра на свече зажигания).

Таким образом, методом исключения датчика холла, можно удостовериться в том, что система работает. Априори это доказывает, что ДХ неисправен.

Добраться до ДХ с целью заменить его, надо так.

• Снять крышку распределителя зажигания, отстегнув защелки с обеих сторон (на некоторых моделях распределителей крышка крепится винтами, как на Оке, например).
• Отвинтить винтик, фиксирующий колпачок, под которым находится магнит.

На некоторых трамблерах после крышки находится бегунок, а уже потом колпачок. Ротор (бегунок) снимается легко, достаточно потянуть его вверх.

• Затем нужно будет отвинтить крепления платы.

На различных моделях трамблеров конструкция их может отличаться.

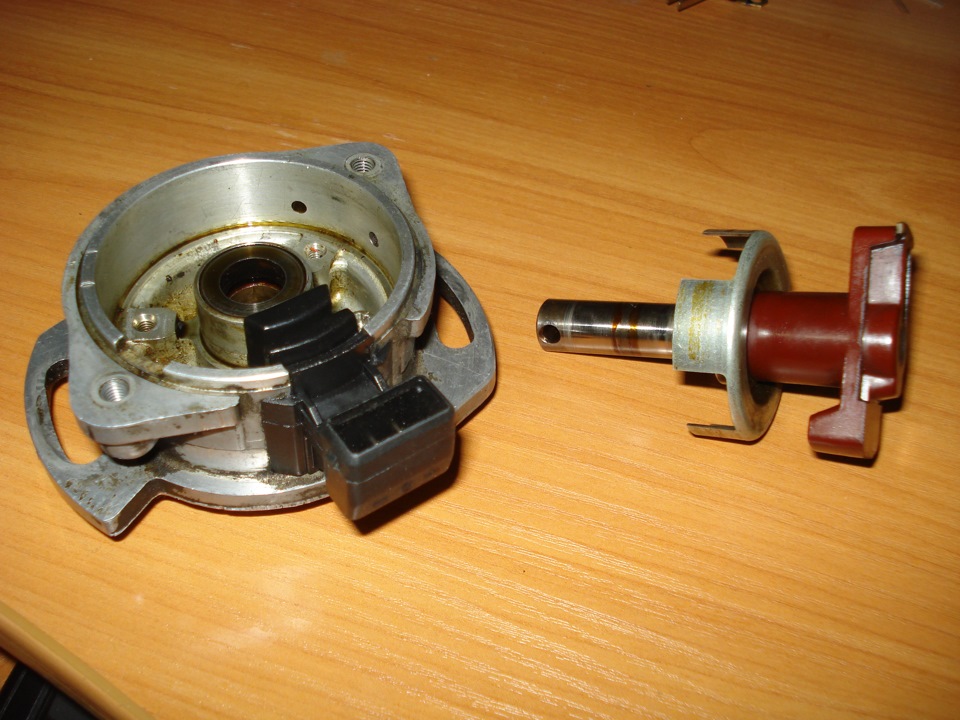

• Дальше снимаются оставшиеся механизмы, под которыми и находится непосредственно сам датчик холла.

Интересные факты

Вот несколько интересных фактов о датчике Холла в распределителе:

1. Принцип работы: Датчик Холла использует эффект Холла, который заключается в возникновении электрического напряжения поперек проводника, когда он находится в магнитном поле. В распределителе этот датчик определяет положение ротора и, соответственно, момент зажигания, что критически важно для работы двигателя.

2. Замена механических компонентов: В отличие от традиционных распределителей, которые используют механические контакты для определения момента зажигания, датчики Холла обеспечивают более надежную и точную работу. Это снижает износ деталей и повышает эффективность системы зажигания.

3. Установка и расположение: Датчик Холла обычно располагается вблизи ротора распределителя, что позволяет ему точно фиксировать его положение. В некоторых современных автомобилях датчики Холла могут быть интегрированы в другие компоненты, такие как коленчатый или распредвал, что упрощает конструкцию и уменьшает количество необходимых деталей.

Как проверить датчик Холла в дорожных условиях

Не заводится Ока: проблема с датчиком

Неисправность датчика холла (ДХ) негативно сказывается на работе двигателя. Рассмотрим на примере автомобиля Ока, как это происходит и как заменить ДХ.

Стандартный зазор свечей зажигания для Оки — 0,75 мм, так как система зажигания схожа с 2108, хотя используется только «оковский» трамблер. Прежде чем проверять ДХ, убедитесь в исправности свечей зажигания, аккумулятора и других компонентов. Система зажигания включает не только ДХ, что важно для диагностики.

Если искра на свечах отсутствует после проверки всех ключевых элементов, это может указывать на проблемы с ДХ.

Для замены датчика потребуется новый элемент. Его конец подключается к колодке, а в другой конец (в прорезь) при включенном зажигании вставляется острый предмет, например, нож. Если на свечах появляется искра, это подтверждает неисправность старого ДХ.

При снятии трамблера с Оки, 2108, «девятки» и других аналогичных моделей обязательно вытечет масло. Чтобы избежать попадания смазки на сцепление и другие важные элементы, рекомендуется под трамблер положить тряпку.

Процесс замены ДХ на Оке включает следующие шаги:

• Демонтируйте распределитель зажигания (трамблер) с помощью шплинтов.
• Очистите трамблер от загрязнений, так как он может быть сильно загрязнен.

Грязь с трамблера можно удалить ножом.

Для удобства разборки зажмите снятый трамблер в тиски.

• Выкрутите винты крышки и снимите ее.
• Расслабьте боковые винтики.
• Аккуратно снимите скобу-шплинт внутри с помощью пинцета, чтобы отсоединить разъем.

Разъем можно отсоединить, выкрутив соответствующий болт.

• Ослабьте винты подшипниковой системы, к которой ДХ крепится изнутри.
• Выньте подшипниковую систему вверх.
• Поверните вынутый элемент на 180 градусов, чтобы сделать ДХ видимым.

Теперь выкрутите болты, фиксирующие конец ДХ, чтобы полностью снять датчик.

Новый ДХ устанавливается на место старого. Все детали собираются обратно в том же порядке.

Если распределитель вашего автомобиля старой модели, его можно адаптировать под датчик холла. Эта процедура распространена и не представляет сложности.

Замена датчика холла

является важной процедурой для поддержания работоспособности системы зажигания автомобиля. Датчик холла отвечает за определение положения коленчатого вала и передачу этой информации в блок управления двигателем. Если датчик выходит из строя, это может привести к проблемам с запуском двигателя, его нестабильной работе и увеличенному расходу топлива.

Перед началом замены необходимо подготовить все необходимые инструменты и материалы. Вам понадобятся: набор ключей, отвертки, мультиметр для проверки работоспособности нового датчика, а также, возможно, новая прокладка или герметик, если это предусмотрено конструкцией вашего автомобиля.

Первым шагом в процессе замены является отключение аккумулятора, чтобы избежать короткого замыкания и повреждения электроники. После этого необходимо найти датчик холла. Обычно он расположен в распределителе зажигания или в корпусе датчика положения коленчатого вала. В некоторых моделях автомобилей датчик может находиться вблизи маховика или в трансмиссии.

После того как вы нашли датчик, следует отсоединить электрические разъемы, которые к нему подключены. Будьте осторожны, чтобы не повредить провода. Затем открутите крепежные болты, которые фиксируют датчик на месте. В зависимости от конструкции, может потребоваться немного усилий, чтобы освободить датчик от посадочного места.

Перед установкой нового датчика рекомендуется проверить его работоспособность с помощью мультиметра. Убедитесь, что он соответствует спецификациям, указанным в руководстве по эксплуатации вашего автомобиля. Если все в порядке, установите новый датчик на место, закрепите его болтами и подключите электрические разъемы.

После завершения установки, подключите аккумулятор и запустите двигатель. Проверьте, работает ли система зажигания корректно, и убедитесь, что нет ошибок в бортовом компьютере. Если все работает как следует, то замена завершена успешно.

Важно помнить, что регулярная проверка и замена могут значительно продлить срок службы двигателя и улучшить его производительность. Поэтому не забывайте следить за состоянием этого важного элемента вашей системы зажигания.

Простая проверка датчика Холла! A simple Hall sensor check!

Вопрос-ответ

Какова функция датчика холла в распределителе?

Датчик холла в распределителе отвечает за определение положения ротора и передачу этой информации в блок управления двигателем. Это позволяет точно управлять зажиганием и обеспечивать оптимальную работу двигателя.

Как можно проверить работоспособность датчика холла?

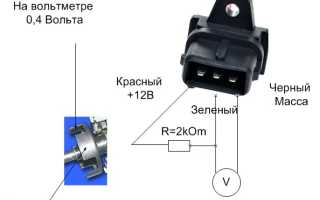

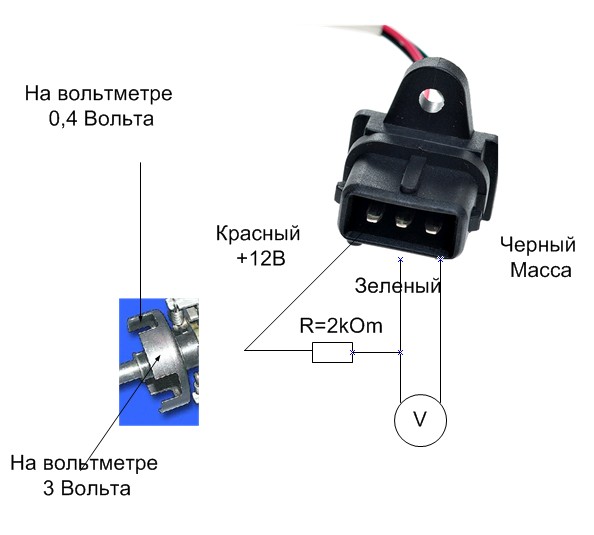

Для проверки датчика холла можно использовать мультиметр. Необходимо измерить напряжение на выходе датчика при вращении ротора. Если напряжение изменяется в зависимости от положения ротора, датчик работает корректно. В противном случае его следует заменить.

Где именно расположен датчик холла в распределителе?

Датчик холла обычно расположен в верхней части распределителя, рядом с ротором. Он установлен так, чтобы его магнитное поле взаимодействовало с магнитами на роторе, что позволяет ему определять его положение.

Советы

СОВЕТ №1

Перед началом работы с датчиком холла распределителя обязательно отключите аккумулятор автомобиля. Это поможет избежать короткого замыкания и защитит вас от электрического удара.

СОВЕТ №2

Используйте сервисное руководство вашего автомобиля для точного определения местоположения датчика холла. В разных моделях и марках автомобилей он может находиться в разных местах, поэтому важно иметь актуальную информацию.

СОВЕТ №3

При замене датчика холла обратите внимание на его состояние и соединения. Убедитесь, что контакты чистые и не имеют коррозии, так как это может повлиять на работу системы зажигания.

СОВЕТ №4

Если у вас возникают трудности с диагностикой или заменой датчика холла, не стесняйтесь обратиться к профессионалам. Неправильная установка может привести к серьезным проблемам с двигателем.
