Как перебрать трамблер самому

Трамблер, или распределитель зажигания, обеспечивает правильное распределение искры по цилиндрам двигателя. В этой статье мы рассмотрим процесс переборки контактного и бесконтактного трамблера, что позволит вам самостоятельно диагностировать и ремонтировать этот элемент системы зажигания. Вы узнаете о необходимых инструментах, этапах разборки и сборки, а также получите советы от опытных автолюбителей, что поможет избежать распространенных ошибок и продлить срок службы автомобиля.

Трамблер старого и нового образца: сравнение

Перед разборкой трамблера необходимо определить его тип. Старые модели — контактные, современные — бесконтактные или электронные.

Начнем с контактного распределителя. После снятия крышки видны четыре контакта для бронепроводов и «уголек», расположенные внутри устройства. Под центральным контактом находится пружина, позволяющая ему подниматься и опускаться.

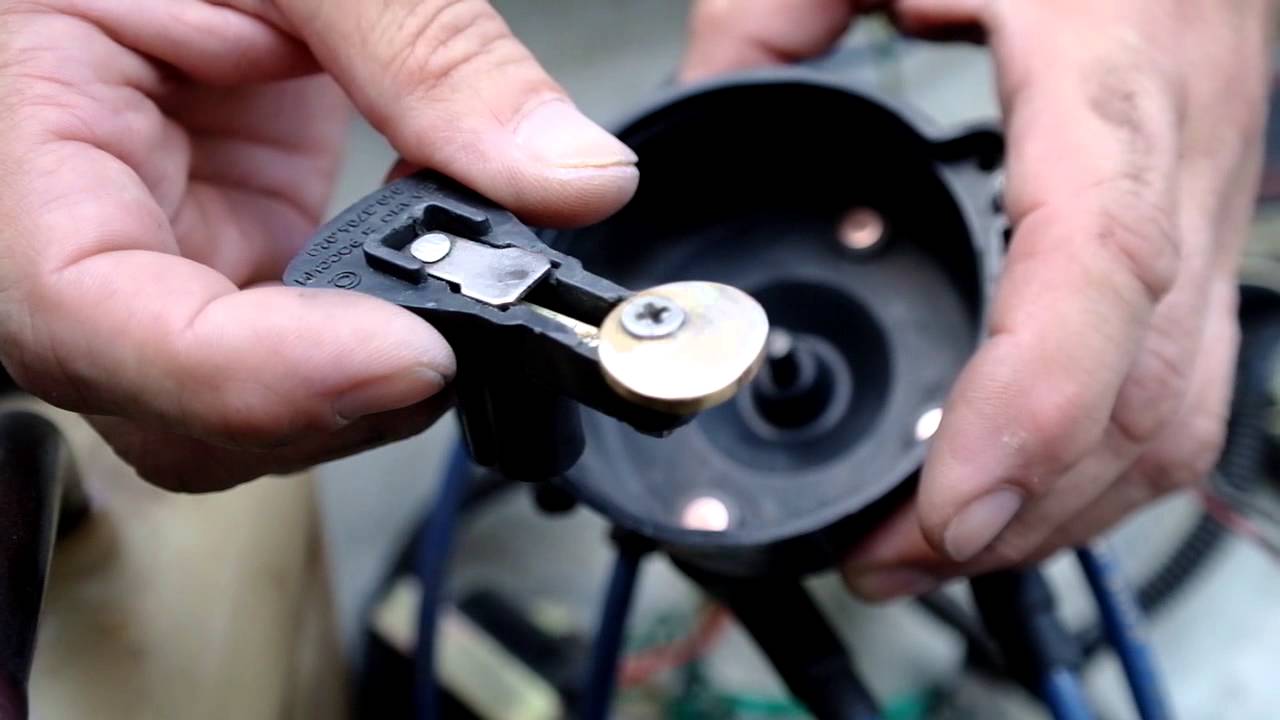

Внутри контактного трамблера есть бегунок, который иногда называют разносчиком. «Уголек» взаимодействует с бегунковой пластиной, распределяя высокое напряжение по цилиндрам двигателя.

Бронепровода соединены со свечами через наконечники, передавая высокое напряжение.

В трамблере старого образца вал — центральный элемент, вращающийся благодаря приводным механизмам. Он имеет четыре ромбовидных выступа для размыкания контактов.

Нижняя часть вала, выходящая из распределителя, имеет различную длину в зависимости от высоты блока цилиндров. Например, у некоторых отечественных автомобилей вал короткий, у других — длинный.

Контакты располагаются на центральной пластине. Минусовой контакт соединен с корпусом трамблера через медный провод, плюс подключен к входному болту.

Конденсатор находится снаружи трамблера и подключен к контактам прерывателя, его основная функция — гасить искрение между контактами.

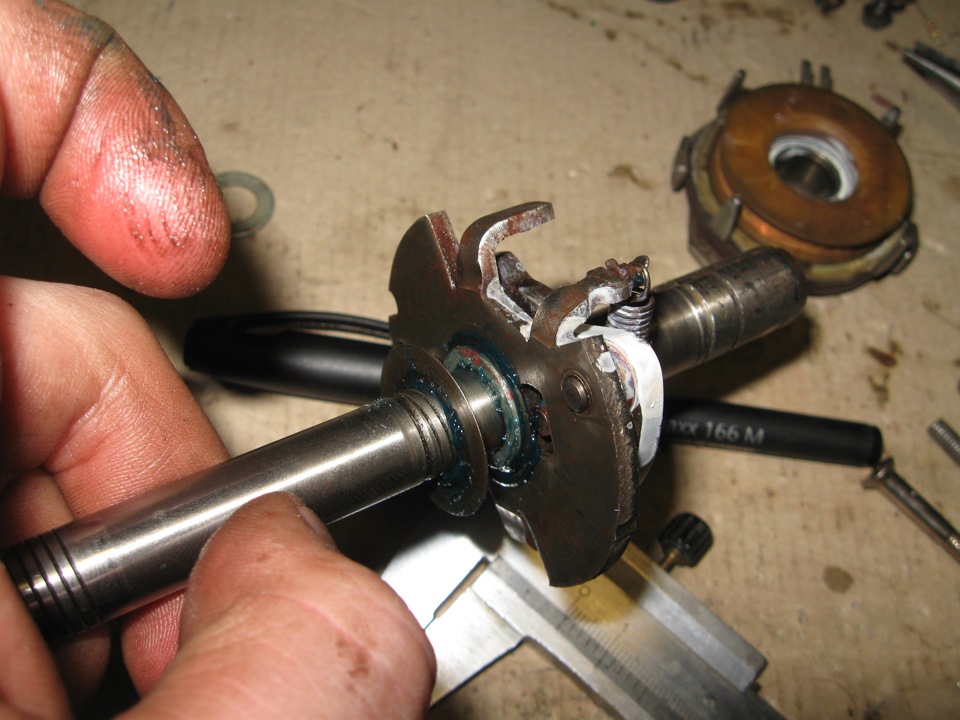

В трамблере есть регуляторы: вакуумный и центробежный. Центробежный регулятор, расположенный под бегунком, состоит из двух грузов с пружинами, которые «разбегаются» в зависимости от оборотов двигателя, влияя на контакты.

Вакуумный регулятор — это камера сбоку трамблера, соединенная с центральной пластиной с помощью фиксатора. Он втягивает мембрану в зависимости от нагрузки на двигатель.

Слабые места контактного трамблера — изношенные контакты и поврежденный наконечник, отвечающий за размыкание. Часто встречается прогар бегунка, что приводит к утечке тока на массу.

Подшипник в контактном трамблере выполнен качественно и редко выходит из строя, но если это происходит, двигатель начинает работать нестабильно.

Бесконтактный трамблер отличается от старого уровнем вырабатываемого тока. Если старый трамблер выдает 13-18 тысяч вольт, новый — в два раза больше.

Высокое напряжение обеспечивает надежный запуск двигателя в любых температурных условиях. Для бесконтактного трамблера состояние свечей менее критично, он более экономичен и эффективен, так как исключает пропуски зажигания из-за состояния контактов.

Эксперты в области автосервиса утверждают, что переборка трамблера — это задача, с которой может справиться даже начинающий автолюбитель, если он обладает базовыми навыками работы с инструментами. Важно начать с тщательной диагностики устройства, чтобы выявить возможные неисправности. Специалисты рекомендуют использовать качественные инструменты и запчасти, так как это значительно увеличивает шансы на успешный результат.

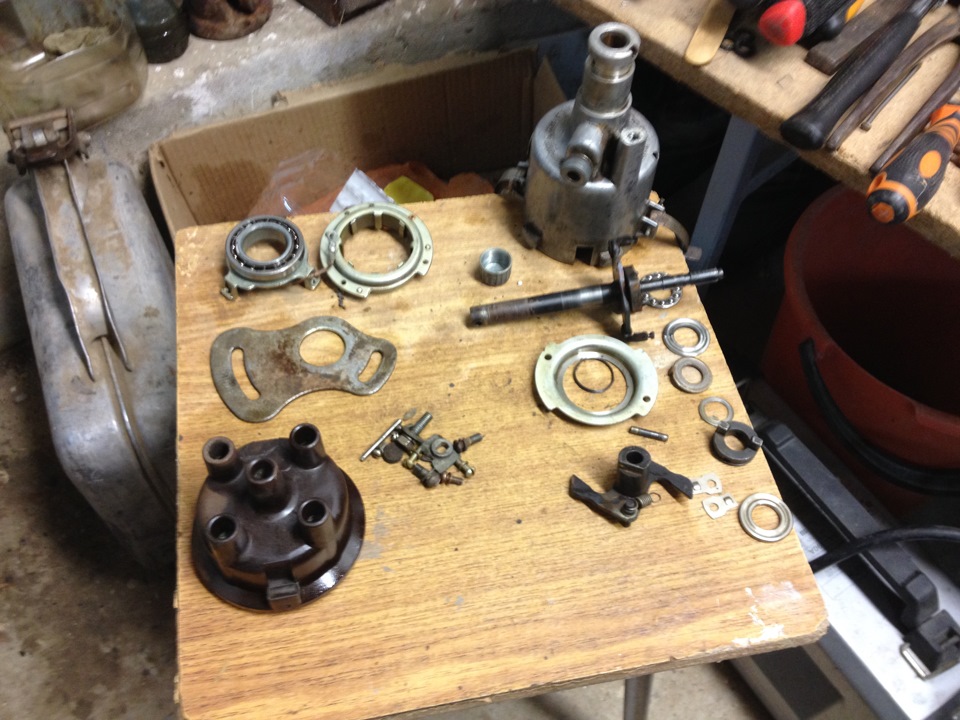

При разборке трамблера следует внимательно следить за последовательностью снятия деталей, чтобы избежать путаницы при сборке. Также стоит обратить внимание на состояние контактных групп и пружин, так как они часто становятся причиной неисправностей. После завершения работы эксперты советуют провести тестирование трамблера на стенде или в автомобиле, чтобы убедиться в его исправности. Таким образом, с правильным подходом и вниманием к деталям, переборка трамблера может стать не только полезным навыком, но и увлекательным процессом.

Проверка и регулировка трамблера классики от Светлова

Важные нюансы при переборке

Переборка распределителя зажигания необходима бывает по разным причинам. Как правило, в ходе эксплуатации автомашины, ее владелец замечает легкие подрагивания мотора на ХХ. После замены свечей и приведения в порядок карбюратора, он понимает, что причина в другом, ведь проблему устранить не удалось. И тогда под сомнения падают бронепровода, зажигание и наконец, сам трамблер.

Если бегунок его свободно перемещается в рабочей зоне, не задерживаясь в крайнем положении, то мотор будет подергивать. И вот тут знающий автолюбитель трамблер переберет своими силами, немалую сумму денег сэкономив на услугах в СТО.

Важно все металлические элементы трамблера вымыть в бензине или керосине. Отдать подвижную часть на проверку, если выйдет неравномерность вращения и преднатяг пружинок грузиков будет отсутствовать, то при обратной сборке надо постараться подобрать определенное, правильное местоположение подшипника.
Следует знать, что мануал-руководство советует через каждые 25 тысяч км менять положение подшипника. Очевидно, что предписывается это исключительно ради одной цели – устранить проблемы с его работой.
Можно сделать и так: подогнуть ушки пружин на грузиках ЦТР регулятора, выбрав ХХ малой пружины. Т.е, обеспечивается возврат кулачка трамблера в изначальное положение. Только надо не забыть подогнуть пружинки плоскогубцами или пассатижами.

Вал трамблера следует подвергнуть тоже осмотру тщательно. Если люфта нет, но кулачок имеет следы износа, это ничего. Смазка поможет все решить.

Еще пара важных советов по переборке:

• Пружинка должна обеспечивать прилегание грузика на ХХ, т.е, не создавать опережения. Для этого надо будет отогнуть стойку маленькой пружины.
• Одновременно с этим, в целях аналогичных, стойку большой пружины тоже следует отогнуть, но уже в положение полумаксимального хода минипружины.

Интересные факты

Вот несколько интересных фактов о том, как перебрать трамблер (распределитель зажигания) самостоятельно:

1. Простота конструкции: Трамблер состоит из нескольких основных компонентов, таких как корпус, ротор, контактная группа и крышка. Несмотря на то, что он может показаться сложным устройством, его конструкция достаточно проста, и многие автолюбители могут самостоятельно разобрать и собрать его, если следуют инструкциям и используют правильные инструменты.

2. Важность правильной настройки: При переборке трамблера очень важно правильно установить угол опережения зажигания. Неправильная настройка может привести к снижению мощности двигателя, увеличению расхода топлива и даже к повреждению двигателя. Поэтому после сборки трамблера рекомендуется использовать стробоскоп для проверки и корректировки угла зажигания.

3. Проверка на наличие износа: При переборке трамблера стоит обратить внимание на состояние контактной группы и ротора. Износ этих компонентов может привести к плохому искрообразованию и проблемам с запуском двигателя. Замена изношенных деталей может значительно улучшить работу системы зажигания и общую производительность автомобиля.

Эти факты подчеркивают, что переборка трамблера — это не только полезный навык, но и важный шаг для поддержания автомобиля в хорошем состоянии.

Распределитель зажигания, трамблер 40.3706 ВАЗ 21083, настройка своими руками в домашних условиях

Как перебрать трамблер из-за испорченного стопора

Сложности с искрой часто связаны с распределителем зажигания. Со временем место для стопора-штифта трамблера изнашивается, что вызывает люфт и неустойчивую работу зажигания.

Сила искры не критична. Даже при высокой мощности импульс может подаваться с задержкой или отсутствовать вовсе, что приводит к перебоям в работе двигателя, снижению тяги, затруднениям с холостым ходом и увеличению расхода топлива.

Если водитель продолжает игнорировать потерю мощности, признаки неисправности становятся более явными, и машина может заглохнуть. В таком случае потребуется обратиться в сервисный центр, но диагноз не всегда оказывается точным.

Часто ошибочно подозревают датчик холостого хода или потенциометр дросселя. Специалисты в первую очередь проверяют эти компоненты, но их замена может быть дорогой и не всегда решает проблему, поскольку причина может быть в трамблере.

Решение проще: нужно снять крышку трамблера, бегунок и пластиковый уплотнитель. Это откроет доступ к стальной чашке с прорезями, удерживаемой стопор-штифтом и кольцом. Кольцо видно сразу, а стопор-штифт находится в канавке вала. Замените штифт на новый или установите на место, если посадочное место не слишком изношено. Это позволит доехать до автосервиса для дальнейшей диагностики.

Важно, чтобы новый стопор-штифт был накрыт уплотнительной шайбой и надежно зафиксирован стопорным кольцом. В противном случае штифт может снова выскочить.

В дальнейшем лучше заменить трамблер на новый, так как восстановить изношенное посадочное место невозможно. Люфт останется, что не позволит точно выставить угол зажигания и приведет к новым проблемам.

Если автомобиль оборудован ЭБУ, рекомендуется сбросить память блока, чтобы удалить старые ошибки и записать новый алгоритм работы системы.

Владельцам автомобилей Фольксваген Пассат стоит учитывать, что многие, столкнувшись с неисправностью лямбда-зонда, отключают клемму и продолжают ездить без него. Со временем блок адаптируется к отсутствию ошибок, но после установки нового трамблера система зажигания вернется к стандартным настройкам, требующим данные от лямбда-датчика. Это станет заметно после прогрева двигателя до рабочей температуры.

В итоге придется заново подключить клемму лямбда и заменить неисправный датчик.

Модернизация в процессе переборки трамблера

Интересно, что трамблер подвергается вниманию в первую очередь, если речь заходит о модернизации системы зажигания. И действительно, завидную характеристику зажигания на всех режимах функционирования силовой установки может предоставить только распределитель.

Примечание. Если поставить трамблер от другого автомобиля вместо старого распределителя, это не даст никакой пользы. Только свой родной трамблер, перебранный квалифицированно и грамотно, способен повысить общие динамические характеристики автомобиля.

Местная настройка и правильная регулировка трамблера может дать много пользы. Например, ДВС станет дефорсированным к применяемому топливу. Это же крайне эффективно при использовании горючего с разным октановым числом. Особенно это касается владельцев отечественных «легковушек» или водителей грузовиков, не слишком заботящихся об ОЧ бензина.

Важно также понимать, что настройка трамблера должна осуществляться только на конкретном ДВС, для конкретной комплектации автомашины, с учетом потребляемости определенного топлива. Это как осмотр больного – любой врач, перед тем, как назначить лечение, спросит про принимаемые ранее лекарства.

Модернизация трамблера, проведенная по ходу его переборки, подразумевает методику уменьшения радиального люфта кулачка, инсталляцию подрессорника подвижного контакта, общее расширение диапазонов опережения зажигания и многое другое.

Ремонт трамблера ВАЗ 2108, 09, 099 своими руками.

Инструменты и материалы, необходимые для переборки трамблера

Для успешной переборки трамблера вам понадобятся определенные инструменты и материалы, которые помогут выполнить работу качественно и без лишних проблем. Ниже представлен список необходимых предметов, а также краткое описание их назначения.

• Набор ключей и головок: Вам понадобятся как стандартные, так и торцевые ключи для снятия трамблера с двигателя. Убедитесь, что в наборе есть ключи подходящего размера для вашего автомобиля.
• Отвертки: Набор плоских и крестовых отверток поможет вам открутить различные винты и крепления, которые могут встречаться в конструкции трамблера.
• Плоскогубцы: Эти инструменты пригодятся для снятия и установки различных зажимов и проводов, а также для работы с пружинами и другими мелкими деталями.
• Тестер или мультиметр: Для проверки электрических компонентов трамблера, таких как катушка зажигания и датчики, вам понадобится тестер или мультиметр. Это поможет выявить неисправности в системе зажигания.
• Смазочные материалы: Используйте специальные смазки для деталей трамблера, чтобы предотвратить износ и обеспечить надежную работу механизмов. Например, силиконовая смазка может быть полезна для уплотнителей.
• Чистящие средства: Для очистки деталей трамблера от загрязнений и отложений вам понадобятся специальные чистящие средства, такие как карбклинер или спирт. Это поможет улучшить контакт между электрическими компонентами.
• Набор для замены прокладок: При разборке трамблера может потребоваться замена прокладок. Убедитесь, что у вас есть запасные прокладки, соответствующие вашему автомобилю.
• Рабочая поверхность: Подготовьте чистую и ровную рабочую поверхность, где вы сможете удобно разбирать и собирать трамблер. Это может быть стол или верстак, на котором достаточно места для размещения всех деталей.
• Инструкция по ремонту: Наличие руководства по ремонту вашего автомобиля поможет вам лучше понять процесс переборки трамблера и избежать ошибок. В инструкции обычно указаны последовательность разборки и сборки, а также рекомендации по замене деталей.

Подготовив все необходимые инструменты и материалы, вы сможете приступить к переборке трамблера с уверенностью в своих силах и знаниях. Правильная подготовка — залог успешного выполнения работы и долгосрочной эксплуатации вашего автомобиля.

Вопрос-ответ

Какие инструменты понадобятся для переборки трамблера?

Для переборки трамблера вам понадобятся следующие инструменты: набор ключей и отверток, мультиметр для проверки электрических соединений, а также чистящие средства и смазка для деталей. Также может понадобиться специальный инструмент для снятия трамблера с двигателя.

Как понять, что трамблер требует переборки?

Признаки, указывающие на необходимость переборки трамблера, включают нестабильную работу двигателя, трудности с запуском, повышенный расход топлива и появление стуков или посторонних звуков во время работы. Если вы заметили эти симптомы, стоит проверить трамблер на наличие неисправностей.

Можно ли самостоятельно перебрать трамблер, если нет опыта?

Да, переборка трамблера возможна даже без опыта, но важно следовать инструкциям и быть внимательным. Рекомендуется изучить руководство по ремонту вашего автомобиля и посмотреть обучающие видео. Если вы не уверены в своих силах, лучше обратиться к специалисту.

Советы

СОВЕТ №1

Перед началом работы обязательно ознакомьтесь с руководством пользователя вашего автомобиля. В нем могут быть указаны специфические для вашей модели рекомендации по разборке и сборке трамблера.

СОВЕТ №2

Подготовьте все необходимые инструменты заранее. Вам понадобятся отвертки, ключи, мультиметр и, возможно, специальные приспособления для снятия трамблера. Это поможет избежать лишних перерывов в процессе работы.

СОВЕТ №3

Обязательно делайте фотографии или записывайте последовательность разборки. Это поможет вам не запутаться при сборке трамблера обратно и гарантирует, что все детали будут установлены на свои места.

СОВЕТ №4

После завершения переборки трамблера проведите тестирование. Убедитесь, что все соединения надежны, и проверьте работу системы зажигания перед тем, как возвращать автомобиль на дорогу.

Для успешной переборки трамблера вам понадобятся определенные инструменты и материалы, которые помогут выполнить работу качественно и без лишних проблем. Ниже представлен список необходимых предметов, а также краткое описание их назначения.

• Набор ключей и головок: Вам понадобятся как стандартные, так и торцевые ключи для снятия трамблера с двигателя. Убедитесь, что в наборе есть ключи подходящего размера для вашего автомобиля.
• Отвертки: Набор плоских и крестовых отверток поможет вам открутить различные винты и крепления, которые могут встречаться в конструкции трамблера.
• Плоскогубцы: Эти инструменты пригодятся для снятия и установки различных зажимов и проводов, а также для работы с пружинами и другими мелкими деталями.
• Тестер или мультиметр: Для проверки электрических компонентов трамблера, таких как катушка зажигания и датчики, вам понадобится тестер или мультиметр. Это поможет выявить неисправности в системе зажигания.
• Смазочные материалы: Используйте специальные смазки для деталей трамблера, чтобы предотвратить износ и обеспечить надежную работу механизмов. Например, силиконовая смазка может быть полезна для уплотнителей.
• Чистящие средства: Для очистки деталей трамблера от загрязнений и отложений вам понадобятся специальные чистящие средства, такие как карбклинер или спирт. Это поможет улучшить контакт между электрическими компонентами.
• Набор для замены прокладок: При разборке трамблера может потребоваться замена прокладок. Убедитесь, что у вас есть запасные прокладки, соответствующие вашему автомобилю.
• Рабочая поверхность: Подготовьте чистую и ровную рабочую поверхность, где вы сможете удобно разбирать и собирать трамблер. Это может быть стол или верстак, на котором достаточно места для размещения всех деталей.
• Инструкция по ремонту: Наличие руководства по ремонту вашего автомобиля поможет вам лучше понять процесс переборки трамблера и избежать ошибок. В инструкции обычно указаны последовательность разборки и сборки, а также рекомендации по замене деталей.

Подготовив все необходимые инструменты и материалы, вы сможете приступить к переборке трамблера с уверенностью в своих силах и знаниях. Правильная подготовка — залог успешного выполнения работы и долгосрочной эксплуатации вашего автомобиля.
