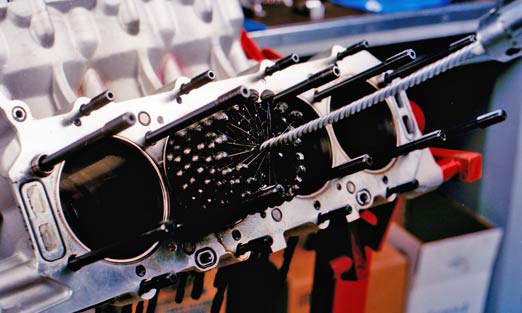

Хонингование цилиндров — важная процедура, улучшающая характеристики двигателя, обеспечивая лучшее сцепление поршней с цилиндрами и оптимизируя смазку и сгорание. В статье рассмотрим, что такое хон и хонингование, а также отличие между хонингованием и расточкой. Вы узнаете о технологии хонингования блока цилиндров двигателя своими руками, что поможет повысить эффективность работы автомобиля и сэкономить на услугах автосервисов.
Что такое хонингование

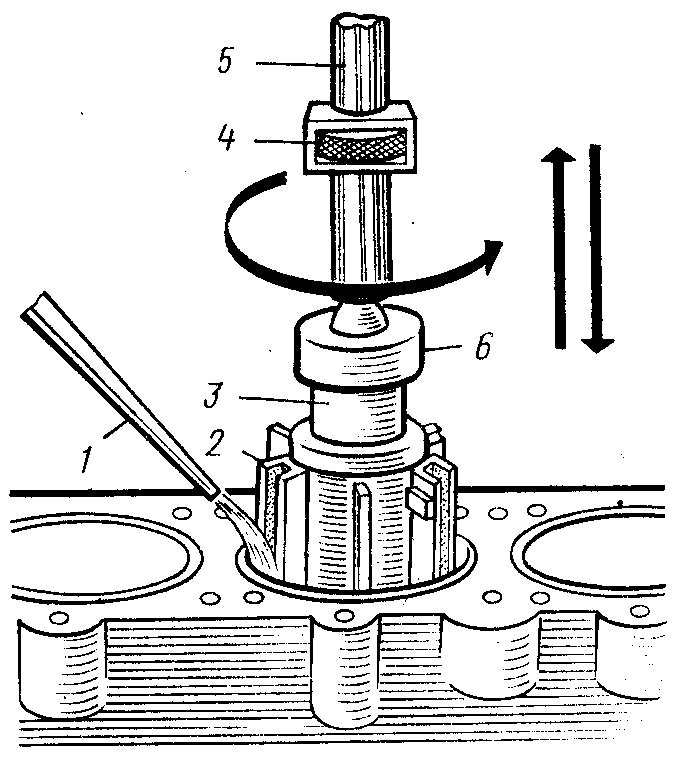

Хонингование снижает шероховатость поверхности цилиндров, минимизируя трение между поршнем и цилиндром. Процесс включает режущую обработку. Хонинговальные бруски устанавливаются в головки, которые могут быть расположены радиально или плоскопараллельно с использованием конусных механизмов или зубчатых рейок. Это обеспечивает крестовую шлифовку и формирование характерной сетки штрихов, поэтому хонингование называют перекрестной шлифовкой. Смазка и охлаждение материала происходят с помощью специального хонинговального масла, подаваемого на протяжении всего процесса.
Хонингование цилиндров является важной процедурой в процессе ремонта и обслуживания двигателей внутреннего сгорания. Эксперты отмечают, что данная технология позволяет улучшить геометрию цилиндров, устраняя микронеровности и обеспечивая более качественное сцепление поршневых колец с рабочей поверхностью. Это, в свою очередь, способствует повышению компрессии и снижению расхода масла.
Специалисты подчеркивают, что хонингование не только увеличивает срок службы двигателя, но и улучшает его общую производительность. Процесс осуществляется с помощью специальных абразивных инструментов, которые создают характерные микрорельефы, способствующие лучшему отведению масла и уменьшению трения. В результате, правильно выполненное хонингование может значительно повысить эффективность работы двигателя и его надежность в долгосрочной перспективе.
Для чего необходимо хонингование цилиндров
В процессе эксплуатации, двигатель поддается как термическим, так и механическим воздействиям, которые непременно меняют форму цилиндров. Цилиндр должен иметь строго определенную высоту и диаметр, который не должен меняться на всем протяжении стенок. Тем не менее, длительная эксплуатация и износ делают свое дело – цилиндры меняют свою форму на бочкообразную, конусообразную или седлообразную. Данные изменения невидимы не вооруженным глазом, тем не менее, довести форму цилиндра до ума просто необходимо. Именно для этого и применяется хонингование, которое может расточить цилиндр до самых номинальных размеров с точностью до миллиметра.
Если цилиндры не обрабатывают и оставляют все, как есть, то можно получить, примерно, следующую картину:
- Снижение давления в цилиндрах (компрессии), потеря мощности. Данный параметр напрямую зависит от формы цилиндра.
- Повышения расхода смазывающего материала и топлива. Сквозь промежутки, которые могут возникнуть между поршнем и стенками цилиндра, масло будет подниматься в камеру сгорания, прогорать и уходить в выхлопную систему.
Хорошо, если дело обойдется только расточкой цилиндров. Однако, бывают случаи, когда капитальный ремонт становился слишком затратным. Многие водители умудрились довести мотор до такого состояния, что потребовалась замена всего кривошипно-шатунного механизма.
| Стадия обработки | Описание процесса | Цель/Результат |
|---|---|---|
| Черновое хонингование | Удаление значительных неровностей поверхности цилиндра, оставшихся после предыдущих операций обработки (например, растачивания). | Получение предварительно обработанной поверхности с заданными геометрическими параметрами. |
| Получистовое хонингование | Удаление мелких неровностей и следов предыдущей обработки. | Достижение высокой точности размеров и формы цилиндра, подготовка к чистовому хонингованию. |
| Чистовое хонингование | Доведение поверхности цилиндра до требуемой шероховатости и геометрической точности. | Обеспечение высокой точности размеров, требуемой шероховатости поверхности, оптимальных условий работы двигателя (снижение трения, износа, повышение ресурса). |
| Притирка (дополнительная операция) | Финишная обработка, применяемая для достижения сверхвысокой точности и качества поверхности. | Максимальное снижение шероховатости, улучшение прирабатываемости деталей. |
Интересные факты
Вот несколько интересных фактов о хонинговании цилиндров:
-
Улучшение сцепления колец с цилиндром: Хонингование цилиндров не только улучшает геометрию поверхности, но и создает микрорельеф, который способствует лучшему сцеплению поршневых колец с цилиндром. Это, в свою очередь, помогает снизить расход масла и улучшить компрессию в двигателе.
-
Использование абразивных материалов: Процесс хонингования включает использование абразивных инструментов, таких как хонингующие камни, которые могут быть изготовлены из различных материалов, включая карбид кремния и алмаз. Выбор материала зависит от требуемой точности и типа обрабатываемого металла.
-
Применение в различных отраслях: Хотя хонингование чаще всего ассоциируется с автомобильной промышленностью, этот процесс также широко используется в других отраслях, таких как производство медицинского оборудования, авиации и даже в производстве бытовой техники, где требуется высокая точность и качество обработки цилиндрических поверхностей.
Требования к инструменту и материалам
Использование стандартного расточного станка для хонингования блока цилиндров недопустимо. Для этой задачи требуется специализированное оборудование, обеспечивающее максимальную точность. Размер блока цилиндров критичен, поэтому важно использовать правильные инструменты.
Обработка алюминиевого блока цилиндра должна проводиться с использованием специализированных брусков. Для высокой точности геометрии детали рекомендуется применять от 5 до 8 брусков, расположенных по периметру обрабатываемой поверхности. Установка инструмента осуществляется с помощью гидравлического или электромеханического привода, что позволяет точно регулировать их положение. Этот метод обеспечивает более точное регулирование брусков по установленным стандартам, в отличие от ручной настройки. Поэтому использование обычного станка с ограниченным количеством брусков и механической регулировкой неприемлемо.
При расточке блока цилиндров применяются специальные бруски с алмазными зернами, крепящимися на пластиковой связке. Этот материал подходит для обработки алюминиевых блоков. Конструкция брусков обеспечивает самозатачивание алмазов, что означает, что связка обладает высокой прочностью для удержания алмазов во время работы и в то же время достаточно мягкая, чтобы удерживать алмазы, потерявшие остроту.
Читайте также:
Как правильно делается хонингование цилиндров двигателя
Капитальный ремонт блока делится на несколько этапов. Вначале происходит расточка цилиндра до ремонтного размера. Обязательным условием является оставление припуска в 0,1-0,15 миллиметров. Данный размер позволяет вначале придать форму будущему цилиндру, а затем провести обработку шероховатой поверхности, чтобы сделать ее максимально гладкой.
После того, как второй этап будет завершен, необходимо выполнить промывку двигателя. Дело в том, что при обработке появляется большое количество металлической стружки, которая сразу может быть и незаметна. Однако, ее присутствие на стенках гильз совсем не желательно и может привести к повторному износу блока, поэтому ее необходимо удалить.
Внимание! Чтобы бруски не замазались и не переломились, необходимо через определенные промежутки времени прерывать хонингование, примерно, на 30 секунд. При этом, касание инструмента стенкам цилиндра должен быть прекращен. За это время обрабатываемую поверхность и бруски нужно промыть и обработать новой порцией хонинговального масла. После этого, можно снова продолжать обработку.
Чтобы бруски изнашивались равномерно, рекомендуется постоянно менять направление вращения головки. Данное требование позволяет не только ровно обработать деталь, но и добиться повышенной экономии материала, что не маловажно при проведении работ любого вида.
На этом хонингование блока цилиндров завершено. Как видно, на теории в этом нет ничего сложного. Однако на практике многие водители могут столкнуться с различными трудностями, например, отсутствие необходимого оборудования или специальных навыков, нужных при обработке блока цилиндров. Именно поэтому, такую работу лучше доверить профессионалу, который за относительно небольшие деньги выполнит точную и качественную шлифовку цилиндров.
Преимущества хонингования по сравнению с другими методами обработки цилиндров
Хонингование цилиндров является высокотехнологичным процессом, который обеспечивает улучшение геометрии и качества поверхности цилиндров. В отличие от других методов обработки, таких как шлифование или фрезерование, хонингование предлагает ряд уникальных преимуществ, которые делают его предпочтительным выбором для многих промышленных приложений.
Во-первых, хонингование позволяет достигать высокой точности размеров и формы. Этот метод обработки обеспечивает отличную геометрическую точность, что особенно важно для цилиндров, которые должны соответствовать строгим допускам. Хонингование позволяет минимизировать отклонения от заданных параметров, что в свою очередь улучшает работу двигателя и его эффективность.
Во-вторых, хонингование создает идеальную поверхность для смазки. В процессе обработки на поверхности цилиндров образуются микрорельефы, которые способствуют удержанию масла. Это уменьшает трение между поршнем и цилиндром, что приводит к снижению износа и увеличению срока службы двигателя. В результате, двигатели, обработанные методом хонингования, работают более эффективно и имеют меньший расход топлива.
Кроме того, хонингование позволяет улучшить герметичность цилиндров. Благодаря созданию оптимальной поверхности, хонингование способствует лучшему прилеганию поршневых колец к стенкам цилиндров. Это, в свою очередь, снижает вероятность утечек газов и масла, что положительно сказывается на производительности и надежности двигателя.
Еще одним важным преимуществом хонингования является его способность обрабатывать различные материалы. Этот метод подходит для работы как с чугуном, так и с алюминием, что делает его универсальным инструментом для производителей двигателей. В отличие от шлифования, которое может быть ограничено определенными типами материалов, хонингование обеспечивает гибкость в выборе исходных материалов.
-
Читайте также:
Наконец, хонингование является более экономически эффективным методом обработки по сравнению с другими способами. Хотя первоначальные затраты на оборудование могут быть выше, хонингование требует меньше времени на обработку и обеспечивает меньший уровень отходов. Это делает его более выгодным в долгосрочной перспективе, особенно для массового производства.
Таким образом, хонингование цилиндров предлагает множество преимуществ, включая высокую точность, улучшение смазки, герметичности и универсальность в обработке различных материалов. Эти факторы делают хонингование предпочтительным выбором для производителей, стремящихся к повышению качества и эффективности своих изделий.
Вопрос-ответ
Что такое хонингование и как оно выполняется?
Хонингование – это процесс механической обработки внутренней поверхности цилиндров, который осуществляется с помощью специальных абразивных инструментов, называемых хонингами. Этот процесс позволяет улучшить геометрию цилиндров, создать необходимую шероховатость для лучшего сцепления с поршневыми кольцами и увеличить срок службы двигателя.
Зачем необходимо хонингование цилиндров?
Хонингование цилиндров необходимо для восстановления их геометрии после износа, а также для улучшения характеристик сцепления между поршневыми кольцами и стенками цилиндров. Это помогает повысить эффективность работы двигателя, снизить расход масла и уменьшить выбросы вредных веществ в атмосферу.
Как часто следует проводить хонингование цилиндров?
Частота хонингования цилиндров зависит от условий эксплуатации автомобиля и качества используемого топлива. Обычно рекомендуется проводить хонингование при значительном износе цилиндров или после капитального ремонта двигателя. Важно следить за состоянием двигателя и при необходимости обращаться к специалистам для оценки необходимости хонингования.
Советы
СОВЕТ №1
Перед проведением хонингования цилиндров обязательно проведите диагностику двигателя. Это поможет определить, действительно ли требуется хонингование, или есть более серьезные проблемы, требующие внимания.
СОВЕТ №2
Используйте качественные инструменты и материалы для хонингования. Некачественные абразивные инструменты могут привести к повреждению цилиндров и ухудшению работы двигателя.
СОВЕТ №3
Обратите внимание на правильный угол и технику хонингования. Неправильный угол может привести к неравномерному износу и снижению эффективности работы двигателя.
СОВЕТ №4
После хонингования обязательно проведите тщательную очистку цилиндров от абразивных частиц и остатков масла. Это поможет избежать повреждений и обеспечит лучшую работу двигателя.
