Замена ремня ГРМ — важная процедура, от которой зависит работоспособность двигателя. В статье рассмотрим необходимость замены ремня ГРМ и пошагово объясним, как выполнить эту операцию на 8-ми и 16-ти клапанных двигателях. Знание процесса поможет сэкономить на ремонте и обеспечить надежную работу автомобиля.
Для чего производится замена ремня ГРМ?
Изначально газораспределение в старых автомобилях осуществлялось цепным приводом. Металлическая цепь соединялась с шестерней коленчатого вала и передавала крутящий момент на шкив распределительного вала. Этот механизм обеспечивал надежную работу, но имел один недостаток — повышенный уровень шума. Цепь издавала дребезжание, а при высокой скорости в салоне возникал раздражающий гул.
На смену металлическому приводу пришел ремневой. Это снизило шум работы двигателя, но привнесло новые проблемы. Ремень имеет меньший срок службы и может обрываться. Последствия обрыва зависят от типа двигателя. В 8-клапанных моторах обрыв ремня ГРМ обычно не приводит к серьезным повреждениям: двигатель глохнет, и автомобиль останавливается. Иногда требуется незначительный ремонт клапанного механизма, в зависимости от конструкции головки блока цилиндров.
Ситуация с 16-клапанными двигателями иная. Конструкция головки блока цилиндров позволяет поршню, находящемуся в верхней мертвой точке, соприкасаться с клапанами. При обрыве ремня ГРМ распределительный вал останавливается, а клапаны фиксируются в момент обрыва. Коленчатый вал продолжает вращаться, поднимая поршень и сталкивая его с клапаном. Это может привести к сгибанию клапана и повреждению распределительного механизма, что потребует дорогостоящего ремонта головки блока цилиндров.
Эксперты в области автосервиса отмечают, что замена ремня ГРМ на автомобилях с 8 и 16 клапанами может быть выполнена самостоятельно, однако требует внимательности и определенных навыков. Важно заранее ознакомиться с технической документацией, чтобы понять последовательность действий и необходимые инструменты. Специалисты подчеркивают, что правильная установка ремня критически важна для предотвращения повреждений двигателя.
Кроме того, необходимо следить за метками на шкивах и соблюдать натяжение ремня, чтобы избежать его преждевременного износа. Опытные автолюбители рекомендуют проводить замену в чистом и освещенном месте, а также иметь под рукой помощника, который сможет поддержать детали в нужном положении. В конечном итоге, при соблюдении всех рекомендаций, замена ремня ГРМ своими руками может стать не только экономией средств, но и полезным опытом для владельца автомобиля.
Как поменять ремень ГРМ своими руками
Чтобы избежать печальных последствий обрыва ремня, необходимо своевременно производить его замену. Не зависимо от количества клапанов, ремень ГРМ нужно менять через каждые 50 тысяч километров совершенного пробега. К этому времени он вполне может обрасти соответствующими заусенцами.
Стоит отметить один крайне важный момент, что при любой замене ремня ГРМ крайне необходимо провести замену помпы.
Помпа – это специальный водяной насос охлаждения, предназначенный для циркуляции охлаждающей жидкости. Данный элемент имеет такой же срок службы и приводится в действие от этого же ремня, а потому и меняется вместе с тем же ремнем газораспределительного механизма.
| Этап работы | 8-клапанный двигатель | 16-клапанный двигатель |
|---|---|---|
| Подготовка | Проверка наличия всех необходимых инструментов и запчастей (ремень ГРМ, ролики, натяжитель, помпу при необходимости). | Проверка наличия всех необходимых инструментов и запчастей (ремень ГРМ, ролики, натяжитель, помпу при необходимости). |
| Демонтаж | Снятие навесного оборудования (защита картера, шкивы, ремни). Установка коленвала в ВМТ. | Снятие навесного оборудования (защита картера, шкивы, ремни). Установка коленвала и распредвалов в ВМТ. Более сложная процедура из-за большего количества распредвалов. |
| Установка нового ремня ГРМ | Установка нового ремня ГРМ с соблюдением метки на шкивах коленвала и распредвала. Проверка натяжения ремня. | Установка нового ремня ГРМ с соблюдением меток на шкивах коленвала и обоих распредвалов. Проверка натяжения ремня. Более сложная процедура из-за большего количества меток. |
| Проверка | Проверка правильности установки ремня ГРМ путем прокручивания коленвала на два оборота. | Проверка правильности установки ремня ГРМ путем прокручивания коленвала на два оборота. Более тщательная проверка из-за большего количества компонентов. |
| Сборка | Установка снятого навесного оборудования. | Установка снятого навесного оборудования. |
| Замечания | Необходимо строго соблюдать порядок установки ремня ГРМ, чтобы избежать повреждения двигателя. | Необходимо строго соблюдать порядок установки ремня ГРМ, учитывая метки на всех распредвалах. Риск повреждения двигателя выше из-за сложности. |
Интересные факты
Вот несколько интересных фактов о замене ремня ГРМ (газораспределительного механизма) на автомобилях с 8 и 16 клапанами:
-
Разные конструкции: На 8-клапанных двигателях, как правило, используется более простая конструкция ГРМ, что делает процесс замены ремня менее сложным и менее трудоемким. В то время как 16-клапанные двигатели могут иметь более сложные механизмы, требующие более тщательной настройки и соблюдения точных углов при установке нового ремня.
-
Синхронизация: При замене ремня ГРМ на 8 и 16 клапанах крайне важно правильно установить метки синхронизации. Неправильная установка может привести к серьезным повреждениям двигателя, так как клапаны могут столкнуться с поршнями. Поэтому многие автолюбители используют специальные инструменты или метки на двигателе для обеспечения точности.
-
Периодичность замены: Рекомендуемый интервал замены ремня ГРМ может варьироваться в зависимости от модели двигателя и условий эксплуатации. Для большинства автомобилей с 8 и 16 клапанами этот интервал составляет от 60,000 до 100,000 километров. Однако многие механики советуют заменять ремень заранее, особенно если автомобиль эксплуатируется в тяжелых условиях, таких как частые поездки по городу или в условиях высокой температуры.
Замена ремня на 8-ми клапанном двигателе ВАЗ 2109
-
Установите автомобиль на ровную поверхность и подложите противооткатные упоры под колеса. Не включайте передачу, так как потребуется вращать коленчатый вал двигателя.
-
Откройте капот и отсоедините клемму аккумулятора, чтобы избежать коротких замыканий.
-
Уберите три болта на крышке газораспределительного механизма и снимите крышку. Перед вами будет ремень ГРМ, но его пока не трогайте.
-
Демонтируйте ремень привода генератора. Ослабьте нижний болт крепления и болт на регулировочной планке. Отогните генератор к двигателю и снимите ослабленный ремень.
-

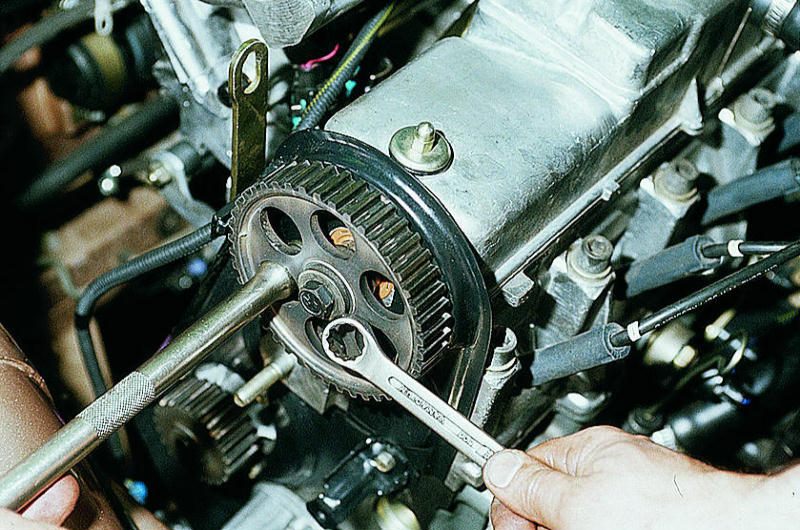

Установите поршень первого цилиндра (ближе к радиатору) в верхнюю мертвую точку. Используйте ключ на 19 и вращайте коленчатый вал до совпадения меток на нем и на корпусе блока цилиндров. Метка на шкиве распределительного вала также должна совпадать с меткой на задней крышке ГРМ.
-
Вставьте отвертку в отверстие картере сцепления, чтобы зафиксировать коленчатый вал. Открутите болт, крепящий шкив, и снимите его.
-

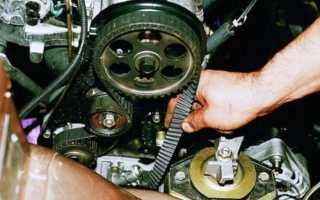

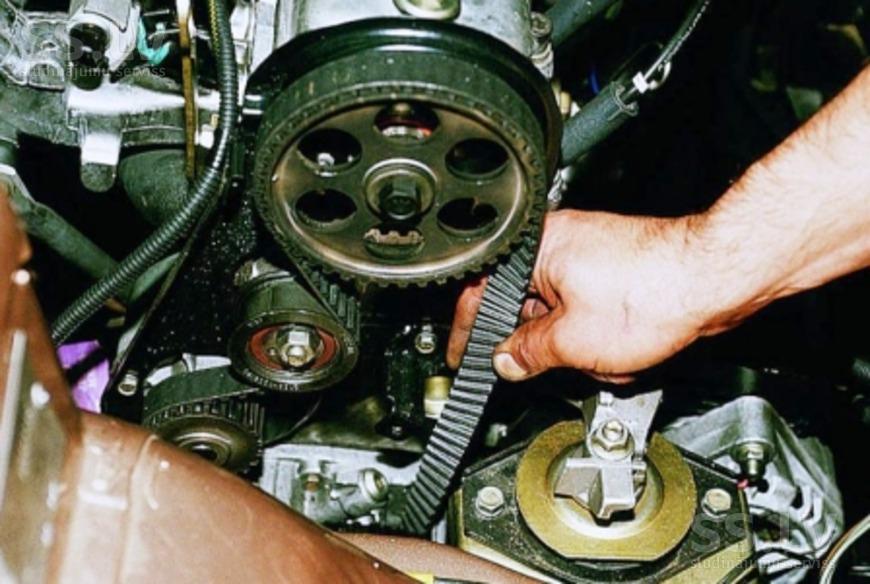

Открутите болт натяжного ролика и прокрутите его, чтобы уменьшить натяжение ремня. Снимите старый ремень ГРМ и установите новый.
-
Во время замены ремня слейте охлаждающую жидкость из системы. Открутите сливной болт на двигателе и кран на радиаторе, подставив емкость для сбора жидкости. Открутите болты крепления помпы, снимите ее и установите новую. Закрутите все сливные отверстия и залейте новую охлаждающую жидкость.
-
Установите ремень снизу вверх: сначала на шкив коленчатого вала, затем на шестерню помпы, натяжной ролик и шкив распределительного вала.
-
После установки нового ремня соберите все узлы и агрегаты в обратном порядке.
Видео – Как заменить ГРМ на двигателе с 16-ти клапанной головкой Lada Priora
16-ти клапанный двигатель имеет тот же блок цилиндров, что и 8-ми клапанный. Главное отличие такого мотора заключается в большой головке блока цилиндров. На ней расположено уже два вала. В целом, процесс абсолютно такой же.
Отличительные особенности замены:
- Крепление защитной крышки выполняется на не скольких болтах. Если на обычном 8-ми клапанном двигателе их всего три, то на 16-ти клапанном их значительно больше. Это объясняется более широкой ГБЦ.
- Для совмещения меток используются оба шкива распределительных валов. Для этого на задней крышке имеется уже две метки. Все остальные метки абсолютно идентичны меткам и на менее мощном двигателе.
- Помимо новой помпы, необходимо приобрести и новый натяжной ролик. В этом случае, он меняется наравне с помпой и ремнем. Затяжка натяжного ролика осуществляется с помощью специально изготовленного ключа. Его необходимо приобретать отдельно.
- Старайтесь натягивать ремень не слишком сильно, так как это тоже может стать самой банальной причиной его обрыва. Плохое натяжение тоже крайне опасно. Ремень может проскользнуть и получить очень большое трение. В процессе трения, он набирает температуру, которой достаточно, чтобы порвать ремень.
Как видите, это не сложная процедура, с которой в состоянии справиться любой автолюбитель. Самое главное – это иметь стандартный набор необходимых инструментов и желание сэкономить на услугах сотрудников автосервиса. Удачи на дорогах!
Частые ошибки при замене ремня ГРМ и как их избежать
Замена ремня ГРМ — это важная процедура, которая требует внимательности и аккуратности. Частые ошибки, допущенные в процессе замены, могут привести к серьезным повреждениям двигателя. Рассмотрим основные ошибки и способы их предотвращения.
1. Неправильная установка меток ГРМ
Одной из самых распространенных ошибок является неправильная установка меток на шкивах. Если метки не совпадают, это может привести к нарушению синхронизации работы клапанов и поршней. Чтобы избежать этой ошибки, перед началом работы внимательно изучите инструкцию по эксплуатации вашего автомобиля. Убедитесь, что вы точно знаете, где находятся метки на распредвале и коленвале. Рекомендуется использовать маркер для обозначения меток на старом ремне перед его снятием.
2. Игнорирование состояния натяжителя и роликов
При замене ремня ГРМ важно также обратить внимание на натяжитель и ролики. Часто владельцы автомобилей заменяют только ремень, игнорируя другие компоненты. Изношенные натяжители и ролики могут привести к преждевременному выходу нового ремня из строя. Поэтому всегда проверяйте состояние этих деталей и при необходимости заменяйте их одновременно с ремнем.
3. Неправильная натяжка ремня
Неправильная натяжка ремня ГРМ может вызвать его преждевременный износ или даже обрыв. Слишком сильная натяжка приводит к увеличению нагрузки на подшипники, а слишком слабая — к проскальзыванию ремня. Используйте специальный инструмент для проверки натяжения и следуйте рекомендациям производителя по установке.
Читайте также:
4. Пренебрежение проверкой других систем
Замена ремня ГРМ — это отличная возможность проверить и другие системы двигателя, такие как водяной насос и системы охлаждения. Если водяной насос изношен, его стоит заменить одновременно с ремнем. Это поможет избежать дополнительных затрат и трудозатрат в будущем.
5. Неправильная последовательность сборки
При сборке всех компонентов после замены ремня важно следовать правильной последовательности. Неправильная сборка может привести к повреждению деталей и нарушению работы двигателя. Всегда проверяйте, что все детали установлены на свои места и надежно закреплены.
6. Отсутствие необходимых инструментов
Для качественной замены ремня ГРМ требуется специальный инструмент, такой как ключи, динамометрический ключ и инструмент для фиксации коленвала. Отсутствие этих инструментов может привести к некачественной работе. Перед началом замены убедитесь, что у вас есть все необходимые инструменты под рукой.
7. Игнорирование рекомендаций производителя
Каждый производитель автомобиля предоставляет рекомендации по замене ремня ГРМ, включая интервалы замены и особенности установки. Игнорирование этих рекомендаций может привести к серьезным последствиям. Всегда следуйте инструкциям, указанным в руководстве по эксплуатации вашего автомобиля.
Следуя этим рекомендациям и избегая распространенных ошибок, вы сможете успешно заменить ремень ГРМ на своем автомобиле и продлить срок службы двигателя.
-
Читайте также:
Вопрос-ответ
Как определить, когда необходимо заменить ремень ГРМ?
Существует несколько признаков, указывающих на необходимость замены ремня ГРМ. Это может быть треск или свист во время работы двигателя, а также визуальные повреждения на самом ремне, такие как трещины или износ. Рекомендуется также следовать рекомендациям производителя автомобиля по срокам замены, которые обычно составляют от 60,000 до 100,000 километров пробега.
Какие инструменты понадобятся для замены ремня ГРМ?
Для замены ремня ГРМ вам понадобятся основные инструменты, такие как набор ключей и головок, отвертки, натяжитель ремня, а также специальные инструменты для фиксации распредвала и коленчатого вала. Также не забудьте подготовить новый ремень ГРМ и, при необходимости, новые натяжные ролики.
Как правильно установить новый ремень ГРМ?
Установка нового ремня ГРМ начинается с правильного выравнивания меток на коленчатом и распредвалах. После этого необходимо натянуть ремень согласно инструкции, следя за тем, чтобы он не был слишком тугим или слишком свободным. После установки рекомендуется вручную прокрутить двигатель несколько раз, чтобы убедиться в правильности установки и отсутствии посторонних шумов.
Советы
СОВЕТ №1
Перед началом замены ремня ГРМ обязательно ознакомьтесь с руководством по эксплуатации вашего автомобиля. В нем могут быть указаны специфические моменты, касающиеся вашего двигателя, которые помогут избежать ошибок в процессе работы.
СОВЕТ №2
Обязательно используйте качественные инструменты и запчасти. Некачественный ремень или неправильные инструменты могут привести к серьезным повреждениям двигателя. Лучше потратить немного больше времени и денег на надежные детали, чем потом сталкиваться с последствиями.
СОВЕТ №3
Перед установкой нового ремня ГРМ проверьте состояние всех натяжителей и роликов. Если они изношены или имеют признаки повреждения, замените их одновременно с ремнем. Это поможет избежать повторной разборки через короткое время.
СОВЕТ №4
Не забывайте про правильную настройку меток ГРМ. Перед установкой нового ремня убедитесь, что все метки на шкивах и блоке двигателя совпадают. Неправильная установка может привести к серьезным поломкам двигателя.
