Крутильные колебания — важное явление в механических системах, где вращение и упругие свойства материалов играют ключевую роль. Эти колебания могут вызывать вибрации, шумы и повреждения оборудования, что делает их изучение актуальным. В статье рассмотрим, что такое крутильные колебания, их причины и методы гашения, чтобы обеспечить надежную и безопасную работу машин и механизмов. Понимание работы гасителей крутильных колебаний поможет инженерам эффективно решать проблемы вибраций и увеличивать долговечность оборудования.
Что такое крутильные колебания?
Каждый маховик двигателя имеет определенную массу, которая не всегда идеально соответствует коленчатому валу. При вращении коленвала маховик, обладая значительной массой, начинает колебаться, вызывая вибрации на маховике и валу. Частота и амплитуда этих колебаний зависят от массы маховика и его радиуса: чем больше расстояние от центра до края маховика и выше его масса, тем выше частота колебаний.
С уменьшением воздействия поршней и шатунов снижаются вибрации. Можно предположить, что снижение нагрузки на коленвал избавит от этих вибраций. Однако постоянное уменьшение нагрузки невозможно, так как автомобиль всегда в движении. Колебания, возникающие под воздействием внешних сил на маховик, называются вынужденными.
Одним из опасных явлений, к которому могут привести колебания, является резонанс. Во время вращения маховик связан с первичным валом трансмиссии. Вал коробки передач также испытывает небольшие вибрации, которые передаются на маховик коленвала. Если эти колебания совпадают по частоте, это может вызвать резонанс — пропорциональное увеличение колебаний обоих элементов, что может привести к разрушению маховика и коленчатого вала.
Крутильные колебания представляют собой механические колебания, возникающие в системах, где происходит вращение. Эти колебания могут приводить к нежелательным эффектам, таким как износ деталей, снижение эффективности работы механизмов и даже аварии. Эксперты подчеркивают, что для гашения крутильных колебаний необходимо применять различные методы, включая использование демпферов, изменение конструкции систем и оптимизацию материалов. Например, внедрение активных демпферов позволяет значительно снизить амплитуду колебаний, а применение специальных сплавов может повысить устойчивость к механическим нагрузкам. Важно также проводить регулярные мониторинги и анализы, чтобы своевременно выявлять и устранять источники колебаний, что способствует повышению надежности и долговечности оборудования.

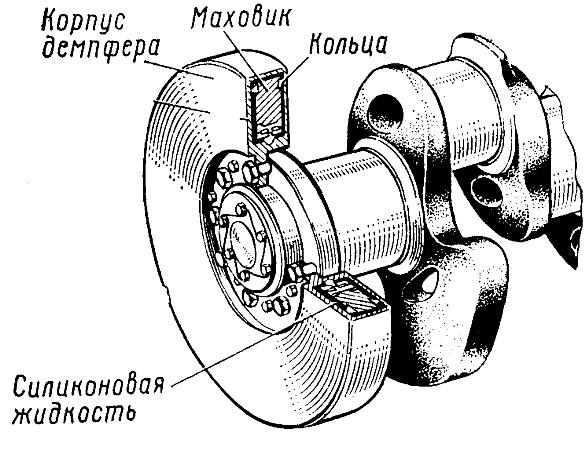

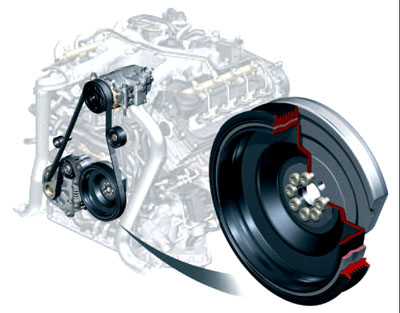

Гаситель крутильных колебаний
Как вы поняли, совпадение частот этих вибраций совершенно не допустимо, именно поэтому в трансмиссии автомобиля предусмотрено специальное устройство – демпфер. Он устанавливается на диске сцепления автомобиля и имеет специальную конструкцию. Задача демпфера заключается в создании самой упругой связи диска сцепления с его небольшой ступицей на коленчатом валу.
Демпфер представляет собой пружины цилиндрической формы, которые по кругу устанавливаются на всей внутренней окружности диска сцепления. Пружины гасителя обеспечивают защиту трансмиссии автомобиля от совпадения частот колебаний маховика и сцепления на больших оборотах вращения коленвала. Однако, такое устройство не способно обеспечить надежную защиту при низких частотах колебаний. Специально для этого служить другое устройство, которое называется поглотитель низкочастотных колебаний.
В грузовых же автомобилях на сцеплении вместо демпферных пружин применяются круглые, сжимаемые при скручивании элемента. Главное отличие от демпфера – это отсутствие необходимо проводить широкую регулировку элемента. Такая пружина в процессе вращения сжимается и с помощью повышения трения передает вращающий момент на первичный вал КПП.
| Тип крутильных колебаний | Причины возникновения | Методы гашения |
|---|---|---|
| Колебания вала двигателя внутреннего сгорания | Неравномерность крутящего момента, резонансные частоты системы | Установка демпфера крутильных колебаний (маятникового, жидкостного, фрикционного), оптимизация балансировки вала, изменение жесткости вала |
| Колебания трансмиссии | Резонанс между элементами трансмиссии, неравномерность передачи крутящего момента | Использование упругих элементов с высокой демпфирующей способностью, оптимизация передаточных чисел, применение демпферов крутильных колебаний |
| Колебания в механизмах с вращающимися деталями (например, турбины) | Несбалансированность вращающихся масс, внешние возмущения | Динамическая балансировка, использование демпферов крутильных колебаний, оптимизация конструкции узлов |
| Колебания в системах с гибкими валами | Низкая жесткость вала, внешние возмущения | Увеличение жесткости вала, использование демпферов крутильных колебаний, оптимизация расположения подшипников |
| Колебания в системах с зубчатыми передачами | Неравномерность зацепления зубьев, люфты в передаче | Оптимизация геометрии зубьев, уменьшение люфтов, использование демпферов крутильных колебаний |
Интересные факты
Вот несколько интересных фактов о крутильных колебаниях и их гашении:
- Читайте также:
-
Природа крутильных колебаний: Крутильные колебания возникают в системах, где объекты могут вращаться вокруг своей оси. Например, они наблюдаются в механизмах, таких как валы и пружины, когда на них действуют внешние силы. Эти колебания могут приводить к резонансу, что может вызвать разрушение конструкции, если не предпринять меры по их гашению.
-
Методы гашения: Существует несколько методов гашения крутильных колебаний, включая использование демпферов, которые поглощают энергию колебаний, и активные системы управления, которые могут изменять параметры системы в реальном времени для уменьшения амплитуды колебаний. Например, в автомобилях применяются специальные амортизаторы, которые помогают снизить вибрации и улучшить комфорт при движении.
-
Применение в инженерии: Гашение крутильных колебаний имеет важное значение в различных областях инженерии, включая авиацию, автомобилестроение и строительство. Например, в мостах и высотных зданиях используются специальные системы, такие как маятники или пружины, которые помогают уменьшить колебания, вызванные ветром или землетрясениями, обеспечивая тем самым безопасность и долговечность конструкций.
Видео – Теория ДВС: Коленвал часть 2, “Гаситель крутильных колебаний”
Снижение крутильных колебаний в двигателе и трансмиссии автомобиля происходит во время эксплуатации. Этот процесс прост для понимания. Желаем безопасных поездок!
Методы диагностики крутильных колебаний
Диагностика крутильных колебаний является важным этапом в обеспечении надежности и долговечности механических систем, таких как двигатели, трансмиссии и различные механизмы. Крутильные колебания возникают в результате неравномерного распределения нагрузок, вибраций, а также изменений в геометрии и материалах компонентов. Для их диагностики применяются различные методы, которые позволяют выявить наличие и степень колебаний, а также определить их причины.
Одним из наиболее распространенных методов диагностики является анализ вибраций. Этот метод включает в себя установку датчиков на ключевых узлах механизма, которые фиксируют колебания в виде временных сигналов. С помощью спектрального анализа можно выделить частоты, соответствующие крутильным колебаниям, и оценить их амплитуду. Это позволяет не только выявить наличие колебаний, но и определить их характер, что важно для дальнейшего анализа.
Другим важным методом является метод временных рядов. Он основан на сборе данных о колебаниях в течение определенного времени и их последующем анализе. С помощью математических моделей и алгоритмов можно выявить закономерности в поведении системы, что помогает в диагностике крутильных колебаний. Этот метод особенно полезен для систем с переменными нагрузками, где колебания могут изменяться со временем.
Также стоит отметить метод термографии, который позволяет выявить аномалии в работе механических систем. При крутильных колебаниях может происходить неравномерное распределение температуры, что может быть зафиксировано с помощью инфракрасных камер. Этот метод позволяет не только диагностировать наличие колебаний, но и выявить потенциальные проблемы, такие как износ подшипников или перегрев деталей.
Кроме того, для диагностики крутильных колебаний могут использоваться акустические методы. Они основаны на анализе звуковых волн, возникающих при работе механизма. Изменения в звуковом спектре могут указывать на наличие крутильных колебаний и их интенсивность. Этот метод может быть особенно полезен в условиях, когда другие методы диагностики затруднены.
Наконец, моделирование и компьютерные симуляции также играют важную роль в диагностике крутильных колебаний. С помощью современных программных средств можно создать виртуальную модель механической системы и провести анализ ее поведения при различных условиях. Это позволяет предсказать возможные крутильные колебания и разработать меры по их предотвращению.
В заключение, диагностика крутильных колебаний включает в себя разнообразные методы, каждый из которых имеет свои преимущества и недостатки. Выбор конкретного метода зависит от особенностей механической системы, условий эксплуатации и доступных ресурсов. Комплексный подход к диагностике позволяет не только выявить наличие колебаний, но и разработать эффективные меры по их гашению, что в конечном итоге способствует повышению надежности и долговечности оборудования.
Вопрос-ответ
Каковы основные причины возникновения крутильных колебаний?
Крутильные колебания возникают из-за неравномерного распределения нагрузок, изменений в жесткости конструкции, а также из-за динамических воздействий, таких как удары или вибрации. Эти факторы могут привести к тому, что элементы конструкции начинают вращаться вокруг своей оси, создавая колебания.
Читайте также:
Какие методы используются для гашения крутильных колебаний?
Существует несколько методов гашения крутильных колебаний, включая использование демпферов, изменение геометрии конструкции, а также применение специальных материалов, способных поглощать вибрации. Также эффективным может быть изменение частоты возбуждения, чтобы избежать резонанса.
Как можно определить наличие крутильных колебаний в конструкции?
Наличие крутильных колебаний можно определить с помощью вибрационного анализа, который включает в себя измерение амплитуды и частоты колебаний. Также используются специальные датчики и приборы, которые фиксируют изменения в угловом положении элементов конструкции.
Советы
СОВЕТ №1
Изучите основные характеристики крутильных колебаний, такие как частота и амплитуда. Понимание этих параметров поможет вам лучше оценить, как они влияют на систему и какие методы гашения могут быть наиболее эффективными.
СОВЕТ №2
Используйте демпфирующие материалы и устройства. Включение амортизаторов или специальных демпферов в конструкцию может значительно снизить уровень колебаний и улучшить стабильность системы.
СОВЕТ №3
Регулярно проводите техническое обслуживание и диагностику оборудования. Это позволит выявить потенциальные проблемы с крутильными колебаниями на ранней стадии и предотвратить их развитие, что в свою очередь поможет избежать серьезных поломок.
СОВЕТ №4
Обратите внимание на настройку системы. Правильная настройка параметров работы оборудования, таких как балансировка и натяжение, может существенно снизить риск возникновения крутильных колебаний и повысить общую эффективность работы.
