Головка блока цилиндров (ГБЦ) — ключевой элемент двигателя внутреннего сгорания, обеспечивающий герметичность и оптимальное сгорание топливной смеси. В статье рассмотрим состав ГБЦ, её функции и признаки неисправностей. Узнаете, как диагностировать и заменить ГБЦ самостоятельно, что поможет сэкономить на ремонте и поддерживать автомобиль в исправном состоянии.

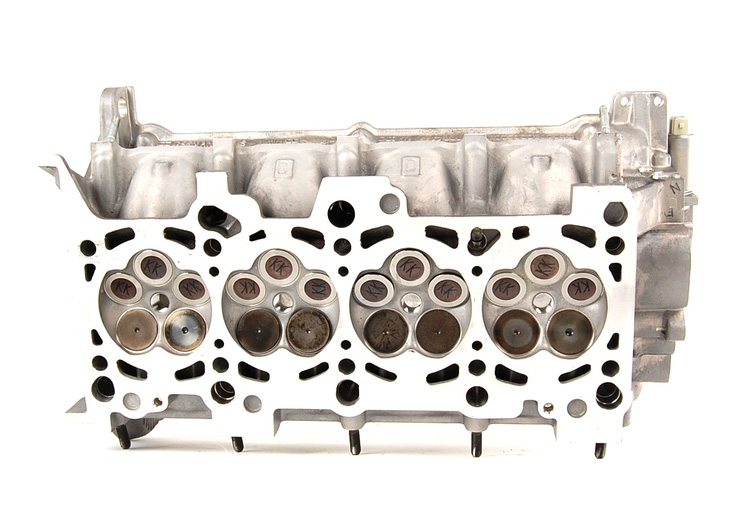

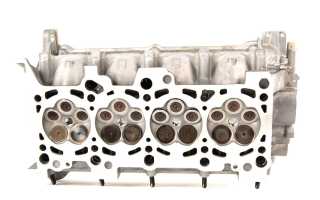

Устройство ГБЦ
Головка блока цилиндров — это верхняя часть двигателя, монтируемая на блок и закрывающая его верхнюю секцию.
Эта деталь имеет сложную конструкцию и обычно изготавливается из алюминиевого сплава или легированного чугуна. Внутри головки расположены гладкие поверхности, что подчеркивает ее важность для работы двигателя. Для максимальной герметичности нижняя часть головки шире, а между ней и блоком устанавливается прокладка.
Головка блока — самостоятельная деталь, к которой крепятся различные узлы: распределительный вал (или валы), клапаны и их механизмы, свечи зажигания, форсунки и другие компоненты. Камера сгорания находится в головке блока, поэтому впускные и выпускные коллекторы крепятся к ней.
Количество головок зависит от конструкции блока. Например, у V-образного блока будет две головки, а у стандартного однорядного — одна.
Сверху на головку устанавливается крышка, защищающая узлы от пыли и посторонних частиц. Для соединения используется уплотняющая прокладка. На верхней части крышки находится заливное отверстие для масла, что указывает на его поступление в картер через головку блока цилиндров.
Эксперты в области автомобилестроения подчеркивают важность головки блока цилиндров как ключевого элемента двигателя. Она не только обеспечивает герметичность камеры сгорания, но и играет значительную роль в теплоотведении и распределении газов. Правильный выбор материалов и технологий производства головки может существенно повлиять на мощность и эффективность двигателя. Специалисты отмечают, что современные тенденции в дизайне головок направлены на уменьшение веса и улучшение аэродинамических характеристик, что, в свою очередь, способствует снижению расхода топлива и выбросов. Кроме того, эксперты акцентируют внимание на необходимости регулярного обслуживания и проверки состояния головки, так как ее повреждения могут привести к серьезным поломкам и дорогостоящему ремонту. В заключение, специалисты рекомендуют автолюбителям уделять внимание этому компоненту, чтобы обеспечить надежную и долговечную работу двигателя.
Назначение ГБЦ
Практически все процессы, происходящие в двигателе, осуществляются именно через головку блока цилиндров. На ГБЦ располагаются все механизмы, которые приводят в движение поршневой механизм. Это свечи зажигания, предназначенные для воспламенения смеси, клапанный механизм, с помощью которого осуществляется впуск топлива, выпуск отработанных газов, коллекторы и самое главное – распределительный вал. Он располагается на головке блока цилиндров и приводит в действие клапанный механизм. Все это защищается от внешних воздействий именно при помощи ГБЦ.
Кроме того, внутри головки располагаются камеры сгорания, в которых и происходит сжатие и воспламенение смеси. Это место имеет тесную связь с блоком цилиндров, в котором перемещаются поршни.
Головка блока цилиндров имеет две прокладки, с помощью которых осуществляется герметичная защита соединений с блоком и крышкой. Состояние двигателя во многом зависит от этих прокладок и самой ГБЦ.
Читайте также:
| Компонент ГБЦ | Функция | Возможные неисправности и их признаки |
|---|---|---|
| Клапаны впускные/выпускные | Обеспечивают подачу топливно-воздушной смеси в цилиндры и выпуск отработавших газов. | Прогар, деформация тарелки, износ направляющих втулок (снижение компрессии, потеря мощности, повышенный расход топлива, дым из выхлопной трубы). |
| Распределительный вал (РВ) | Управляет работой клапанов через толкатели или коромысла. | Износ кулачков, люфт, поломка (неравномерная работа двигателя, потеря мощности, стук в двигателе). |
| Прокладка ГБЦ | Герметизирует соединение ГБЦ с блоком цилиндров. | Прорыв, прогар (потеря охлаждающей жидкости, утечка масла, снижение компрессии, перегрев двигателя, белый дым из выхлопной трубы). |
| Сальники клапанов | Предотвращают утечку масла в камеру сгорания. | Износ (повышенный расход масла, сизый дым из выхлопной трубы). |
| Свечи зажигания (для бензиновых двигателей) | Поджигают топливно-воздушную смесь в цилиндрах. | Износ, загрязнение, повреждение изолятора (пропуски зажигания, нестабильная работа двигателя, потеря мощности). |
| Форсунки (для дизельных двигателей) | Впрыскивают топливо в камеру сгорания. | Засор, износ, неисправность электромагнитного клапана (неравномерная работа двигателя, потеря мощности, дым из выхлопной трубы). |
Интересные факты
Вот несколько интересных фактов о головке блока цилиндров:
-
Многофункциональность: Головка блока цилиндров выполняет несколько ключевых функций в двигателе. Она не только закрывает цилиндры, но и содержит каналы для впуска и выпуска воздуха и топлива, а также для охлаждающей жидкости. Это делает её важной частью системы управления теплом и эффективностью сгорания.
-
Материалы и технологии: Современные головки блока цилиндров изготавливаются из различных материалов, включая алюминий и чугун. Алюминиевые головки легче и обеспечивают лучшую теплопроводность, что способствует более эффективному охлаждению. Некоторые высокопроизводительные двигатели используют головки, изготовленные с применением технологий 3D-печати, что позволяет создавать сложные формы и улучшать аэродинамику.
-
Тюнинг и производительность: Головка блока цилиндров является одной из самых популярных частей для тюнинга двигателей. Улучшение конструкции головки, например, увеличение размера клапанов или изменение формы каналов, может значительно повысить мощность и эффективность двигателя. Это делает её важным элементом в гонках и спортивных автомобилях.

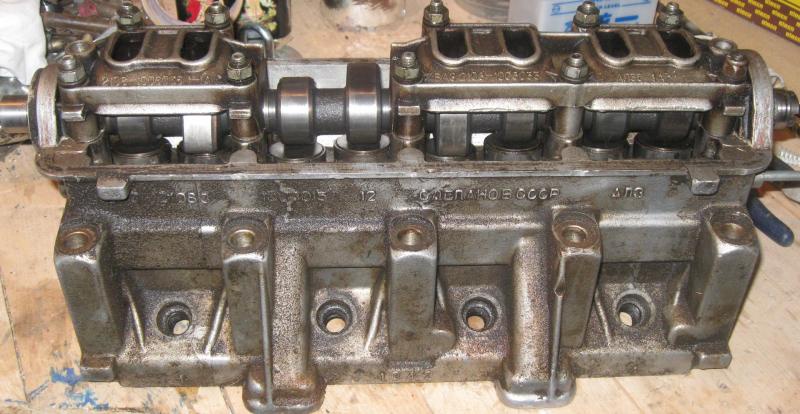

Диагностика неисправностей и ремонт головки блока цилиндров
В процессе работы головка блока цилиндров испытывает значительные нагрузки из-за механического воздействия деталей и высоких температур в камере сгорания. Основные проблемы — потеря мощности и нестабильная работа двигателя. Если регулировка механизмов не помогает, требуется ремонт головки блока цилиндров.
Диагностика начинается с визуального осмотра газораспределительного механизма и корпуса головки. На поверхности не должно быть трещин, сколов и других повреждений.
Трещины — одна из серьезных проблем ГБЦ, возникающая из-за высоких температур и частых перегревов. Сначала появляется микротрещина, которая со временем увеличивается. Признаки включают остатки масла в охлаждающей жидкости и пузырьки в расширительном бачке. Трещина нарушает герметичность клапанного механизма, что снижает мощность и компрессию. Ремонт блока с трещинами нецелесообразен, поэтому его заменяют.
При снятии ГБЦ проверяется нижняя плоскость соединения с блоком цилиндров с помощью специальной линейки и измерительного щупа. Нормой считается зазор не более 0,06 миллиметров. Если значение больше, плоскость шлифуют.
Износ шеек опоры кулачкового вала и его подшипников измеряется микрометром. Результаты сравниваются с нормами для вашей модели двигателя. При отклонениях принимается решение о методах ремонта.
Состояние коромысел, седел и рычагов определяется визуально. Если фаска «утоплена», но стержень в порядке, ее обрабатывают, и клапан можно использовать повторно.
Внешние дефекты, такие как царапины и заусенцы, устраняются шлифовкой, особенно в местах, требующих герметизации соединений.

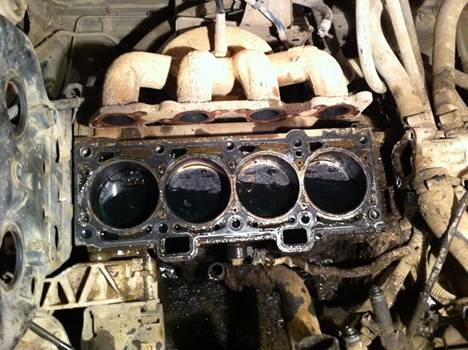

Замена головки блока цилиндров
Данная процедура выполняется при обнаружении серьезных повреждений корпуса ГБЦ. Как было сказано ранее, к ним относятся различные трещины и отломившееся части. Помимо этого, замена потребуется в случае, когда отклонения величины зазоров от нормы значительно превышают допустимые значения и в любых других случаях, когда невозможно провести ремонт.
Вместе с новой головкой, необходимо сразу подвергать замене прокладку ГБЦ, а также прокладку ее крышки. Данные элементы всегда заменяются новыми при установке новой головки.
Чтобы провести замену, необходимо отсоединить все части, которые препятствуют демонтажу ГБЦ. Ими могут быть – инжектор, карбюратор, впускные и выпускные коллекторы, механизмы распределения зажигания (свечи, бронепровода, трамблер), элементы системы охлаждения (патрубки), а также различные штекера и датчики. После этого демонтируют ремень или цепь привода газораспределительного механизма. На некоторых моделях двигателей еще и бензонасос.
После этого, откручивают гайки крепления крышки головки и снимают саму крышку. После этого, вы можете принимать решение по снятию головки блока. Допускаются варианты, когда разборка клапанного механизма и демонтаж распределительного вала производится после снятия ГБЦ или до его снятия. В первом случае, выполнить эту процедуру намного легче, потому что есть ряд деталей, открутить которые можно только с помощью надежной фиксации ГБЦ.
После полной разборки и снятия ГБЦ устанавливают новую деталь. Ее можно выполнять как с установленным на нем механизмом газораспределения, так и с перестановкой старых деталей на новую головку. В последнем случае, необходимо будет провести регулировку и подгонку клапанов, а также прочих элементов.
Для упрощения процесса, рекомендуется устанавливать новую головку с уже установленными и подогнанными деталями. Это избавит вас от лишних работ, связанных с регулировкой узла.
После установки ГБЦ, все снятые элементы устанавливаются в обратной последовательности. После этого, необходимо будет провести регулировку угла опережения зажигания и газораспределительного механизма.
Видео – Затяжка головки блока цилиндров
Представлен метод затяжки головки двигателя в домашних условиях, который исключает необходимость повторной затяжки в будущем.
- Читайте также:
Это вся необходимая информация о головке блока цилиндров.
Материалы и технологии производства ГБЦ
Головка блока цилиндров (ГБЦ) является одним из ключевых компонентов двигателя внутреннего сгорания, и ее материалы и технологии производства играют важную роль в обеспечении надежности и долговечности работы двигателя. В зависимости от конструкции двигателя и его назначения, ГБЦ может быть изготовлена из различных материалов, каждый из которых имеет свои преимущества и недостатки.
Наиболее распространенными материалами для производства ГБЦ являются чугун и алюминий. Чугун, благодаря своей высокой прочности и устойчивости к износу, часто используется в производстве ГБЦ для дизельных двигателей и высоконагруженных бензиновых двигателей. Однако чугун имеет значительный вес, что может негативно сказаться на общей массе двигателя и его динамических характеристиках.
Алюминий, в свою очередь, обладает меньшей плотностью и хорошими теплопроводными свойствами, что делает его идеальным выбором для легковых автомобилей и спортивных двигателей. Алюминиевые ГБЦ легче, что способствует снижению общего веса автомобиля и улучшению его управляемости. Однако алюминий менее устойчив к высоким температурам и давлениям, что требует применения специальных сплавов и технологий для повышения прочности и долговечности.
Современные технологии производства ГБЦ включают в себя такие методы, как литье, механическая обработка и сварка. Литье позволяет создавать сложные формы и конструкции, что особенно важно для оптимизации потока воздуха и топлива в камере сгорания. Механическая обработка, включая фрезерование и шлифование, используется для достижения высокой точности размеров и улучшения поверхности, что способствует снижению трения и повышению эффективности работы двигателя.
В последние годы также активно развиваются технологии аддитивного производства, такие как 3D-печать, которые открывают новые возможности для создания легких и прочных ГБЦ с уникальными геометрическими формами. Эти технологии позволяют значительно сократить время на разработку и производство, а также снизить количество отходов материалов.
Кроме того, для повышения термостойкости и износостойкости ГБЦ применяются различные покрытия, такие как керамические и металлические. Эти покрытия помогают защитить поверхность от коррозии и механических повреждений, а также улучшают теплопередачу, что особенно важно для высокопроизводительных двигателей.
Таким образом, выбор материалов и технологий производства ГБЦ является критически важным для обеспечения надежной и эффективной работы двигателя. Современные разработки в этой области продолжают развиваться, что открывает новые горизонты для повышения производительности и экономичности двигателей внутреннего сгорания.
Вопрос-ответ
Что такое головка блока цилиндров и какую роль она играет в двигателе?
Головка блока цилиндров — это важный компонент двигателя внутреннего сгорания, который закрывает верхнюю часть цилиндров. Она содержит камеры сгорания, клапаны и другие элементы, которые обеспечивают процесс впуска и выпуска газов. Головка блока цилиндров играет ключевую роль в эффективности работы двигателя, влияя на его мощность и экономичность.
Какие материалы используются для производства головки блока цилиндров?
Головки блока цилиндров обычно изготавливаются из алюминия или чугуна. Алюминий легче и обладает хорошими теплоотводящими свойствами, что способствует более эффективному охлаждению. Чугун, в свою очередь, более прочный и устойчив к износу, но тяжелее. Выбор материала зависит от конструкции двигателя и его назначения.
Каковы признаки неисправности головки блока цилиндров?
Признаки неисправности головки блока цилиндров могут включать перегрев двигателя, утечку охлаждающей жидкости, появление белого дыма из выхлопной трубы и снижение мощности. Также может наблюдаться повышенное потребление масла и образование нагаров. Если вы заметили эти симптомы, рекомендуется обратиться к специалисту для диагностики и ремонта.
Советы
СОВЕТ №1
Перед проведением любых работ с головкой блока цилиндров, обязательно ознакомьтесь с технической документацией вашего автомобиля. Это поможет избежать ошибок и повреждений, так как разные модели могут иметь свои особенности.
СОВЕТ №2
При снятии головки блока цилиндров используйте качественные инструменты и следуйте последовательности, указанной в руководстве. Это поможет избежать повреждения прокладок и других компонентов, а также упростит процесс сборки.
СОВЕТ №3
Регулярно проверяйте состояние головки блока цилиндров на наличие трещин или деформаций. Это можно сделать с помощью специального оборудования или обратившись к профессионалам, так как даже небольшие повреждения могут привести к серьезным проблемам с двигателем.
СОВЕТ №4
При установке новой прокладки головки блока цилиндров убедитесь, что все поверхности чистые и ровные. Неправильная установка может привести к утечкам масла или охлаждающей жидкости, что негативно скажется на работе двигателя.
