Разрезная шестерня распредвала — ключевой элемент для точной настройки фаз газораспределения в двигателе, особенно в тюнингованных автомобилях. В статье рассмотрим, зачем нужна разрезная шестерня, как она влияет на работу двигателя, а также предоставим пошаговую инструкцию по установке и настройке на автомобилях ВАЗ 2108 с 8-ми и 16-ти клапанными двигателями. Эта информация будет полезна как опытным автолюбителям, так и новичкам, желающим улучшить характеристики своего автомобиля.
Роль разрезной шестерни в конструкции распредвала двигателя
Шестерня распределительного вала передает вращающий момент от коленчатого вала к распределительному валу газораспределительного механизма (ГРМ) с помощью ременной или зубчатой передачи.

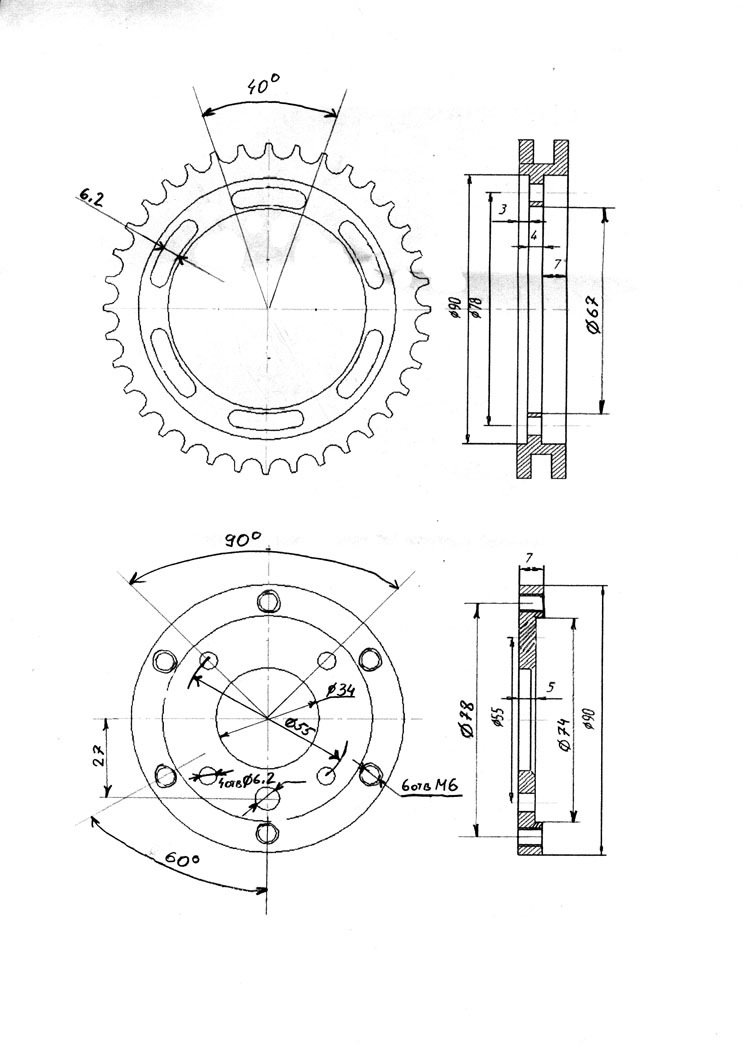

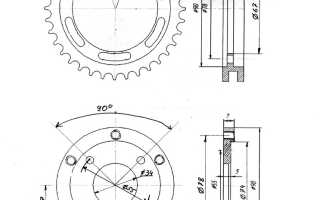

Эта шестерня изготавливается из металла и не содержит подвижных элементов. В отличие от нее, разрезная шестерня состоит из двух частей, которые могут перемещаться относительно друг друга. Это позволяет регулировать положение распределительного вала, не затрагивая натяжение ремня или цепи ГРМ, сохраняя неподвижными остальные компоненты.
Разрезная шестерня важна для учета факторов, влияющих на мощность двигателя, таких как сечение и длина каналов для подачи топлива и выпуска отработанных газов, а также фазы газораспределения. Эти фазы определяют моменты открытия и закрытия клапанов. Для удобства восприятия создается круговая диаграмма, отображающая эти фазы относительно коленчатого вала.
Разрезная шестерня устанавливается в двух случаях:
- При проектировании деталей двигателя могут возникать погрешности в работе оборудования. Размеры конечного изделия могут отличаться от указанных в чертеже. Шестерня распределительного вала может смещать фазы газораспределения на допустимую погрешность до 10%. Эти отклонения могут негативно сказаться на эффективности работы двигателя и снизить его номинальную мощность. Поэтому двигатели, произведенные на одном заводе, могут иметь разные характеристики.
Разрезная шестерня позволяет корректировать фазы газораспределения и минимизировать погрешности, что повышает эффективность работы двигателя и увеличивает его мощность.
- Установка спортивного распредвала значительно улучшает работу двигателя на различных оборотах благодаря уникальной конструкции, влияющей на время открытия и закрытия клапанов. Сочетание спортивного распредвала с разрезной шестерней может увеличить мощность двигателя на три процента.
Эксперты в области автомобильной техники отмечают, что разрезная шестерня распредвала является важным элементом для оптимизации работы двигателя. Она позволяет точно настраивать фазы газораспределения, что особенно актуально для высокопроизводительных двигателей. Благодаря возможности регулировки, механики могут адаптировать характеристики двигателя под конкретные условия эксплуатации, что способствует улучшению динамики и снижению расхода топлива.
Кроме того, использование разрезной шестерни позволяет более эффективно управлять моментом открытия и закрытия клапанов, что в свою очередь влияет на мощность и крутящий момент. Однако эксперты предупреждают, что неправильная установка или настройка может привести к серьезным проблемам в работе двигателя. Поэтому важно доверять эту работу только квалифицированным специалистам, чтобы избежать негативных последствий.
Разрезная шестерня ВАЗ 2108 на 8 и 16 клапанах

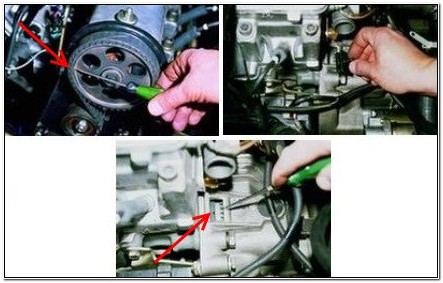

Рассмотрим данный процесс на двух ВАЗовских двигателях: 2108 8-ми и 16-ти клапанных вариантах. Для начала необходимо снять кожух и крышку клапанов. После этого, снимите старую шестерню и, ориентируясь по ней, нанесите точно такую же метку на разрезной шестерне, затем установите ее на распределительный вал, выполните совпадение меток и наденьте ремень ГРМ. После натяжки ремня можно приступать непосредственно к регулировке.
Далее нам понадобятся клапана четвертого цилиндра: проверьте их положение при заданных установках меток распредвала и маховика коленчатого вала. Если установка фаз газораспределения была выполнена верно, то впускной и выпускной клапана должны быть полностью открыты. В противном случае, ослабьте болты шестерни и поверните распределительный вал до требуемых величин открытия клапанов. После этого затяните болты шестерни. Таким образом, выходит, что вы достигли номинальных значений ФГР, а значит, мотор будет работать в номинальном режиме.
Читайте также:
| Параметр | Значение/Описание | Влияние на работу двигателя |
|---|---|---|
| Материал шестерни | Сталь, чугун, пластмасса | Прочность, износостойкость, шумность работы |
| Модуль зубьев | (например, 2, 3, 4) | Точность передачи вращения, нагрузка на зубья |
| Количество зубьев | (например, 20, 30, 40) | Передаточное число, частота вращения распредвала |
| Шаг зубьев | (мм) | Точность зацепления, плавность работы |
| Угол профиля зуба | (градусы) | Прочность зацепления, износ |
| Поверхностная обработка | (шлифование, хонингование) | Снижение шума, увеличение срока службы |
| Тип соединения с валом | (шпонка, шлица, прессовая посадка) | Надежность соединения, передача крутящего момента |
| Допуск на диаметральный размер | (например, ±0.01 мм) | Точность зацепления, шумность работы |
Интересные факты
Вот несколько интересных фактов о разрезной шестерне распредвала:
-
Регулировка фаз газораспределения: Разрезные шестерни распредвала позволяют точно настраивать фазы газораспределения. Это особенно важно для высокопроизводительных двигателей, где даже небольшие изменения в угле опережения могут значительно повлиять на мощность и крутящий момент.
-
Уменьшение вибраций: Разрезные шестерни могут помочь в снижении вибраций и шумов в двигателе. Это достигается за счет возможности тонкой настройки зазоров и углов, что позволяет улучшить балансировку системы.
-
Использование в тюнинге: В мире автоспорта и тюнинга разрезные шестерни распредвала часто используются для достижения максимальной производительности. Они позволяют механикам и инженерам адаптировать двигатель под специфические условия гонок, что дает конкурентное преимущество.

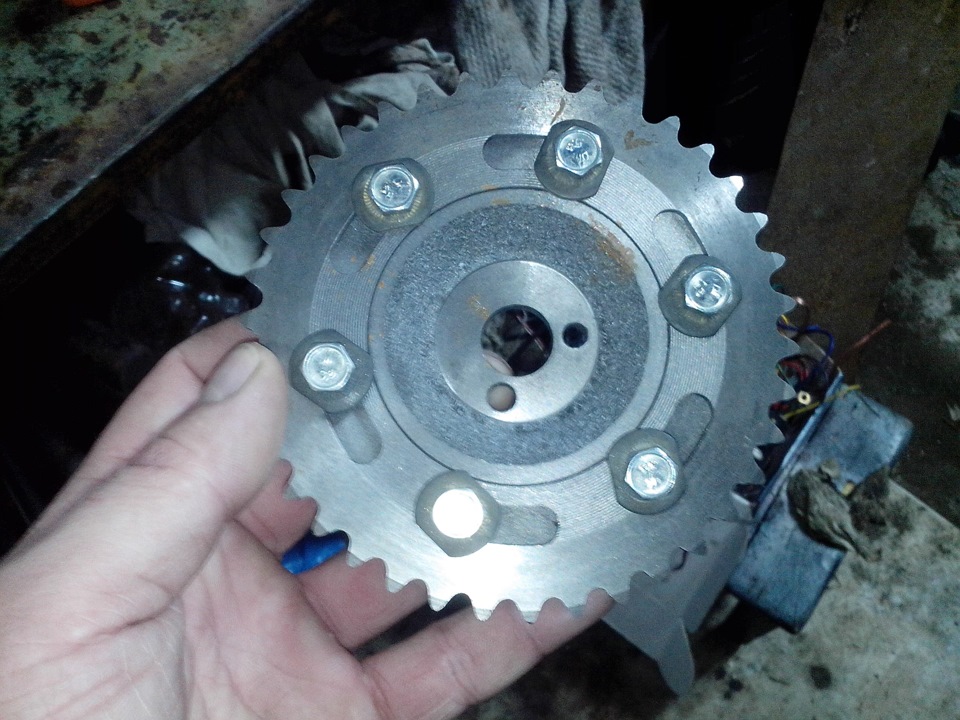

Монтаж шестерни распредвала
Для увеличения мощности двигателя на определенных оборотах выполните следующие действия:
- Ослабьте болты разрезной шестерни и поверните распределительный вал в направлении вращения коленчатого вала. Это сместит фазу газораспределения: впускной клапан будет открываться и закрываться позже, что увеличит тягу на низких и средних оборотах.
- Поворот распределительного вала в противоположном направлении откроет клапан раньше, позволяя камере сгорания получить больше топливной смеси на высоких оборотах. Это повысит мощность, но не максимальную скорость.
- Не переусердствуйте с регулировкой. Работа распредвала циклична, и слишком большой угол поворота может негативно сказаться на двигателе. Рекомендуется регулировать угол в пределах 3-4 градусов, что соответствует половине зуба шестерни.
- Если у вас карбюраторный двигатель, после каждой регулировки установите угол опережения зажигания заново. Трамблер механически связан с распределительным валом, и его смещение приведет к сбросу настроек системы зажигания.
Для 16-клапанного двигателя процесс немного отличается:
- Установите 1 и 4 цилиндры в верхнюю мертвую точку и наденьте ремень ГРМ. Установите новые шестерни и отметьте на них метки, как на старых.
- Для регулировки используйте специальный индикатор в виде часов, который устанавливается на планке в клапанном механизме.
- Когда поршень в верхней мертвой точке, индикаторы должны показывать перекрытие клапанов, равное нулю. Если это не так, отрегулируйте положение распределительных валов по предыдущим инструкциям.
Этот принцип также применяется для двигателей «Жигулей». Установите планку и выставьте 1 и 4 цилиндры на верхнюю мертвую точку, затем выполните аналогичные регулировки.
Разрезная шестерня распредвала ВАЗ — важный элемент. Установить ее под силу любому автолюбителю с базовыми знаниями о работе двигателя внутреннего сгорания.
https://youtube.com/watch?v=5wSEWgCjxFU
Проблемы и неисправности, связанные с разрезной шестерней распредвала
Разрезная шестерня распредвала, как важный элемент системы газораспределения, может столкнуться с различными проблемами и неисправностями, которые могут негативно сказаться на работе двигателя. Рассмотрим основные из них.
1. Износ зубьев шестерни
-
Читайте также:
С течением времени зубья разрезной шестерни могут подвергаться значительному износу. Это может произойти из-за недостаточной смазки, неправильной регулировки зазоров или использования некачественных материалов. Износ зубьев приводит к ухудшению сцепления с другими компонентами, что может вызвать проскальзывание и, как следствие, неправильную работу распредвала.
2. Деформация шестерни
Деформация разрезной шестерни может произойти в результате перегрева, механических повреждений или неправильной установки. Деформированная шестерня может вызвать неравномерное распределение нагрузки, что приведет к дополнительному износу и возможным поломкам других элементов системы газораспределения.
3. Неправильная установка
Ошибки при установке разрезной шестерни могут привести к неправильной фазировке газораспределения. Это может вызвать проблемы с запуском двигателя, его нестабильную работу на холостом ходу и потерю мощности. Важно следовать рекомендациям производителя и использовать специальные инструменты для установки.
4. Вибрации и шумы
Разрезная шестерня может стать источником вибраций и шумов, если она не сбалансирована или имеет повреждения. Эти вибрации могут передаваться на другие компоненты двигателя, что может привести к их преждевременному износу. Регулярная диагностика и балансировка шестерни помогут избежать подобных проблем.
5. Коррозия
Коррозия разрезной шестерни может возникнуть из-за воздействия влаги и агрессивных химических веществ. Это может привести к образованию ржавчины, что, в свою очередь, ухудшает сцепление зубьев и может вызвать их разрушение. Для предотвращения коррозии рекомендуется использовать защитные покрытия и регулярно проверять состояние шестерни.
6. Неправильный выбор материала
Использование некачественных или неподходящих материалов для изготовления разрезной шестерни может привести к ее быстрому износу и поломкам. Важно выбирать детали от проверенных производителей, которые гарантируют высокое качество и долговечность своих изделий.
В заключение, разрезная шестерня распредвала является критически важным элементом, и ее неисправности могут привести к серьезным проблемам с двигателем. Регулярное техническое обслуживание, диагностика и использование качественных запчастей помогут избежать большинства из вышеперечисленных проблем и продлить срок службы двигателя.
Вопрос-ответ
Что такое разрезная шестерня распредвала и для чего она используется?
Разрезная шестерня распредвала — это компонент двигателя внутреннего сгорания, который используется для синхронизации вращения распредвала с коленчатым валом. Она позволяет точно регулировать фазу газораспределения, что улучшает характеристики двигателя, такие как мощность и экономия топлива.
Каковы преимущества использования разрезной шестерни распредвала?
Преимущества разрезной шестерни распредвала включают возможность точной настройки углов опережения зажигания и фаз газораспределения, что позволяет оптимизировать работу двигателя под различные условия эксплуатации. Это может привести к увеличению мощности, улучшению отклика на газ и снижению расхода топлива.
Как установить разрезную шестерню распредвала?
Установка разрезной шестерни распредвала требует точности и аккуратности. Сначала необходимо снять старую шестерню и установить новую, следуя инструкциям производителя. Важно правильно выставить метки на шестерне и распредвале для обеспечения корректной синхронизации. Рекомендуется также использовать динамометрический ключ для затяжки болтов в соответствии с заданными параметрами.
Советы
СОВЕТ №1
Перед заменой разрезной шестерни распредвала обязательно ознакомьтесь с технической документацией вашего автомобиля. Это поможет вам понять, какие инструменты и детали понадобятся для выполнения работы, а также избежать ошибок при установке.
СОВЕТ №2
При установке разрезной шестерни используйте моментный ключ для затяжки болтов. Это обеспечит правильное натяжение и предотвратит повреждение деталей из-за чрезмерной силы.
СОВЕТ №3
Не забывайте проверять метки на шестерне и распредвале перед сборкой. Неправильная установка может привести к сбоям в работе двигателя и серьезным повреждениям.
СОВЕТ №4
После установки разрезной шестерни рекомендуется провести тест-драйв, чтобы убедиться в правильности работы двигателя. Обратите внимание на любые необычные звуки или вибрации, которые могут указывать на проблемы с установкой.
