Главный тормозной цилиндр (ГТЦ) — ключевой элемент тормозной системы автомобиля, обеспечивающий давление тормозной жидкости для эффективного торможения. В статье рассмотрим конструкцию и принцип работы ГТЦ, а также советы по его замене и ремонту. Правильное обслуживание этого компонента поможет поддерживать безопасность на дороге и избежать серьезных неисправностей в тормозной системе.

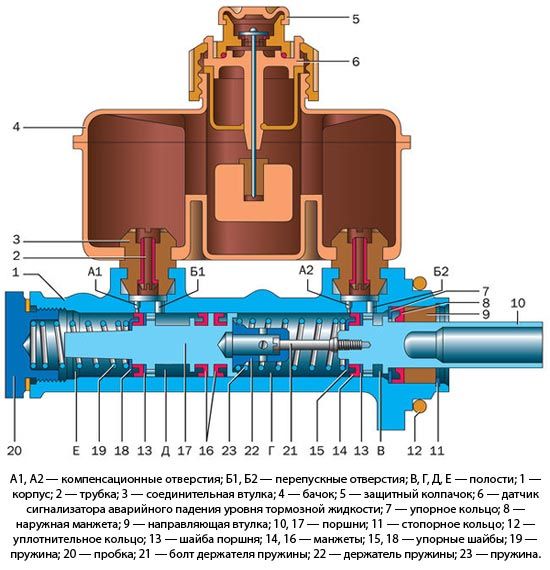

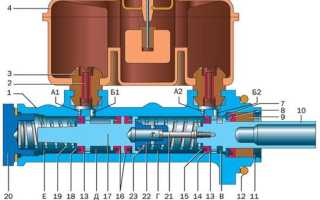

Устройство главного тормозного цилиндра
Основу главного тормозного цилиндра (ГТЦ) составляет чугунная труба с гладкой внутренней поверхностью, в которой перемещаются поршни. При нажатии на тормоза шток, соединенный с педалью, активирует главный тормозной механизм (ВУТ). Шток ВУТ воздействует на задний поршень ГТЦ, закрывая компенсационное отверстие и создавая давление в тормозных трубопроводах.
Задний поршень увеличивает давление в передней камере через переходные отверстия и пружину, соединяющую его с поршнем переднего цилиндра. В результате поршень переднего цилиндра начинает двигаться, закрывает компенсационное отверстие и повышает давление в передней камере и тормозных трубках.
Эксперты в области автомобильной техники подчеркивают важность главного тормозного цилиндра как ключевого элемента тормозной системы. Этот компонент отвечает за преобразование механического усилия, приложенного к тормозной педали, в гидравлическое давление, которое затем передается на тормоза. По мнению специалистов, регулярная проверка и обслуживание главного тормозного цилиндра критически важны для обеспечения безопасности на дороге. Износ или повреждение этого узла могут привести к утечкам тормозной жидкости и, как следствие, к снижению эффективности торможения. Эксперты рекомендуют владельцам автомобилей обращать внимание на любые изменения в работе тормозов, такие как неравномерное торможение или появление посторонних звуков, и незамедлительно проводить диагностику. Таким образом, своевременное внимание к состоянию главного тормозного цилиндра может предотвратить серьезные аварии и обеспечить надежность транспортного средства.
Неисправности ГТЦ
Основные неисправности главного тормозного цилиндра:
- износ резиновых уплотнительных элементов;
- образование царапин и ржавчины на внутренней поверхности ГТЦ;
- попадание воздуха внутрь ГТЦ.
Во время торможения сильно возрастает температура в рабочих цилиндрах, что ведет к сильному нагреву тормозной жидкости. Через 1 – 2 года свойства жидкости начинают меняться, это приводит к повышенному износу резиновых уплотнений. Ведь в жидкость попадают частицы металлических окислов и гидроксидов, а также микроскопические фрагменты резиновых уплотнений. В результате уплотнители, а нередко и внутренняя поверхность ГТЦ изнашиваются, это приводит к появлению утечек тормозной жидкости.
Если где-то в тормозной системе присутствует даже небольшая утечка, уровень жидкости в бачке будет постоянно понижаться. При достижении критического значения внутрь ГТЦ может попасть воздух, это сильно снизит эффективность торможения. Чем больше воздуха, тем хуже работает система. В некоторых случаях тормоза срабатывают только с 4 – 5 нажатия на педаль.
| Неисправность главного тормозного цилиндра | Признаки неисправности | Возможные причины |
|---|---|---|
| Утечка тормозной жидкости | Появление подтеков тормозной жидкости под автомобилем, снижение уровня жидкости в бачке, мягкая педаль тормоза, неэффективное торможение. | Износ манжет, повреждение корпуса цилиндра, ослабление соединений. |
| Внутренний износ цилиндра | Мягкая педаль тормоза, провал педали, неэффективное торможение. | Износ манжет, коррозия внутренних поверхностей, попадание абразивных частиц. |
| Завоздушивание системы | Мягкая педаль тормоза, “проваливающаяся” педаль, неравномерное торможение. | Попадание воздуха в систему при замене тормозной жидкости, повреждение шлангов или трубок. |
| Заедание поршня | Жесткая педаль тормоза, неполное отпускание педали, скрип или стук при торможении. | Коррозия, загрязнение, износ поршня или направляющих. |
| Недостаточное давление | Мягкая педаль тормоза, неэффективное торможение. | Износ манжет, неисправность вакуумного усилителя, низкий уровень тормозной жидкости. |
Интересные факты
Вот несколько интересных фактов о главном тормозном цилиндре:
-
Принцип работы: Главный тормозной цилиндр работает по принципу гидравлического давления. Когда водитель нажимает на тормоза, поршень в цилиндре создает давление в тормозной системе, что заставляет тормозные колодки прижиматься к тормозным дискам или барабанам. Это позволяет эффективно замедлять или останавливать автомобиль.
-
Дублирование системы: Современные автомобили часто оснащены двойными главными тормозными цилиндрами, что повышает безопасность. Если одна из систем выходит из строя, вторая все еще может обеспечить торможение, что снижает риск аварийной ситуации.
-
Материалы и технологии: Главные тормозные цилиндры изготавливаются из различных материалов, включая алюминий и композитные материалы, что позволяет уменьшить вес автомобиля и повысить эффективность тормозной системы. Современные технологии также позволяют создавать цилиндры с улучшенной герметичностью, что снижает риск утечек тормозной жидкости.

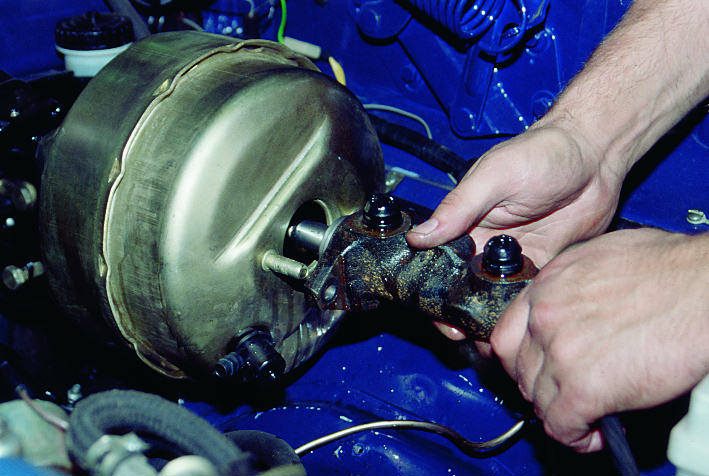

Как снять главный тормозной цилиндр
Процесс снятия главного тормозного цилиндра (ГТЦ) выполняется по единой схеме. Сначала с помощью шприца удалите тормозную жидкость из резервуара (бачок можно демонтировать как на автомобиле, так и после снятия ГТЦ). Затем специальным ключом открутите наконечники тормозных трубок, сразу надев резиновые колпачки для защиты от загрязнения. После этого открутите гайки, фиксирующие ГТЦ к вакуумному усилителю тормозов (ВУТ), и снимите цилиндр.
Разборка и ремонт ГТЦ
После демонтажа ГТЦ необходимо внимательно осмотреть его на предмет утечки жидкости. Если задний сальник влажный или мокрый, скорее всего, часть тормозной жидкости попала в ВУТ и разъедает его мембраны. Необходимо шприцем и тонкой трубочкой откачать жидкость из ВУТ.

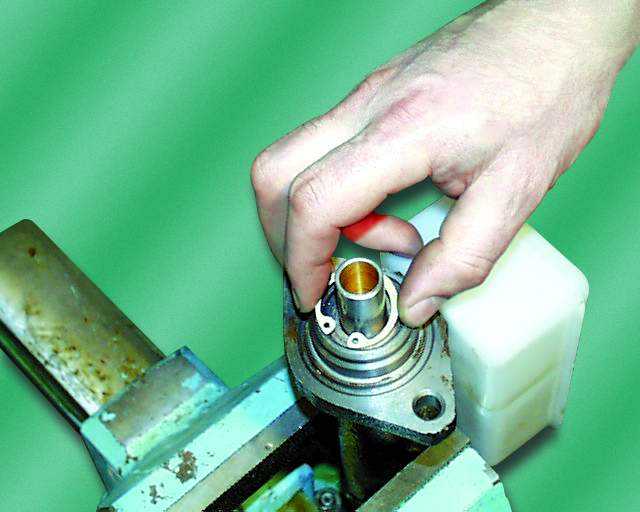

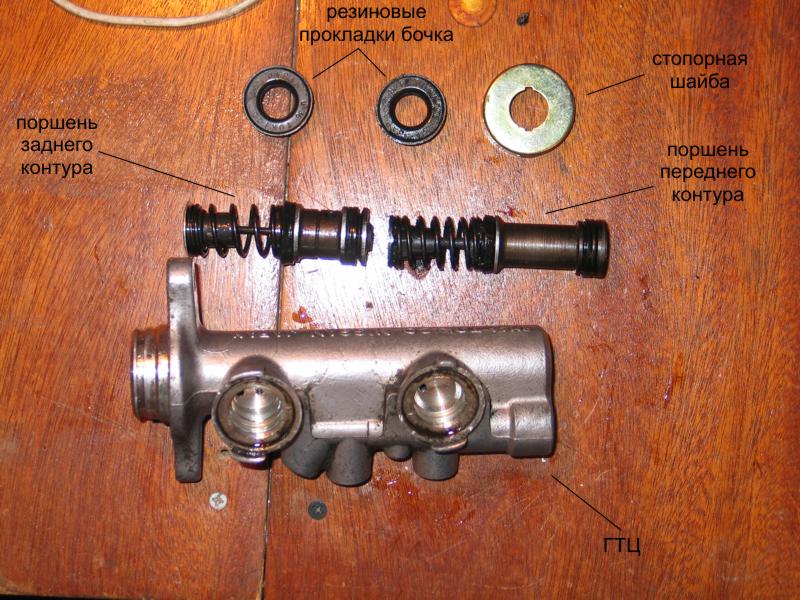

Для разборки ГТЦ слейте с него жидкость, затем аккуратно зажмите в тисках таким образом, чтобы отверстия для установки бачка оказались внизу. Открутите стопорные винты, которые не позволяют поршням возвращаться излишне далеко. Извлеките ГТЦ из тисков и с помощью съемника снимите стопорное кольцо со стороны ВУТ. Вытащите первый поршень и пружину. Нередко второй поршень выходит с трудом, поэтому приходится или стучать ГТЦ по деревянному бруску, или глушить одно из отверстий дальнего цилиндра с помощью подходящего болта и подключать ко второму отверстию компрессор с давлением не меньше 6 атмосфер. Вытаскивая поршни, обязательно запоминайте, как установлены резиновые уплотнители и как расположены поршни, это очень поможет при сборке.
Внимательно осмотрите внутреннюю поверхность ГТЦ. Любые царапины ведут к снижению эффективности торможения, поэтому недопустимы. Если на внутренней поверхности обнаружены царапины, корпус или ГТЦ целиком необходимо заменить. Убедившись, что внутренняя поверхность ГТЦ не имеет повреждений, покупайте соответствующий ремкомплект. При выборе ремкомплекта отдавайте предпочтение изделиям, которые изготовлены предприятиями-партнерами крупных автопроизводителей. Нередко оригинальные ремкомплекты от одной марки или модели подходят к другой.
Снимите все старые резиновые уплотнители с поршней. Промойте поршни водой и просушите сжатым воздухом. Установите новые уплотнители из ремкомплекта. Перед установкой обязательно смажьте их тормозной жидкостью, это облегчит их посадку на место и предотвратит повреждение. Не перепутайте направление установки манжет. Перед сборкой ГТЦ промойте его корпус водой с моющими средствами, просушите сжатым воздухом и обильно смажьте тормозной жидкостью. Не используйте для промывки бензин или другие нефтепродукты, если вы некачественно смоете их, то они разъедят резиновые уплотнители. Установите на место поршни, закрутите стопорные болты, вставьте задний сальник и стопорное кольцо.
Установка и прокачка ГТЦ
Установку выполняйте в обратном порядке демонтажа. После затяжки наконечников трубок залейте тормозную жидкость. Затем прокачайте главный тормозной цилиндр. Попросите помощника четыре раза плавно нажать на тормозную педаль до конца, затем удерживать ее. Ослабьте задний правый наконечник тормозной трубки, чтобы жидкость начала вытекать. Когда жидкость и воздух перестанут выходить, затяните наконечник и разрешите помощнику отпустить педаль. Повторите процедуру 3-4 раза для каждой трубки.
Этот метод обычно позволяет избежать полной прокачки тормозной системы. После завершения прокачки педаль тормоза должна быть жесткой. Запустите двигатель и несколько раз нажмите на тормоза. Если педаль уходит более чем на одну шестую часть хода, потребуется полная прокачка. Найдите прямой участок дороги для разгона и торможения. Разгонитесь до 5-10 км/ч и проверьте тормоза. Если все в порядке, увеличьте скорость до 30 км/ч и резко нажмите на тормоз. Если автомобиль останавливается быстро и не уходит в сторону, все сделано правильно. Если машина ведет в сторону, потребуется полная прокачка тормозов.
Выбор и замена главного тормозного цилиндра
Главный тормозной цилиндр (ГТЦ) является ключевым компонентом тормозной системы автомобиля, отвечающим за преобразование механического усилия, приложенного к тормозной педали, в гидравлическое давление, которое передается на тормоза. Правильный выбор и своевременная замена ГТЦ имеют критическое значение для обеспечения безопасности и эффективности торможения.
Выбор главного тормозного цилиндра
При выборе главного тормозного цилиндра необходимо учитывать несколько факторов:
- Совместимость с автомобилем: ГТЦ должен соответствовать марке, модели и году выпуска автомобиля. Рекомендуется использовать оригинальные запчасти или качественные аналоги от проверенных производителей.
- Тип тормозной системы: Существуют разные типы тормозных систем, такие как дисковые и барабанные тормоза. Важно выбрать ГТЦ, который подходит именно для вашей системы.
- Объем и конструкция: ГТЦ могут иметь различный объем и конструкцию, что влияет на эффективность торможения. Необходимо учитывать характеристики вашего автомобиля и его тормозной системы.
- Качество материалов: Обратите внимание на материалы, из которых изготовлен ГТЦ. Высококачественные материалы обеспечивают долговечность и надежность работы.
Замена главного тормозного цилиндра
Замена главного тормозного цилиндра — это процесс, который можно выполнить самостоятельно, если у вас есть необходимые инструменты и опыт. Однако, если вы не уверены в своих силах, лучше обратиться к профессионалам.
Процесс замены включает в себя следующие этапы:
- Подготовка: Перед началом работы убедитесь, что у вас есть все необходимые инструменты: ключи, отвертки, емкость для жидкости, а также новый ГТЦ.
- Слив тормозной жидкости: Сначала необходимо слить тормозную жидкость из системы. Для этого откройте крышку резервуара и открутите сливные винты на тормозных цилиндрах.
- Снятие старого ГТЦ: Отсоедините трубки, ведущие к ГТЦ, и открутите его крепления. Будьте осторожны, чтобы не повредить трубки и другие компоненты.
- Установка нового ГТЦ: Установите новый главный тормозной цилиндр на место старого, закрепите его и подключите трубки. Убедитесь, что все соединения герметичны.
- Заполнение тормозной жидкости: Заполните систему новой тормозной жидкостью, следуя рекомендациям производителя. После этого прокачайте тормоза, чтобы удалить воздух из системы.
- Проверка работы: После завершения установки проверьте работу тормозов. Убедитесь, что педаль тормоза имеет необходимое сопротивление и не проваливается.
Важно помнить, что тормозная система — это критически важный элемент безопасности автомобиля. Поэтому, если вы заметили какие-либо проблемы с тормозами, такие как утечка жидкости или изменение жесткости педали, не откладывайте диагностику и замену главного тормозного цилиндра.
Вопрос-ответ
Что такое главный тормозной цилиндр и какова его функция?
Главный тормозной цилиндр — это ключевой компонент тормозной системы автомобиля, который отвечает за преобразование механической силы, приложенной к тормозному педали, в гидравлическое давление. Это давление передается на тормозные механизмы, что позволяет замедлять или останавливать движение автомобиля.
Как часто нужно проверять главный тормозной цилиндр?
Рекомендуется проверять главный тормозной цилиндр при каждом техническом обслуживании автомобиля, а также при возникновении любых проблем с тормозами, таких как снижение эффективности торможения или утечка тормозной жидкости. Регулярная проверка поможет предотвратить серьезные неисправности и обеспечить безопасность на дороге.
Какие признаки указывают на неисправность главного тормозного цилиндра?
Признаки неисправности главного тормозного цилиндра могут включать в себя: снижение тормозного усилия, утечку тормозной жидкости, появление воздушных пузырьков в тормозной системе, а также неравномерное торможение. Если вы заметили один из этих симптомов, рекомендуется обратиться к специалисту для диагностики и ремонта.
Советы
СОВЕТ №1
Регулярно проверяйте уровень тормозной жидкости в главном тормозном цилиндре. Низкий уровень может указывать на утечку или износ тормозной системы, что может привести к серьезным проблемам с торможением.
СОВЕТ №2
Обращайте внимание на любые необычные звуки или изменения в работе тормозов. Если вы заметили скрип, стук или изменения в чувствительности тормозов, это может быть признаком неисправности главного тормозного цилиндра.
СОВЕТ №3
При замене тормозной жидкости используйте только рекомендованные производителем жидкости. Неправильный тип жидкости может повредить компоненты тормозной системы и снизить эффективность торможения.
СОВЕТ №4
Не забывайте о регулярном техническом обслуживании автомобиля, включая проверку главного тормозного цилиндра. Профессиональная диагностика поможет выявить потенциальные проблемы до того, как они станут серьезными.
