Что собой представляет маховик задвижки

Маховик задвижки — ключевой элемент для управления потоком жидкости или газа в трубопроводах. В статье рассмотрим его функции, а также клиновую задвижку и принцип ее работы. Понимание устройства и назначения маховика поможет лучше ориентироваться в эксплуатации и обслуживании трубопроводных систем, что важно для специалистов в инженерии и коммунальном хозяйстве.

Запорная арматура или клиновая задвижка

Задвижку также называют запорной арматурой. Это устройство используется для транспортировки жидкостей, например, в автомобилях-цистернах, и находит применение в различных сферах. Без задвижек невозможно перекачивать газ, поэтому клиновые задвижки важны в нефтяной промышленности.

В критических и аварийных ситуациях клиновые задвижки позволяют эффективно остановить поток горючих смесей.

Маховик задвижки представляет собой важный элемент, который обеспечивает надежное и эффективное управление потоком жидкости или газа в трубопроводных системах. Эксперты отмечают, что его основная функция заключается в создании механического преимущества, позволяющего оператору легко открывать и закрывать задвижку. Благодаря своей конструкции, маховик позволяет минимизировать усилия, необходимые для управления задвижкой, что особенно важно в условиях ограниченного пространства или при высоком давлении.

Кроме того, специалисты подчеркивают, что маховики могут варьироваться по размеру и материалу, что позволяет адаптировать их к различным условиям эксплуатации. Это делает их универсальными и подходящими для использования в различных отраслях, от водоснабжения до нефтегазовой промышленности. Важно также отметить, что регулярное обслуживание маховиков способствует увеличению срока их службы и надежности всей системы. Таким образом, маховик задвижки является неотъемлемой частью эффективного управления потоками в современных инженерных системах.

Как понять что умер маховик? #shorts

Принцип функционирования, разновидности, маховик

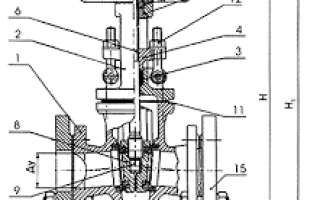

Запирающий компонент в КЗ выполнен в виде остроконечного триклина. Элемент становится узким в конечной части, запирая совместно 2 седла задвижки, расположенные взаимно.

Закон работы КЗ довольно прост. Располагаясь в верхней зоне, клин не действует, рабочая жидкость (среда) непринужденно идет по трубопроводу в систему. Когда же клин опускается, свободный ход, соответственно, перерезается, закрывая доступ в систему.

Регулирование запоркой проводится путем ввинчивания или отвинчивания вала с резьбой. Затвор соединяется с валом при помощи гайки. Сдвигаясь вверх или вниз, вал с резьбой тянет и клин. То или другое движение валу передается от маховика (если управление ручное), либо от привода.

Различают два вида клинзадвижек: малые и большие. Если в больших задвижках размер трубного диаметра и размер манжет является одинаковым, то в малых — калибр сальников меньше.

Помимо этого, клиновые задвижки могут быть с выдвижным либо невыдвижным шпинделем.

Как сами задвижки, так и затворы могут использоваться разные. Так, в клиновых задвижках применяемы несколько типов затворов, начиная от жестких и заканчивая упругими. Полезно будет рассмотреть их характеристики подробнее:

Клин жесткий представляет собой монолитную составляющую, поставленную так, чтобы максимально плотно прилегать к седлам. К минусам этого типа относят частые заклинивания и трудность регулировки.
2-дисковый клин – это деталь с несколькими компонентами, сшитыми друг с другом. Встав под углом, они таким способом образуют клин.
Упругий клин – это тоже сведенные друг с другом диски, хотя фиксация здесь осуществляется подвижным способом. Такая конструктивная особенность дает возможность добиться отменной герметичности, чему причиной становится очень плотное прилегание клина к седлам. Упругий клин наименее всех остальных типов подвержен поломкам.

Состоит задвижка клиновая из следующих компонентов:

Читайте также:

Как отрегулировать зажигание на инжекторе самому

самого корпуса с маховиком;
шпинделя;
клина.

Маховик запорной арматуры, установленный в маслокоммунникационных проводках или на линии всасывания резервных и аварийных маслонасосов, должен быть в обязательном порядке опломбированный.

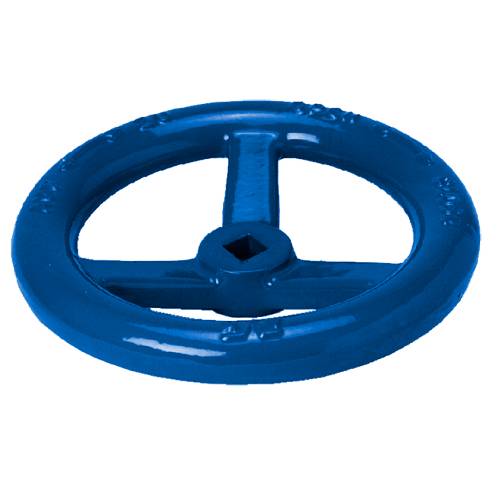

Характеристика маховика задвижки	Описание	Влияние на работу задвижки
Материал	Чугун, сталь, другие металлы	Прочность, износостойкость, коррозионная стойкость
Размер и масса	Диаметр, масса	Усилие, необходимое для управления задвижкой
Тип поверхности	Гладкая, рифленая	Удобство хвата, предотвращение скольжения
Крепление к штоку	Резьбовое соединение, шпонка	Надежность соединения, передача крутящего момента
Повреждения	Трещины, сколы, износ резьбы	Невозможность управления задвижкой, утечки

Интересные факты

Вот несколько интересных фактов о маховике задвижки:

Функция регулирования потока: Маховик задвижки служит для плавного регулирования потока жидкости или газа в трубопроводах. Он позволяет точно настраивать открытие и закрытие задвижки, что особенно важно в системах, где требуется поддержание определенного давления или расхода.
Устойчивость к нагрузкам: Маховики задвижек часто изготавливаются из прочных материалов, таких как чугун или сталь, что обеспечивает их долговечность и устойчивость к высоким давлениям и температурам. Это делает их надежными компонентами в промышленных системах.
Эффект инерции: Благодаря своей массе маховик может накапливать и высвобождать энергию, что помогает сгладить колебания давления в системе. Это свойство делает маховики полезными в ситуациях, где необходимо обеспечить стабильную работу оборудования, например, в насосных станциях или системах водоснабжения.

Двухмассовый маховик двигателя. Принцип работы двухмассового маховика и зачем он нужен?

Монтаж, неполадки

Задвижки изготавливаются из различных материалов, что влияет на их эффективность. Важны также правильный монтаж и соблюдение эксплуатационных норм.

Общие требования к установке и эксплуатации задвижек остаются неизменными.

Перед установкой необходимо проверить работоспособность устройства. Важно обратить внимание на комплектность, целостность корпуса, наличие маркировки и пломб.

Перед установкой выполните следующие действия:

Проверьте комплектность устройства.
Осмотрите корпус на наличие повреждений.
Убедитесь в наличии пломбы и маркировки.
Проведите диагностику внутренних компонентов, включая уплотнительные манжеты.

Проверьте маховик, вращая его. Если затвор перемещается плавно, все в порядке.

Не транспортируйте задвижку за маховик, чтобы не повредить механизм.

Читайте также:

Как заменить электролит самостоятельно

Установка задвижки включает следующие шаги:

Проверьте правильность установки прокладки.
Установите задвижку на место с помощью стропального механизма.
Произведите равномерную затяжку, избегая перекосов и перетяжек.
Проверьте состояние затяжки соединительных фиксаторов.
Проведите опрессовку системы задвижка-трубопровод в соответствии с техническими требованиями.

Неисправности задвижек делятся на проблемы с маховиком и более сложные неисправности. Проблемы с маховиком можно устранить без остановки подачи рабочей среды, чаще всего требуется отрегулировать фиксацию маховика на шпинделе.

Если маховик плохо работает из-за износа граней квадратного конца шпинделя, его нужно снять и выделить новые грани с помощью напильника, если длина шпинделя это позволяет.

Внимание. Если маховик фиксируется на ходовой гайке, между ними вставляется шпонка нужного размера. Если шпонка выпадет или будет срезана, маховик начнет проворачиваться. Для устранения неисправности можно вставить самодельную шпонку из проволоки или использовать обработанный гвоздь.

Если маховик сломается, необходимо снять его и установить новый, подобрав инструмент по остаткам детали.

Распространенной проблемой является неисправность уплотнителя, которую можно решить равномерным попеременным закручиванием крепежей. Также закрутите маховик до упора и проверьте, насколько задвижка перекрыта. Если течь значительная, добавьте набивку.

Видео Задвижка клиновая

МАХОВИК ПРИНЦИП РАБОТЫ

Обслуживание и уход за маховиком задвижки

Обслуживание маховика задвижки является важной частью общего ухода за запорной арматурой. Правильное обслуживание позволяет не только продлить срок службы устройства, но и обеспечить его надежную работу в различных условиях эксплуатации.

Первым шагом в обслуживании маховика является регулярная проверка его состояния. Необходимо осмотреть маховик на наличие механических повреждений, коррозии или износа. Важно убедиться, что все элементы, включая ручку и соединения, находятся в исправном состоянии. Если обнаружены трещины или другие дефекты, маховик следует заменить.

Следующий аспект обслуживания — это смазка. Маховик задвижки, как и любое другое механическое устройство, требует периодической смазки для уменьшения трения и предотвращения износа. Для этого рекомендуется использовать специальные смазочные материалы, которые подходят для работы в условиях, в которых эксплуатируется задвижка. Смазка должна быть нанесена на подвижные части механизма, а также на резьбовые соединения, если таковые имеются.

Читайте также:

Как поменять кольца генератора автомобильного

Также важно следить за чистотой маховика. На его поверхности не должно скапливаться грязь, пыль или другие загрязнения, которые могут повлиять на работу устройства. Регулярная чистка поможет избежать проблем с заеданием или затруднением в управлении задвижкой. Для чистки можно использовать мягкие ткани и нейтральные моющие средства, избегая абразивных материалов, которые могут повредить поверхность.

Не менее важным является контроль за работой задвижки в целом. Необходимо следить за тем, как легко и плавно открывается и закрывается задвижка. Если возникают затруднения, это может свидетельствовать о необходимости регулировки или ремонта. В таких случаях рекомендуется обратиться к специалистам, которые смогут провести диагностику и устранить неполадки.

Наконец, стоит отметить, что регулярное обслуживание маховика задвижки не только продлевает срок его службы, но и обеспечивает безопасность эксплуатации всей системы. Неправильная работа задвижки может привести к аварийным ситуациям, поэтому не стоит пренебрегать уходом за этим важным элементом. Следуя рекомендациям по обслуживанию, можно значительно повысить надежность и эффективность работы задвижки.

Вопрос-ответ

Какова основная функция маховика задвижки?

Основная функция маховика задвижки заключается в обеспечении механического управления открытием и закрытием задвижки. Он позволяет оператору легко и точно регулировать поток жидкости или газа через трубопровод, обеспечивая надежное запирание и герметичность системы.

Из каких материалов обычно изготавливают маховики задвижек?

Маховики задвижек обычно изготавливаются из прочных и коррозионностойких материалов, таких как чугун, сталь или нержавеющая сталь. Выбор материала зависит от условий эксплуатации, включая давление, температуру и тип транспортируемой среды.

Как правильно обслуживать маховик задвижки?

Правильное обслуживание маховика задвижки включает регулярную проверку на наличие износа и повреждений, смазку подвижных частей для уменьшения трения и предотвращения коррозии, а также очистку от загрязнений. Это поможет обеспечить долговечность и надежность работы задвижки.

Советы

СОВЕТ №1

Изучите конструкцию маховика задвижки. Понимание его механизма и принципа работы поможет вам лучше ориентироваться в вопросах эксплуатации и обслуживания задвижек, а также в их выборе для конкретных задач.

СОВЕТ №2

Обратите внимание на материалы, из которых изготовлен маховик. Выбор правильного материала (например, чугун, сталь или пластик) влияет на долговечность и устойчивость к коррозии, что особенно важно в условиях агрессивной среды.

СОВЕТ №3

Регулярно проводите техническое обслуживание задвижек, включая проверку состояния маховика. Это поможет предотвратить поломки и продлить срок службы оборудования, а также обеспечит его надежную работу в критических ситуациях.

Читайте также:

Почему инжектор не развивает обороты и троит

СОВЕТ №4

При выборе задвижки учитывайте не только размер и тип маховика, но и условия эксплуатации. Например, для работы в условиях высоких температур или давления могут потребоваться специальные модели, способные выдерживать такие нагрузки.
