В статье рассмотрим процесс замены шкворней на УАЗ Патриот своими руками. Шкворни обеспечивают надежность и управляемость автомобиля, поэтому их замена важна для владельцев. Предоставим пошаговую инструкцию и видео, которые помогут выполнить работу самостоятельно, сэкономив время и деньги на сервисе.
Типы шкворней
На этих внедорожниках используются четыре типа шарниров с различными подшипниками:
- пластиковая чаша;
- бронзовая чаша;

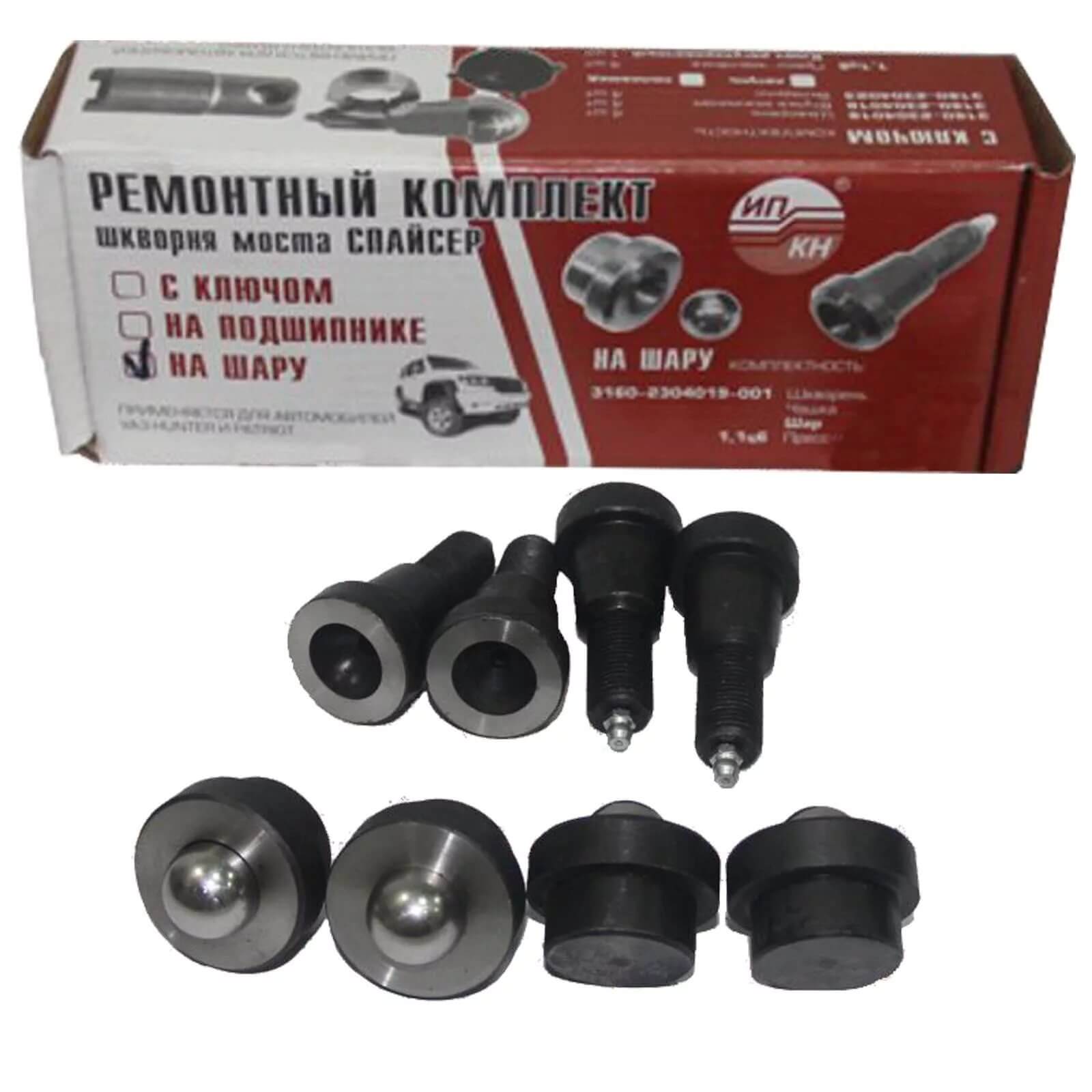

- стальной шарик;
- игольчатый подшипник.
В стандартной комплектации устанавливаются только пластиковые и шариковые шарниры. Бронзовая чаша может заменить пластиковую без доработок, что увеличивает срок службы шкворня и не изменяет конструкцию автомобиля. Установка шарнира с подшипником требует переработки поворотного кулака, что считается изменением конструкции.
Замена шкворней на УАЗ Патриот своими руками — задача, требующая определенных навыков и знаний. Эксперты отмечают, что этот процесс может быть выполнен даже автолюбителями с минимальным опытом, если следовать четким инструкциям и использовать качественные инструменты. Важно заранее подготовить рабочее место и обеспечить доступ к необходимым запчастям.
Специалисты рекомендуют внимательно изучить конструкцию шкворней и их роль в системе подвески. Неправильная установка может привести к серьезным проблемам с управляемостью автомобиля. Также стоит обратить внимание на состояние других элементов подвески, так как замена шкворней может выявить необходимость в ремонте или замене других деталей.
В целом, при соблюдении всех рекомендаций и аккуратном подходе, замена шкворней может стать не только полезным опытом, но и способом сэкономить на ремонте.
Как снимать старые шарниры
Вне зависимости от типа шарнира основные операции демонтажа одинаковы. Для замены или регулировки шкворней потребуется ровная площадка. Кроме того, вам потребуются:
- домкрат и страховочная подставка;
- набор торцевых и рожковых ключей;
- набор отверток;
- набор головок и ключ-трещотка;
- динамометрический ключ;
- мощный вороток и удлинитель из куска трубы;
- чистые тряпки;
- противооткатные упоры;
- невысокая табуретка;
- помощник или помощница.
Это важно! Собираясь менять или регулировать шкворня, вы должны внимательно прочитать правила безопасности и всегда следовать им:

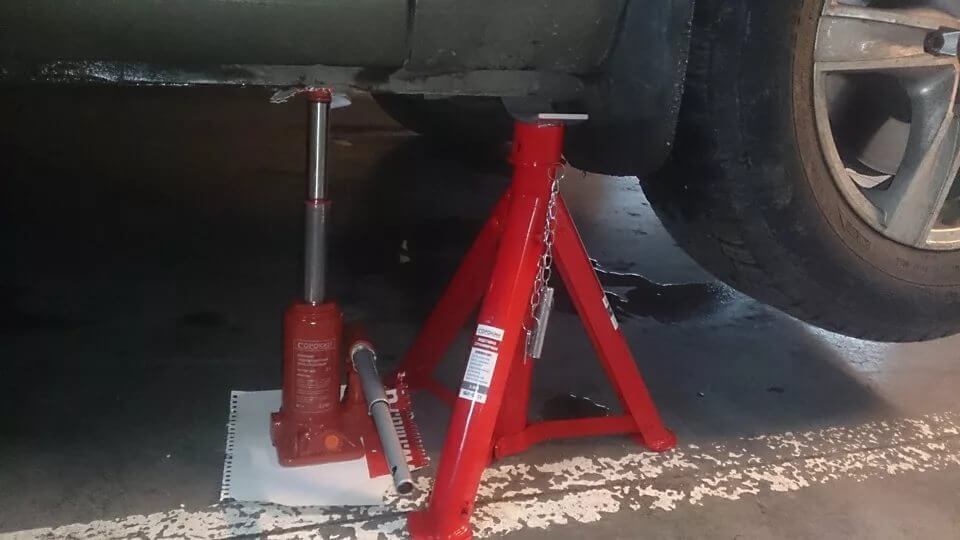

- никогда не оставляйте машину на домкрате, всегда ставьте страховочную подпорку, которую продают в любом автомагазине или широкий ровный чурбак;
- обязательно подпирайте колеса противооткатными упорами;
- никогда не выполняйте любые работы под автомобилем в одиночку – если что-то пойдет не так, то помощник сможет позвать помощь или самостоятельно помочь вам;
- не пейте спиртное, не употребляйте наркотические или психотропные вещества перед ремонтом автомобиля.
| Этап работы | Необходимые инструменты и материалы | Примечания/Рекомендации |
|---|---|---|
| Демонтаж колеса и тормозного суппорта | Гаечные ключи (на 17, 19, возможно другие), домкрат, балонник, опора под автомобиль, емкость для тормозной жидкости | Перед началом работы зафиксируйте рулевое колесо. Аккуратно слейте тормозную жидкость из суппорта, чтобы избежать ее попадания на тормозные колодки. |
| Отсоединение рулевого наконечника | Съемник рулевых наконечников, молоток, противоударная насадка | Зафиксируйте рулевой наконечник, чтобы избежать его повреждения при отсоединении. Возможно потребуется смазка для облегчения процесса. |
| Выпрессовка старого шкворня | Пресс, специальные оправки для выпрессовки шкворней УАЗ Патриот (или самодельные), молоток (в крайнем случае) | Работа с прессом требует осторожности. Необходимо использовать правильные оправки, чтобы избежать повреждения поворотного кулака. |
| Запрессовка нового шкворня | Пресс, специальные оправки для запрессовки шкворней УАЗ Патриот (или самодельные), молоток (в крайнем случае) | Запрессовка должна производиться равномерно, без перекосов. Проверьте правильность установки шкворня после запрессовки. |
| Сборка узла | Все инструменты, использованные на предыдущих этапах | Проверьте надежность всех соединений. Затяните все крепежные элементы с требуемым моментом затяжки. |
| Проверка и регулировка | Ключи, измерительные инструменты | Проверьте люфты в рулевом управлении. При необходимости отрегулируйте сход-развал. |
Интересные факты
Вот несколько интересных фактов о замене шкворней на УАЗ Патриот своими руками:
-
Упрощение процесса: Замена шкворней на УАЗ Патриот может показаться сложной задачей, но многие владельцы автомобилей отмечают, что с правильным инструментом и пошаговой инструкцией это можно сделать самостоятельно. Это не только экономит деньги на сервисе, но и позволяет лучше понять устройство своего автомобиля.
-
Влияние на управляемость: Шкворни играют ключевую роль в управляемости автомобиля. Изношенные шкворни могут привести к ухудшению устойчивости и увеличению износа других деталей подвески. Поэтому регулярная проверка и замена шкворней — важная часть обслуживания, особенно для внедорожников, таких как УАЗ Патриот.
-
Выбор материалов: При замене шкворней важно обратить внимание на качество запчастей. Многие владельцы предпочитают устанавливать шкворни от проверенных производителей или даже использовать усиленные варианты, которые могут лучше выдерживать нагрузки при эксплуатации на сложных маршрутах. Это может значительно увеличить срок службы деталей и улучшить характеристики автомобиля.
Пошаговое руководство
Мы разделили процесс на этапы, которые нужно выполнять в определенной последовательности. Это упростит разборку и сборку поворотного кулака при установке новых или регулировке старых шарниров:
- Установите автомобиль на ровной поверхности и активируйте ручной тормоз.
- Подложите противооткатные упоры под задние колеса, ослабьте болты переднего колеса и поднимите эту сторону домкратом.
- Установите страховочную подпорку под машину и снимите колесо.
- Открутите два болта и снимите пластину, удерживающую колодки, затем извлеките колодки.

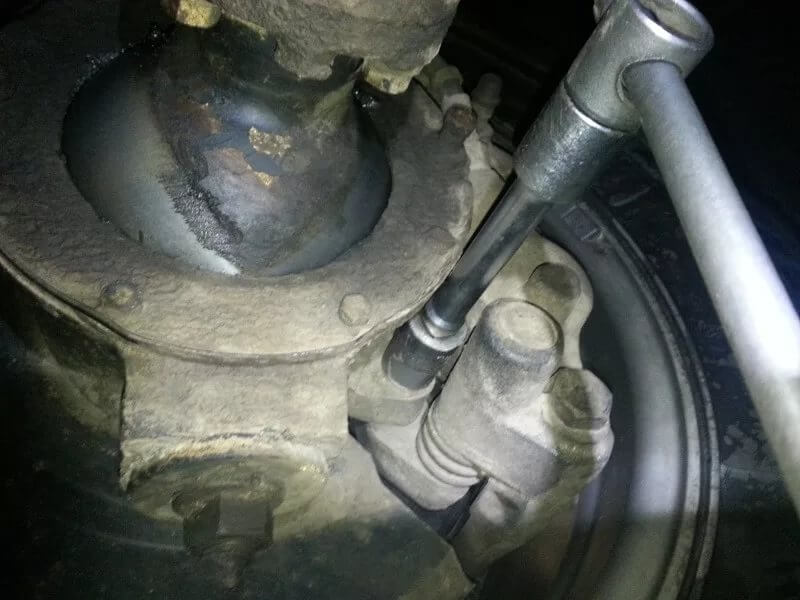

- Открутите два болта и снимите скобу тормозного суппорта.
- Открутите два болта, аккуратно снимите и подвесьте тормозной суппорт так, чтобы шланг не был натянут.
- Открутите винты, фиксирующие тормозной диск, и осторожно сбейте его со ступицы, ударяя деревяшкой по обратной стороне.
- Расшплинтуйте и открутите гайку рулевого наконечника, затем извлеките палец с помощью съемника.
- Отсоедините провод системы ABS.
- Открутите болты, удерживающие заглушку на торце ступицы, и снимите ее.
- Открутите 6 болтов, крепящих цапфу, и извлеките ее вместе с ШРУСом и полуосью из поворотного кулака.
- Открутите 5 болтов, фиксирующих шаровую опору к фланцу моста, и снимите ограничитель поворота колес.
- Извлеките шаровую опору, положите ее на стол и очистите от загрязнений.
- Открутите 6 болтов, фиксирующих сальник шаровой опоры, и снимите сальник.
Демонтаж шариковых шарниров
Открутите пресс-масленку или установленный вместо нее болт и 4 гайки, крепящих сошку к поворотному кулаку. Молотком легко стукните по сошке в районе кулака, чтобы сдвинуть ее с места. Снимите 4 конусные шайбы, затем снимите сошку и регулировочные прокладки под ней. Чтобы вытащить детали шарнира потребуется специальный съемник, который можно сделать из П-образного профиля толщиной 5 мм. Ширина профиля немного больше диаметра наружной части шкворня. В центре съемника просверлите отверстие, диаметр которого на 1–2 мм больше диаметра отверстия под пресс-масленку. Затем возьмите болт длиной 5–7 см с подходящей резьбой и гайкой.

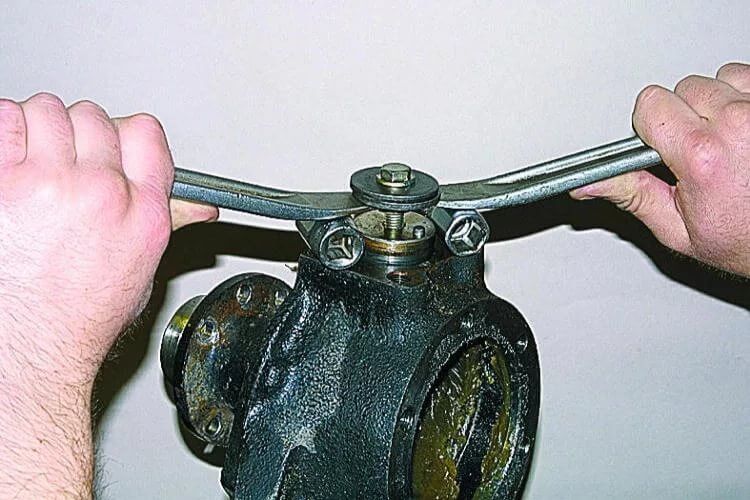

На болт накрутите гайку, затем поставьте съемник над наружной частью шарнира и через него вкрутите в заглушку болт до упора. Закручивайте гайку, пока болт полностью не вытащит наружную часть. Если такого съемника нет, можно попробовать вытащить шарнир вкрутив в него болт с большими шайбами и выжимая шайбы двумя монтировками, но такой способ менее эффективен. Затем снимите шарик и вытащите шаровую опору из поворотного кулака, после чего таким же образом вытащите внутреннюю часть шарнира. Тщательно очистите места для установки шкворней от остатков старой смазки.
Демонтаж других видов шарниров
Процесс снятия шкворней включает следующие шаги:
- Открутите гайку верхнего шкворня. Постучите по пальцу шкворня с помощью проставки из мягкого металла, чтобы облегчить откручивание зажимной втулки.

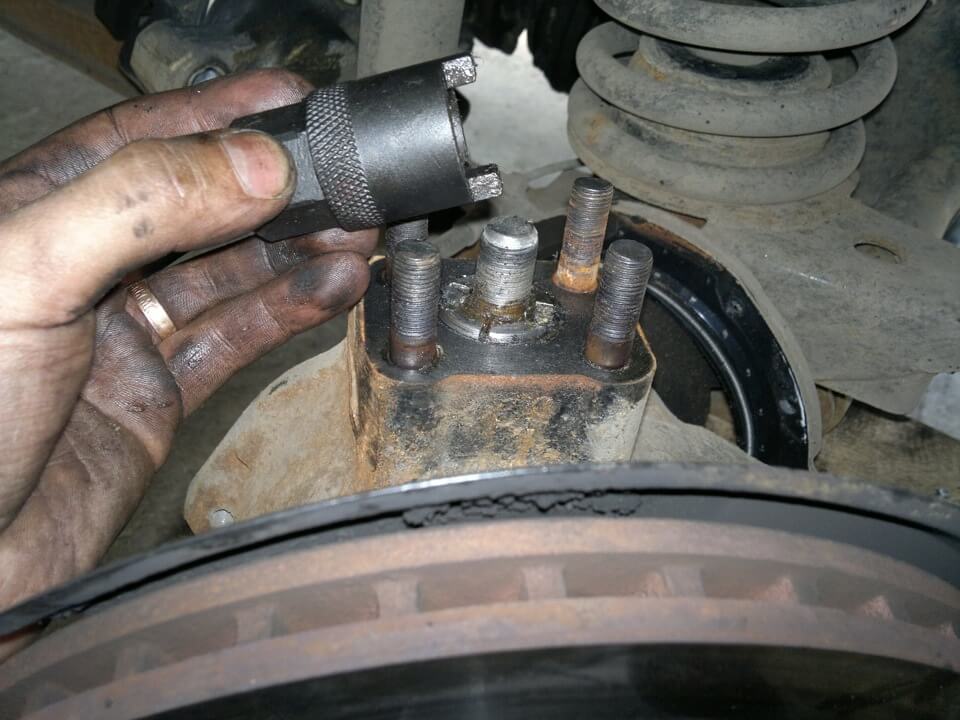

- Используя специальный ключ, который обычно идет в комплекте с новыми шкворнями или доступен в автомагазине, выкрутите зажимную втулку.
- Извлеките палец.
- Открутите болты задней пластины поворотного кулака и вытяните шаровую опору.
- Подденьте отверткой и удалите вкладыш подшипника или чашки из пластика/бронзы.
- Тщательно очистите участки от старой смазки, где находились вкладыш и палец.
Установка новых шкворней
Новые шариковые шарниры запрессовывают с помощью съемника для замены направляющих втулок ГБЦ или съемника для замены ступичных подшипников. Можно использовать и другие съемники, которые обеспечат подачу верхней и нижней частей шарнира строго параллельно каналу в шаровой опоре и поворотном кулаке. Установив шкворня в шаровую опору, заполните место под шарик Литолом или более качественной смазкой.
Остальные шарниры ставят так:

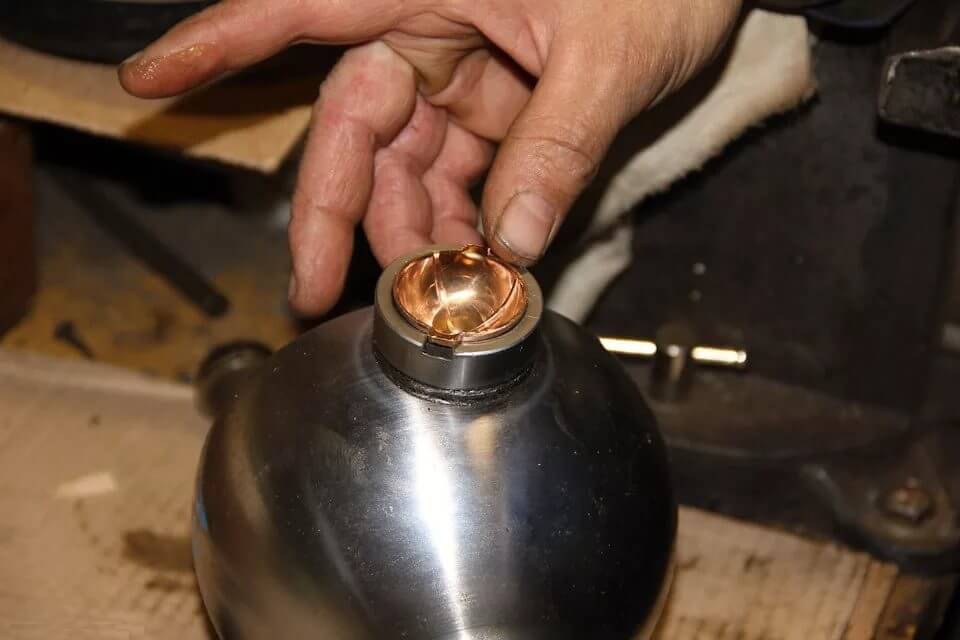

- Вставляют новые чашки или вкладыши в шаровую опору, совмещая выступы на них с прорезями в опоре, затем слегка утапливают, вставляя в них шкворневой палец и легко ударяя по нему молотком (желательно использовать проставку из мягкого металла, чтобы не повредить резьбу).
- Заполняют вкладыш смазкой.
- Вставляют шаровую опору в поворотный кулак.
- Вставляют верхний и нижний пальцы.
- Равномерно закручивают зажимные втулки с обеих сторон. Момент затяжки 70–100 Н·м. После затяжки втулок шаровая опора должна поворачиваться с усилием 10–15 Н·м.
Это важно! Вне зависимости от типа шарнира, при установке и затяжке необходимо обеспечить одинаковое расстояние от шаровой опоры до поворотного кулака сверху и снизу. Зазор измеряйте с помощью штангенциркуля. Максимальная разница зазоров – 0,2 мм.
Установив шкворня и закрепив шаровую опору в поворотном кулаке, смажьте поверхность опоры Литолом или более качественной смазкой и установите сальник, закрепив его металлическим кольцом и болтами. После чего соберите все в порядке, обратном тому, что использовали в процессе разборки. Не забудьте сделать регулировку развала и схождения.
Регулировка шкворней
Если на передних колесах есть люфт из-за износа шарниров, на автомобилях с шариковыми шкворнями добавьте одну или несколько прокладок под поворотным кулаком и под пластиной, фиксирующей нижний шкворень. Это обеспечит более плотное прижатие сошки к кулаку. На автомобилях с другими типами шкворней открутите верхнюю гайку и подтяните зажимную втулку до устранения люфта.
Читайте также:
Советы по выбору качественных шкворней
При замене шкворней на УАЗ Патриот важно уделить внимание выбору качественных деталей, так как от этого зависит не только долговечность работы автомобиля, но и безопасность в процессе эксплуатации. Вот несколько советов, которые помогут вам сделать правильный выбор.
1. Изучите производителей
На рынке представлено множество производителей шкворней, и не все из них могут гарантировать высокое качество. Рекомендуется выбирать детали от известных брендов, которые зарекомендовали себя на рынке автозапчастей. Обратите внимание на отзывы других автовладельцев и рейтинги производителей.
2. Проверяйте материал изготовления
Шкворни должны быть изготовлены из качественных материалов, способных выдерживать нагрузки и обеспечивать долговечность. Оптимальным вариантом будет использование стали с высокой прочностью, а также наличие антикоррозийного покрытия, которое защитит детали от воздействия влаги и грязи.
3. Обратите внимание на размеры и параметры
При выборе шкворней важно учитывать их размеры и параметры, которые должны соответствовать оригинальным деталям вашего автомобиля. Неправильные размеры могут привести к ухудшению управляемости и быстрому износу деталей. Лучше всего использовать оригинальные запчасти или качественные аналоги, которые точно соответствуют спецификациям.
4. Проверьте наличие сертификатов качества
Перед покупкой убедитесь, что выбранные вами шкворни имеют соответствующие сертификаты качества. Это подтверждает, что детали прошли необходимые испытания и соответствуют стандартам безопасности. Не стесняйтесь спрашивать у продавца документы, подтверждающие качество товара.
-
Читайте также:
5. Сравните цены
Не стоит гнаться за слишком низкой ценой, так как это может свидетельствовать о низком качестве товара. Сравните цены на шкворни от разных производителей и выберите оптимальный вариант, который будет сочетать в себе разумную цену и высокое качество.
6. Консультируйтесь с профессионалами
Если у вас есть сомнения в выборе, не стесняйтесь обращаться за советом к профессионалам или опытным автовладельцам. Они могут поделиться своим опытом и порекомендовать надежные бренды, а также указать на возможные подводные камни при выборе шкворней.
Следуя этим советам, вы сможете выбрать качественные шкворни для вашего УАЗ Патриот, что обеспечит надежную и безопасную эксплуатацию автомобиля на протяжении долгого времени.
Вопрос-ответ
Как определить, что шкворни на УАЗ Патриот требуют замены?
Признаки, указывающие на необходимость замены шкворней, включают стуки и посторонние шумы при движении, неравномерный износ шин, а также люфт в передней подвеске. Если вы заметили эти симптомы, рекомендуется провести диагностику и, при необходимости, заменить шкворни.
Какие инструменты понадобятся для замены шкворней на УАЗ Патриот?
Для замены шкворней вам понадобятся следующие инструменты: ключи и головки различных размеров, отвертки, молоток, домкрат, подставки для автомобиля, а также специальный съемник для шкворней. Также может потребоваться смазка для установки новых деталей.
Сколько времени занимает замена шкворней на УАЗ Патриот?
Время, необходимое для замены шкворней, зависит от опыта механика и наличия всех необходимых инструментов. В среднем, процесс может занять от 2 до 4 часов. Если вы делаете это впервые, стоит выделить больше времени на изучение процесса и возможные сложности.
Советы
СОВЕТ №1
Перед началом замены шкворней обязательно подготовьте все необходимые инструменты и запчасти. Убедитесь, что у вас есть ключи, отвертки, молоток, а также новые шкворни и уплотнительные кольца. Это поможет избежать ненужных перерывов в процессе работы.
-
Читайте также:
СОВЕТ №2
Обязательно ознакомьтесь с инструкцией по замене шкворней для вашего конкретного автомобиля. Это поможет вам понять последовательность действий и избежать ошибок, которые могут привести к повреждению деталей или неправильной установке.
СОВЕТ №3
При снятии старых шкворней используйте проникающую смазку, чтобы облегчить процесс. Это особенно важно, если детали долго не менялись и могут быть закисшими. Нанесите смазку и дайте ей время подействовать перед тем, как пытаться снять шкворни.
СОВЕТ №4
После установки новых шкворней обязательно проверьте их на наличие люфта и правильность работы. Это можно сделать, прокачав подвеску и проверив, нет ли посторонних звуков. Правильная установка шкворней обеспечит безопасность и комфорт при вождении.
