ШРУС (шарнир равных угловых скоростей) — ключевой элемент трансмиссии, передающий крутящий момент от коробки передач к колесам при изменении угла поворота. Со временем ШРУСы изнашиваются, что вызывает стуки, вибрации и ухудшение управляемости. В этой статье мы рассмотрим, как самостоятельно диагностировать и заменить наружный и внутренний ШРУС, что поможет сэкономить на ремонте и поддерживать автомобиль в исправном состоянии.
Что такое ШРУС?
Шарнир равных угловых скоростей, или ШРУС, среди автомобилистов называют «гранатой». Этот механизм появился с развитием переднеприводных автомобилей, когда понадобилось устройство для передачи вращающего момента на колеса с возможностью изменения их углового положения. В результате был разработан механизм из двух ШРУСов, отвечающих за поворот колес и передачу вращающего момента.
Внутренний ШРУС соединяется с коробкой передач и передает вращающий момент на наружный через приводной вал. Соединительные участки защищены резиновыми пыльниками, предотвращающими попадание пыли и грязи, которые могут нарушить работу механизма и загрязнить смазку. Пыльники фиксируются металлическими хомутами. Свободный конец гранаты вставляется в ступицу и надежно закрепляется специальной гайкой.
Эксперты в области автомобильной техники подчеркивают важность своевременной замены наружного и внутреннего ШРУСа для обеспечения безопасной и надежной работы автомобиля. Они отмечают, что износ этих компонентов может привести к серьезным проблемам, включая ухудшение управляемости и увеличение риска аварий. Специалисты рекомендуют регулярно проверять состояние ШРУСов, особенно при появлении характерных стуков или вибраций во время движения. Замена должна проводиться с учетом рекомендаций производителя, а также с использованием качественных запчастей. Это не только продлит срок службы автомобиля, но и обеспечит комфортное вождение. Важно помнить, что пренебрежение состоянием ШРУСов может привести к более дорогостоящим поломкам в будущем.

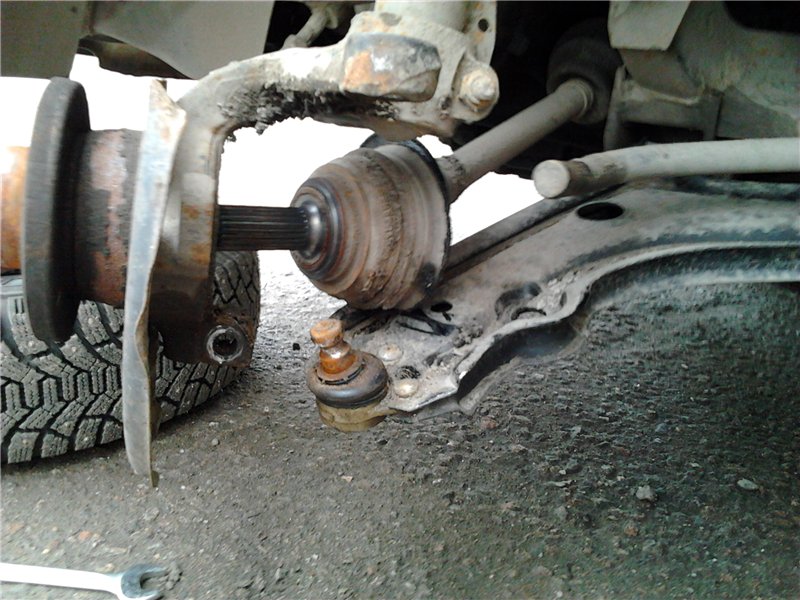

Диагностика неисправностей ШРУСа
В процессе эксплуатации ШРУС подвергается механическому воздействию, которое обязательно приводит к износу механизма. Самой распространенной неисправностью является износ пыльника, который рвется, тем самым, допускает попадание пыли и инородных частиц в место соединения. В конечном итоге, ШРУС выскакивает из приводного вала или коробки передач, и автомобиль теряет способность к дальнейшему перемещению.
Распознать неисправность гранаты можно с помощью характерного хруста ШРУСа, возникающего на повороте. Такой звук невозможно спутать ни с чем другим и при первых признаках его появления необходимо срочно заменить деталь.
Чтобы определить, какая граната нуждается в замене, можно провести два несложных теста. Первый подразумевает проверку работоспособности наружных ШРУСов, а второй – внутренних.
- Найдите достаточно большую ровную площадку и выкрутите руль до упора в любую сторону. Включите первую передачу и попробуйте резко тронуться. Если во время начала движения был слышен тот самый хруст, то в замене нуждается наружный ШРУС. Сторона замены определяется направлением движения, то есть, в какую сторону вы крутили руль – с такой стороны и находится неисправный узел.
- Для проверки внутренних гранат используется другой тест. Найдите местность с канавой небольшой глубины. Начните движение в сторону канавы под углом. Это означает, что одно из передних колес попадет в канаву намного раньше другого. Возникший хруст, при проезде канавы, говорит о неисправности того ШРУСа, колесо которого, в этот момент, попало в канаву.
| Признак неисправности ШРУСа | Вид ШРУСа (внутренний/наружный) | Необходимые инструменты/процедуры для замены |
|---|---|---|
| Стук при повороте руля | Наружный | Специальный съемник ШРУСа, ключи, молоток, смазка для ШРУСа, возможно, новый пыльник |
| Вибрация на скорости | Наружный | Специальный съемник ШРУСа, ключи, молоток, смазка для ШРУСа, возможно, новый пыльник |
| Течь смазки из пыльника | Наружный/Внутренний | Новый пыльник, смазка для ШРУСа, ключи |
| Постоянный хруст при движении | Наружный/Внутренний | Полная замена ШРУСа, ключи, съемники, возможно, новые крестовины (для внутреннего ШРУСа) |
| Люфт в приводе | Наружный/Внутренний | Проверка состояния всех элементов привода, замена изношенных деталей, ключи, съемники |
| Сломанный трипод (внутренний ШРУС) | Внутренний | Полная замена внутреннего ШРУСа, ключи, съемники, возможно, новый приводной вал |
Интересные факты
Вот несколько интересных фактов о замене наружного и внутреннего ШРУСа (шарнирно-упругого соединения):
-
Разнообразие конструкций: Существует несколько типов ШРУСов, включая шариковые и игольчатые. Наружные ШРУСы обычно имеют шариковую конструкцию, что позволяет им обеспечивать большую угловую подвижность, в то время как внутренние ШРУСы могут быть как шариковыми, так и игольчатыми, что влияет на их прочность и долговечность.
-
Симптомы износа: Один из первых признаков износа ШРУСа — это характерный стук или щелчки при поворотах. Это происходит из-за того, что шарики или иглы внутри ШРУСа начинают терять контакт с рабочими поверхностями, что приводит к неравномерному распределению нагрузки.
-
Влияние на безопасность: Состояние ШРУСов напрямую влияет на безопасность автомобиля. Изношенные или поврежденные ШРУСы могут привести к потере управления, особенно при маневрировании или на скользкой дороге. Поэтому регулярная проверка и своевременная замена этих компонентов являются важными для обеспечения безопасной эксплуатации автомобиля.
Видео – Замена наружного и внутреннего ШРУСа привода на ВАЗ

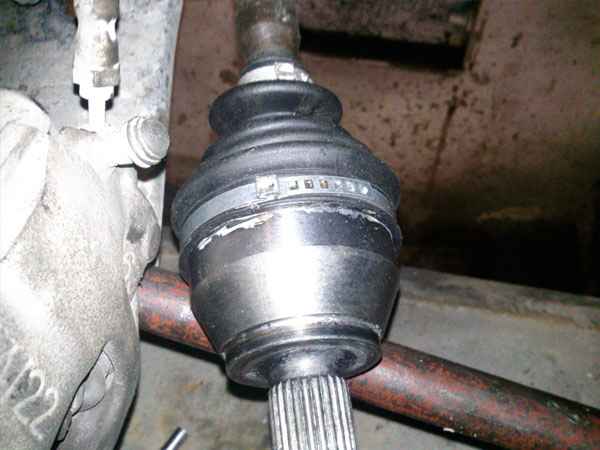

Как поменять наружный и внутренний ШРУС?
При определении неисправности необходимо незамедлительно приступать к замене неисправного узла. Процесс замены возможен, как по отдельности, так и целиком двух узлов сразу. Последний вариант наиболее предпочтительнее, так как избавит от повторного проведения одних и тех же работ.
Читайте также:

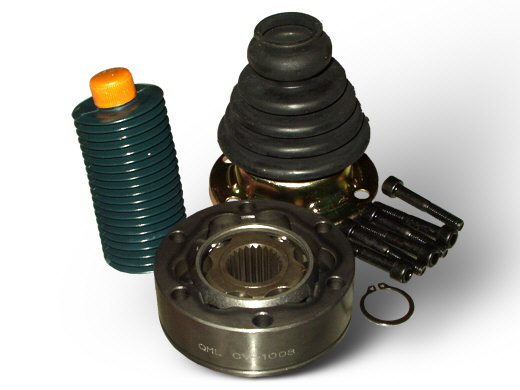

При покупке новых деталей, обратите внимание, чтобы в комплекте шел пыльник и новая гайка ступицы, так как это одноразовая деталь.
Порядок действий:
1. Автомобиль необходимо установить на достаточно ровной площадке и исключить любую возможность его передвижения. Для этого под задние колеса устанавливаются противооткатные упоры, а рычаг коробки передач устанавливается на первой скорости. Заготовьте стандартный ремонтный набор инструментов и трубу достаточной длины.
2. В первую очередь необходимо ослабить гайку ступицы. Делается это только на обездвиженном автомобиле, так как она крепится достаточно туго и при проворачивании может повернуться и колесо. Вставьте головку на 30 и присоедините к ее концу ключ. В свободную часть ключа вставьте трубу и, держась за конец трубы, ослабьте гайку. Занятие это не из приятных, но только таким образом можно добиться желаемого результата.
3. Ослабьте колесные болты с помощью баллонного ключа и поставьте под порог домкрат. Поднимите колесо автомобиля и установите под автомобиль две испорченные покрышки, кирпичи или пенек. Это нужно, чтобы автомобиль не сорвался при проведении ремонтных работ и не нанес вам никаких травм.
4. Выкрутите колесные болты и снимите колесо. После этого, открутите гайку ступицы и вытащите ее.
5. Чтобы получить доступ к ШРУСу, необходимо открутить гайку крепления тормозного суппорта, затем демонтируйте его и подвесьте на любой из деталей подвески, чтобы он не мешался. После этого, открутите крепление нижней шаровой опоры и демонтируйте ступицу с поворотного кулака. Выверните ее и выбейте при помощи ударного инструмента наружную гранату.
6. Слейте масло с коробки передач. Для этого необходимо выкрутить сливную пробку.
7. Открутите хомут крепления пыльника внутреннего ШРУСа и стяните его вниз по приводному валу. После этого, выбейте из коробки передач внутреннюю гранату, вместе с приводным валом, на конце которого находится и внешний ШРУС.
-
Читайте также:
8. Теперь вытащите приводной вал из обоих гранат и вставьте его в новые механизмы. Перед этим, необходимо заранее надеть пыльники и хомуты и забить их и гранаты порцией смазочного вещества.
9. Проведите сборку всех узлов в обратной последовательности. Не забудьте залить в КПП трансмиссионное масло. Гайку ступицы и колесные болты затягиваются только на снятой с домкрата машине. В противном случае, граната с приводным валом будет прокручиваться, а автомобиль и вовсе может упасть, если он стоял на домкратах. После затяжки, гайка контруется.
На этом замена ШРУСов завершена. Как видите, это совсем несложная операция, с которой можно справиться, имея стандартный набор инструментов и желание сэкономить на услугах автосервисов.
Советы по выбору качественных запчастей для замены ШРУСа
При замене наружного и внутреннего ШРУСа (шарнирного разъема) важным аспектом является выбор качественных запчастей. Некачественные детали могут привести к быстрому износу, ухудшению управляемости автомобиля и даже к аварийным ситуациям. Вот несколько советов, которые помогут вам сделать правильный выбор.
1. Изучите производителя: Перед покупкой обязательно ознакомьтесь с репутацией производителя. Известные бренды, такие как GKN, SKF, Febi Bilstein и другие, зарекомендовали себя на рынке и предлагают надежные запчасти. Чтение отзывов и рекомендаций от других автомобилистов также может помочь в выборе.
2. Проверьте совместимость: Убедитесь, что выбранный вами ШРУС подходит именно для вашей модели автомобиля. Для этого можно обратиться к каталогу запчастей или проконсультироваться с продавцом. Неправильный выбор может привести к проблемам с установкой и эксплуатацией.
3. Обратите внимание на материал: Качество материалов, из которых изготовлен ШРУС, играет ключевую роль в его долговечности. Ищите детали, изготовленные из высококачественной стали и с использованием современных технологий, таких как закалка и обработка поверхности.
4. Упаковка и комплектация: Качественные запчасти обычно поставляются в надежной упаковке с четкой маркировкой. Обратите внимание на наличие всех необходимых компонентов для установки, таких как хомуты, смазка и инструкция. Это поможет избежать дополнительных затрат на покупку недостающих деталей.
5. Сравните цены: Не стоит гнаться за самой низкой ценой. Сравните предложения разных продавцов, но помните, что слишком низкая цена может быть признаком низкого качества. Лучше выбрать запчасть средней ценовой категории от проверенного производителя.
6. Гарантия и возврат: При покупке обязательно уточните условия гарантии на запчасть. Надежные производители предоставляют гарантию на свои изделия, что является дополнительным подтверждением их качества. Также узнайте о возможности возврата или обмена, если деталь не подошла.
7. Консультация с профессионалами: Если у вас есть сомнения в выборе, не стесняйтесь обратиться за советом к механикам или специалистам в автосервисах. Они могут дать полезные рекомендации и помочь выбрать наиболее подходящие запчасти для вашего автомобиля.
Следуя этим советам, вы сможете выбрать качественные запчасти для замены наружного и внутреннего ШРУСа, что обеспечит надежную работу вашего автомобиля и безопасность на дороге.
Вопрос-ответ
Как определить, что ШРУС нуждается в замене?
Симптомы, указывающие на необходимость замены ШРУСа, включают стуки или щелчки при поворотах, вибрацию на высоких скоростях и утечку смазки из пыльника. Если вы заметили эти признаки, рекомендуется провести диагностику на СТО.
Какова стоимость замены ШРУСа в автосервисе?
Стоимость замены ШРУСа может варьироваться в зависимости от марки и модели автомобиля, а также региона. В среднем, цена может колебаться от 3000 до 10000 рублей, включая стоимость запчастей и работы мастера.
Можно ли заменить ШРУС самостоятельно?
Да, замена ШРУСа возможна в домашних условиях, если у вас есть необходимые инструменты и опыт работы с автомобилем. Однако, если вы не уверены в своих силах, лучше обратиться к профессионалам, чтобы избежать ошибок и дополнительных затрат.
Советы
СОВЕТ №1
Перед началом замены ШРУСа обязательно ознакомьтесь с инструкцией по ремонту вашего автомобиля. Это поможет вам понять, какие инструменты и детали вам понадобятся, а также избежать возможных ошибок в процессе работы.
СОВЕТ №2
При снятии старого ШРУСа используйте специальный съемник, чтобы избежать повреждения других деталей. Это поможет сохранить целостность узлов и сэкономить на возможных ремонтах в будущем.
-
Читайте также:
СОВЕТ №3
Не забывайте про смазку! Перед установкой нового ШРУСа обязательно нанесите смазку на внутренние и наружные части, чтобы обеспечить долгий срок службы и предотвратить преждевременный износ.
СОВЕТ №4
После завершения замены ШРУСа проведите тест-драйв, чтобы убедиться в правильности установки и отсутствии посторонних звуков. Если вы заметили какие-либо проблемы, лучше обратиться к специалисту для диагностики.
