Направляющие втулки клапанов обеспечивают надежную работу двигателя, поддерживая правильное положение и движение клапанов, что влияет на эффективность мотора. В статье рассмотрим конструкцию и принцип работы направящих втулок клапанов, а также предоставим пошаговую инструкцию по их замене на автомобилях ВАЗ. Эта информация будет полезна как опытным автолюбителям, так и новичкам, желающим самостоятельно выполнить ремонт и обслуживание автомобиля, что поможет избежать дорогостоящих услуг в автосервисах.
Конструкция и принцип работы направляющих втулок
Направляющая втулка изготавливается из металла и может быть отдельным цилиндром с продольным отверстием или цилиндрическим отверстием в головке блока цилиндров. Отверстие втулки должно точно совпадать с седлом клапана и иметь небольшой зазор. Этот зазор предотвращает заклинивание клапана, так как при повышении температуры металл расширяется и зазор уменьшается. Однако слишком большой зазор может вызвать утечки воздуха в топливовоздушной смеси и ускоренный износ втулки, что приведет к ее деформации.
Основное преимущество направляющих втулок — легкость в обслуживании. Их можно изготовить на токарном станке, что экономит время, но требует навыков и опыта. Неправильно изготовленная втулка может вызвать проблемы с герметичностью клапанов и привести к быстрому износу узла.
Эксперты в области автомобильной техники подчеркивают важность направляющих втулок клапанов для обеспечения надежной работы двигателя. Эти компоненты играют ключевую роль в поддержании правильного положения клапанов, что, в свою очередь, влияет на эффективность сгорания топлива и общую производительность двигателя. По мнению специалистов, качественные втулки способны значительно снизить износ клапанов и обеспечить их плавное движение, что особенно актуально для высоконагруженных двигателей. Кроме того, использование современных материалов и технологий при производстве втулок позволяет улучшить их устойчивость к высоким температурам и давлениям, что способствует увеличению срока службы двигателя в целом. Эксперты рекомендуют регулярно проверять состояние направляющих втулок и при необходимости производить их замену, чтобы избежать серьезных поломок и дорогостоящего ремонта.
Замена направляющих втулок ВАЗ 2107
Необходимость замены направляющих втулок возникает в следующих случаях:
- Появление большого расхода масла. Из выхлопной трубы выходит дым сизого цвета. Это говорит о том, что масло попадает в камеру сгорания, а затем в систему выхлопа.
- Во время работы двигателя возникает характерный звук из головки блока цилиндров.
- Выполнение определенных ремонтных работ, к примеру, замена клапанов или капитальный ремонт всей ГБЦ.
Перед заменой втулок нужно снять головку с блока. Порядок действий следующий:
1. Снимите «кастрюлю» воздушного фильтра и слейте охлаждающую жидкость.
2. Открутите все хомуты шлангов карбюратора и снимите шланги. Отсоедините тягу педали газа и выкрутите трос подсоса воздуха. После этого открутите четыре гайки крепления и снимите карбюратор.
3. Теперь выкрутите гайки крепления «штанов» к выпускному коллектору.
4. Возьмите торцовый ключ на 10 и открутите все гайки, на которых крепится крышка головки блока цилиндров. После чего, снимите крышку.
- Читайте также:
5. Затем открутите гайку, предназначенную для крепления распределителя зажигания, и демонтируйте высоковольтные провода. После этого вытащите распределитель и уберите его подальше, чтобы он не препятствовал проведению работ.
6. Развальцуйте и выкрутите болт шестерни распределительного вала. Шестерню необходимо вытащить, а цепь зафиксируйте таким образом, чтобы она не упала в блок цилиндров, так как достать ее будет очень проблематичным.
7. Вместе с валом вытащите постель из распределительного механизма.
8. Открутите болты крепления головки и снимите ее с блока. Будьте осторожны, направляющие втулки могут выпасть вниз, поэтому рекомендуется быть предельно аккуратным.
После демонтажа головки блока цилиндров, необходимо ее протереть сухой тряпкой и очистить ее от следов масла и грязи. После этого можно приступать к замене втулок:

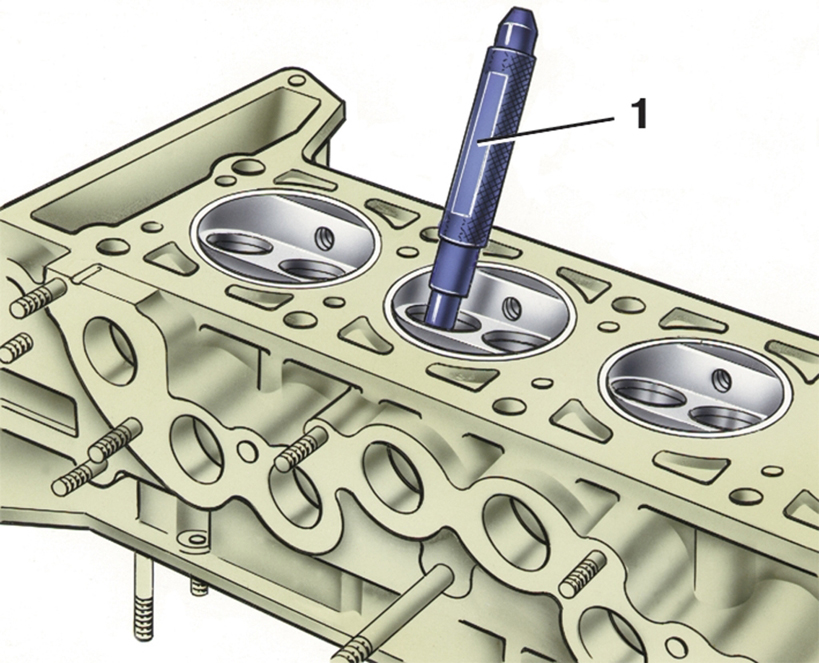

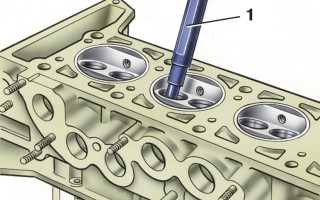

1. В отверстие старых втулок необходимо вставить оправку и аккуратными ударами выбить их молотком. Место посадки необходимо тщательно очистить с помощью бензина. После этого продуйте их сжатым воздухом.
2. Новые втулки необходимо сжать. Для этого можно поместить их в морозильник на два дня. Этот способ является самым эффективным.
3. Для расширения каналов посадки втулок нагрейте головку блока цилиндров на электрической плите до температуры, примерно, сто градусов Цельсия.
4. На новые втулки наденьте специальные стопорные кольца и тем же способом забейте их в посадочные места.
После того, как ГБЦ остынет, нужно примерить стержни клапанов под отверстия втулок. Если они не подходят, отверстия растачиваются до необходимых диаметров.
После сборки узла, установите головку блока цилиндров обратно на блок. По возможности можно заменить прокладку ГБЦ и множество других расходных запчастей. Все это пойдет только на пользу двигателю.
https://youtube.com/watch?v=GAbjOl_Hacc
| Материал направляющей втулки | Преимущества | Недостатки |
|---|---|---|
| Бронза | Хорошая износостойкость, высокая теплопроводность, доступная цена | Менее прочная, чем некоторые другие материалы, может подвергаться коррозии |
| Чугун | Высокая прочность, хорошая износостойкость, низкая стоимость | Менее высокая теплопроводность, чем бронза, может быть более подвержен износу при высоких температурах |
| Спеченные материалы (например, бронза с добавками) | Высокая износостойкость, хорошая теплопроводность, точные размеры | Более высокая стоимость, чем традиционные материалы |
| Сталь (легированная) | Очень высокая прочность, отличная износостойкость, высокая теплопроводность | Высокая стоимость, сложность обработки |
Интересные факты
Вот несколько интересных фактов о направляющих втулках клапанов:
-
Материалы и технологии: Направляющие втулки клапанов изготавливаются из различных материалов, включая бронзу, чугун и композитные материалы. Современные технологии позволяют использовать специальные сплавы, которые уменьшают трение и износ, что значительно увеличивает срок службы двигателя.
-
Точность и производительность: Направляющие втулки играют ключевую роль в обеспечении точности работы клапанов. Они помогают поддерживать правильное положение клапанов, что критично для эффективного сгорания топлива и, соответственно, для производительности двигателя. Неправильная установка или износ втулок может привести к снижению мощности и увеличению расхода топлива.
-
Тепловые характеристики: Направляющие втулки клапанов также должны выдерживать высокие температуры, возникающие в процессе работы двигателя. Некоторые современные втулки имеют специальные покрытия, которые помогают рассеивать тепло и предотвращают перегрев, что особенно важно для высокопроизводительных двигателей.
Материалы и технологии производства направляющих втулок
Направляющие втулки клапанов изготавливаются из различных материалов, каждый из которых обладает своими уникальными свойствами, что позволяет выбрать оптимальный вариант для конкретного применения. Наиболее распространённые материалы для производства направляющих втулок включают бронзу, чугун, сталь и композитные материалы.
Бронзовые втулки, благодаря своей высокой прочности и устойчивости к коррозии, часто используются в высоконагруженных двигателях. Они обеспечивают хорошую смазку и минимизируют износ, что особенно важно для долговечности работы двигателя. Бронза также обладает отличной теплопроводностью, что способствует эффективному отведению тепла от клапанов.
Чугунные втулки, в свою очередь, характеризуются высокой жесткостью и прочностью, что делает их идеальными для использования в двигателях с высокими температурами и давлениями. Чугун имеет хорошую износостойкость, однако его хрупкость может быть недостатком в некоторых условиях эксплуатации.
Стальные втулки, как правило, используются в более современных двигателях, где требуется высокая прочность и устойчивость к деформациям. Сталь может быть обработана различными способами, включая закалку, что увеличивает её износостойкость и долговечность. Однако стальные втулки могут быть подвержены коррозии, поэтому их часто покрывают защитными слоями.
Композитные материалы, такие как углеродные волокна или специальные полимеры, становятся всё более популярными благодаря своей лёгкости и высокой прочности. Они обеспечивают отличные характеристики при низком весе, что особенно важно для спортивных и высокопроизводительных автомобилей. Композиты также обладают хорошими антикоррозийными свойствами и могут быть адаптированы под специфические условия эксплуатации.
Технологии производства направляющих втулок также играют важную роль в их качестве и долговечности. Современные методы, такие как литье под давлением, механическая обработка и 3D-печать, позволяют создавать втулки с высокой точностью и минимальными допусками. Литье под давлением обеспечивает равномерное распределение материала и уменьшает вероятность появления дефектов, тогда как механическая обработка позволяет достичь необходимых размеров и форм.
Кроме того, современные технологии позволяют применять различные методы покрытия, такие как нитридирование или хромирование, что значительно увеличивает износостойкость и коррозионную стойкость втулок. Эти покрытия создают защитный слой, который предотвращает контакт металла с агрессивными средами, что особенно важно в условиях высоких температур и давления.
В заключение, выбор материала и технологии производства направляющих втулок клапанов зависит от множества факторов, включая условия эксплуатации, требования к прочности и долговечности, а также экономические соображения. Правильный выбор этих компонентов является ключевым для обеспечения надежной и эффективной работы двигателя.
Вопрос-ответ
Что такое направляющие втулки клапанов и какую роль они играют в двигателе?
Направляющие втулки клапанов — это компоненты, которые обеспечивают правильное направление и поддержку клапанов в двигателе. Они помогают удерживать клапаны на месте, позволяя им свободно открываться и закрываться, что критично для эффективной работы двигателя. Правильная установка и состояние втулок влияют на герметичность и производительность двигателя.
Как определить, что направляющие втулки клапанов требуют замены?
Существуют несколько признаков, указывающих на необходимость замены направляющих втулок. К ним относятся повышенный расход масла, появление стуков или шумов в области клапанов, а также ухудшение работы двигателя, например, снижение мощности или увеличение расхода топлива. Если вы заметили эти симптомы, стоит провести диагностику и, при необходимости, заменить втулки.
Какой материал используется для изготовления направляющих втулок клапанов?
Направляющие втулки клапанов обычно изготавливаются из различных материалов, включая бронзу, чугун и специальные сплавы. Бронзовые втулки часто используются из-за их высокой износостойкости и способности к самосмазыванию, что снижает трение и увеличивает срок службы. Выбор материала зависит от типа двигателя и условий его эксплуатации.
Советы
СОВЕТ №1
Перед заменой направляющих втулок клапанов обязательно проверьте их состояние. Износ или повреждения могут привести к неправильной работе двигателя, поэтому важно оценить их состояние и при необходимости заменить.
СОВЕТ №2
Используйте качественные втулки от проверенных производителей. Это поможет избежать проблем с совместимостью и обеспечит долговечность работы двигателя. Не экономьте на деталях, так как это может привести к более серьезным поломкам в будущем.
СОВЕТ №3
При установке новых направляющих втулок обязательно следуйте рекомендациям производителя по монтажу. Неправильная установка может вызвать дополнительные проблемы, такие как заедание клапанов или повышенный износ.
Читайте также:
СОВЕТ №4
Регулярно проводите техническое обслуживание двигателя, включая проверку направляющих втулок клапанов. Это поможет выявить проблемы на ранних стадиях и избежать дорогостоящего ремонта в будущем.
