Устройство карбюратора ВАЗ-2105 (2106) и его особенности

Карбюратор ВАЗ-2105 — ключевой элемент системы питания, обеспечивающий оптимальное смешение топлива и воздуха для работы двигателя. В статье рассмотрим устройство карбюратора, его основные компоненты, такие как ускорительный насос и дроссельная заслонка, а также их функции и влияние на производительность автомобиля. Понимание работы карбюратора поможет владельцам ВАЗ-2105 и ВАЗ-2106 лучше обслуживать машины и устранять неисправности, что повысит надежность и долговечность транспортного средства.

Основы работы карбюратора

Процесс всасывания топлива из карбюратора не зависит от внутренней тяги двигателя. Для этого в карбюраторе предусмотрен диффузор.

Диффузор — это суженная часть горловины карбюратора. Когда через него проходит воздух, изменение ширины создает разряжение и снижает давление. Рядом находится отверстие для подачи бензина. Вакуум позволяет атмосферному давлению вытеснять бензин из поплавковой камеры через специальный проход в горловину карбюратора. Здесь топливо смешивается с воздухом и поступает в цилиндры двигателя через впускной коллектор. Двигатели ВАЗ-2105 и 2106, как и другие автомобильные силовые установки, работают в различных режимах, каждый из которых требует соответствующей топливовоздушной смеси.

Эксперты отмечают, что карбюратор ВАЗ-2105 (2106) представляет собой классическую конструкцию, которая успешно зарекомендовала себя на отечественных автомобилях. Его основная задача — обеспечить оптимальную смесь топлива и воздуха для эффективной работы двигателя. Специалисты подчеркивают, что простота конструкции карбюратора позволяет легко проводить его обслуживание и настройку, что особенно важно для владельцев старых моделей.

Карбюратор оснащен системой автоматического обогащения смеси, что улучшает запуск двигателя в холодное время года. Однако, как отмечают эксперты, недостатком данной модели является чувствительность к качеству топлива и загрязнению, что может привести к перебоям в работе. В целом, карбюратор ВАЗ-2105 (2106) остается надежным решением для автомобилей своего времени, но требует внимательного ухода и регулярного обслуживания для поддержания оптимальной производительности.

Ремонт карбюратора ОЗОН – 2105, 2107. Обслуживание легко и просто!

Конструкция карбюратора

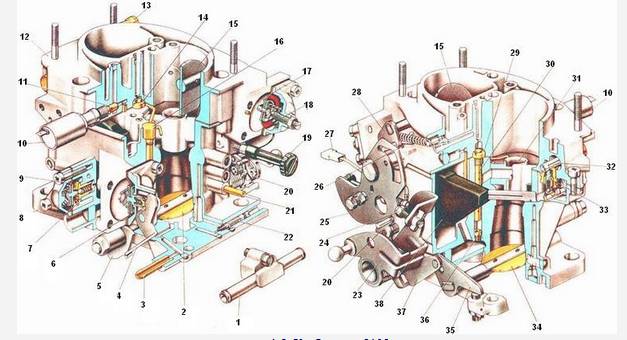

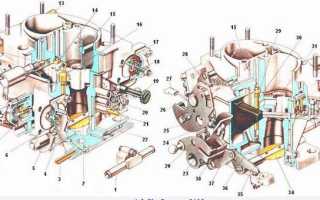

1. Блок подогрева карбюратора ваз 2105; 2. Дроссельная заслонка первой камеры; 3. Патрубок отсоса картерных газов; 4. Рычаг привода ускорительного насоса; 5. Кулачок привода ускорительного насоса; 6. Диафрагма ускорительного насоса; 7. Топливный жиклер экономайзера мощностных режимов; 8. Корпус карбюратора ваз 2105; 9. Диафрагма экономайзера мощностных режимов; 10. Электромагнитный запорный клапан; 11. Топливный жиклер холостого хода; 12. Крышка карбюратора ваз 2105; 13. Патрубок подачи топлива; 14. Главный воздушный жиклер первой камеры; 15. Воздушная заслонка; 16. Распылители ускорительного насоса с клапаном подачи топлива; 17. Диафрагма пускового устройства; 18. Регулировочный винт пускового устройства; 19. Регулировочный винт количества смеси холостого хода; 20. Рычаг блокировки второй камеры; 21. Патрубок подачи разрежения к вакуумному регулятору распределителя зажигания ваз 2105; 22. Регулировочный винт качества смеси холостого хода; 23. Рычаг привода дроссельных заслонок; 24. Регулировочный винт приоткрывания дроссельной заслонки первой камеры; 25. Рычаг управления воздушной заслонкой; 26. Шток пускового устройства; 27. Электрический провод концевого выключателя экономайзера холостого хода; 28. Рычаг воздушной заслонки; 29. Главный воздушный жиклер второй камеры; 30. Эмульсионная трубка второй камеры; 31. Распылитель главной дозирующей системы второй камеры; 32. Топливный фильтр ваз 2105; 33. Игольчатый клапан поплавковой камеры ваз 2105; 34. Дроссельная заслонка второй камеры; 35. Рычаг дроссельной заслонки второй камеры; 36. Главный топливный жиклер второй камеры; 37. Рычаг привода дроссельной заслонки второй камеры; 38. Поплавок.

Устройство карбюратора ВАЗ-2105 (2106) предусматривает ряд конструктивных элементов, обеспечивающих необходимые характеристики горючего состава. Двигатель может работать в различных режимах: прогрев, холостой ход, область средних оборотов и тяжёлая нагрузка. Каждая из вышеописанных ситуаций требует определённой консистенции ингредиентов топливовоздушной смеси. Карбюратор состоит из более, чем пятидесяти деталей. Рассмотрим подробно каждый элементы устройства. Стоит упомянуть, что все сегменты, являются важными составляющими устройства, их демонтаж может оказывать отрицательное воздействие на работу силового агрегата.

Интересные факты

Вот несколько интересных фактов о карбюраторе ВАЗ-2105 (2106):

1. Простота конструкции: Карбюратор ВАЗ-2105 (2106) имеет простую и надежную конструкцию, что делает его легким в обслуживании и ремонте. Это особенно важно для владельцев старых автомобилей, так как многие детали можно легко заменить или отремонтировать самостоятельно.

2. Регулировка смеси: В карбюраторе предусмотрены механизмы для регулировки воздушно-топливной смеси, что позволяет оптимизировать работу двигателя в различных условиях. Это особенно актуально для автомобилей, которые эксплуатируются в разных климатических зонах или при различных нагрузках.

3. Совместимость с другими моделями: Карбюратор ВАЗ-2105 (2106) часто используется не только на этих моделях, но и на других автомобилях ВАЗ, таких как ВАЗ-2103 и ВАЗ-2104. Это делает его популярным выбором для замены и модернизации, так как запчасти и комплектующие легко доступны.

Устройство карбюратора (Специально для АВТОмладенцев)

Главная дозирующая система

Основная дозирующая система (ДС) карбюраторов ВАЗ-2106 и ВАЗ-2105 отвечает за подачу топливовоздушной смеси в двигатель на средних скоростях. Конструкция карбюраторов включает:

• эмульсионный жиклёр и канал эконостата;
• воздушный жиклёр основной дозирующей системы;
• воздушный и топливный жиклёры эконостата;
• игольчатый клапан;
• поплавок и его ось;
• шарик запорной иглы;
• поплавковую камеру;
• эмульсионный колодец и трубку;
• главный топливный жиклёр;
• ось дроссельной заслонки второй камеры;
• золотник и его канавку;
• большой и малый диффузор;
• распылитель.

Главный топливный жиклёр расположен в канале между поплавковой камерой и распылителем. Распылитель — это трубка с мелкими отверстиями для воздуха, где образуется распылённая топливовоздушная смесь. Жиклёр регулирует объём топлива для смешивания, изменяя размеры канала подачи бензина.

Карбюраторы ВАЗ-2105 и ВАЗ-2106 имеют две главные дозирующие системы, которые работают как обогатительное устройство в сочетании с пневмоприводом и системой отсоса для откачки картерных газов. Также предусмотрен патрубок для подачи разряжения в вакуумный регулятор системы распределителя зажигания. Автономная система холостого хода (ХХ) с экномайзером управляется по частоте вращения коленчатого вала.

Ускорительный насос

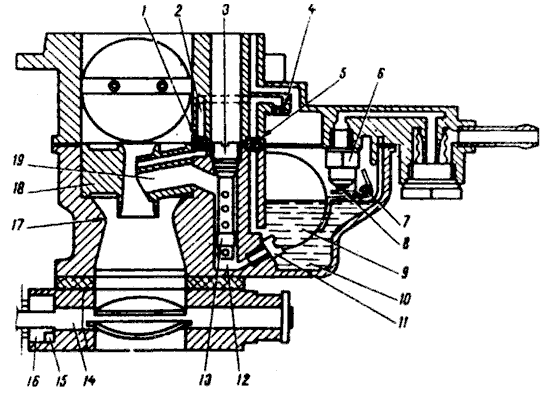

1 — эмульсионный жиклер эконостата; 2 — эмульсионный канал эконостата; 3 — воздушный жиклер главной дозирующей системы; 4 —воздушный жиклер эконостата; 5 — топливный жиклер эконостата; 6 — игольчатый клапан; 7 — ось поплавка; 8 — шарик запорной иглы; 9 — поплавок; 10 — поплавковая камера; 11 — главный топливный жиклер; 12 — эмульсионный колодец; 13 — эмульсионная трубка; 14 — ось дроссельной заслонки первой камеры; 15 — канавка золотника; 16 — золотник; 17 — большой диффузор; 18 — малый диффузор; 19 – распылитель

Устройство выполняет впрыск дополнительной порции топлива во время резкого открытия ДЗ. Он предотвращает остановку силового агрегата и перебои в его работе во время разгона машины. Ускорительный насос карбюратора состоит из перепускного жиклёра, привода ускорительного насоса, возвратной пружины, чашки диафрагмы, камеры паров насоса, впускного шарикового клапана, распылителя, клапана-винта, поплавковой камеры, топливного канала и распылителя.

НАСТРОЙКА ЛЮБОГО КАРБЮРАТОРА НА КЛАССИКЕ – ВАЗ 2101-2107

Система холостого хода (ХХ)

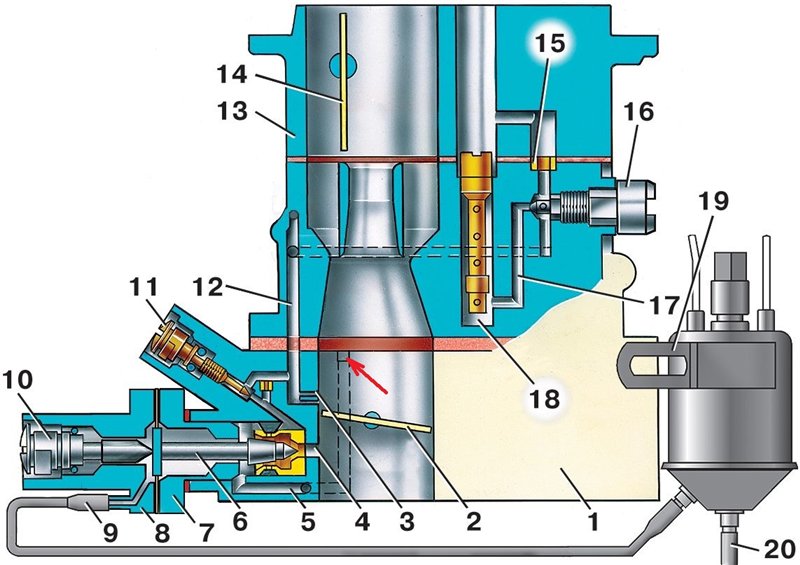

1 — корпус дроссельных заслонок; 2 — дроссельная заслонка первой камеры; 3 — отверстия переходных режимов; 4 — регулируемое отверстие; 5 — канал подвода воздуха; 6 – игла экономайзера; 7 — корпус экономайзера принудительного холостого хода; 8 — крышка экономайзера; 9 — шланг, соединяющий экономайзер с пневмоклапаном; 10 — регулировочный винт количества смеси; 11 — регулировочный винт состава (качества) смеси; 12 — эмульсионный канал системы холостого хода; 13 — крышка корпуса карбюратора; 14 — воздушная заслонка; 15 — воздушный жиклер системы холостого хода; 16 — топливный жиклер системы холостого хода; 17 — топливный канал системы холостого хода; 18 — эмульсионный колодец; 19 — пневмоклапан; 20 — шланг, идущий к впускной трубе

Система холостого хода (ХХ) обеспечивает подачу топливной смеси при работе двигателя на малых оборотах, когда основная дроссельная заслонка не активна. В систему входят: канал для подачи воздуха, воздушная заслонка (ВЗ), воздушный жиклер холостого хода, игла, крышка и корпус экономайзера, шланг к пневмоклапану, эмульсионный колодец и сам пневмоклапан, а также отверстия для переходных режимов, дроссельная заслонка первой камеры и регулировочные винты для настройки количества и качества смеси. Для настройки холостого хода предусмотрены калибровочные элементы, позволяющие изменять пропорции топлива и воздуха.

Дроссельная заслонка

1 — жиклер пневмопривода, расположенный в диффузоре первой камеры; 2 — рычаг привода дроссельных заслонок; 3 — рычаг, жестко связанный с осью дроссельной заслонки первой камеры; 4 — рычаг, ограничивающий открытие дроссельной заслонки второй камеры; 5 — жиклер пневмопривода, расположенный в диффузоре второй камеры; 6 — рычаг, связанный с рычагом 9 через пружину; 7 — ось дроссельной заслонки второй камеры; 8 — шток пневмопривода; 9 — рычаг управления дроссельной заслонкой второй камеры; 10 — канал подвода разрежения в пневмопривод; 11 — втулка штока; 12 — пневмопривод дроссельной заслонки второй камеры

Воздушная заслонка позволяет осуществлять старт холодного мотора путём обогащения топливовоздушной смеси. Она закрывает подачу воздуха внутрь карбюратора, что приводит к повышению бензина в горючей смеси топлива. В момент процедуры обороты ХХ уменьшаются. Привод ДЗ карбюратора включает в себя жиклёр пневмопривода, рычаги привода ДЗ, ось ДЗ, шток пневмопривода, канал подвода разряжения превмопривода и втулку штока. Вторая дроссельная заслонка оснащена превматическим приводом и имеет специальное диафрагменное ПУ для старта холодного мотора.

Пусковое устройство

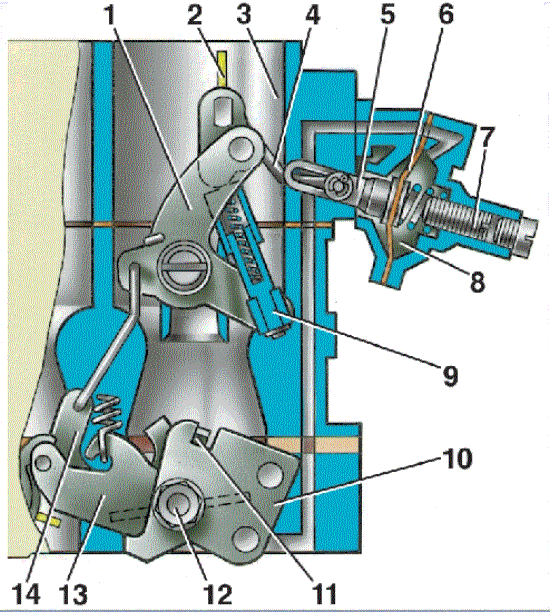

1 — рычаг управления воздушной заслонкой; 2 – воздушная заслонка; 3 — воздушный патрубок первой камеры; 4 — тяга; 5 — шток пускового устройства; 6 — диафрагма; 7 — регулировочный винт; 8 — полость, соединяющаяся с задроссельным пространством; 9 — телескопическая тяга; 10 — рычаг привода дроссельных заслонок; 11 — сектор (усик); 12 — ось дроссельной заслонки первой камеры; 13 — рычаг на оси дроссельной заслонки первой камеры; 14 — рычаг, связанный с воздушной заслонкой

Пусковое устройство — ключевой компонент карбюратора, отвечающий за запуск системы. Оно включает воздушную заслонку, патрубок первой камеры, диафрагму, шток, рычаг управления воздушной заслонкой, регулировочный винт, рычаг привода дроссельных заслонок и оси заслонок камер. Пусковое устройство подготавливает обогащенную смесь для запуска холодного двигателя.

Регулировка и настройка карбюратора

Регулировка и настройка карбюратора ВАЗ-2105 (2106) являются важными процессами, которые обеспечивают оптимальную работу двигателя и его экономичность. Правильная настройка карбюратора позволяет добиться стабильной работы на различных режимах, улучшить динамические характеристики автомобиля и снизить расход топлива.

Для начала необходимо понимать, что карбюратор состоит из нескольких ключевых элементов, таких как дроссельная заслонка, жиклеры, поплавковая камера и система холостого хода. Каждый из этих компонентов влияет на работу карбюратора, и их регулировка требует внимательности и точности.

Перед началом регулировки карбюратора рекомендуется провести его полную диагностику. Это включает в себя проверку состояния всех элементов, очистку от загрязнений и осмотр на наличие повреждений. Если карбюратор загрязнен, это может привести к неправильной работе и затруднениям в настройке.

Основные этапы регулировки карбюратора:

1. Настройка уровня топлива в поплавковой камере. Уровень топлива должен находиться на уровне, указанном в технической документации. Для этого необходимо снять крышку поплавковой камеры и проверить уровень. Если он слишком низкий или высокий, следует отрегулировать положение поплавка.
2. Регулировка дроссельной заслонки. Дроссельная заслонка должна быть правильно отрегулирована для обеспечения оптимального потока воздуха. Для этого нужно проверить зазор между заслонкой и корпусом карбюратора. Обычно зазор составляет 0,5-1,0 мм. При необходимости его можно отрегулировать с помощью винта, который фиксирует заслонку.
3. Настройка жиклеров. Жиклеры отвечают за подачу топлива в камеру смешивания. Их размеры должны соответствовать требованиям двигателя. Если двигатель работает с перебоями или не развивает мощность, возможно, потребуется заменить жиклеры на более подходящие по размеру.
4. Регулировка системы холостого хода. Для этого необходимо запустить двигатель и дать ему поработать на холостом ходу. Затем следует отрегулировать винт холостого хода, добиваясь стабильной работы двигателя на минимальных оборотах. Оптимальные обороты холостого хода для ВАЗ-2105 (2106) составляют 800-900 об/мин.
5. Проверка и настройка смеси. Состав топливовоздушной смеси также играет важную роль в работе карбюратора. Для проверки смеси можно использовать специальный анализатор или просто оценить работу двигателя на разных режимах. Если двигатель “троит” или “плавает” на холостом ходу, возможно, смесь слишком бедная или богатая. В этом случае следует отрегулировать винт смеси.

После завершения всех этапов регулировки рекомендуется провести тест-драйв автомобиля. Это позволит оценить, насколько эффективно работает карбюратор после настройки. Если возникают проблемы, возможно, потребуется повторная проверка и корректировка настроек.

Важно помнить, что регулярная профилактика и правильная настройка карбюратора помогут избежать серьезных проблем с двигателем и продлить срок его службы. Поэтому рекомендуется периодически проверять состояние карбюратора и проводить его настройку в соответствии с рекомендациями производителя.

Вопрос-ответ

Какова основная функция карбюратора в автомобиле ВАЗ-2105 (2106)?

Основная функция карбюратора заключается в смешивании воздуха с топливом в нужных пропорциях для обеспечения оптимального сгорания в цилиндрах двигателя. Это позволяет двигателю работать эффективно и с минимальными выбросами вредных веществ.

Какие основные элементы входят в конструкцию карбюратора ВАЗ-2105 (2106)?

В конструкцию карбюратора входят такие основные элементы, как корпус, дроссельная заслонка, жиклеры, поплавковая камера и система холостого хода. Каждый из этих элементов играет важную роль в процессе подачи топлива и воздуха в двигатель.

Как правильно настроить карбюратор для оптимальной работы двигателя?

Для правильной настройки карбюратора необходимо отрегулировать уровень топлива в поплавковой камере, установить нужные параметры дроссельной заслонки и жиклеров, а также проверить работу системы холостого хода. Рекомендуется проводить настройку с использованием специального оборудования и в соответствии с рекомендациями производителя.

Советы

СОВЕТ №1

Перед разборкой карбюратора обязательно сделайте фотографии или запишите порядок сборки. Это поможет избежать путаницы при возвращении всех деталей на место.

СОВЕТ №2

Регулярно очищайте карбюратор от загрязнений и отложений. Используйте специальные чистящие средства, чтобы предотвратить засорение жиклеров и улучшить работу двигателя.

СОВЕТ №3

Обратите внимание на настройки карбюратора. Неправильная регулировка может привести к повышенному расходу топлива и ухудшению динамики автомобиля. Используйте манометры и другие инструменты для точной настройки.

СОВЕТ №4

При замене деталей карбюратора выбирайте только качественные запчасти. Это обеспечит надежную работу и долговечность вашего карбюратора, а также снизит риск поломок в будущем.
