Шарнир равных угловых скоростей (ШРУС) — ключевой элемент трансмиссии автомобилей, передающий крутящий момент от двигателя к колесам с минимальными потерями. В статье рассмотрим устройство и принцип работы ШРУСа, а также его роль в плавности и стабильности движения. Также обсудим диагностику неисправностей внутреннего и внешнего ШРУСа, что поможет владельцам автомобилей своевременно выявлять и устранять проблемы, обеспечивая безопасность эксплуатации.
Как устроен ШРУС

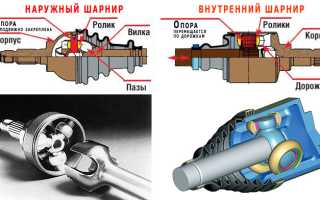

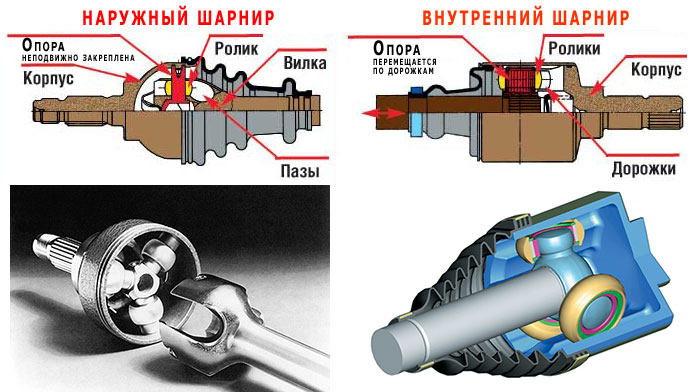

На большинстве легковых автомобилей используются шарниры типа «Рцеппа», или «шестишариковые». Эта конструкция включает внутреннюю и наружную обоймы с канавками, сепаратор и шесть шариков. Она обеспечивает отличные характеристики при высоких оборотах и максимальном повороте колес. Другой распространенный тип — «Трипод», встречающийся на некоторых японских моделях. В этом шарнире трехлучевая звезда фиксируется в корпусе, на которой размещены сферические ролики. Вращение передается через вилку с сферическими каналами для роликов. Основной недостаток трипода — ограниченный угол изменения оси вращения, но возможность осевого перемещения делает его подходящим для внутреннего ШРУСа.
Шарнир равных угловых скоростей (ШРУС) представляет собой ключевой элемент в трансмиссии современных автомобилей, обеспечивая передачу крутящего момента от двигателя к колесам при изменении угла поворота. Эксперты отмечают, что основным преимуществом ШРУСа является его способность поддерживать постоянную угловую скорость, что особенно важно при движении по поворотам. Это достигается благодаря конструкции, состоящей из шариков, помещенных в специальные канавки, что позволяет избежать потерь мощности и минимизировать вибрации.
Кроме того, специалисты подчеркивают, что ШРУСы бывают различных типов, включая одно- и многосоставные, что позволяет адаптировать их под различные условия эксплуатации. Правильный выбор и установка ШРУСа могут значительно повысить надежность и долговечность автомобиля. Важно также регулярно проверять состояние этого узла, так как его износ может привести к серьезным поломкам и снижению безопасности на дороге.
Устройство приводного вала

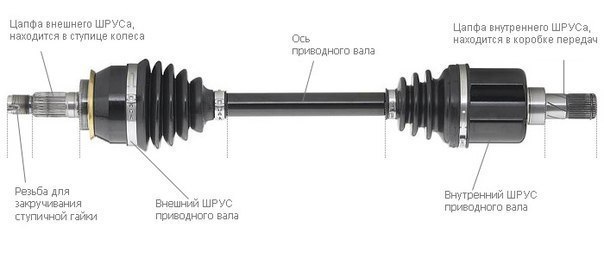

Сам по себе ШРУС не может передать вращение от коробки передач к колесам, поэтому необходим приводной вал. Основа приводного вала – стальная труба, которая соединяет внутренний и внешний ШРУС. Внутренний ШРУС постоянно работает при угле поворота 10 – 30 градусов. Такой же угол поворота и у наружного ШРУС при прямолинейном движении вперед. Когда колеса поворачиваются, угол работы наружного ШРУС увеличивается вплоть до 60 градусов. При движении автомобиля по неровной поверхности расстояние от наружного до внутреннего ШРУС постоянно изменяется. Поэтому вал, на котором установлены два шарнира типа «Рцеппа» закреплен внутри шарниров таким образом, что при изменении расстояния он вдвигается внутрь, или наоборот, выдвигается наружу. Поэтому применение вала, на котором установлены наружный шарнир типа «Рцеппа» и внутренний типа «Трипод», позволяет жестко закрепить трубу, увеличивая общую прочность и надежность вала. Однако, изготовление такого вала более затратно, чем с двумя шарнирами «Рцеппа», поэтому на бюджетных автомобилях его не применяют.
| Компонент ШРУСа | Функция | Материал/Конструкция |
|---|---|---|
| Внутренняя обойма | Соединяется с валом привода | Высокопрочная сталь, часто с шлицевым соединением |
| Шарики (или ролики) | Обеспечивают передачу крутящего момента под углом | Высокопрочная закаленная сталь, высокая точность обработки |
| Наружная обойма | Соединяется с ведущим колесом | Высокопрочная сталь, часто с шлицевым соединением |
| Сепаратор | Удерживает шарики (или ролики) на равном расстоянии | Сталь или специальный полимер |
| Пыльник | Защищает внутренние компоненты от грязи и влаги | Резина или силикон, герметичная конструкция |
| Уплотнительные кольца | Предотвращают утечку смазки | Резина или специальный полимер |
| Смазка | Снижает трение и износ | Специальная высокотемпературная смазка |
Интересные факты
Вот несколько интересных фактов о шарнире равных угловых скоростей (ШРУС):
-
Универсальность применения: ШРУСы используются не только в автомобилях, но и в других транспортных средствах, таких как мотоциклы, квадроциклы и даже в некоторых типах самолетов. Их способность передавать крутящий момент при изменении угла делает их идеальными для применения в системах с подвижными соединениями.
-
Принцип работы: ШРУСы обеспечивают равные угловые скорости на обоих концах соединения, что особенно важно для автомобилей с передним приводом. Это позволяет избежать износа и повреждений, которые могут возникнуть из-за неравномерного распределения крутящего момента при поворотах.
-
Разработка и эволюция: Первые ШРУСы были разработаны в начале 20 века, но их современная форма и эффективность были значительно улучшены благодаря использованию новых материалов и технологий. Например, современные ШРУСы часто имеют герметичные корпуса и смазку, что увеличивает их срок службы и снижает необходимость в обслуживании.
Видео – Принцип работы приводного переднего вала со ШРУСом
Неисправности и диагностика ШРУС
- Повреждение пыльника.
- Высыхание или загрязнение смазки.
- Износ шариков или роликов.

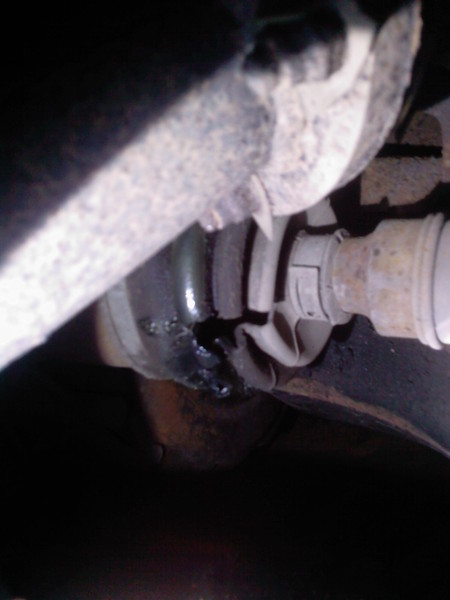

Во время езды из-под колес вылетают мелкие камни, которые могут пробить пыльник ШРУС. Когда такое происходит, в смазку начинает попадать пыль и грязь. В результате смазка превращается в абразивное вещество, которое разрушает шарики, ролики и другие внутренние части шарнира, приводя к его поломке.
Из-за попадания грязи в смазку, при движении на высокой скорости трущиеся детали шарнира нагреваются до сотен градусов. Такая температура меняет свойства смазки, приводя к ее высыханию. Работа шарнира с высохшей смазкой приводит к сильному износу деталей и через 3 – 5 тысяч километров наступает критическое повреждение, после которого шарнир невозможно отремонтировать и его приходится менять.
Диагностику ШРУС можно разделить на два этапа. Первый выполняют каждые 3 – 5 тысяч километров. Если приходится ездить по бездорожью или грунтовым дорогам, то каждую 1000 километров. Для такой диагностики необходимо заехать на яму или эстакаду, или поднять автомобиль на подъемнике. Если такой возможности нет, диагностику можно провести с помощью 2 домкратов. Как поднимать автомобиль с помощью домкратов и необходимые меры безопасности описаны в статье.
Подняв перед или зад автомобиля, внимательно осмотрите пыльники наружных и внутренних гранат. Проворачивайте колеса, чтобы осмотреть пыльник со всех сторон. При обнаружении трещин, пробоин или разрывов пыльника, необходимо снимать приводной вал, чтобы поменять пыльники и проверить состояние смазки и деталей шарнира.
Читайте также:
Второй этап диагностики проводят, если возникли подозрения на повреждение ШРУС – хруст или щелканье при движении с полностью вывернутым в любую сторону рулем. Приводной вал снимают с автомобиля, чтобы проверить состояние деталей ШРУС. О том, как это сделать, читайте в статье (Приводной вал). Эта процедура одинакова как на российских автомобилях семейства ВАЗ, так и на большинстве иномарок.
Сняв вал, поворачивайте шарнир в разные стороны, затем попробуйте сложить с углом 30 – 40 градусов и вращать его, держа одной рукой за трубу, другой за ведомый вал наружного или ведущий вал внутреннего ШРУС. Исправный шарнир вращается легко, без щелчков и заеданий. Держите приводной вал одной рукой, а другой легонько пытайтесь провернуть ведомый или ведущий вал ШРУС. Даже небольшой люфт говорит о необходимости замены шарнира. Снимите пыльник со ШРУС и осмотрите смазку. Если в ней есть кусочки песка или грязи, смазку необходимо менять. Если внешне смазка выглядит чистой, двумя пальцами возьмите немного смазки рядом с шариком или роликом. Разотрите смазку между пальцами. Чистая смазка легко разотрется, сделав пальцы гладкими, поэтому вы легко почувствуете даже небольшое загрязнение.
Ремонт ШРУС
Ремонт ШРУСа включает две основные процедуры: замену пыльников и обновление смазки.

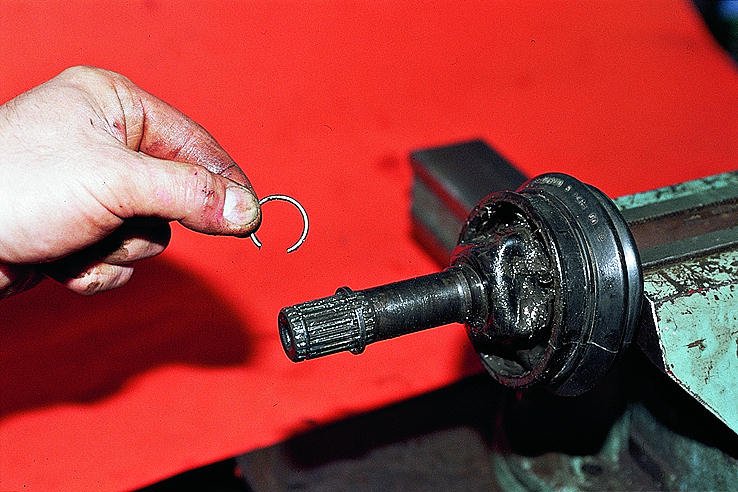

Для замены пыльника необходимо снять один из шарниров с приводного вала. Если на валу установлены шарниры обоих типов, проще снять внутренний (трипоидный). Удалите стопорное кольцо и аккуратно извлеките трубу с трехлучевой звездой. Затем снимите стопорное кольцо, удерживающее звезду, и сбейте ее с наконечника трубы с помощью молотка и бронзовой проставки. Шарнир типа «Рцеппа» разбирается аналогично. Если верхняя часть шарнира снимается с трудом, поворачивайте его на максимальный угол и извлекайте шарики по одному. После этого снимите стопорное кольцо с внутренней обоймы и сбейте ее с наконечника трубы. Сборку выполняйте в обратной последовательности.
Для замены смазки снимите стопорное кольцо, удерживающее внутренние компоненты шарнира, и разберите его. Внимательно осмотрите канавки и шарики (или ролики). Если на них есть царапины, замените шарнир, так как с новой смазкой его срок службы не превысит 10 тысяч километров. Трещины или сколы на сепараторе также требуют замены шарнира, так как новая смазка не обеспечит его корректную работу. Подробная инструкция по установке приводного вала на автомобиль представлена в статье о приводном валу.
Типы ШРУСов и их применение
Шарнир равных угловых скоростей (ШРУС) является важным компонентом в трансмиссиях современных автомобилей, обеспечивая передачу крутящего момента от двигателя к колесам при сохранении равномерного вращения. Существуют несколько типов ШРУСов, каждый из которых имеет свои особенности и области применения.
Первый тип — это ШРУС с внутренним зацеплением, который чаще всего используется в переднеприводных автомобилях. Он состоит из двух основных частей: внутреннего и внешнего шарниров. Внутренний шарнир соединяется с трансмиссией, а внешний — с колесом. Этот тип ШРУСа позволяет передавать крутящий момент под углом до 45 градусов, что делает его идеальным для автомобилей с передним приводом, где требуется высокая маневренность.
-
Читайте также:
Второй тип — ШРУС с наружным зацеплением, который обычно применяется в заднеприводных автомобилях и полноприводных системах. Он имеет более прочную конструкцию и способен выдерживать большие нагрузки, что делает его подходящим для автомобилей, предназначенных для тяжелых условий эксплуатации. Наружный шарнир может работать под углом до 30 градусов, что достаточно для большинства заднеприводных автомобилей.
Третий тип — это универсальный ШРУС, который сочетает в себе характеристики обоих предыдущих типов. Он может использоваться как в передне-, так и в заднеприводных автомобилях, обеспечивая высокую степень маневренности и надежности. Универсальные ШРУСы часто применяются в спортивных автомобилях и внедорожниках, где важна высокая производительность и устойчивость к нагрузкам.
Кроме того, существуют многоосные ШРУСы, которые используются в сложных трансмиссионных системах, таких как системы полного привода с несколькими осями. Эти шарниры обеспечивают передачу крутящего момента между несколькими осями, что позволяет автомобилю сохранять сцепление с дорогой в сложных условиях.
Каждый тип ШРУСа имеет свои преимущества и недостатки, и выбор конкретного типа зависит от конструкции автомобиля, его назначения и условий эксплуатации. Например, для спортивных автомобилей важна высокая скорость и маневренность, тогда как для внедорожников — прочность и устойчивость к нагрузкам.
Таким образом, понимание различных типов ШРУСов и их применения позволяет инженерам и механикам более эффективно проектировать и обслуживать трансмиссионные системы, обеспечивая надежную и безопасную работу автомобилей в любых условиях.
Вопрос-ответ
Что такое ШРУС и где он используется?
Шарнир равных угловых скоростей (ШРУС) — это механическое устройство, которое передает вращательное движение между двумя валами, находящимися под углом друг к другу. Он широко используется в автомобилях, особенно в приводах передних колес, а также в некоторых промышленных машинах и механизмах.
Каковы основные преимущества использования ШРУСа?
Основные преимущества ШРУСа включают возможность передачи крутящего момента при изменении угла между валами, что обеспечивает более плавное и эффективное движение. Кроме того, ШРУСы уменьшают износ других компонентов трансмиссии и повышают устойчивость к нагрузкам, что увеличивает срок службы автомобиля.
Как происходит обслуживание ШРУСа и какие признаки его неисправности?
Обслуживание ШРУСа включает регулярную проверку состояния пыльников и смазки. Признаки неисправности могут включать стуки или шумы при поворотах, вибрации при движении и утечку смазки. При обнаружении таких симптомов рекомендуется обратиться к специалисту для диагностики и ремонта.
Советы
СОВЕТ №1
При выборе ШРУСа для замены в автомобиле, обязательно обращайте внимание на его совместимость с маркой и моделью вашего транспортного средства. Неправильный выбор может привести к снижению производительности и быстрому износу.
-
Читайте также:
СОВЕТ №2
Регулярно проверяйте состояние пыльников ШРУСа. Поврежденные или изношенные пыльники могут привести к попаданию грязи и влаги, что значительно сократит срок службы устройства. Замена пыльников должна проводиться своевременно.
СОВЕТ №3
При установке нового ШРУСа, следите за правильной смазкой. Используйте только рекомендованные производителем смазочные материалы, так как это обеспечит оптимальную работу и долговечность устройства.
СОВЕТ №4
Если вы заметили посторонние звуки или вибрации при движении, не откладывайте диагностику. Эти симптомы могут указывать на проблемы с ШРУСом, и раннее выявление неисправности поможет избежать более серьезных поломок и затрат на ремонт.
