Автомобильный тахометр — важный прибор для контроля оборотов двигателя, влияющий на его производительность и экономичность. В статье рассмотрим, как работает тахометр, его виды — цифровые, механические и аналоговые, а также дадим советы по подключению цифрового тахометра самостоятельно. Понимание работы тахометра поможет оптимизировать эксплуатацию автомобиля.
Принцип работы тахометра
Тахометр – устройство для отображения частоты вращения коленчатого вала двигателя. Даже без глубоких знаний механики полезно понимать, как работает двигатель внутреннего сгорания и какую роль играет тахометр.
Функционирование двигателя основано на преобразовании поступательного движения в вращательное. Это происходит благодаря расширению газов в камере сгорания, что приводит в движение поршни, раскручивающие коленчатый вал через шатун. Обороты коленчатого вала – это те обороты, которые отображает тахометр.
При нажатии на педаль акселератора увеличивается объем топлива в камере сгорания, что повышает давление на поршни. В результате увеличивается частота вращения коленчатого вала, и показания тахометра растут.
Автомобильный тахометр является важным инструментом для водителей, позволяющим контролировать обороты двигателя. Эксперты отмечают, что тахометр работает на основе принципа преобразования механической энергии в электрическую. Он получает сигналы от датчика, установленного на коленчатом валу, который отслеживает количество оборотов двигателя в минуту. Эти данные передаются на электронный блок управления, который обрабатывает информацию и отображает её на шкале тахометра.
Специалисты подчеркивают, что правильное использование тахометра помогает избежать перегрева и износа двигателя. Поддержание оборотов в оптимальном диапазоне способствует экономии топлива и увеличивает срок службы автомобиля. Важно, что современные тахометры могут быть интегрированы с другими системами автомобиля, что делает их еще более полезными для водителей, стремящихся к эффективному управлению своим транспортным средством.
Для чего нужен тахометр в автомобиле
Опытные водители знают, что правильное использование тахометра позволяет задействовать все возможности двигателя на максимум, при этом, сохраняя его ресурс.
Если внимательно рассмотреть параметры некоторых двигателей, то можно обнаружить такие показатели, как максимальная мощность, а также наибольший крутящий момент. Основой этих показаний всегда было, есть и будет число оборотов коленчатого вала, которое отображено на тахометре.
Чтобы вам было понятнее, постараемся привести элементарный пример. В технической документации двигателя указано: «135 л.с. при 3500 оборотах в минуту». То же самое может означать и «420 Нм при 4000 оборотах в минуту». Все эти цифры означают, что двигатель будет развивать наиболее эффективный разгон или тяговое усилие только при таких оборотах коленчатого вала. Если же частота вращения будет ниже или выше установленного значения, то коэффициент полезного действия будет меньшим, соответственно, автомобиль будет идти тише.
Данные параметры нужны водителю, когда он переключает передачи на КПП. Если разгонять мотор именно до таких оборотов и сразу же включать следующую передачу, то можно получить самый эффективный разгон.
Тем не менее, все же не стоит слишком часто применять такой разгон мотора. Дело в том, что при увеличении числа оборотов, увеличивается и расход потребляемого топлива. Кроме того, слишком большие обороты могут привести к ускорению износа многих деталей двигателя и скорейшему загрязнению масла в картере. Поэтому, многие эксперты советуют немного «не докручивать» двигатель до максимальной мощности, тем самым, создать более экономный и эффективный расход топлива.
Читайте также:
Вот так тахометр помогает осуществлять грамотное переключение передач и сохранить ресурс двигателя на более долгий срок.
| Компонент тахометра | Функция | Принцип работы |
|---|---|---|
| Датчик Холла | Измеряет частоту вращения коленчатого вала | Обнаруживает прохождение зубцов на маховике или распределительном валу, генерируя импульсы. |
| Электронный блок управления (ЭБУ) | Обрабатывает сигналы датчика Холла | Подсчитывает количество импульсов за единицу времени, вычисляет частоту вращения и передает данные на тахометр. |
| Стрелочный или цифровой индикатор | Визуализирует частоту вращения | Показывает скорость вращения коленчатого вала в оборотах в минуту (об/мин). |
Интересные факты
Вот несколько интересных фактов о тахометрах и их работе:
-
Принцип работы: Тахометры могут работать на основе различных принципов, включая механические, электромеханические и электронные. В современных автомобилях чаще всего используются электронные тахометры, которые считывают данные с датчика оборотов коленчатого вала. Это позволяет точно измерять количество оборотов двигателя в минуту (RPM) и отображать эту информацию на приборной панели.
-
Значение для двигателя: Тахометр помогает водителю контролировать работу двигателя и избегать перегрева или повреждений. Например, если обороты двигателя превышают допустимые значения, это может привести к его повреждению. Поэтому тахометр служит важным инструментом для поддержания оптимального режима работы двигателя.
-
Исторический аспект: Первые тахометры появились в начале 20 века и были механическими устройствами, которые использовали стрелочные индикаторы. С развитием технологий тахометры стали более точными и удобными, а современные цифровые тахометры могут отображать не только обороты, но и другую информацию, такую как скорость автомобиля и состояние двигателя.
Виды тахометров
Существует три типа тахометров: механические, аналоговые и цифровые. Рассмотрим каждый из них.
- Механический
Первый тип тахометра использовался на ранних автомобилях. Устройство имело простую конструкцию: тахометр соединялся с коленчатым валом через трос. Крутящий момент передавался на шестерню, а затем на подвижную катушку. Внутри находился электромагнит, реагировавший на увеличение оборотов, создавая магнитную индукцию. Чем выше индукция, тем больше отклонялась стрелка на шкале.
Несмотря на надежность, этот прибор имел недостаток: точно рассчитать передаточное число шестерен и магнитное поле было невозможно, что приводило к погрешностям до 500 оборотов в минуту.
- Аналоговый

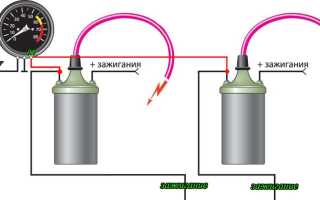

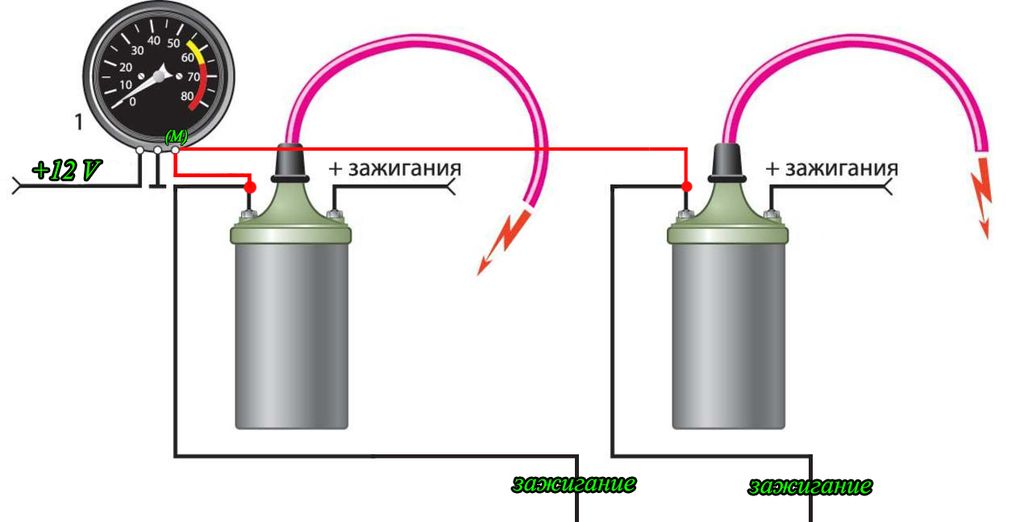

Аналоговый тахометр — более продвинутая версия механического устройства. Вместо троса используется катушка зажигания двигателя.
Импульсное напряжение с катушки зажигания поступает не только на свечи, но и в измерительную схему прибора. Чем больше импульсов, тем выше магнитная индукция, что увеличивает показания тахометра.
Однако аналоговый тахометр унаследовал недостатки механического — он также страдает от низкой точности измерений.
- Цифровой
Цифровые тахометры постепенно заменяют механические и аналоговые модели. Этот тип подключается к катушке зажигания и принимает данные о количестве и интервале сигналов.
Кроме информации с катушки зажигания, цифровой тахометр получает сигналы от датчика холостого хода и датчика коленчатого вала. Эти данные обеспечивают более высокую точность измерений. Все сигналы обрабатываются, и на основе средних значений выводится результат на дисплее.
Как подключить цифровой тахометр?
Не все автомобили комплектуются цифровой системой приборов. Тем не менее, автопроизводители выпускают специальные комплекты, монтаж которых можно произвести самостоятельно. Стандартный набор состоит, обычно, из цифрового дисплея и жгута проводов, которые подключаются к ЭБУ и питанию.
Существуют и специальные комплекты, в состав которых включают дополнительный датчик холостого хода и выносной оптрон. Их применение целесообразно только на спортивных автомобилях, для обычной езды достаточно будет и стандартного комплекта устройств.
Подключение такого тахометра не всегда осуществляется через ЭБУ. Многие комплекты предусматривают отдельный от контроллера монтаж прибора. Такой комплект устройств будет иметь более точные показания, нежели прямое подключение к блоку управления.
Видео – Как установить механический тахометр

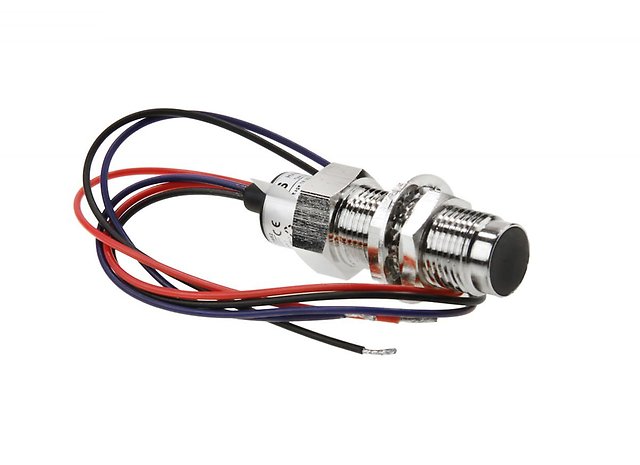

Что такое датчик тахометра
Датчиком тахометра называют любое устройство, предназначенное для регистрации важных сигналов, необходимых для работы измерительного прибора. Среди таких датчиков можно выделить датчик холостого хода и датчик коленчатого вала.
Датчик коленчатого вала фиксирует угловое положение коленвала в определенные моменты времени. Датчик может устанавливаться в задней или передней части двигателя, чаще всего, возле маховика. Такое устройство позволяет произвести точное измерение числа оборотов и передать соответствующий сигнал на приборную панель автомобиля.
Датчик холостого хода устанавливается в системе впуска машины. Он также принимает участие в определении числа оборотов коленчатого вала по количеству подаваемого топлива. Датчик холостого хода устанавливается на карбюраторе двигателя и посредством проводов посылает, необходимый для работы тахометра, импульс.
-
Читайте также:
Другой вариант подключения устройства предусматривает его соединение с электронным блоком управления двигателем. Найти его не сложно, так как из него будет торчать ни один провод. Таким образом, датчик работает в тесном взаимодействии с ЭБУ и передает соответствующие показания на измерительные приборы.
Вот, пожалуй, все, что необходимо знать о тахометре автомобиля. Как вы видите, при должном внимание это довольно простое и важное устройство, пренебрегать которым совсем не стоит.
Проблемы и неисправности тахометра
Тахометр, как и любое другое устройство в автомобиле, может сталкиваться с различными проблемами и неисправностями, которые могут повлиять на его работу и точность показаний. Понимание этих проблем поможет водителям своевременно выявлять неисправности и принимать меры для их устранения.
Одной из наиболее распространенных проблем тахометра является его неправильная калибровка. Это может произойти из-за механических повреждений, старения компонентов или неправильной установки. В результате тахометр может показывать неверные значения оборотов двигателя, что может привести к неправильному использованию мощности автомобиля и увеличению расхода топлива.
Еще одной распространенной неисправностью является обрыв или повреждение проводки, соединяющей тахометр с датчиком оборотов. Если проводка повреждена, тахометр может не получать сигналы от двигателя, что приведет к полному отсутствию показаний или их резким колебаниям. В таких случаях необходимо проверить целостность проводов и соединений, а также заменить поврежденные элементы.
Также стоит обратить внимание на сам датчик оборотов, который может выходить из строя. Датчики могут быть как механическими, так и электронными, и их неисправность может быть вызвана износом, загрязнением или повреждением. Если тахометр не реагирует на изменения оборотов двигателя, стоит проверить работоспособность датчика и, при необходимости, заменить его.
Некоторые автомобили оснащены цифровыми тахометрами, которые могут сталкиваться с программными сбоями. В таких случаях может потребоваться перезагрузка системы или обновление программного обеспечения. Если тахометр показывает нестабильные значения или зависает, стоит обратиться к специалистам для диагностики и устранения проблемы.
Наконец, стоит упомянуть о механических повреждениях самого тахометра. Удары, вибрации и другие внешние факторы могут привести к поломке внутреннего механизма или повреждению дисплея. В таких случаях может потребоваться замена тахометра или его компонентов.
-
Читайте также:
В заключение, регулярная диагностика и обслуживание тахометра помогут избежать многих проблем и обеспечить его надежную работу. Важно обращать внимание на любые изменения в показаниях и при необходимости обращаться к специалистам для устранения неисправностей.
Вопрос-ответ
Как работает тахометр в автомобиле?
Цифровой сигнал для этого тахометра берётся с низковольтого контакта катушки зажигания, идущего от прерывателя. Обычно тахометры, помимо собственно датчика скорости вращения, включают в себя и показывающий прибор — индикатор. Таким образом, они состоят из двух частей, связанных электрической или иной связью.
Откуда тахометр берет показания?
В четырехцилиндровых двигателях система зажигания генерирует две искры за один оборот коленвала — по одной искре на каждые 180°. Именно это обстоятельство и используется для работы электронных тахометров: измерительный блок измеряет частоту искрообразования и преобразует ее в показания числа оборотов двигателя.
Как работает автомобильный тахометр?
Электронный тахометр использует магнитный датчик, расположенный вблизи вращающейся части двигателя, для создания электрических импульсов с частотой, пропорциональной скорости двигателя. Схема в счетчике преобразует частоту импульсов для отображения оборотов двигателя с использованием цифрового показания.
Что означают цифры на тахометре?
Со временем применение автомобильного тахометра стало необходимым. Автомобильный тахометр устанавливается на автомобили для измерения частоты вращения коленвала. В зоне делений от 1 до 8 отображается частота вращения двигателя, а стрелка в красной зоне указывает, что режим является опасным для двигателя.
Советы
СОВЕТ №1
Изучите руководство пользователя вашего автомобиля, чтобы понять, как именно тахометр работает в вашей модели. Разные производители могут использовать различные технологии и шкалы, поэтому важно знать, как правильно интерпретировать показания.
СОВЕТ №2
Регулярно проверяйте тахометр на наличие неисправностей. Если стрелка тахометра не реагирует на изменения оборотов двигателя, это может указывать на проблемы с датчиком или проводкой. Ранняя диагностика поможет избежать серьезных поломок.
СОВЕТ №3
Используйте тахометр для оптимизации расхода топлива. Поддерживайте обороты двигателя в пределах рекомендуемого диапазона, чтобы избежать перерасхода топлива и продлить срок службы двигателя.
СОВЕТ №4
Обратите внимание на связь между тахометром и другими приборами, такими как спидометр и индикатор температуры двигателя. Это поможет вам лучше понять состояние вашего автомобиля и предотвратить возможные проблемы.
