Карданный вал — ключевой элемент трансмиссии автомобиля, передающий крутящий момент от двигателя к колесам. В этой статье рассмотрим, что такое карданный вал и крестовина кардана, а также как проверить их состояние и провести обслуживание. Понимание работы карданного вала и процесса его замены поможет избежать серьезных поломок и продлить срок службы автомобиля.

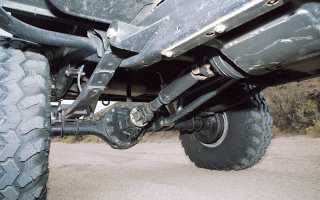

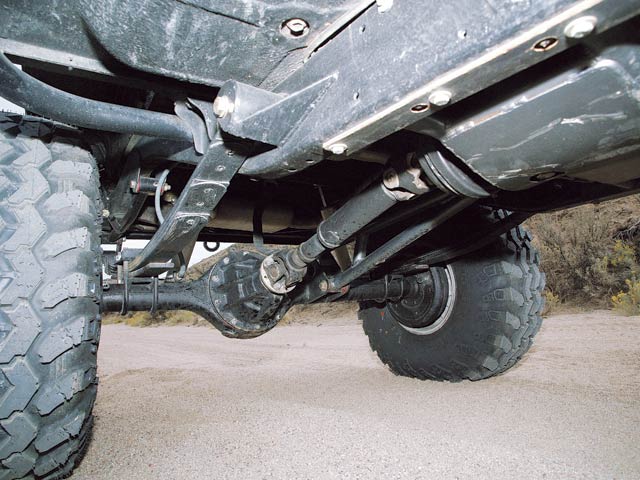

Что такое карданный вал
Карданный вал, или кардан, состоит из трубы и пары шарниров, позволяющих изменять угол вращения от 0 до 30 градусов. Основной элемент шарнира — крестовина из стального прута с колпачками игольчатых подшипников. Крестовина помещается в две вилки, расположенные под углом 90 градусов, формируя шарнир с неравными угловыми скоростями. Один кардан эффективно компенсирует несоосность при угле отклонения до 20 градусов; при большем угле увеличиваются потери мощности.
На легковых автомобилях карданный вал обычно состоит из двух карданов, один из которых поддерживается опорным подшипником для уменьшения потерь мощности и вибраций. Длинная труба кардана и высокая скорость вращения усиливают вибрации. На грузовых автомобилях скорость вращения кардана ниже, и влияние вибраций менее заметно. Наиболее распространены следующие схемы карданного вала:
Легковые автомобили:
- Привод переднего моста – один вал без опорных подшипников;
- Привод заднего моста – два вала, один с опорным подшипником.
Грузовые автомобили:
- Передний и задний мост – один вал без опорного подшипника.
Карданный вал представляет собой важный элемент трансмиссии, который обеспечивает передачу крутящего момента от одного узла к другому, часто между двигателем и колесами автомобиля. Эксперты отмечают, что его конструкция позволяет компенсировать углы наклона и смещения, что особенно актуально для автомобилей с задним приводом и внедорожников. Работая по принципу передачи вращения через два универсальных соединения, карданный вал обеспечивает плавность движения и стабильность на различных типах покрытия. При этом, его надежность и долговечность зависят от качества материалов и точности сборки. Регулярное обслуживание, включая смазку и проверку на износ, является ключевым фактором для предотвращения поломок и обеспечения безопасной эксплуатации транспортного средства.
Компенсация изменения расстояния от КПП до моста
Еще одна проблема, которую автопроизводители решают различными способами – изменение расстояния от КПП до моста. Когда автомобиль движется по пересеченной местности, высота моста постоянно меняется, что приводит к изменению расстояния. Если не компенсировать изменение расстояния, то нагрузка на игольчатые подшипники крестовины возрастет, что приведет к сокращению ресурса и росту потерь мощности. На грузовых трехосных автомобилях с этой проблемой справились с помощью особой конструкции заднего моста, снижающей вертикальную подвижность редуктора.

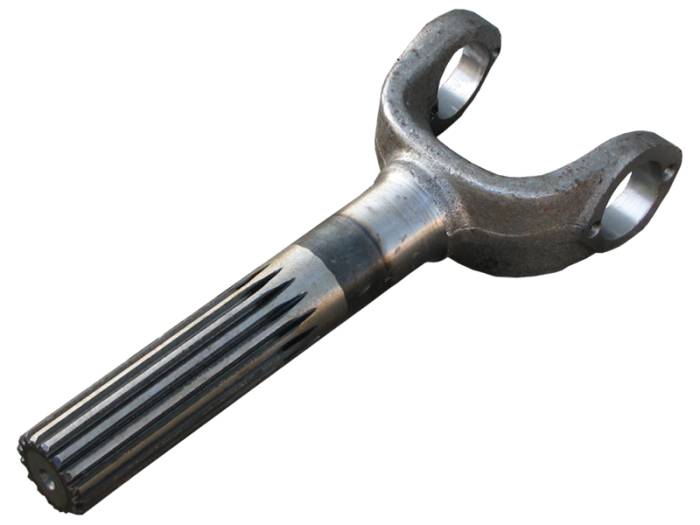

Вместо одновременного движения вверх или вниз обеих сторон моста, он поворачивается таким образом, что одна из сторон поднимается, а другая опускается. С какой стороны движению препятствует кочка или бугор, та и поднимается. С какой стороны яма, та и опускается. На легковых автомобилях для компенсации расстояния используют особую конструкцию вала, состоящего из трубы со шлицевым наконечником и скользящей вилки, которая передвигается по шлицам. Когда расстояние между КПП и мостом увеличивается, вилка сдвигается в сторону моста, компенсируя изменение длины. Когда расстояние уменьшается, вилка сдвигается в сторону КПП.
| Компонент карданного вала | Функция | Возможные проблемы и их причины |
|---|---|---|
| Карданный шарнир (крестовина) | Обеспечивает передачу крутящего момента между валами, расположенными под углом друг к другу. | Износ подшипников, люфты, поломка крестовины (из-за перегрузок, коррозии, недостаточной смазки). |
| Труба карданного вала | Передача крутящего момента от одного шарнира к другому. | Деформация, изгиб, коррозия, трещины (из-за ударов, перегрузок, вибрации). |
| Подвесной подшипник | Поддерживает карданный вал, компенсируя вибрации и колебания. | Износ подшипника, повреждение корпуса, люфты (из-за износа, перегрузок, недостаточной смазки). |
| Фланцы | Соединяют карданный вал с другими компонентами трансмиссии (например, коробкой передач и задним мостом). | Износ шлицевого соединения, деформация фланцев, ослабление болтов (из-за перегрузок, коррозии, вибрации). |
| Смазка | Снижает трение и износ в шарнирах. | Недостаток смазки, использование неподходящей смазки, загрязнение смазки (приводит к преждевременному износу). |
Интересные факты
Вот несколько интересных фактов о карданном вале:
-
Принцип работы: Карданный вал используется для передачи вращающего момента между двумя несоосными валами. Он состоит из двух карданных шарниров, которые позволяют передавать движение даже при изменении угла между валами. Это делает карданный вал незаменимым в автомобилях, особенно в полноприводных моделях и внедорожниках.
-
Историческое значение: Карданный вал был изобретен в XVI веке итальянским ученым Герардо Кардано. Его изобретение стало основой для многих механических систем и машин, включая современные автомобили, что подчеркивает важность карданного вала в истории механики и инженерии.
-
Применение в различных отраслях: Помимо автомобилей, карданные валы широко используются в различных отраслях, таких как авиация, судостроение и промышленное оборудование. Они позволяют передавать мощность от двигателей к различным механизмам, обеспечивая гибкость и эффективность в работе техники.
Проверка состояния карданного вала
Проверка карданного вала необходима при вибрации на высокой скорости, а также при появлении гула, шума или стуков. Для диагностики потребуется подъемник, эстакада или смотровая яма. Поднимите заднюю часть автомобиля (или переднюю для переднего карданного вала), чтобы колеса могли свободно вращаться. Подробности о безопасном подъеме автомобиля можно найти в статье о замене амортизаторов.
Процесс проверки включает следующие шаги:
- Оцените затяжку соединительных элементов (крепление эластичной муфты, фланцевого соединения и подвесного подшипника). Все соединения должны состоять из болта, гроверной шайбы и гайки. Отсутствие гроверной шайбы увеличивает риск откручивания гайки и выпадения болта. Убедитесь, что момент затяжки соответствует рекомендациям в инструкции.
- Осмотрите состояние эластичной муфты. Медленно вращайте карданный вал и внимательно изучайте муфту. При наличии разрывов или трещин муфту следует заменить.
- Проверьте шлицевое соединение. Удерживайте вал одной рукой, а другой пытайтесь вращать эластичную муфту. Если обнаружите люфт, замените кардан и соединение.
- Оцените состояние шарниров. Вставьте отвертку между вилками шарнира и покачайте. При наличии люфта замените крестовины.
- Проверьте подвесной подшипник. Обхватите вал одной рукой до подшипника, а другой — после, и подергайте. Если заметите люфт, замените крестовины.
- Если предыдущие шаги не помогли, проверьте балансировку на специальном стенде в автосервисе с необходимым оборудованием.
Обслуживание карданного вала

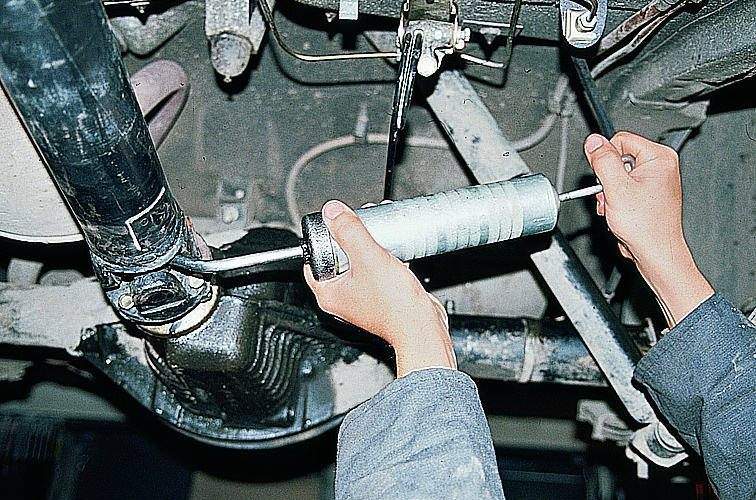

В большинстве случаев обслуживание сводится к регулярной (каждые 3 – 5 тысяч километров) проверке и замене поврежденных деталей, а также смазке шлицевого соединения. Исключение составляют карданные валы со смазываемыми подшипниками крестовин. Они отличаются от необслуживаемых наличием тавотницы – устройства для закачивания смазки. Такие крестовины смазывают с помощью шприца. Мнения насчет оптимальной смазки расходятся. Несмотря на то, что этот узел на всех автомобилях работает одинаково, не только автомеханики, но даже инструкции по эксплуатации различных автомобилей рекомендуют разную смазку. Наилучшие результаты дают литиевая смазка Castrol Komplexmett и российские ТАД-17 и №158. Эти смазки дают хорошие результаты как на российских, так и на иностранных автомобилях. Шприц для смазки карданного вала продают в большинстве автомагазинов. Если у вас по каким-то причинам не получается смазать кардан на автомобиле, то снимите его и положите на стол. В таком состоянии смазать его гораздо легче.
Замена крестовин

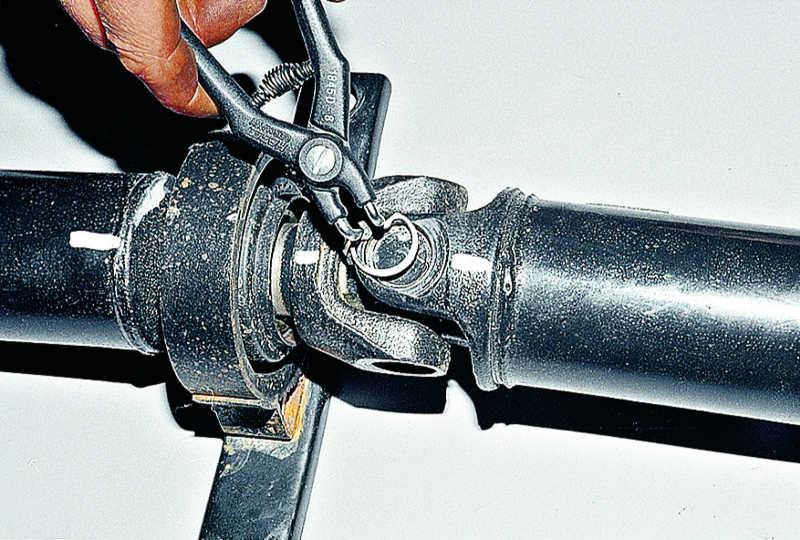

Для замены крестовины на большинстве автомобилей советского, российского и зарубежного производства необходимо демонтировать карданный вал. Сначала извлеките стопорные кольца, фиксирующие чашки игольчатых подшипников, затем аккуратно выньте крестовину из вилок. При сборке соблюдайте правильное направление вала: установка задней вилки на переднюю крестовину или разворот вала на 180 градусов может вызвать разбалансировку и вибрации. Во время установки избегайте разборки крестовины и снятия чашек подшипников, чтобы не ухудшить ее работу и не сократить срок службы.
Снятие и установка карданного вала

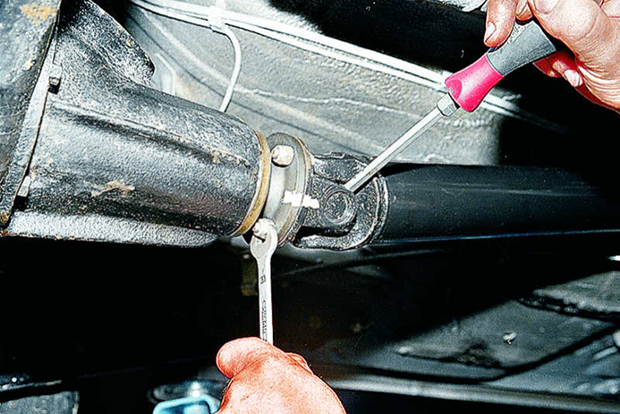

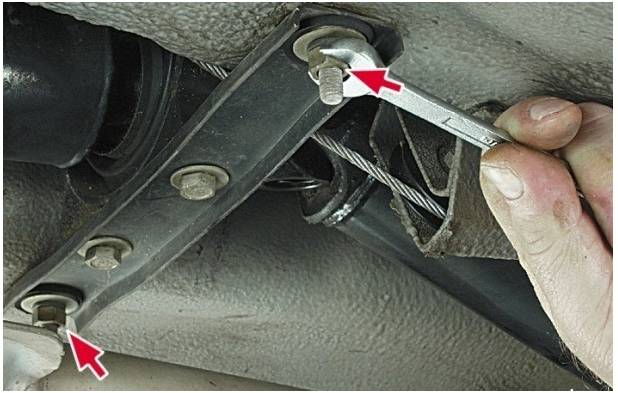

Снятие вала не вызывает трудностей. Необходимо открутить болты и гайки, соединяющие фланцы карданного вала и редуктора моста, отвести фланец кардана от редуктора и опустить вниз. Затем открутить болты крепления эластичной муфты и отвести кардан от КПП. В последнюю очередь открутить болты крепления подвесного подшипника. Установка производится в обратном порядке.
Типы карданных валов и их применение
1. Прямые карданные валы
Прямые карданные валы представляют собой наиболее распространенный тип карданных валов, используемых в автомобилях и других транспортных средствах. Они имеют простую конструкцию и обеспечивают передачу крутящего момента от одного узла к другому без изменения угла. Прямые карданные валы обычно применяются в легковых автомобилях и легких грузовиках, где требуется передача мощности от двигателя к заднему мосту.
2. Угловые карданные валы
Угловые карданные валы используются в случаях, когда необходимо передать крутящий момент под углом. Они состоят из двух или более карданных соединений, которые позволяют компенсировать изменения угла между валами. Этот тип карданного вала часто применяется в внедорожниках и грузовиках, где трансмиссия и задний мост могут находиться на разных уровнях.
3. Составные карданные валы
Составные карданные валы состоят из нескольких секций, соединенных между собой. Они используются в длинных транспортных средствах, таких как автобусы и большие грузовики, где требуется передача крутящего момента на значительные расстояния. Составные карданные валы обеспечивают большую гибкость и могут адаптироваться к различным условиям эксплуатации.
4. Специальные карданные валы
Существуют также специальные карданные валы, разработанные для конкретных условий эксплуатации или для определенных типов техники. Например, карданные валы для спортивных автомобилей могут быть легкими и прочными, чтобы минимизировать инерцию и улучшить производительность. В то же время, карданные валы для тяжелой техники, такой как экскаваторы или бульдозеры, могут быть усиленными для работы в экстремальных условиях.
5. Применение в различных отраслях
Карданные валы находят широкое применение не только в автомобильной промышленности, но и в других отраслях. В сельском хозяйстве они используются в тракторах и сельскохозяйственной технике для передачи мощности от двигателя к рабочим органам. В промышленности карданные валы применяются в конвейерах, насосах и других механизмах, где требуется передача крутящего момента. В авиации и судостроении карданные валы также играют важную роль в системах передачи мощности.
6. Заключение
Выбор типа карданного вала зависит от конкретных условий эксплуатации и требований к передаче мощности. Понимание различных типов карданных валов и их применения позволяет более эффективно использовать их в различных отраслях и обеспечивать надежную работу механизмов.
Вопрос-ответ
Что такое карданный вал и для чего он используется?
Карданный вал — это механический элемент, который передает вращение от одного узла машины к другому, часто в условиях углового смещения. Он используется в автомобилях, грузовиках и других транспортных средствах для соединения трансмиссии с задним мостом, обеспечивая передачу мощности от двигателя к колесам.
Как работает карданный вал?
Карданный вал работает по принципу передачи вращательного движения через специальные шарниры, которые позволяют ему компенсировать угловые изменения между соединяемыми частями. Когда один из узлов, к которому прикреплен вал, перемещается, карданный вал передает это движение, сохраняя при этом равномерность вращения и минимизируя вибрации.
Какие проблемы могут возникнуть с карданным валом?
Среди распространенных проблем с карданным валом можно выделить износ подшипников, повреждение шарниров и дисбаланс вала. Эти проблемы могут привести к вибрациям, шуму и даже поломке трансмиссии, поэтому регулярная проверка и обслуживание карданного вала являются важными для обеспечения надежной работы автомобиля.
