В статье рассмотрим схему электропроводки автомобиля ВАЗ 2111 и отличия, связанные с различными силовыми агрегатами. Понимание электропроводки поможет владельцам в диагностике и устранении неполадок, а также в самостоятельной замене проводки. Предоставим пошаговую инструкцию, фото и видео-уроки для упрощения процесса. Эта информация будет полезна как опытным автолюбителям, так и новичкам, стремящимся к самостоятельному обслуживанию.
Силовые агрегаты
В первую очередь, значительные изменения коснулись подкапотного пространства, так как модель ВАЗ 2111 предлагается с шестью различными двигателями:
- Модель LADA-21110 укомплектована 8-клапанным 1,5-литровым двигателем с инжекторной системой подачи топлива;
- LADA-21111 оснащена карбюраторным мотором объемом 1,5 литра;
- LADA-21112 имеет 8-клапанный инжекторный двигатель, увеличенный до 1,6 литра;
- LADA-21113 комплектуется 16-клапанным мотором объемом 1,5 литра с электронной системой зажигания;
- LADA-21114 оснащена 16-клапанным двигателем объемом 1,6 литра с инжекторами в системе подачи топлива;
- LADA-21116 предлагает 2,0-литровый двигатель от компании Opel. Этот двигатель устанавливается на полноприводную версию ВАЗ 2111, известную как «Тарзан» – видео о ее характеристиках доступно на сайте автопроизводителя.
На верхнем изображении представлена схема управления двигателем. На ней указаны:
- Блок запуска (реле зажигания – 1, аккумулятор – 2 и замок зажигания – 3);
- Блок контроля за выхлопными газами (труба – 4 и кислородный датчик – 5);
- Топливный блок (форсунка высокого давления – 6, топливная рампа – 7, регуляторы давления – 8 и холостого хода – 9);
- Корпус воздушного фильтра (10);
- Диагностический разъем (11).
Справочная информация: «мозги» системы впрыска и бесконтактного зажигания представляют собой контроллер и ЭСУД, которые функционируют совместно со штатной противоугонной системой. В этой роли выступает иммобилайзер (на схеме под номером 17).
Эксперты отмечают, что схема электропроводки ВАЗ 2111 значительно варьируется в зависимости от установленного силового агрегата. В моделях с бензиновыми двигателями используются одни конфигурации проводки, тогда как версии с дизельными моторами требуют других решений. Это связано с различиями в потреблении энергии и особенностями работы систем управления двигателем. Например, дизельные версии могут иметь дополнительные элементы для управления системой впрыска, что влияет на количество и расположение проводов. Также стоит учитывать, что различные комплектации автомобилей могут включать дополнительные опции, такие как климат-контроль или системы безопасности, что также вносит изменения в электросхему. Таким образом, при ремонте или модернизации важно учитывать конкретную версию автомобиля, чтобы избежать ошибок и обеспечить корректную работу всех систем.
Электрооборудование
В зависимости от устанавливаемого силового агрегата изменяется и электропроводка ВАЗ 2111.
Это обусловлено тем фактором, что на автомобиле применяются:
- Инжекторные системы впрыска топлива;
- Бесконтактное зажигание;
- Поперечное расположение силового агрегата в подкапотном пространстве также оказывает влияние на проводку.
Ведь одно только измененное расположение мотора заставило конструкторов разрабатывать:
- Другую схему расположения точек крепления проводки в подкапотном пространстве;
- По-иному формировать жгуты проводов для близких групп приборов и датчиков.
| Элемент схемы / Агрегат | 8-клапанный двигатель (например, 2111) | 16-клапанный двигатель (например, 2112) |
|---|---|---|
| Электронный блок управления (ЭБУ) | Январь 5.1, Bosch M1.5.4, GM ISFI-2S | Январь 7.2, Bosch MP7.0, Bosch M7.9.7 |
| Жгут проводов двигателя | Меньшее количество проводов, отсутствие некоторых датчиков | Большее количество проводов, наличие датчика фаз, датчика детонации |
| Датчик положения коленчатого вала (ДПКВ) | Обычно индуктивный, двухпроводной | Индуктивный, двухпроводной (может отличаться расположением) |
| Датчик положения распределительного вала (ДПРВ) | Отсутствует | Присутствует, трехпроводной |
| Датчик детонации | Отсутствует | Присутствует, двухпроводной |
| Форсунки | 4 штуки, одноконтактные | 4 штуки, двухконтактные (с индивидуальным управлением) |
| Модуль зажигания / Катушки зажигания | Модуль зажигания (один на все цилиндры) | Индивидуальные катушки зажигания на каждый цилиндр (или двухканальные) |
| Проводка к свечам зажигания | Высоковольтные провода от модуля зажигания | Высоковольтные провода от индивидуальных катушек зажигания |
| Датчик массового расхода воздуха (ДМРВ) | Пленочный или нитевой (может отличаться моделью) | Пленочный или нитевой (может отличаться моделью) |
| Лямбда-зонд (датчик кислорода) | Один (до катализатора) | Один или два (до и после катализатора, в зависимости от норм токсичности) |
| Проводка к генератору | Стандартная, с регулятором напряжения | Стандартная, с регулятором напряжения (может отличаться мощностью генератора) |
| Проводка к стартеру | Стандартная | Стандартная |
| Проводка к датчикам температуры | Датчик температуры охлаждающей жидкости (ДТОЖ) | ДТОЖ, может быть дополнительный датчик температуры воздуха |
| Реле топливного насоса | Стандартное | Стандартное |
| Проводка к вентилятору охлаждения | Стандартная, с датчиком включения | Стандартная, с датчиком включения (может быть двухскоростной вентилятор) |
Интересные факты
Вот несколько интересных фактов о схеме электропроводки ВАЗ 2111 и отличиях, связанных с различными силовыми агрегатами:
-
Разные системы управления двигателем: В зависимости от типа силового агрегата (например, карбюраторный или инжекторный) схемы электропроводки ВАЗ 2111 могут значительно различаться. Инжекторные версии требуют более сложной проводки для подключения датчиков, таких как датчик положения коленвала и датчик температуры охлаждающей жидкости, что делает их схемы более насыщенными.
-
Электрические системы и оборудование: ВАЗ 2111 с различными силовыми агрегатами могут иметь разные электрические системы, включая генераторы с различной мощностью и стартеры. Например, модели с более мощными двигателями могут использовать генераторы с увеличенной выходной мощностью для обеспечения стабильной работы всех электрических систем автомобиля.
-
Системы безопасности и комфорта: В зависимости от комплектации и типа двигателя, ВАЗ 2111 может быть оснащен различными системами безопасности и комфорта, такими как ABS, подушки безопасности и системы климат-контроля. Эти дополнительные функции требуют изменений в электропроводке, что также отражается на схемах, делая их более сложными для моделей с более высокими уровнями оснащения.
Эти факты подчеркивают важность учета типа силового агрегата при работе с электропроводкой ВАЗ 2111, так как это может существенно повлиять на диагностику и ремонт автомобиля.

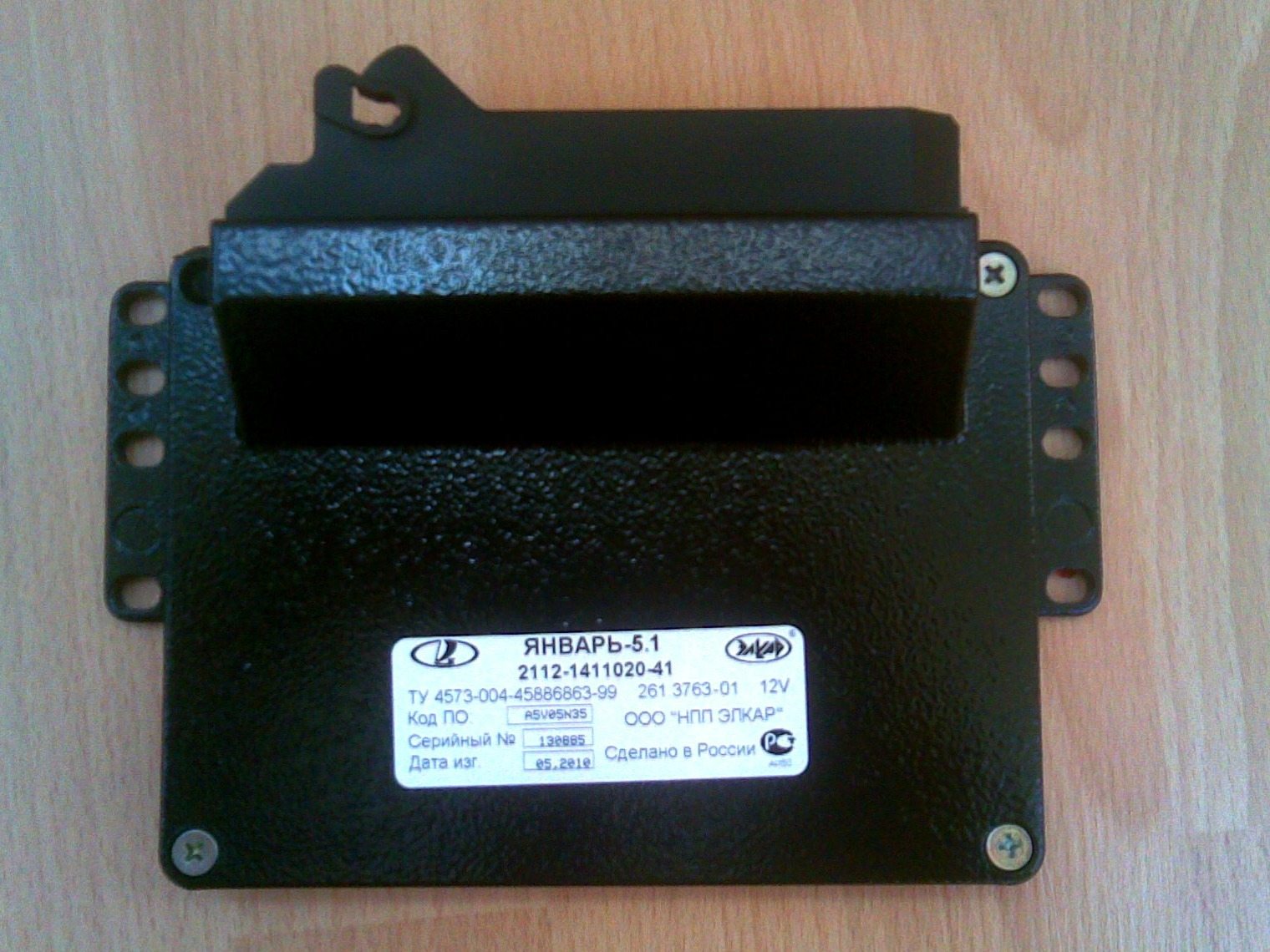

Применяемые контроллеры
Управление двигателем осуществляется через электронный контроллер. Для каждой версии автомобиля производитель устанавливает определенную модель, которая может не совпадать с данными в заводской документации.
На все автомобили автопроизводитель устанавливает следующие контроллеры:
- модель GM (2111-1411020-20);
- модель «Январь 4.1» (2111-1411020-22);
- модель М 1.5.4 (111-1411020-00);
- модель «Январь 5.1» (2111-1411020-61);
- модель «Январь 5.1.1» (2111-1411020-71);
- модель МР 7.0 (2111-1411020-40).
Рекомендация: Если вы проводите обслуживание автомобиля самостоятельно, обязательно используйте схему, соответствующую конкретному контроллеру.

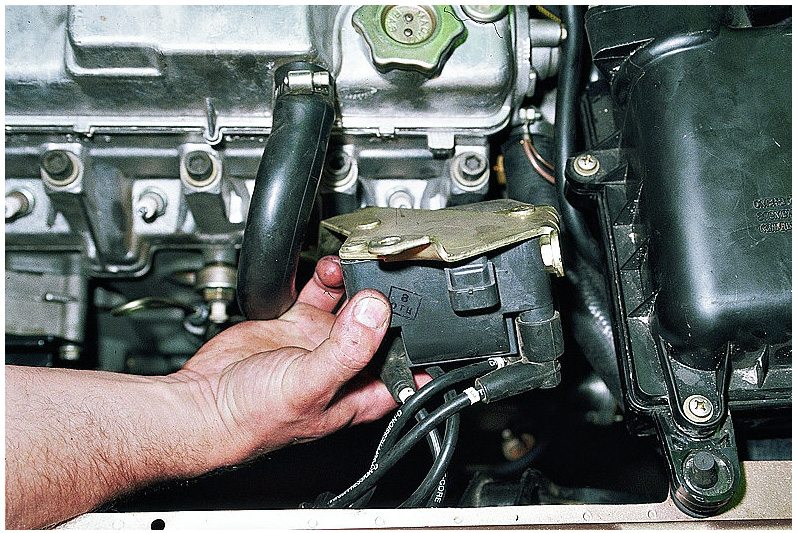

Модуль зажигания
Бесконтактная схема построена на использовании электронного модуля зажигания. Он сделан неразборным, и при поломке его нужно просто заменить – цена данной детали не высока, и не сильно сказывается на эксплуатационных затратах.
Конструктивно состоит из:
- парных управляющих электронных блоков (по одному на 2 цилиндра);
- парных катушек зажигания.
Выводы: автомобили ВАЗ 2111 зарекомендовали себя наилучшим образом и в плане ходовых качеств, и в плане эксплуатации. Радует тот факт, что основные узлы и электрические схемы соответствуют заявленному ресурсу.
https://youtube.com/watch?v=SfCG2tKNvUs
Сравнение схем электропроводки для различных комплектаций
Схемы электропроводки для автомобилей ВАЗ 2111 могут значительно различаться в зависимости от типа и комплектации силового агрегата. Основные отличия касаются как электрических компонентов, так и их расположения, что в свою очередь влияет на общую функциональность и надежность системы.
ВАЗ 2111 предлагался с различными силовыми агрегатами, включая 1.5-литровые и 1.6-литровые двигатели. Каждая версия двигателя имеет свои особенности в электропроводке, что связано с различиями в системах управления, датчиках и других электрических компонентах.
Например, автомобили с 1.5-литровым двигателем могут иметь более простую схему электропроводки, так как они оснащены менее сложными системами управления двигателем. В таких комплектациях часто отсутствуют некоторые датчики, которые присутствуют в версиях с 1.6-литровым двигателем, что приводит к меньшему количеству проводов и соединений. Это может облегчить диагностику и ремонт, но также может ограничить функциональность некоторых систем, таких как система управления впрыском топлива.
С другой стороны, автомобили с 1.6-литровыми двигателями обычно имеют более сложные схемы электропроводки, так как они оснащены дополнительными датчиками, такими как датчики кислорода и давления, а также более современными системами управления. Эти дополнительные компоненты требуют большего количества проводов и соединений, что может усложнить процесс диагностики и ремонта. Однако, такие системы обеспечивают более точное управление двигателем и, как следствие, более высокую эффективность и экономичность.
Кроме того, различия в схемах электропроводки могут касаться и других систем автомобиля, таких как система освещения, система управления климатом и аудиосистема. Например, в более высоких комплектациях могут быть предусмотрены дополнительные функции, такие как автоматическое включение фар или более сложные системы мультимедиа, что также требует изменения в электропроводке.
Важно отметить, что при замене или ремонте электропроводки необходимо учитывать специфику конкретной комплектации автомобиля. Использование схемы электропроводки, не соответствующей установленному силовому агрегату, может привести к неправильной работе систем и даже к повреждению электрических компонентов. Поэтому всегда рекомендуется обращаться к официальной документации или квалифицированным специалистам для получения точной информации о схеме электропроводки для конкретной модели ВАЗ 2111.
Вопрос-ответ
Какие основные отличия в электропроводке ВАЗ 2111 в зависимости от типа силового агрегата?
Основные отличия в электропроводке ВАЗ 2111 зависят от типа двигателя (бензиновый или дизельный) и его мощности. Например, дизельные версии могут иметь дополнительные элементы для управления системой впрыска и более сложные схемы подключения, что требует использования других проводов и разъемов. Также могут различаться блоки управления и предохранители, что влияет на общую схему электропроводки.
Как правильно выбрать схему электропроводки для замены или ремонта?
При выборе схемы электропроводки для замены или ремонта важно учитывать конкретную модель и тип силового агрегата вашего автомобиля. Рекомендуется использовать оригинальные схемы, предоставленные производителем, так как они учитывают все особенности и отличия. Также стоит обратить внимание на год выпуска автомобиля, так как в разных моделях могут быть изменения в конструкции и электросистеме.
Где можно найти схемы электропроводки для ВАЗ 2111?
Схемы электропроводки для ВАЗ 2111 можно найти в официальных руководствах по эксплуатации автомобиля, а также на специализированных автомобильных форумах и сайтах. Кроме того, существуют печатные издания и сервисные мануалы, которые содержат подробные схемы и описания, что может быть полезно при ремонте или модернизации электросистемы.
Советы
СОВЕТ №1
Перед началом работы с электропроводкой ВАЗ 2111 обязательно ознакомьтесь с технической документацией вашего автомобиля. Это поможет вам понять особенности схемы и избежать ошибок при ремонте или модификации.
СОВЕТ №2
Обратите внимание на различия в схемах электропроводки в зависимости от типа силового агрегата. Например, модели с бензиновыми и дизельными двигателями могут иметь разные подключения и компоненты, что важно учитывать при замене или ремонте.
СОВЕТ №3
При работе с электропроводкой используйте только качественные инструменты и материалы. Это не только обеспечит надежность соединений, но и снизит риск возникновения короткого замыкания или других электрических проблем.
СОВЕТ №4
Если вы не уверены в своих навыках работы с электропроводкой, лучше обратиться к профессионалам. Неправильные действия могут привести к серьезным поломкам и дополнительным затратам на ремонт.
