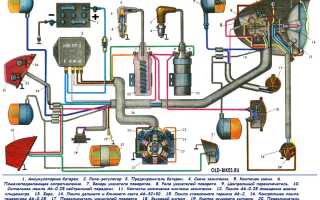

В статье рассмотрим схему проводки мотоцикла ИЖ Юпитер 3, акцентируя внимание на системе зарядки аккумулятора и замене генератора. Вы узнаете, как выполнить монтаж электропроводки самостоятельно и получите советы по переходу на 12-вольтовую схему, что улучшит работу электрической системы мотоцикла. Эта информация будет полезна как опытным мотоциклистам, так и новичкам, желающим разобраться в электрических компонентах своего транспортного средства.
Внесение изменений владельцами
Ненадежность некоторых компонентов и проблемы с проводкой на ИЖ Юпитер 3 побудили владельцев углубиться в детали модернизированных элементов.
Наиболее частые нарекания вызвали изменения в первичной цепи источников питания:
- Аккумуляторная батарея;
- Генератор.
Также возникли вопросы к системе зажигания и цепи освещения прицепного модуля – грузопассажирской коляски. В большинстве случаев причиной неисправностей становился обычный заводской брак.
Эксперты отмечают, что схема проводки ИЖ Юпитер 3 имеет свои особенности, особенно в системе зарядки аккумулятора. Оригинальная 6-вольтовая система может вызывать трудности в эксплуатации, особенно в условиях современных требований к электрооборудованию. Замена генератора на более современный 12-вольтовый аналог позволяет значительно улучшить производительность и надежность системы. Это не только увеличивает мощность зарядки, но и расширяет возможности подключения дополнительных аксессуаров, таких как светодиодные фары или современные навигационные системы. Однако переход на 12-вольтовую схему требует внимательного подхода к проводке и компонентам, чтобы избежать перегрузок и обеспечить стабильную работу всех систем мотоцикла. Правильная реализация этих изменений может значительно повысить комфорт и безопасность эксплуатации ИЖ Юпитер 3.
Система зарядки аккумулятора
При существовавшем в те годы тотальном дефиците запчастей для мотоциклов, незапланированный выход из строя:
- аккумуляторной батареи;
- реле-регулятора напряжения;
- катушек зажигания;
надолго оставлял владельцев без транспорта. Кроме того, некачественная сборка отдельных элементов приводила к нестабильной работе всех систем. Это заставляло своими руками улучшать и доводить до ума заводской брак (например, смотрите как модернизировать схему проводки ИЖ Планета 5).

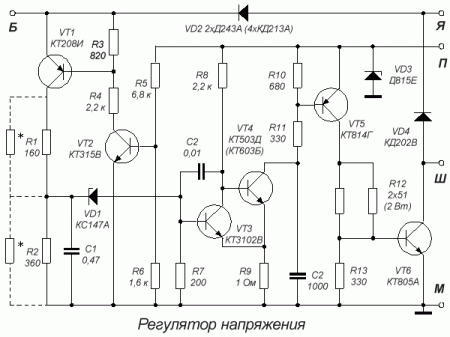

Совет: представленная выше схема регулятора опробована на многих мотоциклах семейства ИЖ. Ее особенность заключается в раздельной подаче питания – при включении цепь зажигания получает «+» от аккумуляторной батареи.
А обмотки возбуждения запитываются от генератора (клемма «Я») и не разряжают АКБ при остановленном двигателе.

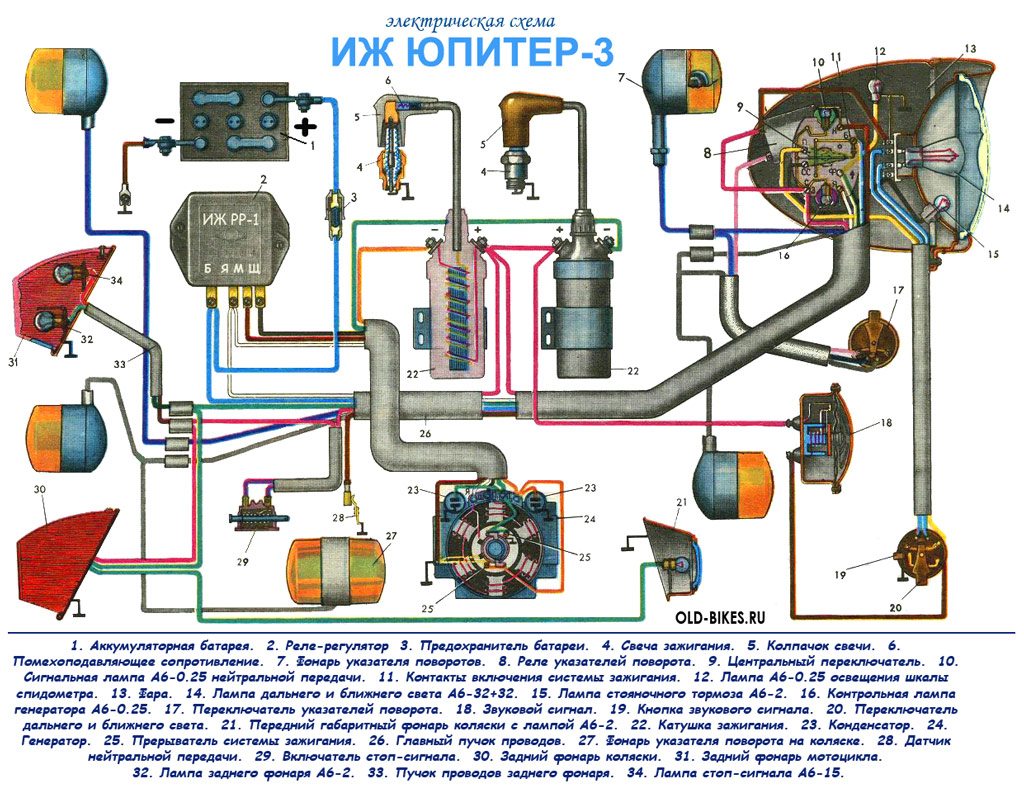

| Аспект | Описание | Особенности и рекомендации |
|---|---|---|
| Схема проводки ИЖ Юпитер 3 | Оригинальная схема проводки мотоцикла ИЖ Юпитер 3, как правило, 6-вольтовая. Включает в себя генератор, реле-регулятор, аккумулятор, замок зажигания, фары, стоп-сигнал, поворотники, звуковой сигнал и другие потребители. | Особенности: Часто встречаются окисленные контакты, изношенная изоляция, ненадежные соединения. Рекомендации: При восстановлении или переделке проводки использовать качественные провода, обжимать контакты, использовать термоусадочную трубку для изоляции. Желательно иметь под рукой цветную схему. |
| Система зарядки аккумулятора (6В) | Состоит из генератора Г-427 (или аналогичного), реле-регулятора РР-330 (или РР-310) и 6-вольтового аккумулятора. Генератор вырабатывает переменный ток, который выпрямляется и регулируется реле-регулятором для зарядки аккумулятора. | Особенности: Низкая эффективность зарядки, особенно на низких оборотах. Чувствительность к состоянию щеток генератора и контактов реле-регулятора. Часто возникают проблемы с перезарядом или недозарядом. Рекомендации: Регулярно проверять состояние щеток генератора, чистоту коллектора. Проверять напряжение на клеммах аккумулятора при работающем двигателе (должно быть около 7-7.5В). При малейших признаках неисправности реле-регулятора – заменить. |
| Замена генератора (6В на 12В) | Замена штатного 6-вольтового генератора на 12-вольтовый (например, от ИЖ Планета 5, ВАЗ, или специализированные комплекты). Требует замены реле-регулятора на 12-вольтовый. | Особенности: Увеличение мощности электрооборудования, более стабильная работа фар, возможность установки современных потребителей (USB-зарядка, электронное зажигание). Рекомендации: Выбирать генератор с подходящим креплением и мощностью. При установке генератора от ВАЗ может потребоваться доработка крепления и шкива. Обязательно использовать 12-вольтовый реле-регулятор, соответствующий типу генератора (например, интегральный для генераторов ВАЗ). |
| Переход на 12-вольтовую схему | Полная переделка электрооборудования мотоцикла с 6В на 12В. Включает замену генератора, реле-регулятора, аккумулятора, всех ламп (фары, стоп, поворотники, приборная панель), звукового сигнала, катушки зажигания (если не используется электронное зажигание). | Особенности: Значительное улучшение работы всей электрики. Повышается надежность и безопасность. Позволяет использовать более яркие фары и современные электронные компоненты. Рекомендации: Проводить замену комплексно. Использовать 12-вольтовый аккумулятор соответствующей емкости. При замене катушки зажигания убедиться в ее совместимости с системой зажигания (контактная или электронная). Желательно использовать новую проводку или тщательно проверить старую на предмет повреждений. |
Интересные факты
Вот несколько интересных фактов, связанных с темой “Схема проводки ИЖ Юпитер 3” и особенностями системы зарядки аккумулятора:
-
Система зарядки: ИЖ Юпитер 3 использует генератор переменного тока, который обеспечивает зарядку аккумулятора при работающем двигателе. Важно отметить, что изначально система была спроектирована для работы с 6-вольтовыми аккумуляторами, что ограничивало возможности использования современных электрических приборов. При переходе на 12-вольтовую систему, необходимо заменить не только генератор, но и другие компоненты, такие как реле и лампы, чтобы избежать перегрузки.
-
Замена генератора: При замене генератора на более современный 12-вольтовый вариант, важно учитывать его мощность и совместимость с существующей проводкой. Многие владельцы мотоциклов ИЖ Юпитер 3 выбирают генераторы от других моделей, что позволяет улучшить характеристики зарядки и повысить надежность работы электрической системы.
-
Переход на 12 вольт: Переход на 12-вольтовую систему не только позволяет использовать более мощные и современные электрические устройства, такие как светодиодные фары и мощные звуковые сигналы, но и улучшает общую надежность работы системы. Однако такой переход требует тщательной проработки схемы проводки, чтобы избежать коротких замыканий и перегрузок, что может привести к повреждению компонентов.
Замена генератора

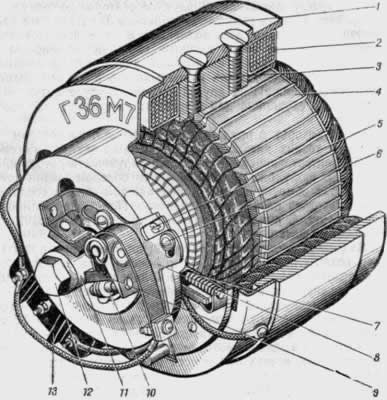

Работа штатного генератора постоянного тока Г36М7 вызывала множество нареканий. Частые неисправности и нестабильная работа заставляли владельцев искать альтернативные решения.
Читайте также:
С появлением новых модификаций семейства ИЖ, оснащенных 12-вольтовыми генераторами, владельцы мотоциклов ИЖ Юпитер 3 начали активно интересоваться возможностью модернизации своих машин, чтобы адаптировать их к новой системе (см. также схему проводки ИЖ Юпитер 5).
В числе доступных вариантов оказался генератор 281.3701, который подходит для всех моделей «Планета» и «Юпитер».
Для успешной модернизации потребуются:
- Генератор на 12 В в рабочем состоянии;
- Блок БПВ 14-10;
- Новый 12-вольтовый аккумулятор 6МТС-9 или дополнительный аккумулятор ЗМТ-8 (штатный);
- Новые 12-вольтовые лампы (для замены штатных 6В);
- Стальная переходная пластина для установки нового генератора;
- Правая крышка двигателя от моделей ИЖ Планета 5 или Юпитер 5.
Рекомендация: самостоятельная модификация крышки под новый генератор может привести к поломке.
Поэтому опытные владельцы советуют приобрести оригинальную крышку от «старших» моделей, которая уже спроектирована с учетом необходимых размеров.
Процесс установки нового генератора достаточно прост:
- Переходник устанавливается в правой части картера;
- Закрепляется с помощью коротких болтов диаметром 6 мм;
- Статор нового генератора соединяется с переходником через резьбовые отверстия М5 с использованием трех винтов.
Переход на 12 вольтовую схему
Использование электрических деталей от поздних моделей мотоциклов неизбежно затронет и смену вольтажа, поскольку:
- Система на 12 В более прогрессивна;
- Обладает повышенным искрообразованием;
- Более «живуча» в нашей климатической зоне.
Справочно: Цена многих деталей доступна для владельцев мотоциклов, поэтому модернизация не бьет по карману.
Выводы
Мы уверены, что предложенный алгоритм усовершенствования штатной электросистемы мотоцикла ИЖ Юпитер 3, дополненный видео и фото материалами (обратите внимание на схему проводки ИЖ Планета 3), окажется для вас полезным. Надеемся, вы решите применить этот метод для модернизации своего мотоцикла.
Советы по обслуживанию и эксплуатации новой системы
Обслуживание и эксплуатация новой системы зарядки аккумулятора на мотоцикле ИЖ Юпитер 3 требуют особого внимания и понимания принципов работы электрической схемы. Для обеспечения надежной работы системы необходимо следовать нескольким рекомендациям.
Во-первых, важно регулярно проверять состояние аккумулятора. Убедитесь, что уровень электролита находится в пределах нормы, а клеммы надежно закреплены и не имеют коррозии. Коррозия может привести к плохому контакту и, как следствие, к недостаточной зарядке аккумулятора.
Во-вторых, следует обратить внимание на состояние генератора. При переходе на 12-вольтовую систему важно установить генератор, который соответствует новым требованиям. Проверьте его работоспособность, убедитесь, что обмотки не имеют повреждений, а щетки находятся в хорошем состоянии. Замена генератора может потребоваться, если он не выдает необходимое напряжение или имеет механические повреждения.
Третьим важным аспектом является контроль за работой регулятора напряжения. Он должен поддерживать стабильное напряжение в системе, предотвращая перезарядку или недозаряд аккумулятора. Регулярно проверяйте его работу, особенно после замены генератора или аккумулятора. Если регулятор не функционирует должным образом, это может привести к быстрому выходу из строя аккумулятора.
Также стоит обратить внимание на проводку. Все соединения должны быть надежными, без повреждений и изоляции. Проверьте, нет ли обрывов или коротких замыканий, которые могут вызвать проблемы в работе системы. При необходимости замените поврежденные участки проводки.
Не забывайте о регулярной проверке и обслуживании системы зажигания. Она также влияет на работу системы зарядки. Убедитесь, что свечи зажигания чистые и исправные, а провода не имеют повреждений.
Наконец, рекомендуется периодически проводить диагностику всей электрической системы мотоцикла. Это поможет выявить потенциальные проблемы на ранней стадии и избежать серьезных поломок в будущем. Используйте мультиметр для проверки напряжения на выходе генератора и аккумулятора, а также для тестирования других компонентов системы.
Следуя этим советам, вы сможете обеспечить надежную работу системы зарядки аккумулятора на вашем ИЖ Юпитер 3 и продлить срок службы всех электрических компонентов мотоцикла.
