Схема электропроводки ВАЗ 2101 — важный элемент, обеспечивающий работу электрической системы автомобиля. Знание особенностей этой схемы помогает владельцам и автолюбителям диагностировать и устранять неисправности, а также проводить модификации и улучшения. В статье рассмотрим основные аспекты электропроводки ВАЗ 2101, что поможет лучше ориентироваться в устройстве автомобиля и обеспечит его долговечность.
Исторический экскурс

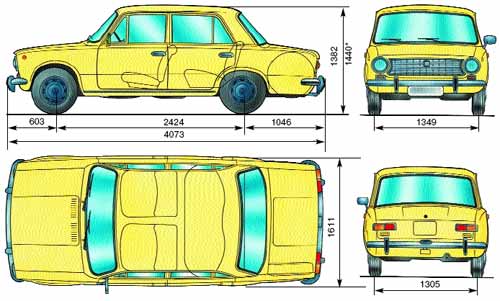

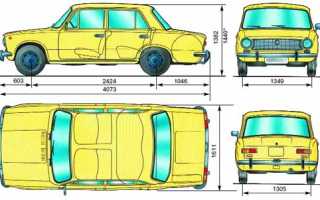

Первый автомобиль Волжского автозавода, модель ВАЗ 2101, впервые появился на российских дорогах в 1970 году. С апреля по декабрь того же года было собрано свыше 21 000 машин, а к 1974 году годовой объем производства достиг более 370 тысяч единиц.
Производитель постоянно работал над улучшением модели, что привело к созданию ВАЗ 21011, который отличался следующими характеристиками:
- Более мощный двигатель объемом 1,3 литра (в отличие от 1,1 литра у ВАЗ 2101);
- Вентиляционные решетки салона были перенесены на задние стойки;
- На автомобиле появились повторители поворотов и стоп-сигналы с особыми отражателями.
Справочно: электропроводка модели ВАЗ 21011 имела отличия от «донорской» версии из-за изменения панели приборов и добавления фонаря заднего хода в задней части кузова.
Помимо ВАЗ 21011, автопроизводитель также выпустил модель ВАЗ 21013, основными отличиями которой были:
- Двигатель объемом 1,2 литра;
- Подвесная педаль газа;
- Управление омывателем лобового стекла с помощью ножного привода.
Справочно: государство активно рекламировало эту новинку, что подтверждается тем, что в видео и кинофильмах того времени автомобили семейства ВАЗ встречались гораздо чаще.
Эксперты отмечают, что схема электропроводки ВАЗ 2101 имеет свои уникальные особенности, которые делают её как простой, так и сложной в обслуживании. Во-первых, система электрики данного автомобиля отличается минимализмом, что облегчает диагностику и ремонт. Однако, несмотря на это, наличие множества соединений и разъемов может привести к проблемам с контактами, особенно в условиях эксплуатации на российских дорогах.
Кроме того, специалисты подчеркивают, что использование устаревших компонентов может ограничивать возможности модернизации системы. Например, замена стандартных ламп на более современные светодиоды требует дополнительных доработок в проводке. Важно также учитывать, что многие владельцы ВАЗ 2101 вносят изменения в оригинальную схему, что может усложнить дальнейшее обслуживание. Таким образом, знание особенностей электропроводки этого автомобиля является ключевым для успешного ремонта и модернизации.
Особенности модели ВАЗ 2101 и ее модификаций
На автомобилях семейства ВАЗ применялась однопроводная система электропитания. Ее особенностью было то, что роль второго провода «-» отводилась кузову автомобиля. Поэтому минусовые выводы всех приборов и исполнительных механизмов должны были иметь качественный контакт с металлическим кузовом.
| Особенность элемента схемы | Описание | Влияние на эксплуатацию/ремонт |
|---|---|---|
| Однопроводная схема | Кузов автомобиля используется как “минус” (обратный провод) для большинства потребителей. | Упрощает монтаж, но увеличивает риск проблем с массой (окисление контактов, плохой контакт), что может привести к нестабильной работе электрооборудования. |
| Предохранители флажкового типа | Используются предохранители старого образца, которые могут быть менее надежными и сложнее в поиске замены. | При перегорании предохранителя может быть сложно найти аналогичный, что затрудняет ремонт. Рекомендуется замена на современные флажковые предохранители. |
| Отсутствие реле на фары | Фары подключаются напрямую через подрулевой переключатель, что приводит к повышенной нагрузке на него. | Со временем подрулевой переключатель может оплавиться или выйти из строя. Рекомендуется установка дополнительных реле для фар. |
| Слабая генераторная установка | Штатный генератор имеет относительно низкую мощность, что может быть недостаточно при установке дополнительного оборудования. | При подключении мощных потребителей (например, современной аудиосистемы) возможен недостаточный заряд аккумулятора, особенно на холостом ходу. |
| Использование клемм “папа-мама” | Большинство соединений выполнены с помощью простых клемм, которые со временем могут окисляться и ослабевать. | Плохой контакт в соединениях может приводить к перебоям в работе электрооборудования, падению напряжения. Требуется регулярная проверка и чистка контактов. |
| Отсутствие диагностического разъема | Для диагностики не предусмотрен стандартный разъем, что затрудняет поиск неисправностей с помощью современного оборудования. | Диагностика осуществляется “дедовскими” методами (прозвонка цепей, проверка напряжения), что требует больше времени и опыта. |
| Простота и ремонтопригодность | Схема относительно проста и логична, что позволяет проводить ремонт даже при минимальных знаниях в электрике. | Большинство неисправностей можно устранить самостоятельно, имея базовый набор инструментов и мультиметр. |
| Расположение монтажного блока | Монтажный блок расположен под капотом, что делает его уязвимым для влаги и грязи. | Повышенный риск окисления контактов и предохранителей из-за воздействия окружающей среды. Требуется периодическая чистка и защита. |
Интересные факты
Вот несколько интересных фактов о схеме электропроводки ВАЗ 2101 и её особенностях:
-
Простота и надежность: Схема электропроводки ВАЗ 2101 была разработана с акцентом на простоту и надежность. Это позволило автомобилю легко обслуживать и ремонтировать, что особенно важно для владельцев старых моделей. Многие автолюбители до сих пор ценят эту простоту, так как она позволяет самостоятельно выполнять большинство работ по ремонту.
-
Отсутствие сложной электроники: ВАЗ 2101 был выпущен в эпоху, когда автомобили не имели сложной электроники. Это означает, что в схеме электропроводки отсутствуют сложные блоки управления и датчики, что делает её менее подверженной сбоям и более понятной для понимания и диагностики.
-
Универсальность: Схема электропроводки ВАЗ 2101 была использована не только в этом автомобиле, но и в других моделях ВАЗ, что создало определенную универсальность. Это позволило владельцам легко находить запчасти и компоненты, а также использовать различные модификации и улучшения, основанные на уже существующих схемах.

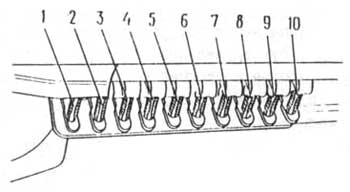

Блок предохранителей
Электропроводка автомобиля ВАЗ 2101 была защищена плавкими предохранителями, сгруппированными по току:
- Предохранитель №1 (16А) обеспечивал защиту для клаксона, розетки для аварийной переноски, освещения в салоне, прикуривателя и стоп-сигналов;
- Предохранитель №2 (8А) отвечал за электрическую цепь реле и мотор стеклоочистителя, а также за электрический двигатель отопителя салона;
Примечание: в моделях ВАЗ 21011 и ВАЗ 21013 второй предохранитель также обслуживал мотор омывателя. В связи с этим электропроводка ВАЗ 21011 имела дополнительный провод в подкапотном пространстве. В классических моделях омыватель приводился в действие резиновой грушей, а кнопка управления располагалась на панели приборов.
- Предохранитель №3 (8А) – контрольная лампа дальнего света и левая фара (дальний свет);
- Предохранитель №4 (8А) – правая фара (дальний свет);
- Предохранитель №5 (8А) – ближний свет левой фары;
- Предохранитель №6 (8А) – ближний свет правой фары;
- Предохранитель №7 (8А) – контрольная лампа габаритного света, левая лампа подфарника, габаритный свет правого заднего фонаря, освещение багажника, заднего номерного знака и лампа подсветки комбинации приборов;
- Предохранитель №8 (8А) – габаритный свет правого подфарника, подсветка прикуривателя, габаритный свет левого заднего фонаря и лампа освещения подкапотного пространства;
- Предохранитель №9 (8А) защищал контрольные лампы на приборной панели: лампу давления масла, лампу температуры охлаждающей жидкости, контрольные лампы уровня топлива и тормозной жидкости, указатели поворота и лампу низкого заряда аккумулятора;
- Предохранитель №10 (8А) обеспечивал защиту цепи обмотки возбуждения генератора и регулятора напряжения.
Примечание: На моделях ВАЗ 21011 и 21013 устанавливалась крышка расширительного бачка тормозной жидкости с поплавком. Схема электропроводки ВАЗ 21013 включала цепь с прерывателем и контрольной лампой. При снижении уровня жидкости до критической отметки на панели приборов загоралась контрольная лампа.

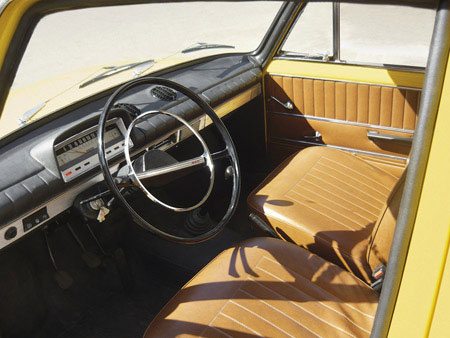

Панель приборов
Внутреннее убранство автомобилей ВАЗ 2101 и их модификаций ВАЗ 21011 и 21013 постоянно совершенствовалось. Так, например, сидения имели иную конфигурацию, позволяя владельцу образовать спальное место, чем выгодно отличались от итальянского варианта. А в панели приборов появился отечественный радиоприемник А-370.
Дополнительная информация Схема проводки ваз 2110 инжектор – особенности работы.
Это привело к тому, что цена автомобиля выросла на 100 рублей. Но это не останавливало покупателей, т.к. сулило новый комфорт за рулем.
Благодаря этому схема проводки ваз 21011 обзавелась новыми электрическими цепями:
- Экранированный шнур внешней антенны проходил от левого переднего крыла под торпедо к радио;
- От блока предохранителей №8 осуществлялось питание радио.
На моделях ВАЗ 21011 и ВАЗ 21013 стали устанавливать электромотор омывателя ветрового стекла.
Это отразилось на функциональности панели приборов;
- Ручной привод омывателя больше не устанавливался;
- Для активации омывателя управление перенесли на подрулевой переключатель режимов работы стеклоочистителей («дворников»);
- Цепь мотора омывателя была защищена плавким предохранителем №2.
Справочно: спустя годы замена проводки ваз 2101 вызывала недоумение у владельцев. Поскольку, в комплекте проводов был «лишний» провод с разъемом. На самом деле этот провод подавал питание через подрулевой переключатель на мотор омывателя.
Схема проводки ВАЗ 21124: разбираемся в тонкостях.

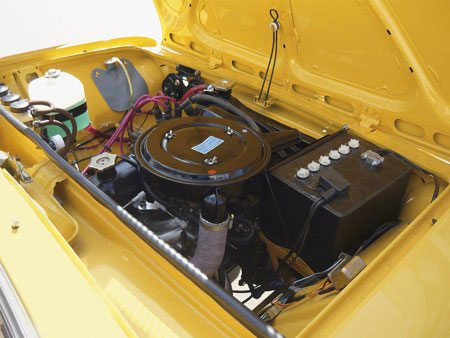

Подкапотное пространство
По запросу советских инженеров специалисты компании Fiat внесли изменения в некоторые элементы подкапотного пространства, что привело к изменению схемы проводки автомобиля ВАЗ 2101.
Однако на этом работа не завершилась, и в рамках самостоятельной оптимизации были реализованы следующие изменения:
- Изменили способ крепления клемм на аккумуляторе, заменив итальянские «барашки» на стандартные с гайкой на «10»;
- Убрали резиновую «грелку» для хранения жидкости омывателя лобового стекла;
- Провели модернизацию реле зарядки аккумулятора.
Для справки: емкость для жидкости омывателя, известная как «грелка», находилась непосредственно над катушкой зажигания. Неудачные попытки ее заполнения часто приводили к затоплению катушки. В результате многие владельцы самостоятельно герметизировали катушку с помощью полиэтиленовой пленки.
https://youtube.com/watch?v=t7Oa2FthLQY
Выводы
Автомобили семейства ВАЗ стали настоящей классикой отечественного автопрома. Вот почему они все еще встречаются на дорогах общего пользования, ведь их техническое состояние всячески поддерживается преданными владельцами. Дополнительная информация здесь: Проводка – ВАЗ 2109 – инжектор: новые моторы в старом кузове.
Советы по ремонту и обслуживанию электропроводки
Электропроводка автомобиля ВАЗ 2101, как и любой другой системы, требует регулярного обслуживания и периодического ремонта. Правильный уход за электропроводкой поможет избежать многих проблем, связанных с электрическими системами автомобиля. Вот несколько советов, которые помогут вам поддерживать электропроводку в хорошем состоянии.
1. Регулярная проверка состояния проводов. Важно периодически осматривать проводку на наличие повреждений, трещин или коррозии. Особое внимание стоит уделить местам соединений и креплениям, так как именно там чаще всего возникают проблемы. Если вы заметили оголенные участки проводов или признаки коррозии, необходимо заменить поврежденные участки.
2. Чистка контактов. Контакты в электрических соединениях могут окисляться, что приводит к плохому контакту и, как следствие, к сбоям в работе электрических систем. Рекомендуется периодически очищать контакты с помощью специального средства для удаления окислов или мелкой наждачной бумаги. После очистки контактов можно использовать специальную смазку для защиты от коррозии.
3. Проверка предохранителей. Предохранители защищают электрические цепи от перегрузок и коротких замыканий. Регулярно проверяйте состояние предохранителей, особенно если вы заметили, что какие-либо электрические устройства не работают. При замене предохранителей используйте только те, которые соответствуют номиналу, указанному в инструкции по эксплуатации.
4. Устранение коротких замыканий. Если вы заметили, что предохранители перегорают слишком часто, это может указывать на наличие короткого замыкания. В таком случае необходимо тщательно проверить проводку на наличие повреждений и замыканий. Используйте мультиметр для диагностики и выявления проблемных участков.
Читайте также:
5. Защита от влаги. Влага может негативно влиять на состояние электропроводки, вызывая коррозию и окисление. Убедитесь, что все соединения защищены от попадания влаги. Используйте герметики и специальные защитные средства для обработки мест соединений и разъемов.
6. Замена старых компонентов. Если вы заметили, что некоторые элементы электропроводки, такие как разъемы, реле или переключатели, работают некорректно, их следует заменить. Использование оригинальных запчастей гарантирует совместимость и надежность работы системы.
7. Обучение и консультация. Если у вас нет опыта в ремонте электропроводки, лучше обратиться к специалистам. Неправильные действия могут привести к более серьезным проблемам. Также стоит изучить руководство по эксплуатации вашего автомобиля, где можно найти полезные советы и рекомендации по обслуживанию электропроводки.
Следуя этим советам, вы сможете значительно продлить срок службы электропроводки вашего ВАЗ 2101 и избежать неприятных ситуаций на дороге, связанных с электрическими системами автомобиля.
Вопрос-ответ
Какие основные элементы входят в схему электропроводки ВАЗ 2101?
В схему электропроводки ВАЗ 2101 входят такие основные элементы, как аккумулятор, генератор, стартер, реле, предохранители, а также различные переключатели и лампы. Эти компоненты обеспечивают функционирование электрической системы автомобиля, включая освещение, сигнализацию и другие электрические устройства.
Как правильно диагностировать проблемы с электропроводкой ВАЗ 2101?
Для диагностики проблем с электропроводкой ВАЗ 2101 рекомендуется использовать мультиметр для проверки напряжения и целостности цепей. Также стоит осмотреть предохранители на наличие повреждений и проверить соединения на наличие коррозии или обрывов. Важно следить за состоянием изоляции проводов, так как повреждения могут привести к короткому замыканию.
Каковы особенности подключения дополнительных электрических устройств в ВАЗ 2101?
При подключении дополнительных электрических устройств в ВАЗ 2101 важно учитывать максимальную нагрузку на проводку и использовать предохранители для защиты от перегрузок. Рекомендуется прокладывать новые провода отдельно от основных, чтобы избежать помех и перегрева. Также стоит обратить внимание на правильное заземление новых устройств для предотвращения электрических проблем.
Советы
СОВЕТ №1
Перед началом работы с электропроводкой ВАЗ 2101 обязательно ознакомьтесь с электрической схемой автомобиля. Это поможет вам лучше понять, как устроены различные системы и избежать ошибок при ремонте или модернизации.
СОВЕТ №2
Используйте качественные материалы и инструменты при замене проводов или компонентов электропроводки. Это обеспечит надежность и долговечность вашей работы, а также снизит риск возникновения коротких замыканий.
СОВЕТ №3
Регулярно проверяйте состояние электропроводки на наличие повреждений или коррозии. Это поможет предотвратить серьезные проблемы в будущем и обеспечит безопасность эксплуатации автомобиля.
СОВЕТ №4
Если вы не уверены в своих силах, лучше обратиться к профессионалам для выполнения работ с электропроводкой. Неправильные действия могут привести к серьезным поломкам и даже авариям на дороге.
