Схема электропроводки УАЗ-452 — ключевой элемент для надежной работы освещения и системы зажигания. В статье рассмотрим особенности электропроводки автомобиля и предоставим пошаговую инструкцию по замене проводки. Вы найдете полезные советы, фото и видео-уроки, которые помогут избежать распространенных ошибок. Эта информация будет полезна владельцам УАЗ-452, стремящимся поддерживать автомобиль в исправном состоянии и повышать его безопасность на дороге.
Отличия электрических систем
Модернизация оказала влияние на условия обслуживания автомобилей различных годов выпуска.
При выполнении регламентных работ самостоятельно, автомобиль не создает особых трудностей, однако электрические системы имеют свои особенности, которые обусловлены:
- Изменениями в конструкции двигателей;
- Новыми вариантами приборных панелей;
- Установкой освещения и габаритных огней нового поколения.
Эксперты отмечают, что схема электропроводки УАЗ 452 имеет свои уникальные особенности, которые влияют на управление освещением и системой зажигания. Во-первых, простота конструкции позволяет легко диагностировать и устранять неисправности. Однако, несмотря на это, важно учитывать, что старые модели могут иметь износ проводки, что может привести к проблемам с освещением.
Управление освещением осуществляется через реле, что обеспечивает надежность работы фар и габаритов. Специалисты рекомендуют регулярно проверять состояние контактов и предохранителей, чтобы избежать перебоев в работе. Что касается системы зажигания, то она также отличается простотой, но требует внимательного подхода к обслуживанию. Правильная настройка и замена свечей зажигания могут значительно повысить эффективность работы двигателя. В целом, грамотное обслуживание электросистемы УАЗ 452 позволяет обеспечить надежную эксплуатацию автомобиля в любых условиях.
https://youtube.com/watch?v=pTcAH-AeTZc
Период с 1965 по 1984 года
В этот период автопроизводитель комплектовал свои изделия электрическими компонентами, имевшимися в распоряжении отечественной промышленности. Некоторые из них были давно известными, другие – экспериментальными, о которых свидетельствует видео прошлых лет, и которым предстояло доказать свою пригодность.
| Элемент системы | Особенности управления | Дополнительная информация |
|---|---|---|
| Освещение | ||
| Фары головного света | Переключатель на рулевой колонке (3 положения: выкл, габариты, ближний свет) | Дальний свет включается отдельной кнопкой/рычагом, часто совмещенным с переключателем поворотов. |
| Габаритные огни | Включаются вместе с ближним светом или отдельно (первое положение переключателя) | Обеспечивают видимость автомобиля в темное время суток. |
| Задние фонари | Включаются вместе с габаритными огнями и ближним светом | Содержат стоп-сигналы и указатели поворотов. |
| Противотуманные фары (передние/задние) | Отдельные кнопки на приборной панели | Устанавливаются опционально, имеют свои предохранители. |
| Освещение салона | Кнопка на плафоне или дверные концевики | Автоматическое включение при открытии дверей, ручное управление. |
| Подсветка приборов | Регулируется реостатом (на некоторых моделях) или включается вместе с габаритами | Обеспечивает видимость показаний приборов в темноте. |
| Система зажигания | ||
| Замок зажигания | 3-4 положения: “Выкл”, “ACC” (аксессуары), “Зажигание”, “Стартер” | Ключ вставляется и поворачивается для запуска двигателя. |
| Катушка зажигания | Преобразует низкое напряжение в высокое для свечей | Расположена под капотом, имеет два вывода: низковольтный и высоковольтный. |
| Распределитель зажигания (трамблер) | Распределяет высокое напряжение по свечам зажигания в нужной последовательности | Содержит прерыватель (контактный или бесконтактный) и центробежный/вакуумный регуляторы опережения зажигания. |
| Свечи зажигания | Создают искру для воспламенения топливовоздушной смеси | Количество свечей соответствует количеству цилиндров двигателя. |
| Провода высокого напряжения | Передают высокое напряжение от катушки/трамблера к свечам | Должны быть целыми и иметь хорошее сопротивление. |
| Коммутатор (для бесконтактной системы) | Управляет работой катушки зажигания, заменяя прерыватель | Обеспечивает более стабильную искру и меньший износ деталей. |
| Датчик Холла (для бесконтактной системы) | Определяет положение коленчатого вала для формирования импульсов зажигания | Расположен в трамблере. |
Интересные факты
Вот несколько интересных фактов о схеме электропроводки УАЗ 452, особенно в контексте управления освещением и системой зажигания:
-
Простота и надежность: Схема электропроводки УАЗ 452 была разработана с акцентом на простоту и надежность. Это позволяет легко диагностировать и устранять неисправности, что особенно важно для автомобилей, используемых в условиях плохих дорог и в удаленных районах.
-
Система управления освещением: УАЗ 452 оснащен системой управления освещением, которая включает в себя как стандартные фары, так и дополнительные источники света, такие как противотуманные фары. Это позволяет водителю адаптировать освещение под различные условия, что особенно полезно при движении в темное время суток или в условиях плохой видимости.
-
Электрическая схема зажигания: В УАЗ 452 используется простая, но эффективная система зажигания, которая обеспечивает надежный запуск двигателя. Важной особенностью является наличие механического распределителя зажигания, который позволяет точно регулировать момент зажигания, что улучшает производительность двигателя и снижает расход топлива.
Эти факты подчеркивают как технические особенности, так и практическое применение схемы электропроводки УАЗ 452.
Управление освещением
В частности, элементы управления и ряд ключевых агрегатов были перенесены с предыдущей модели – ГАЗ-69. Это позволило сохранить стоимость автомобиля на прежнем уровне.

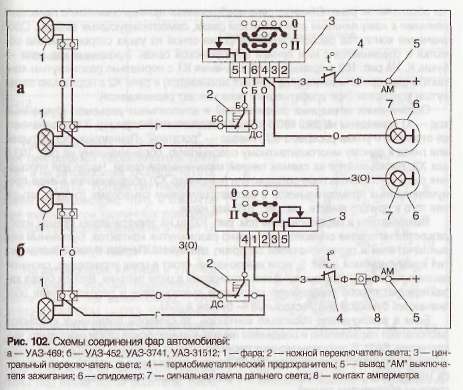

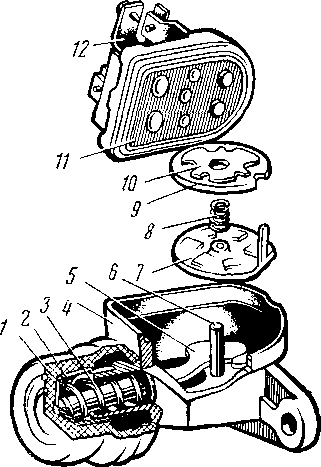

На автомобилях, выпущенных в первые годы, использовался ножной переключатель света с несколькими режимами работы:
- В первом положении включались ближний свет фар и габаритные огни;
- Во втором положении активировался ближний и дальний свет фар.
Справка: Включение фар (как ближнего, так и дальнего света) автоматически отключало габаритные огни спереди.
Обновленный переключатель света работает по другому принципу:
- В первом положении подается питание только на габаритные огни;
- Во втором положении – на габаритные огни и ближний (или дальний) свет фар.
Важно: Новый алгоритм с постоянными габаритами является обязательным условием для прохождения технического осмотра. Заводская инструкция предлагает рекомендации по модернизации старой схемы, при этом необходимо внимательно следить за правильностью подключения контактов ножного переключателя.
Наилучший вариант – заменить старый переключатель на современный, который использует всего три контактные группы.
Кроме того, в старых версиях «452» отсутствовала аварийная сигнализация, поэтому в электрической схеме:
- Устанавливался реле-прерыватель РС-57, который монтировался в разрыв проводки от «+» клеммы аккумулятора к переключателю указателей поворотов;
- Средний контакт реле замыкал контрольную лампочку на приборной панели.
Также ознакомьтесь со схемой проводки мотоцикла Урал.
Система зажигания

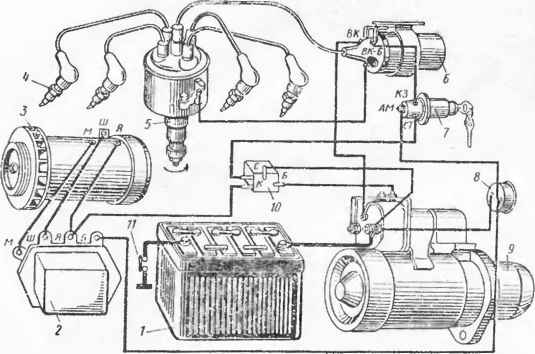

Также на «452» устанавливалось контактное зажигание:
- Провод «+» от АКБ подавал питание на катушку зажигания;
- С катушки высоковольтный провод передавал импульс на прерыватель (трамблер) и дальше на свечи.
Период с 1985 по 2013 года
С появлением впрыска на более поздних моделях были внесены некоторые изменения в систему зажигания:
Читайте также:
- В цепь «аккумулятор – катушка зажигания» добавили дополнительное сопротивление;
- Для подключения провода катушки был проложен отдельный провод от стартера, минуя дополнительное сопротивление;
- На новых моделях в схему была введена дополнительная реле стартера.

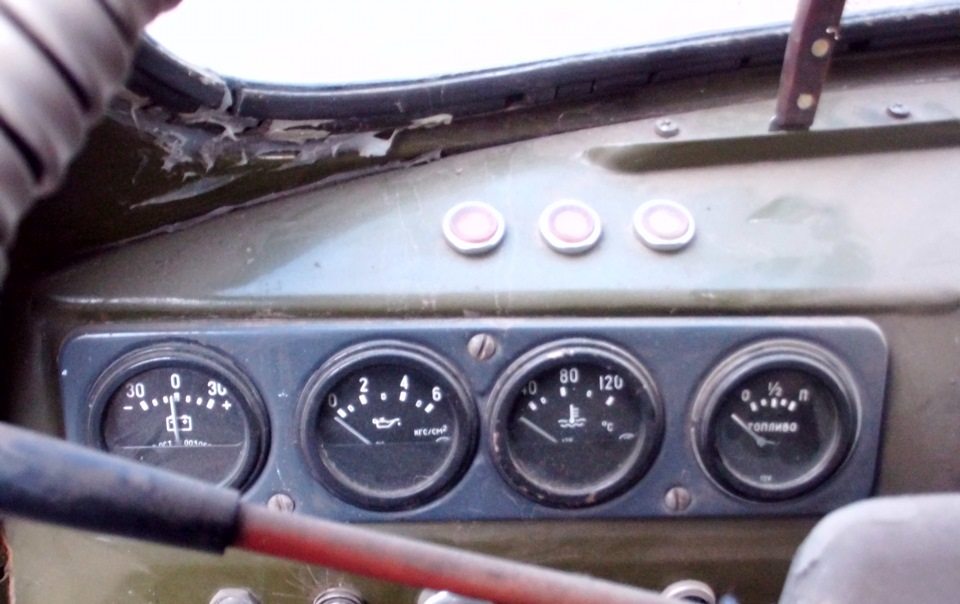

Примечание: У автомобилей УАЗ также различаются контрольные приборы. На некоторых моделях вместо вольтметра устанавливался амперметр. Проводка УАЗ 452 позволяла подключить вольтметр в разрыв между аккумулятором и системой зажигания.
Выводы: электрическая схема автомобиля изменялась вместе с его конструкцией. Этот аспект необходимо учитывать при проведении плановых ремонтных работ, чтобы избежать непредвиденных ситуаций.
Также ознакомьтесь со схемой проводки Москвич 412.
Современные модификации и доработки электропроводки
УАЗ 452 направлены на улучшение надежности и функциональности системы освещения и зажигания. В последние годы владельцы этих автомобилей все чаще обращаются к модернизации электропроводки, чтобы повысить безопасность и комфорт эксплуатации.
Одним из основных направлений доработки является замена стандартных ламп на более современные светодиоды. Это не только увеличивает яркость освещения, но и снижает нагрузку на электросистему, что особенно актуально для старых моделей. Светодиоды имеют меньший расход энергии и больший срок службы, что позволяет сократить частоту замены ламп и уменьшить риск перегрева проводки.
Также стоит отметить, что многие владельцы устанавливают дополнительные фары, такие как противотуманные или светодиодные прожекторы. Для этого требуется доработка схемы электропроводки, которая включает в себя установку дополнительных реле и предохранителей. Это позволяет избежать перегрузки существующей проводки и обеспечивает надежную работу новых осветительных приборов.
Важным аспектом является и модернизация системы зажигания. В современных модификациях часто устанавливаются электронные системы зажигания, которые обеспечивают более стабильную работу двигателя и улучшают его характеристики. Для этого необходимо заменить старые компоненты, такие как катушки зажигания и распределители, на более современные аналоги, что также требует доработки электропроводки.
Кроме того, многие владельцы УАЗ 452 устанавливают дополнительные устройства, такие как усилители звука, навигационные системы и другие электронные приборы. Это также требует внимательного подхода к электропроводке, так как необходимо учитывать общую нагрузку на систему и правильно распределить питание между всеми устройствами.
Для обеспечения надежности и безопасности всех модификаций рекомендуется использовать качественные материалы и компоненты, а также следить за состоянием проводки. Регулярная проверка соединений, изоляции и состояния предохранителей поможет избежать неприятных ситуаций на дороге.
-
Читайте также:
Таким образом, современные модификации и доработки электропроводки УАЗ 452 открывают новые возможности для улучшения функциональности автомобиля, однако требуют внимательного подхода и знаний в области электротехники.
Вопрос-ответ
Какой порядок зажигания на УАЗ?
Порядок зажигания на УАЗ с бензиновыми двигателями, как правило, составляет 1-3-4-2. Это означает, что зажигание происходит последовательно в цилиндрах: сначала первый, затем третий, четвертый и, наконец, второй.
Чем отличается 450 от 452 УАЗ?
Открыв капот, оцениваю главное отличие УАЗ‑450 от УАЗ‑452 и его потомков – нижнеклапанный двигатель. В его основе лежал мотор «Победы», но рабочий объем был увеличен с 2111 до 2435 см³ за счет увеличенного с 82 до 88 мм диаметра цилиндра. Двигатель заметно меньше по размеру, чем верхнеклапанный мотор «Волги».
Как еще называется УАЗ 452?
УАЗ-450 был слегка доработан и упрощен, в результате чего появился УАЗ-452. Из-за внешнего сходства с буханкой хлеба фургон получил название «Буханка».
Порядок работы цилиндров на УАЗ?
Порядок работы у ЗМЗ 402 — 1-2-4-3.
Советы
СОВЕТ №1
Перед началом работы с электропроводкой УАЗ 452 обязательно ознакомьтесь с электрической схемой вашего автомобиля. Это поможет избежать ошибок при подключении и обеспечит безопасность в процессе ремонта.
СОВЕТ №2
Используйте качественные материалы и инструменты для работы с электропроводкой. Это включает в себя изоленты, клеммы и провода, которые соответствуют стандартам, чтобы избежать коротких замыканий и других проблем.
СОВЕТ №3
При установке системы освещения и зажигания уделите внимание правильной полярности подключения. Неправильное подключение может привести к повреждению компонентов и снижению эффективности работы системы.
СОВЕТ №4
Регулярно проверяйте состояние проводки и соединений. Коррозия и износ могут привести к сбоям в работе освещения и зажигания, поэтому профилактика поможет избежать серьезных проблем в будущем.
-
