Схема электропроводки УАЗ 31512: особенности электрооборудования

В статье рассмотрим схему электропроводки УАЗ 31512 и дадим рекомендации по замене проводки своими руками. Электрооборудование автомобиля критично для его работы, и знание схемы поможет избежать ошибок при ремонте. Предложим пошаговую инструкцию, а также фото и видео-уроки для наглядности. Эта информация будет полезна как опытным автомобилистам, так и новичкам, желающим разобраться в электронике своего автомобиля.

Два названия одной модели

С 1945 по 1966 год действовала специальная классификация для транспортных средств, согласно которой:

1. Каждому автозаводу присваивался уникальный код, состоящий из заглавных букв полного названия завода;
2. За каждым заводом закреплялся определенный числовой диапазон, который они могли использовать для обозначения своих моделей.

Для примера: Ульяновскому автозаводу был присвоен буквенный код УАЗ, а диапазон – от 400 до 499. Это означало, что все модели, которые выпускались и рекламировались, должны были обозначаться именно в соответствии с этой системой.

Также обратите внимание на схему электропроводки УАЗ 31514.

Эксперты отмечают, что схема электропроводки УАЗ 31512 имеет свои уникальные особенности, которые делают её особенно привлекательной для владельцев внедорожников. Во-первых, простота конструкции позволяет легко проводить диагностику и ремонт, что особенно важно в условиях эксплуатации на бездорожье. Во-вторых, использование надежных компонентов обеспечивает долговечность системы.

Специалисты также подчеркивают, что грамотное распределение электрических цепей минимизирует риск перегрузок и коротких замыканий. Это особенно актуально для автомобилей, которые часто подвергаются экстремальным условиям. Кроме того, наличие дополнительных разъемов и предохранителей упрощает модернизацию электрооборудования, что позволяет владельцам адаптировать автомобиль под свои нужды. В целом, схема электропроводки УАЗ 31512 является примером удачного сочетания надежности и функциональности.

Схема электрооборудования Уаз 31512

Новые требования

Когда в 1966 году приняли новую классификацию транспортных средств (отраслевую нормаль – ОН 025270-66), суть которой состояла в стандартизации цифровых обозначений, процесс замены названий уже существующих автомобилей оказался достаточно сложным:

1. По причине невозможности одномоментной замены всей документации;
2. По причине ментальности производителей и потребителей, поэтому, процесс замены растянулся более чем на 30 лет.

Интересные факты

Вот несколько интересных фактов о схеме электропроводки УАЗ 31512 и особенностях его электрооборудования:

1. Простота и надежность: Электропроводка УАЗ 31512 спроектирована с акцентом на простоту и надежность. Это делает автомобиль особенно популярным среди владельцев, которые ценят возможность легко проводить ремонт и обслуживание без необходимости в сложном оборудовании или специализированных знаниях.

2. Электрическая схема: В отличие от современных автомобилей, УАЗ 31512 использует более простую электрическую схему, что позволяет избежать множества потенциальных проблем, связанных с электроникой. Например, в этой модели отсутствуют сложные системы управления, что снижает вероятность поломок.

3. Универсальность: Электрооборудование УАЗ 31512 разработано с учетом эксплуатации в различных условиях, включая сложные климатические и дорожные ситуации. Это означает, что компоненты, такие как генератор и стартер, могут работать в экстремальных температурах и условиях, что делает автомобиль идеальным для использования в условиях бездорожья.

Эти особенности делают УАЗ 31512 привлекательным выбором для любителей внедорожников и тех, кто ценит практичность и надежность.

Схема электрооборудования Уаз 469

Расшифровка индекса

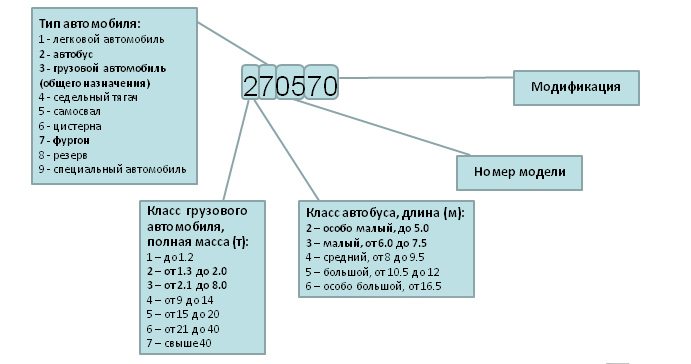

Гражданская версия автомобиля «459Б» по новой классификации получила цифровой индекс 31512, который расшифровывается следующим образом:

1. Первая цифра обозначает класс транспортного средства, который определяется по рабочему объему двигателя и массе автомобиля. В данном случае это цифра «3», что соответствует весу до 1,5 тонны и рабочему объему до 2,5 литров;
2. Вторая цифра указывает на тип автомобиля. Цифра «1» обозначает легковой транспорт;
3. Третья и четвертая цифры индекса присваиваются производителем. Обычно они служат для внутреннего обозначения на заводе;
4. Пятая цифра обозначает модификацию. В данном случае УАЗ модифицировал модель «459», и согласно новым стандартам она должна обозначаться как 3151. Таким образом, модифицированное транспортное средство получает индекс 31512.

Поскольку данное транспортное средство производится и используется значительно дольше, чем указанный срок, схема проводки УАЗ 31512 остается аналогичной модели «459Б».

Важно отметить: в процессе модернизации автомобиля конструкторы зачастую вносят изменения в электрические схемы. Поэтому электропроводка УАЗ 31512 может отличаться от предыдущей версии. Это следует учитывать при обслуживании или замене проводки.

Особенности электрооборудования

Модель УАЗ 31512 также подвергалась модернизации. Поэтому, принято различать автомобили по году выпуска:

1. До 1994 года;
2. После 1994 года.

У них есть различия, связанные с разными силовыми агрегатами и установкой новой панели приборов. При замене узлов и агрегатов своими руками на новые (модифицированные), следует руководствоваться датой, когда подобные узлы начали устанавливать на автомобиль, и применять «правильную» электросхему для соединения электронных компонентов.

В частности, немало вопросов вызывают различия в схеме подключения головного света. Цена переоборудования невысока, важно лишь не только купить компоненты, но и правильно их подключить:

1. На моделях первых выпусков ставили ножные переключатели света – П39;
2. На последующие – П53;
3. Отличия в герметичном корпусе, все остальные характеристики одинаковы.

Зато есть различия в схеме подключения:

1. Модифицированные фары запитаны на ножной переключатель;
2. Немодифицированные – через центральный переключатель;
3. У немодифицированных обе лампы запитаны друг от друга (правая от левой). Если свет не горит при исправной лампе – следует проверить провод между ними;
4. У модифицированных каждая имеет свой провод от источника электричества.

КПП – ремонт 2500 рублей

Выводы

Мы уверены, что эта статья окажется полезной для автолюбителей, желающих самостоятельно заботиться о своих автомобилях. Приведенные схемы помогут вам в диагностике неисправностей электронных компонентов и проводки.

Также ознакомьтесь со схемой электропроводки УАЗ 469.

Типы электрооборудования и их характеристики

Электрооборудование УАЗ 31512 включает в себя разнообразные компоненты, каждый из которых выполняет свою уникальную функцию в системе автомобиля. Основные типы электрооборудования, используемого в данной модели, можно разделить на несколько категорий: система зажигания, стартерная система, освещение, электроника и вспомогательные устройства.

Система зажигания представляет собой ключевой элемент, обеспечивающий запуск двигателя. В УАЗ 31512 используется контактная система зажигания, которая включает в себя катушку зажигания, распределитель и свечи. Катушка преобразует низкое напряжение аккумулятора в высокое, необходимое для искры. Распределитель направляет искру к соответствующей свече, обеспечивая правильный порядок зажигания. Характерной особенностью системы является ее простота и надежность, что делает ее легко обслуживаемой.

Стартерная система отвечает за запуск двигателя. В УАЗ 31512 применяется электростартер, который работает от аккумулятора. Стартер состоит из электродвигателя, редуктора и втягивающего реле. При повороте ключа зажигания подается напряжение на стартер, который вращает коленчатый вал двигателя. Важно отметить, что стартер должен быть правильно установлен и обслуживаем, чтобы избежать перегрева и преждевременного выхода из строя.

Освещение в УАЗ 31512 включает в себя фары, габаритные огни, стоп-сигналы и поворотники. Фары могут быть как обычными, так и с использованием галогеновых ламп, что обеспечивает лучшую видимость в темное время суток. Все элементы освещения подключены к общей электрической цепи, что позволяет управлять ими с помощью переключателей на рулевой колонке. Важно регулярно проверять состояние ламп и проводки, чтобы обеспечить безопасность на дороге.

Электроника в УАЗ 31512 представлена минимальным набором устройств, так как автомобиль был разработан в эпоху, когда электронные системы только начинали внедряться в автомобили. Однако в некоторых модификациях могут быть установлены простые электронные блоки управления, отвечающие за работу системы зажигания и управления двигателем. Эти устройства помогают улучшить экономичность и снизить уровень выбросов.

Вспомогательные устройства, такие как генератор и аккумулятор, играют важную роль в обеспечении стабильной работы электрооборудования. Генератор отвечает за зарядку аккумулятора и питание всех электрических систем автомобиля во время работы двигателя. Аккумулятор, в свою очередь, служит источником энергии для запуска двигателя и работы электрооборудования при выключенном двигателе. Важно следить за состоянием этих компонентов, так как их неисправность может привести к серьезным проблемам с электросистемой.

Таким образом, электрооборудование УАЗ 31512 представляет собой комплекс взаимосвязанных систем, каждая из которых выполняет свою функцию. Понимание их характеристик и особенностей поможет владельцам автомобиля эффективно обслуживать и эксплуатировать свою технику.
