Ременная передача, или клиноременная передача, — распространенный механизм передачи вращательного движения в машинах и устройствах. Она применяется в автомобилестроении и промышленном оборудовании благодаря простоте, надежности и эффективности. В статье рассмотрим устройство и принцип работы клиноременной передачи, а также ее достоинства и недостатки, что поможет читателям понять применение этого механизма в проектах и факторы, которые следует учитывать при выборе.

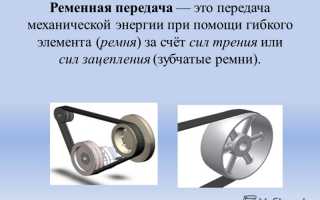

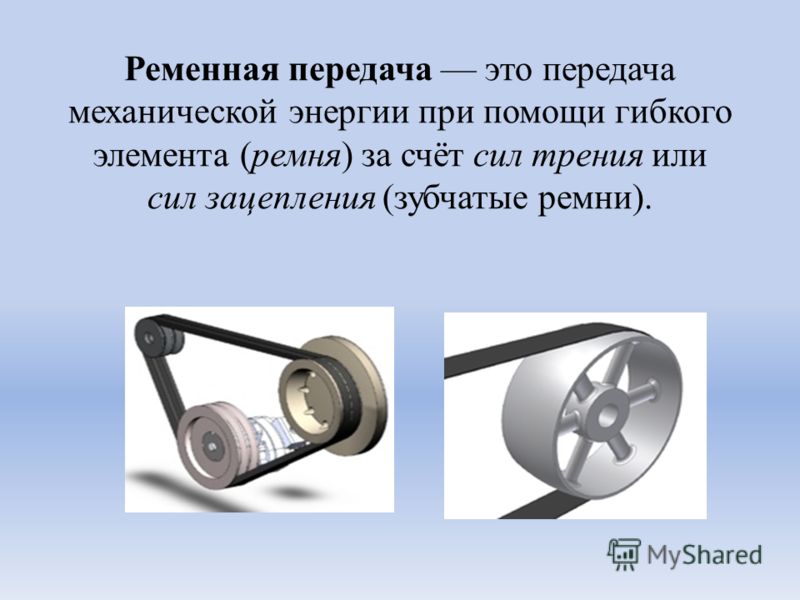

Что такое клиноременная передача (ременная)
Ременная передача — это метод передачи вращающей механической энергии от источника к механизму. Основной энергией является вращающий момент. Каждая передача включает минимум один ремень и два шкива.
Ремень изготавливается из специальной резины, устойчивой к механическим нагрузкам и термическим изменениям. Существует множество типов ременных передач, но мы рассмотрим клиноременную передачу, популярную в автомобильной промышленности.
Клиноременная передача состоит из ремня клинообразной формы и соответствующих шкивов. Шкив — это металлический диск с выемками для размещения ремня. Ремень может быть зубчатым или гладким.
Этот ремень используется для привода различных механизмов автомобиля, включая генератор и водяной насос. На грузовых и современных автомобилях он также приводит в действие гидравлические насосы для усилителей руля и воздушные компрессоры для тормозных систем.
Ключевая особенность шкива клиноременной передачи — канавка для ремня. Без нее ремень может соскочить, так как его толщина мала. Это позволяет уменьшить занимаемое пространство за счет сокращения габаритов.
Размеры шкивов зависят от передаточного отношения: в понижающей передаче ведущий шкив меньше ведомого и наоборот.
Ремень должен сохранять мягкость в различных климатических условиях. Автомобиль эксплуатируется зимой и летом, поэтому ремень не должен терять эластичность. Использование другого типа ремня в клиноременной передаче недопустимо.
Ременная передача, или клиноременная передача, представляет собой механизм, который используется для передачи вращательного движения между валами. Эксперты отмечают, что такая система состоит из ремня и шкивов, где ремень может быть как клиновидным, так и плоским. Основное преимущество клиноременной передачи заключается в ее способности эффективно передавать мощность при значительных нагрузках, что делает ее популярной в различных отраслях, от автомобилестроения до промышленного оборудования.
Специалисты подчеркивают, что правильный выбор материала и конструкции ремня влияет на долговечность и эффективность работы системы. Например, резинотканевые ремни обеспечивают хорошую гибкость и прочность, в то время как полиуретановые могут предложить лучшую износостойкость. Также важно учитывать натяжение ремня, так как недостаточное или избыточное натяжение может привести к снижению эффективности и преждевременному износу. В целом, клиноременные передачи остаются важным элементом в механических системах благодаря своей надежности и простоте в обслуживании.
Схема работы ременной передачи – шкивы и ремни
| Характеристика | Описание | Преимущества/Недостатки |
|---|---|---|
| Принцип работы | Передача вращательного момента между валами с помощью клиноременной передачи, основанная на трении между клиновым ремнём и шкивами. | |
| Типы клиновых ремней | Классические (трапециевидные), зубчатые, поликлиновые, многоручьевые. | Классические – простые, недорогие; Зубчатые – высокая эффективность, большая передаваемая мощность; Поликлиновые – компактные, высокая мощность; Многоручьевые – высокая мощность, плавный ход. |
| Материалы ремней | Резина, полиуретан, нейлон, армированные волокнами. | Резина – универсальность, доступность; Полиуретан – износостойкость, высокая прочность; Нейлон – высокая прочность, гибкость. |
| Шкивы | Колеса с канавками, соответствующими профилю ремня. | Материал: чугун, сталь, алюминий. Различные диаметры для регулировки передаточного числа. |
| Передаточное число | Отношение диаметров шкивов. | Возможность изменения скорости вращения ведомого вала. |
| Эффективность передачи | Зависит от типа ремня, состояния ремня и шкивов, натяжения ремня. | Потери на трение, проскальзывание. |
| Натяжение ремня | Обеспечивает необходимое сцепление между ремнём и шкивами. | Слишком слабое натяжение – проскальзывание; слишком сильное – повышенный износ. |
| Области применения | Двигатели внутреннего сгорания, компрессоры, конвейеры, сельскохозяйственная техника, станки. | |
| Преимущества | Простота конструкции, плавность хода, демпфирование вибраций, защита от перегрузок (проскальзывание), возможность передачи момента на большие расстояния. | |
| Недостатки | Ограниченный срок службы, зависимость от температуры и влажности, проскальзывание при перегрузках, невысокий КПД по сравнению с зубчатыми передачами. |
Интересные факты
Вот несколько интересных фактов о ременной передаче, в частности о клиноременной передаче:
Читайте также:
-
Принцип работы: Клиноременные передачи используют клиновидные ремни, которые передают вращение между шкивами. Благодаря своей форме, клин обеспечивает лучшее сцепление с шкивами, что позволяет передавать большие нагрузки без проскальзывания. Это делает их идеальными для применения в различных механизмах, от автомобилей до промышленных машин.
-
Регулируемая передача: Одним из преимуществ клиноременных передач является возможность регулировки передаточного отношения. Изменяя диаметр шкивов или положение ремня на шкивах, можно изменять скорость и крутящий момент, что делает такие передачи универсальными для различных задач.
-
Долговечность и обслуживание: Клиноременные передачи обычно требуют минимального обслуживания и имеют долгий срок службы. Однако для обеспечения их эффективной работы важно следить за состоянием ремня и шкивов, так как износ может привести к снижению эффективности передачи и необходимости замены компонентов.
Преимущества и недостатки
Как и любые механизмы, ременная передача имеет свои плюсы и минусы, и не все недостатки можно устранить, что ограничивает её применение.
Преимущества:
- Плавность работы. Эластичность резины снижает ударные нагрузки и вибрации при передаче вращающего момента.
- Допустимость неидеальной установки шкивов. Эластичный ремень допускает небольшой перекос, что не влияет на эффективность механизма. Это свойство позволяет изменять передаточное соотношение во время работы, что используется в вариаторных трансмиссиях.
- Отсутствие шума. Ременные передачи работают бесшумно, что стало причиной выбора разработчиков ВАЗ 2105 для ременного привода ГРМ.
- Минимизация перегрузок. Ремень может проскальзывать, снижая нагрузку на механизм и защищая металлические детали от износа. Например, при быстром вращении коленчатого вала шкив генератора вращается с первоначальной скоростью из-за проскальзывания ремня. В мотоблоках ременная передача используется как сцепление, обеспечивая плавную работу.
- Экономическая эффективность. Шкивы и ремни недороги и не требуют частой замены, что делает ременной привод одним из самых экономичных решений.
- Отсутствие необходимости в смазке. Смазка может негативно повлиять на работу ремня, вызывая проскальзывание и снижая передачу вращающего момента.
- При повреждении ремня он просто сходит с механизма без негативных последствий, в отличие от цепи, которая может повредить другие компоненты.
- Передача вращающего момента на значительное расстояние. Некоторые ремни могут растягиваться, что со временем увеличивает их эластичность.
Недостатки:
- Шкивы ременной передачи значительно больше, чем шкивы других типов, что делает конструкцию громоздкой, хотя нагрузка остаётся одинаковой.
- Низкая прочность ремня и его быстрое изнашивание. При чрезмерной натяжке ремень может перегреваться и рваться, что приводит к остановке механизма.
- Нарушение передаточного соотношения из-за проскальзывания ремня на других шкивах, что практически отсутствует в зубчатых ремнях.
- Необходимость в дополнительных устройствах: натяжителях, амортизаторах и элементах, удерживающих ремень в канавках.
- Ограниченная несущая способность.
Таким образом, клиноременная передача имеет свои особенности и занимает важное место в машиностроении.
Применение клиноременных передач в различных отраслях
Клиноременные передачи находят широкое применение в самых различных отраслях промышленности благодаря своей простоте, надежности и эффективности. Они используются для передачи вращающего момента между валами, что позволяет передавать мощность от одного механизма к другому с минимальными потерями.
Одной из основных областей применения клиноременных передач является машиностроение. Здесь они используются в различных механизмах, таких как конвейеры, насосы, вентиляторы и компрессоры. Клиноременные передачи обеспечивают плавную и бесшумную работу, что особенно важно в производственных условиях.
В автомобильной промышленности клиноременные передачи применяются в системах привода генераторов, насосов и других вспомогательных агрегатов. Они позволяют эффективно передавать мощность от двигателя к вспомогательным системам, обеспечивая их надежную работу.
В электронике и бытовой технике клиноременные передачи используются в устройствах, таких как стиральные машины, миксеры и другие электроприборы. Их применение позволяет добиться высокой эффективности работы и продлить срок службы оборудования.
Клиноременные передачи также находят применение в сельском хозяйстве, где используются в различных машинах и агрегатах, таких как тракторы, комбайны и другие сельскохозяйственные машины. Они обеспечивают надежную передачу мощности и позволяют эффективно выполнять различные операции, такие как вспашка, посев и сбор урожая.
-
Читайте также:
В строительной отрасли клиноременные передачи применяются в подъемных механизмах, таких как краны и подъемники. Они обеспечивают надежную передачу мощности и позволяют поднимать тяжелые грузы на значительные высоты.
Таким образом, клиноременные передачи являются важным элементом в различных отраслях, обеспечивая надежную и эффективную передачу мощности. Их универсальность и простота конструкции делают их незаменимыми в современном производстве и технике.
Вопрос-ответ
Каковы основные преимущества ременной передачи?
Ременные передачи обладают несколькими ключевыми преимуществами, включая низкий уровень шума, возможность передачи больших мощностей на значительные расстояния и простоту в обслуживании. Они также обеспечивают плавный запуск и остановку механизмов, что снижает нагрузку на двигатели и другие компоненты.
В каких областях применяются клиноременные передачи?
Клиноременные передачи широко используются в различных отраслях, включая машиностроение, автомобильную промышленность, сельское хозяйство и производство. Их можно встретить в таких устройствах, как конвейеры, насосы, вентиляторы и многие другие механизмы, где требуется передача вращательного момента.
Как правильно выбрать ремень для передачи?
При выборе ремня для передачи необходимо учитывать несколько факторов, таких как размеры и типы шкивов, рабочая нагрузка, скорость вращения и условия эксплуатации. Также важно обратить внимание на материал ремня, который должен соответствовать специфике работы и окружающей среде, чтобы обеспечить долговечность и эффективность передачи.
Советы
СОВЕТ №1
Изучите основные компоненты ременной передачи, такие как ремень, шкивы и натяжители. Понимание их функций поможет вам лучше разобраться в работе системы и выявить возможные проблемы.
СОВЕТ №2
Регулярно проверяйте состояние ремня на наличие износа, трещин или других повреждений. Это поможет предотвратить неожиданные поломки и продлить срок службы ременной передачи.
СОВЕТ №3
Обратите внимание на правильную натяжку ремня. Слишком слабая или слишком сильная натяжка может привести к снижению эффективности передачи и ускоренному износу компонентов.
СОВЕТ №4
При замене ремня выбирайте качественные изделия от проверенных производителей. Это обеспечит надежность работы системы и снизит риск частых ремонтов.
-
