Регулировка клапанов двигателя ЗМЗ 402 — ключевая процедура для оптимальной работы и долговечности двигателя. В этой статье мы рассмотрим порядок регулировки клапанов на двигателе ЗМЗ-402, используемом в автомобилях ГАЗ, УАЗ и Газель. Вы узнаете о величине тепловых зазоров, необходимых для корректной работы клапанов, и получите пошаговую инструкцию с видео, что позволит выполнить эту процедуру самостоятельно. Правильная регулировка клапанов обеспечит стабильную работу двигателя, улучшит его производительность и снизит расход топлива.
Периодичность процедуры
Несмотря на хорошую ремонтопригодность, технические характеристики двигателя ЗМЗ-402 оставляют желать лучшего. Низкое расположение распредвала, длинные тяги толкателей и переменное качество комплектующих увеличивают вибрационную нагрузку на газораспределительный механизм, что сокращает интервал между регулировками. При аккуратной эксплуатации без перегрузок и резких стартов регулировку следует проводить каждые 15 тысяч километров. Если водитель предпочитает динамичные старты, частую езду на низких скоростях и высоких передачах или часто перевозит тяжелые грузы, пробег может сократиться до 10 тысяч километров. При использовании бензина, не соответствующего требованиям головки блока цилиндров (ГБЦ), клапаны необходимо регулировать каждые 5–6 тысяч километров, независимо от настроек зажигания. Это поможет снизить риск прогара клапанов и потери компрессии.
Регулировка клапанов двигателя ЗМЗ 402 является важной процедурой, которая напрямую влияет на эффективность работы мотора. Эксперты отмечают, что правильная настройка зазоров между клапанами и толкателями обеспечивает оптимальное сгорание топливной смеси и снижает износ деталей. Специалисты рекомендуют проводить эту процедуру каждые 10-15 тысяч километров пробега, так как со временем зазоры могут изменяться из-за термического расширения и износа.
Кроме того, неправильная регулировка может привести к снижению мощности двигателя и увеличению расхода топлива. Профессионалы советуют использовать специальные инструменты и следовать рекомендациям производителя для достижения наилучших результатов. Важно помнить, что регулярная проверка и корректировка клапанов не только продлевает срок службы двигателя, но и способствует его надежной работе в любых условиях.
Инструменты для работы
Чтобы отрегулировать тепловые зазоры клапанов ЗМЗ-402 вам потребуются:
- ключ-трещотка с удлинителем и длинной головкой на 10 мм;
- рожковые и накидные ключи на 8, 10, 11, 12, 13 и 14 мм;
- свечной ключ;
- мощная плоская отвертка;
- крестовая отвертка;
- молоток;

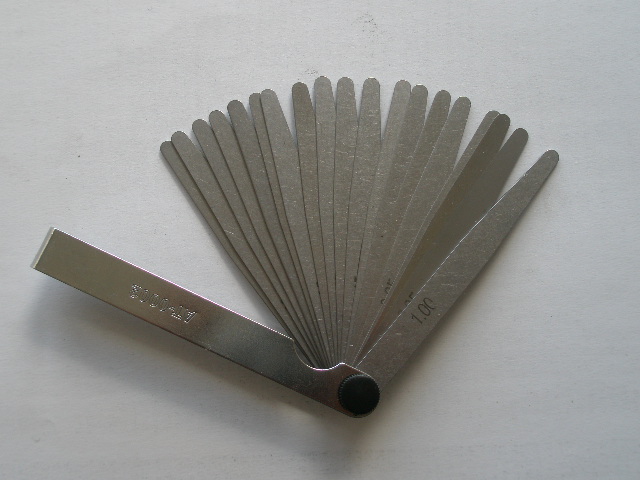

- универсальный щуп;
- чистая тряпка.
| Порядок цилиндров | Зазор впускного клапана (мм) | Зазор выпускного клапана (мм) |
|---|---|---|
| 1-3-4-2 | 0,15 – 0,25 | 0,25 – 0,35 |
Интересные факты
Вот несколько интересных фактов о регулировке клапанов двигателя ЗМЗ 402:
-
Периодичность регулировки: Регулировка клапанов на двигателе ЗМЗ 402 рекомендуется проводить каждые 10 000 – 15 000 километров пробега. Это связано с тем, что со временем зазоры между клапанами и толкателями могут изменяться из-за износа, что может привести к ухудшению работы двигателя и увеличению расхода топлива.
-
Метод регулировки: В двигателе ЗМЗ 402 используется метод регулировки зазоров с помощью специальных шайб. Это позволяет точно настроить зазоры между клапанами и толкателями, что критически важно для обеспечения правильной работы газораспределительного механизма и предотвращения повреждений.
-
Влияние на производительность: Неправильная регулировка клапанов может привести к снижению мощности двигателя, увеличению расхода топлива и повышенному износу деталей. Оптимальные зазоры обеспечивают правильное время открытия и закрытия клапанов, что, в свою очередь, влияет на эффективность сгорания топлива и общую производительность двигателя.
Тепловые зазоры клапанов
В официальном руководстве по обслуживанию двигателя ЗМЗ-402 указаны тепловые зазоры для клапанов в размере 0,40 мм. Эта настройка подходит для Газелей, перевозящих тяжелые грузы. Однако снижение зазора до 0,25–0,3 мм может улучшить приемистость и тягу, а также снизить расход топлива, но только при спокойной езде. Для быстрой езды, резких стартов или частых поездок по горным маршрутам зазоры следует увеличить до 0,30–0,35 мм, а в сложных условиях — до 0,40 мм.
Зазоры также нужно увеличить до 0,40 мм, если головка блока цилиндров (ГБЦ) предназначена для 92-го бензина, а используется 76-й или 80-й. И наоборот, если ГБЦ рассчитана на АИ-76 или АИ-80, а заливается АИ-92. Если ГБЦ предназначена для 92-го бензина, а используется сжиженный природный газ (СПГ), зазоры должны составлять 0,35 мм для впускных клапанов и 0,40–0,45 мм для выпускных. Использование газа с ГБЦ, рассчитанной на 76-й бензин, недопустимо, так как это может повредить поршни и клапаны.
Порядок регулировки клапанов на 402 двигателе

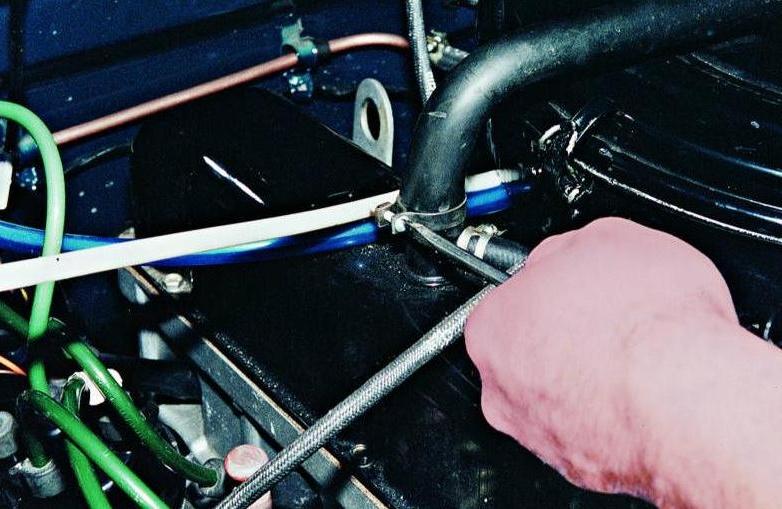

- Отсоедините все шланги, которые отходят от клапанной крышки, а также снимите шланг устройства опережения зажигания.
- Отсоедините тросик или тягу акселератора, если они прикреплены к клапанной крышке.

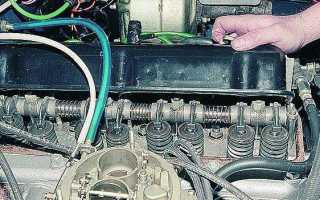

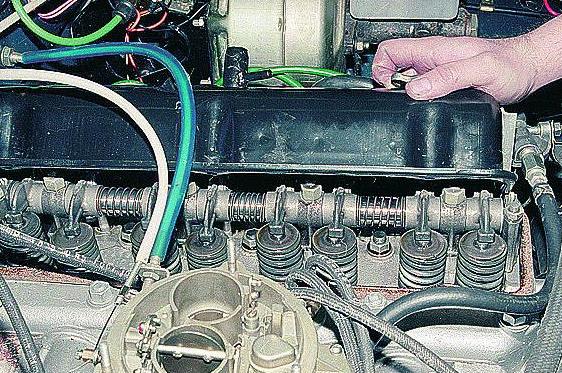

- Выкрутите 6 болтов и снимите клапанную крышку. Иногда для этого приходится снимать воздушный фильтр, зависит от модели карбюратора.
- Выкрутите свечи.
- Установите поршень первого цилиндра в верхнюю мертвую точку (ВМТ). Для этого совместите третью метку на шкиве коленвала и прилив на корпусе двигателя. Коленвал вращайте с помощью стартера или лопастей вентилятора (за исключением переделанных моторов, в которых вентилятор приводится в действие электродвигателем).
- Снимите крышку трамблера и убедитесь, что бегунок находится напротив контакта 1-го цилиндра. Если нет, проверните коленвал на 1 оборот и снова совместите метки на шкиве и корпусе.
- Регулируйте клапаны в следующем порядке: 1 впускной, 1 выпускной, 2 выпускной, 3 впускной. Затем проверните коленвал на полный оборот, совместите метки на шкиве и корпусе и отрегулируйте 2 впускной, 3 выпускной, 4 впускной и выпускной. Если вы не знаете, какие клапаны впускные, а какие выпускные, то придерживайтесь следующего порядка – сначала 1, 2, 4, 6, затем 3, 5, 7, 8.
- Для регулировки клапана сделайте следующее – покачайте коромысло вперед-назад по валу, затем молотком не сильно стукните по нему над клапаном. Не перепутайте место удара. Если вы ударите над толкателем, то погнете его и толкатель придется менять.
- Придерживайте регулировочный винт ключом на 11 или мощной отверткой и открутите фиксирующую его гайку.

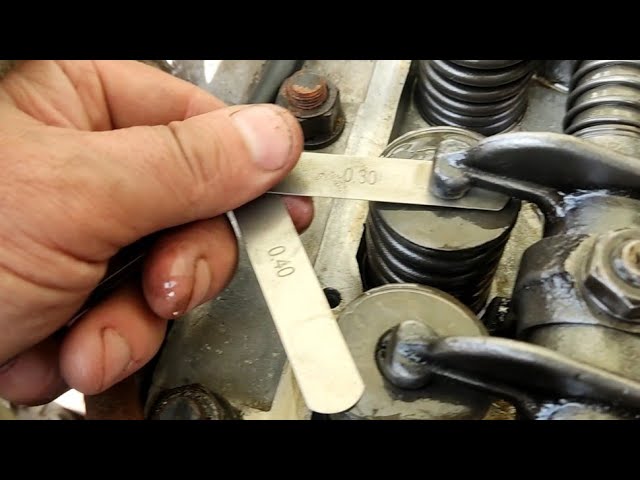

- Измерьте зазор и при необходимости отрегулируйте его.
- Придерживая ключом или отверткой болт, зафиксируйте его гайкой. Если зазор соответствует норме, переходите к следующему клапану, если нет, повторите регулировку.
- Установите на место свечи, крышку трамблера и высоковольтные провода.
- Заведите двигатель и убедитесь, что на все толкатели подается масло. Если масло не идет, ослабьте гайку крепления оси коромысел в районе 4-го цилиндра. Если это не помогло, мотор требует прочистки масляной системы.
- Заглушите двигатель, наденьте клапанную крышку, закрутите болты и подключите все шланги.
- Заведите мотор и дайте ему поработать до полного прогрева. Послушайте звук работы клапанов. Если вы их правильно отрегулировали, то не будет ни металлического звона, ни глухого цокота.
Видео
Типичные ошибки при регулировке клапанов
Регулировка клапанов двигателя ЗМЗ 402 – это важная процедура, которая требует внимательности и точности. Однако, даже опытные механики могут допустить ошибки в процессе регулировки. Рассмотрим наиболее распространенные из них.
1. Неправильный порядок регулировки. Одной из самых частых ошибок является игнорирование порядка регулировки клапанов. Важно следовать установленной последовательности, чтобы избежать путаницы и не допустить неправильной настройки. Рекомендуется начинать регулировку с первого цилиндра, затем переходить ко второму, третьему и четвертому, соблюдая порядок работы двигателя.
2. Неправильный зазор между клапаном и толкателем. Каждый двигатель имеет свои нормы зазоров, и для ЗМЗ 402 они составляют 0,15 мм для впускных и 0,25 мм для выпускных клапанов. Использование неправильного зазора может привести к плохой работе двигателя, увеличенному износу деталей и даже к поломке. Поэтому перед началом регулировки обязательно проверьте техническую документацию.
3. Игнорирование состояния деталей. Перед регулировкой клапанов необходимо проверить состояние самих клапанов, толкателей и других компонентов. Изношенные или поврежденные детали могут привести к неправильной регулировке и ухудшению работы двигателя. Если вы заметили какие-либо дефекты, их следует устранить до начала регулировки.
4. Неправильное использование инструмента. Использование неподходящих инструментов для регулировки может привести к ошибкам. Например, использование некачественного щупа для измерения зазора может дать неверные результаты. Убедитесь, что у вас есть все необходимые инструменты, и они находятся в хорошем состоянии.
5. Пропуск проверки других систем. Регулировка клапанов – это лишь одна из частей обслуживания двигателя. Пропуск проверки других систем, таких как система зажигания или топливная система, может привести к тому, что даже правильно отрегулированные клапаны не обеспечат должной работы двигателя. Всегда проводите комплексную диагностику перед и после регулировки.
6. Неправильная установка крышки клапанов. После завершения регулировки клапанов необходимо правильно установить крышку клапанов. Неправильная установка может привести к утечкам масла и другим проблемам. Убедитесь, что прокладка в хорошем состоянии и что крышка установлена ровно и плотно.
Избегая этих распространенных ошибок, вы сможете обеспечить надежную и эффективную работу двигателя ЗМЗ 402. Регулировка клапанов – это не только вопрос производительности, но и долговечности вашего автомобиля.
Вопрос-ответ
Как часто нужно проводить регулировку клапанов на двигателе ЗМЗ 402?
Регулировку клапанов рекомендуется проводить каждые 10 000 – 15 000 километров пробега или при возникновении признаков неправильной работы двигателя, таких как повышенный шум или потеря мощности.
Какие инструменты понадобятся для регулировки клапанов ЗМЗ 402?
Для регулировки клапанов вам понадобятся набор ключей, щупы для измерения зазоров, отвертка и, возможно, динамометрический ключ для затяжки крепежных элементов.
Как определить правильный зазор клапанов для двигателя ЗМЗ 402?
Правильный зазор клапанов для двигателя ЗМЗ 402 составляет 0,15-0,25 мм для впускных и 0,25-0,35 мм для выпускных клапанов. Эти значения можно найти в руководстве по эксплуатации или технической документации на двигатель.
Советы
СОВЕТ №1
Перед началом регулировки клапанов обязательно ознакомьтесь с технической документацией на ваш двигатель. В ней указаны точные значения зазоров, которые необходимо соблюдать, а также порядок выполнения работ. Это поможет избежать ошибок и обеспечит правильную работу двигателя.
СОВЕТ №2
Используйте качественные инструменты для измерения зазоров клапанов, такие как щупы. Убедитесь, что они находятся в хорошем состоянии и имеют правильную толщину. Это обеспечит точность измерений и поможет избежать ненужных проблем в будущем.
СОВЕТ №3
Регулировку клапанов лучше всего проводить на холодном двигателе, так как при нагреве металл расширяется, и зазоры могут измениться. Дайте двигателю остыть до комнатной температуры перед началом работы, чтобы получить более точные результаты.
СОВЕТ №4
После завершения регулировки клапанов обязательно проведите тест-драйв автомобиля. Это поможет убедиться, что двигатель работает корректно и нет посторонних шумов. Если вы заметили какие-либо проблемы, повторите регулировку или обратитесь к специалисту.
