Проводка – ВАЗ 2109 – инжектор: особенности контрольных датчиков и блока ЭБУ

В статье рассмотрим особенности проводки инжекторного ВАЗ 2109, акцентируя внимание на контрольных датчиках и блоке ЭБУ. Понимание работы этих компонентов важно для диагностики и ремонта системы впрыска, что обеспечивает надежную работу автомобиля и повышает его эффективность. Разберем основные функции датчиков, их взаимодействие с ЭБУ, возможные неисправности и способы их устранения, что будет полезно владельцам автомобилей и специалистам автосервиса.

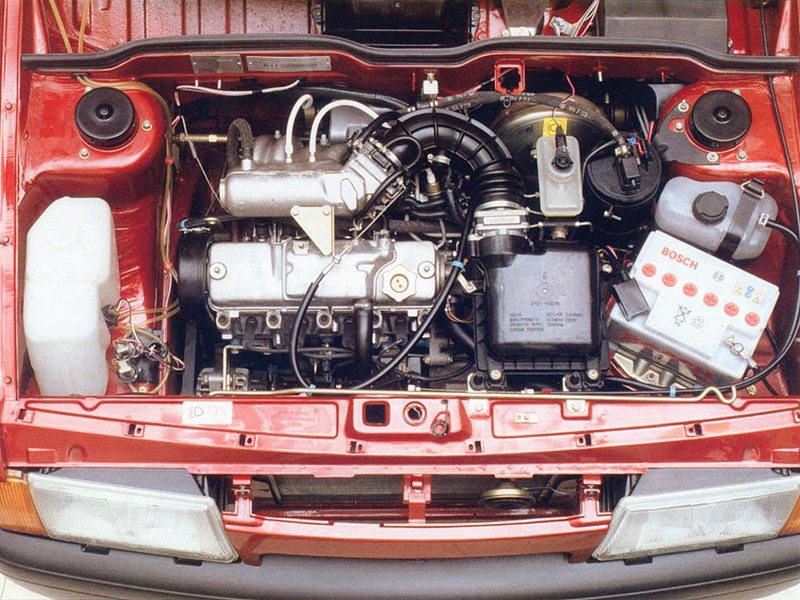

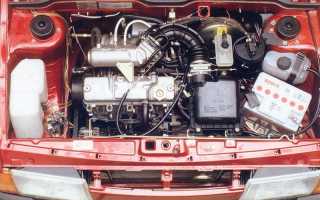

Что под капотом

Давайте рассмотрим, чем новый силовой агрегат отличается от предыдущих моделей:

1. Вместо трамблера и катушки зажигания, которые отвечали за искрообразование в цилиндрах, теперь используется электронный блок управления – ЭБУ.
2. Подкапотная проводка на ВАЗ 2109 с инжектором имеет ряд конструктивных особенностей. В частности, она включает большее количество разъемов и отличается по параметрам (сечению, изоляции).
3. Вместо карбюратора установлен блок форсунок, который управляется электроникой.
4. Автоматика работает на основе данных множества датчиков, отсутствующих на карбюраторных двигателях, что также объясняет большее количество компонентов в проводке инжектора ВАЗ 2109.

Справка: В инжекторных версиях под капотом установлен единый модуль зажигания, который объединяет катушку и коммутатор в одно устройство для искрообразования.

Теперь давайте подробнее рассмотрим модификации электропроводки на Камаз.

Эксперты отмечают, что проводка ВАЗ 2109 с инжекторной системой имеет свои уникальные особенности, которые напрямую влияют на работу контрольных датчиков и блока ЭБУ. Важно понимать, что именно от качества проводки зависит стабильность сигналов, поступающих на ЭБУ, что, в свою очередь, влияет на эффективность работы двигателя. Специалисты подчеркивают, что часто причиной неисправностей становится износ изоляции проводов, что может привести к коротким замыканиям и сбоям в работе системы управления. Также стоит обратить внимание на расположение датчиков, так как их неправильная установка может вызвать некорректные показания. В целом, регулярная диагностика и профилактика проводки помогут избежать серьезных проблем и продлить срок службы автомобиля.

Полная замена проводки ваз 2109 (часть 1) замена монтажного блока ( ЧЯ )

Контрольные датчики

Чтобы силовой агрегат с инжекторной системой работал, электронному блоку необходимы показания важнейших параметров.

И за это отвечают специальные датчики, которыми оснащен мотор:

1. ДПКВ (датчик положения коленчатого вала). Один из самым главный параметров, без которого автомобиль даже не запустится. Он сообщает ЭБУ когда необходимо впрыскивать топливо и воспламенять его в цилинде;
2. ДМРВ (датчик массового расхода воздуха). Установлен после воздушного фильтра и отвечает за количественный состав топливовоздушной смеси;
3. ДД (датчик детонации). На его показаниях ЭБУ рассчитывает угол опережения зажигания – важнейший параметр начала фазы воспламенения топливовоздушной смеси в цилиндре автомобиля;
4. ДПДЗ (датчик положения дроссельной заслонки). В отличие от карбюраторной схемы, где педаль напрямую управляет заслонкой, в инжекторных моторах педаль не соединена с исполнительным механизмом;
5. РХХ (регулятор холостого хода). Необходим для обогащения топливовоздушной смеси для устойчивой работы двигателя вне движения;
6. ДТ (датчик температуры). Есть на всех моторах и отвечает за контроль температуры охлаждающей жидкости;
7. ДСА (датчик скорости автомобиля). На его показаниях ЭБУ рассчитывает количество топлива и воздуха.

Наличие датчиков видоизменило и электрическую схему автомобиля – электропроводка ВАЗ 2109 на инжектор имеет множество разъемов для подключения датчиков к ЭБУ.

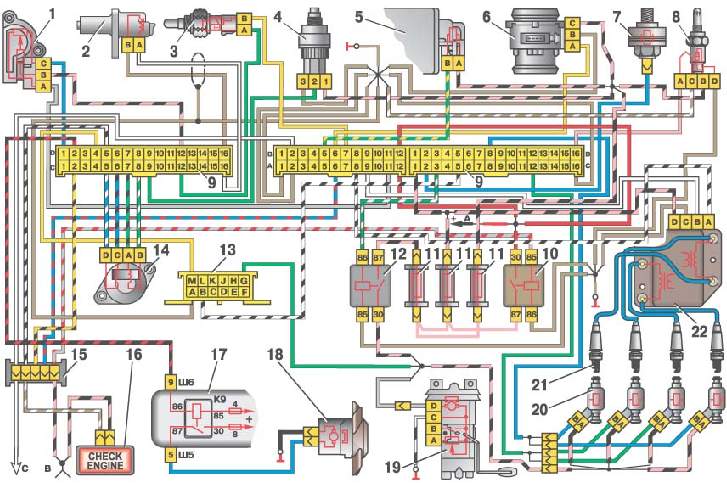

На представленном выше фото схемы с датчиками цифрами обозначены:

1. ДПДЗ;
2. ДПКВ;
3. ДТ;
4. ДСА;
5. Клапан продувки адсорбера;
6. ДМРВ;
7. ДД и другие.

Совет: Для их установки в старом кузове автомобиля ничего переделывать не нужно. Производитель свел к минимуму подготовительные работы, а прилагаемая к силовому агрегату инструкция подробно описывает порядок установки навесных компонентов.

Интересные факты

Вот несколько интересных фактов о проводке и системе управления двигателем инжекторного ВАЗ 2109:

1. Многофункциональные датчики: В инжекторной системе ВАЗ 2109 используются несколько контрольных датчиков, таких как датчик температуры охлаждающей жидкости (ДТОЖ), датчик массового расхода воздуха (ДМРВ) и датчик положения дроссельной заслонки (ДПДЗ). Эти датчики обеспечивают точное управление подачей топлива и угла опережения зажигания, что позволяет оптимизировать работу двигателя и снизить расход топлива.

2. Блок ЭБУ и его адаптация: Электронный блок управления (ЭБУ) на ВАЗ 2109 имеет возможность адаптации к различным условиям эксплуатации. Он может изменять параметры работы двигателя в зависимости от температуры окружающей среды, высоты над уровнем моря и других факторов. Это позволяет улучшить характеристики двигателя и повысить его надежность.

3. Диагностика и самодиагностика: ВАЗ 2109 оснащен системой самодиагностики, которая позволяет выявлять неисправности в работе датчиков и других компонентов системы управления двигателем. При помощи специального сканера или даже простого индикатора можно считывать коды ошибок, что значительно упрощает процесс диагностики и ремонта автомобиля.

https://youtube.com/watch?v=15nGm5otHeU

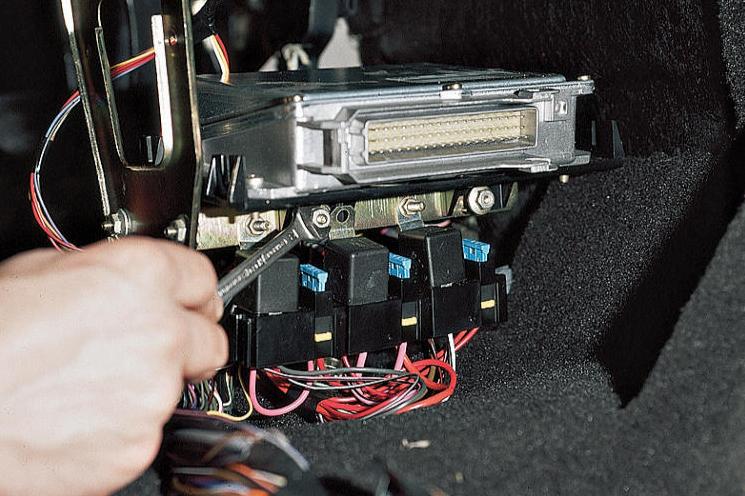

Блок ЭБУ

Электронный блок управления (ЭБУ) является «мозгом» современного инжекторного двигателя.

Он отвечает за управление всеми электрическими процессами в двигателе и состоит из следующих элементов:

1. постоянного запоминающего устройства (ПЗУ);
2. оперативного запоминающего устройства (ОЗУ);
3. микропроцессора, который обрабатывает электронные сигналы, поступающие от датчиков двигателя.

Важно: не стоит пытаться самостоятельно вмешиваться в его работу или диагностировать параметры его функционирования.

Все электронные компоненты ЭБУ предназначены для работы при очень низком напряжении. Даже электростатический разряд от прикосновения руки может повредить их.

Чтобы защитить ЭБУ от возможных повреждений, специалисты на сервисных станциях:

1. избегают касаний к разъемам ЭБУ;
2. не прикасаются к электронным компонентам на его платах;
3. при перепрошивке ПЗУ изолируют выводы микросхемы.

Проводка — ВАЗ 2109: давайте подробнее рассмотрим «внутренности». Об этом читайте здесь.

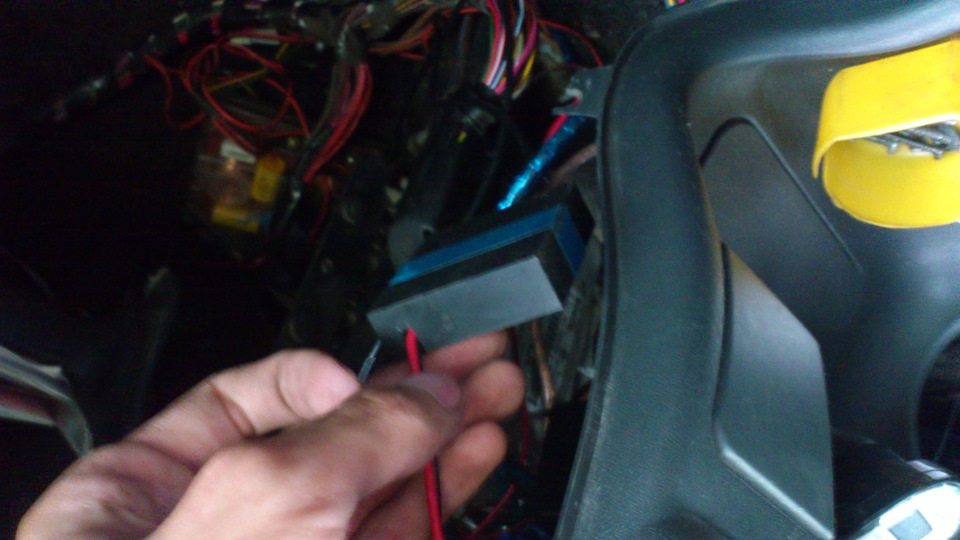

Что внутри салона

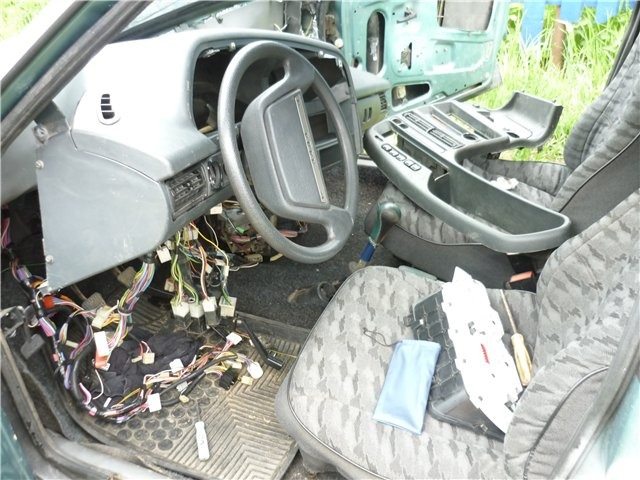

Замена силового агрегата потребует и замены внутрисалонной проводки.

Многие владельцы совмещают этот процесс и с заменой панели приборов на современную:

1. «высокая» панель от ВАЗ 21099 подходит без изменений;
2. Панель «ЛЮКС» от модели ВАЗ 2114 подходит в небольшими переделками.

Совет: в интернете достаточно много видео материалов, где подробно описывается процесс доработки панели. Внимательно изучите их все перед началом работ на своем автомобиле.

Практические советы

Эксплуатация инжекторного двигателя и, в частности, обслуживание его электронных компонентов существенно отличается от работы карбюраторных моторов.

Владельцам автомобилей, прошедших переоборудование, следует запомнить несколько ключевых рекомендаций:

• Перед тем как снять узлы системы управления впрыском, обязательно отключите минусовой провод от аккумулятора;

• Не запускайте двигатель, если контакты проводов на аккумуляторе не обеспечивают надежного соединения. Регулярно проверяйте их затяжку;

• Запрещено отключать аккумулятор, когда двигатель автомобиля работает. Это может привести к повреждению электронного блока управления (ЭБУ);
• Обратите внимание на температуру ЭБУ. Его перегрев недопустим (выше 65°С во время работы автомобиля и выше 80 °С, например, при сушке в покрасочной камере). Если такая ситуация неизбежна, лучше временно снять ЭБУ с автомобиля;
• Также рекомендуется отключать ЭБУ или снимать его при проведении сварочных работ с кузовными элементами.

ВАЗ 2108,2109,21099 – обслуживание своими силами (фильм)

Выводы

Надеемся, что наша статья поможет вам избежать досадных ошибок при обслуживании автомобиля ВАЗ 2109. И предложенные схемы помогут разобраться в тонкостях работы электронных компонентов.

Давайте разберемся, зачем нужна автовладельцу схема электропроводки на ГАЗель.

Диагностика и устранение неисправностей

В системе управления двигателем ВАЗ 2109 с инжекторным двигателем – это важный процесс, который требует внимательного подхода и знаний о работе контрольных датчиков и блока ЭБУ (электронного блока управления). В этой статье мы рассмотрим основные аспекты диагностики, а также методы устранения возможных неисправностей.

Первым шагом в диагностике является проверка контрольных датчиков, которые играют ключевую роль в функционировании системы. К основным датчикам относятся:

• Датчик температуры охлаждающей жидкости (ДТОЖ) – отвечает за определение температуры двигателя и корректировку смеси топлива в зависимости от температуры. Неисправность этого датчика может привести к перегреву двигателя или, наоборот, к его недостаточному прогреву.
• Датчик массового расхода воздуха (ДМРВ) – измеряет количество воздуха, поступающего в двигатель. Если он выходит из строя, это может вызвать проблемы с запуском и работой двигателя, а также увеличить расход топлива.
• Датчик положения дроссельной заслонки (ДПДЗ) – контролирует положение дроссельной заслонки и передает информацию в ЭБУ. Неисправность этого датчика может привести к неправильной работе двигателя, его заеданию или нестабильной работе на холостом ходу.

После проверки датчиков необходимо провести диагностику самого блока ЭБУ. Для этого можно использовать специальное оборудование, такое как сканеры OBD-II, которые позволяют считывать коды ошибок и параметры работы системы. Важно обратить внимание на следующие моменты:

• Наличие кодов ошибок, которые могут указывать на неисправности в системе. Каждый код имеет свое значение и может помочь в диагностике.
• Параметры работы двигателя в реальном времени, такие как обороты, температура, давление и другие. Сравнение этих данных с нормальными значениями поможет выявить отклонения.

Если в процессе диагностики были выявлены неисправности, их необходимо устранить. В зависимости от характера проблемы, это может включать:

• Замена неисправных датчиков. Если датчик не работает, его замена – это наиболее эффективный способ решения проблемы.
• Проверка и очистка контактов. Часто причиной неисправностей становятся окисленные или поврежденные контакты, которые можно очистить или заменить.
• Проверка проводки. Неисправности в проводке могут вызывать сбои в работе датчиков и блока ЭБУ. Важно проверить целостность проводов и соединений.

После устранения неисправностей рекомендуется провести повторную диагностику, чтобы убедиться в правильности выполненных работ и восстановлении нормальной работы системы. Регулярная диагностика и обслуживание системы управления двигателем помогут избежать серьезных поломок и продлить срок службы автомобиля.
