Втягивающее реле стартера — ключевой элемент системы запуска автомобиля, соединяющий аккумулятор со стартером и запускающий двигатель. Знание его работы и возможных неисправностей поможет автовладельцам избежать проблем на дороге и сэкономить на ремонте. В этой статье мы рассмотрим, как проверить втягивающее реле, а также дадим рекомендации по его ремонту или замене своими руками, что поможет справиться с проблемами запуска двигателя.
Для чего необходимо втягивающее реле стартера?
На всех автомобилях отечественного производства втягивающее реле интегрировано в блок со стартером. Оно имеет цилиндрическую форму и размеры в два раза меньше стартера.
Основная функция втягивающего реле — управление муфтой свободного хода. На конце муфты расположена шестерня, взаимодействующая с маховиком двигателя. Шестерня нужна только для запуска двигателя, и ее вращение во время работы двигателя недопустимо. Это может привести к неисправностям стартера и повреждениям бортовой сети, так как стартер может начать работать как генератор. Чтобы избежать этого, втягивающее реле выдвигает муфту только при запуске двигателя. После запуска и возврата ключа в исходное положение при включенном зажигании реле прекращает работу, и муфта под действием пружины возвращается в исходное состояние, убирая шестерню от маховика.
Втягивающее реле имеет важную особенность: электрическое соединение сконструировано так, что запуск электродвигателя стартера возможен только после активации реле. Это предотвращает повреждение зубьев шестерни маховика или муфты при столкновении с вращающейся шестерней.
Втягивающее реле стартера является ключевым элементом в системе запуска двигателя автомобиля. Эксперты отмечают, что его основная функция заключается в соединении аккумулятора с стартером, что позволяет запустить двигатель. При этом, качество и надежность втягивающего реле напрямую влияют на общую работоспособность стартера.
Специалисты подчеркивают, что со временем реле может подвергаться износу, что приводит к проблемам с запуском. Часто причиной неисправностей становятся окисление контактов или механические повреждения. Регулярная диагностика и своевременная замена втягивающего реле могут существенно продлить срок службы стартера и предотвратить неожиданные поломки.
Таким образом, внимание к этому элементу системы запуска является важным аспектом для обеспечения надежности автомобиля в целом.

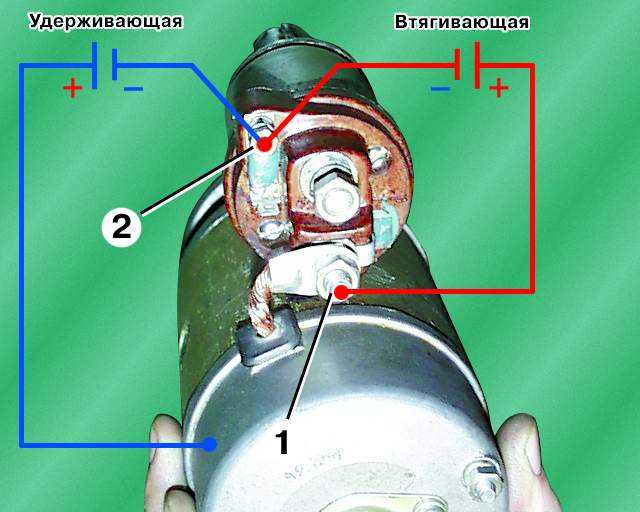

Принцип работы реле стартера
Чтобы понять, как производится ремонт втягивающего реле, необходимо знать его устройство и принцип действия. Реле, в свою очередь, представляет собой катушку с якорем.
Катушка реле встает под ток, возникший при замыкании цепи. Вокруг катушки возникает магнитное поле, которое воздействует на якорь реле. Якорь начинает двигаться в сторону катушки, сжимая возвратную пружину, и воздействует на рычаг, который выталкивает муфту свободного хода. После запуска двигателя, цепь катушки реле размыкается и магнитное поле, которое удерживало якорь, исчезло и якорь, под действием возвратной пружины, возвращается в исходное положение и устанавливает муфту свободного хода обратно.
| Признак неисправности | Возможная причина | Способ проверки/устранения |
|---|---|---|
| Стартер не крутит, щелчки реле | Низкое напряжение в бортовой сети | Проверить напряжение на клеммах АКБ, генератор, проводку |
| Стартер не крутит, реле молчит | Неисправность втягивающего реле (обмотки, контакты) | Проверить напряжение на обмотках реле, сопротивление обмоток, состояние контактов |
| Стартер крутит медленно | Низкое напряжение в бортовой сети, износ щеток стартера, залипание контактов втягивающего реле | Проверить напряжение, заменить щетки стартера, проверить и почистить контакты втягивающего реле |
| Стартер крутит, но двигатель не запускается | Неисправность стартера (бендикс, обмотки), проблемы с двигателем | Проверить стартер на стенде, диагностировать двигатель |
| Постоянно включенное втягивающее реле | Залипание контактов втягивающего реле, неисправность обмотки удержания | Проверить и почистить контакты, заменить реле |
| Перегрев втягивающего реле | Залипание контактов, короткое замыкание в обмотках | Проверить и почистить контакты, проверить обмотки на короткое замыкание, заменить реле |
Интересные факты
Вот несколько интересных фактов о втягивающем реле стартера:
-
Принцип работы: Втягивающее реле стартера работает на основе электромагнитного принципа. Когда водитель поворачивает ключ зажигания, электрический ток проходит через катушку реле, создавая магнитное поле, которое втягивает якорь. Это действие замыкает контакты, подавая напряжение на стартер, и запускает двигатель.
-
Защита от перегрева: Втягивающее реле часто оснащено термозащитой, которая предотвращает его перегрев. Если стартер работает слишком долго (например, при неисправности двигателя), реле может отключиться, чтобы избежать повреждений и перегрева.
-
Диагностика неисправностей: Проблемы с втягивающим реле часто проявляются в виде щелчков при попытке запустить двигатель, но без его фактического запуска. Это может указывать на неисправность реле или на проблемы с аккумулятором. Проверка реле — один из первых шагов в диагностике проблем с запуском автомобиля.

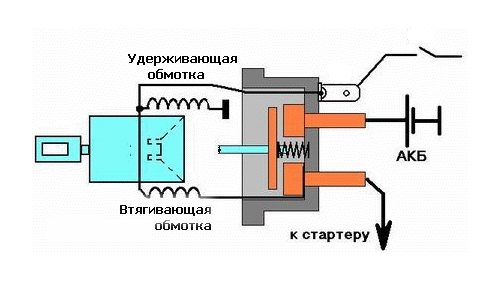

Как проверить втягивающее реле
Ситуации, когда двигатель автомобиля не запускается, довольно распространены. При этом стартер не проявляет активности, и при повороте ключа в замке зажигания не слышно звуков. Чтобы проверить втягивающее реле, сначала нужно оценить состояние стартера.
Попробуйте запустить автомобиль, повернув ключ в замке зажигания. Если слышны щелчки, втягивающее реле работает, и проблема в стартере.
Если щелчков нет, замкните два контакта на втягивающем реле проводом (при включенном зажигании и на нейтральной передаче). Если стартер вращается, он исправен, а неисправность в реле.
Если проверить реле на автомобиле сложно, протестируйте его после снятия стартера. Аккуратно зажмите стартер в тисках. Подключите положительный провод от аккумулятора к контактному выводу реле, а отрицательный — к корпусу стартера.
При замыкании контактов должен быть слышен щелчок, и шестерня должна выдвинуться. Если этого не происходит, реле неисправно. Если реле срабатывает медленно, причина может быть в подгорании контактов.

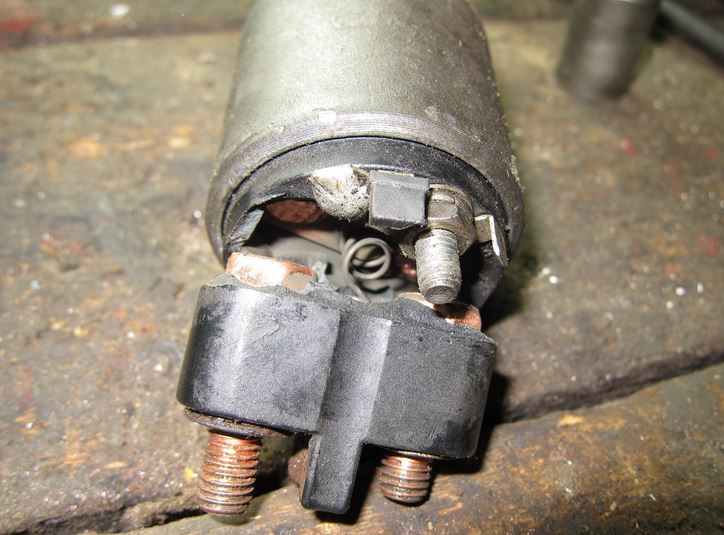

Неисправности реле
После проведения проверки тягового реле, возможно обнаружение следующих неисправностей: залипание и подгорания контактов, различные перегорания катушки и прочие дефекты деталей из-за обычного износа деталей.
Признаки неисправного реле:
1. При повороте ключа слышен звук вращающегося стартера, но двигатель при этом не раскручивается.
2. Как только двигатель запустился, стартер продолжает свое вращение. Об этом свидетельствует характерный звук.
В основном, все реле, применяемые в стартерах, имеют схожую конструкцию. Их различие заключается только в размерах, способах крепления и конструктивных особенностях сердечника.
Видео – Ремонт (замена) втягивающего реле своими руками
В большинстве случаев втягивающее реле не подлежит ремонту и требует замены, так как является неразборным элементом. В некоторых случаях возможно очистить подгоревшие или загрязненные контакты. Если повреждена катушка, реле нужно заменить. Ремонт катушки должен выполнять квалифицированный электрик, так как самостоятельные попытки могут привести к короткому замыканию в электрической системе автомобиля.
Этапы замены:
- Перед разборкой очистите узел от пыли и грязи, чтобы избежать повреждения стартера.
- Открутите гайку на болте реле и снимите специальный контакт.
- Уберите винты, фиксирующие тяговое реле к массе, и демонтируйте старый элемент.
- Установите новое втягивающее реле и выполните действия в обратном порядке. После установки проверьте работоспособность реле, а затем установите стартер на автомобиль.
Процесс проверки и ремонта втягивающего реле завершен. Если планируете ремонт, лучше доверить работу опытному автомобильному электрику. При замене вы можете справиться самостоятельно.
Советы по выбору и покупке втягивающего реле стартера
При выборе и покупке втягивающего реле стартера важно учитывать несколько ключевых аспектов, чтобы обеспечить надежную работу системы запуска вашего автомобиля. Втягивающее реле является важным компонентом стартера, отвечающим за замыкание цепи и подачу напряжения на обмотки стартера. Ниже приведены советы, которые помогут вам сделать правильный выбор.
1. Совместимость с автомобилем: Перед покупкой реле убедитесь, что оно совместимо с моделью вашего автомобиля. Разные производители и модели могут использовать различные типы реле, поэтому важно сверить информацию в руководстве пользователя или на сайте производителя.
2. Качество и производитель: Выбирайте реле от известных и проверенных производителей. Качественные компоненты обеспечивают надежность и долговечность работы. Обратите внимание на отзывы и рейтинги, чтобы избежать покупки низкокачественного товара.
3. Проверка характеристик: Убедитесь, что реле соответствует необходимым электрическим характеристикам, таким как напряжение и ток. Неправильные параметры могут привести к перегреву и выходу из строя как реле, так и стартера.
4. Условия эксплуатации: Если ваш автомобиль эксплуатируется в сложных условиях (например, в холодном климате или в условиях повышенной влажности), выбирайте реле, которое имеет защиту от коррозии и механических повреждений. Это увеличит срок службы компонента.
5. Гарантия и возврат: При покупке реле обратите внимание на условия гарантии и возможность возврата. Это даст вам дополнительную защиту в случае, если купленный компонент окажется неисправным или не будет соответствовать заявленным характеристикам.
6. Ценовой диапазон: Сравните цены на втягивающие реле в различных магазинах. Не всегда высокая цена означает лучшее качество, но слишком низкая цена может быть признаком подделки или низкого качества. Найдите баланс между ценой и качеством.
7. Установка: Если вы не планируете устанавливать реле самостоятельно, уточните, какие услуги по установке предлагает продавец. Некоторые магазины могут предложить установку за дополнительную плату, что может сэкономить ваше время и усилия.
Следуя этим советам, вы сможете выбрать и купить втягивающее реле стартера, которое будет надежно работать и обеспечит бесперебойный запуск вашего автомобиля.
Вопрос-ответ
Что такое втягивающее реле стартера и какова его функция?
Втягивающее реле стартера — это электрический компонент, который отвечает за включение стартера двигателя автомобиля. При повороте ключа зажигания реле получает сигнал, замыкает цепь и активирует стартер, который, в свою очередь, запускает двигатель.
Каковы признаки неисправности втягивающего реле стартера?
Признаки неисправности могут включать в себя отсутствие реакции стартера при повороте ключа, щелчки реле без запуска двигателя, а также перегрев реле. Если стартер не крутит двигатель, это может указывать на необходимость проверки или замены втягивающего реле.
Можно ли самостоятельно заменить втягивающее реле стартера?
Да, замену втягивающего реле стартера можно выполнить самостоятельно, если у вас есть базовые навыки работы с автомобилем. Необходимо отключить аккумулятор, снять стартер, заменить реле и установить все обратно. Однако, если вы не уверены в своих силах, лучше обратиться к специалисту.
Советы
СОВЕТ №1
Перед заменой втягивающего реле стартера обязательно проверьте состояние аккумулятора. Низкое напряжение может привести к неправильной работе реле, поэтому убедитесь, что аккумулятор полностью заряжен и исправен.
СОВЕТ №2
Регулярно проверяйте электрические соединения, связанные с втягивающим реле. Коррозия или ослабленные контакты могут стать причиной проблем с запуском двигателя, поэтому следите за чистотой и надежностью соединений.
СОВЕТ №3
Если у вас возникают проблемы с запуском, не спешите менять втягивающее реле. Сначала проведите диагностику всей системы стартера, так как неисправности могут быть связаны с другими компонентами, такими как стартер или проводка.
СОВЕТ №4
При установке нового втягивающего реле следуйте рекомендациям производителя и используйте качественные детали. Это поможет избежать повторных поломок и обеспечит надежную работу стартера на длительный срок.
