В статье рассмотрим, как проверить датчик температуры охлаждающей жидкости (ДТОЖ) на автомобиле ВАЗ 2114 и выявить неисправности. ДТОЖ важен для системы управления двигателем, так как предоставляет данные о температуре охлаждающей жидкости, влияющие на работу и эффективность двигателя. Знание методов диагностики поможет автовладельцам своевременно обнаруживать проблемы и поддерживать оптимальную работу автомобиля.
Симптомы неисправностей датчика охлаждающей жидкости
Проверка датчика начинается с выявления проблемы. Если стрелка указателя температуры показывает высокие значения, это может указывать на неисправности в системе охлаждения или на неработающий вентилятор.
Датчик измеряет температуру охлаждающей жидкости и передает сигнал на блок управления двигателем, который активирует вентилятор. Если вентилятор не срабатывает, нужно отсоединить его разъем и подключить напрямую к аккумулятору. Если вентилятор заработал, это свидетельствует о неисправности датчика.
Другим признаком неисправности является отсутствие данных о температуре на бортовом компьютере или сигнал о перегреве двигателя. В таких случаях следует проверить датчик температуры охлаждающей жидкости.
Автомобилисты часто путают два типа датчиков: датчик указателя температуры и датчик, отвечающий за включение вентилятора. Это разные устройства, хотя работают по схожему принципу.
Эксперты в области автомобильной диагностики подчеркивают важность проверки датчика температуры охлаждающей жидкости (ДТОЖ) на автомобилях ВАЗ. Этот компонент играет ключевую роль в поддержании оптимального температурного режима двигателя. При неисправности ДТОЖ могут возникнуть серьезные проблемы, такие как перегрев двигателя или неправильная работа системы впрыска. Специалисты рекомендуют регулярно проводить диагностику, используя мультиметр для измерения сопротивления датчика при различных температурах. Также стоит обратить внимание на возможные механические повреждения и коррозию контактов. Своевременная проверка и замена неисправного датчика помогут избежать дорогостоящего ремонта и продлить срок службы автомобиля.
Как проверить ДТОЖ на ВАЗ 2114 своими руками

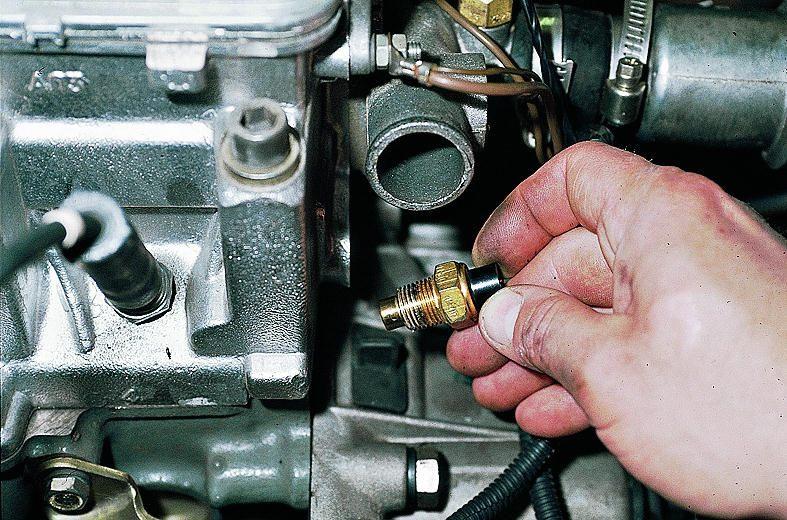

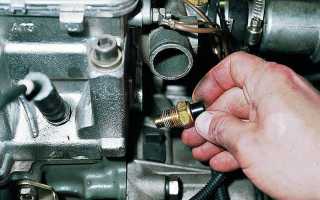

В первую очередь, нужно снять датчик. Он расположен возле патрубка рубашки охлаждения. Чтобы было удобнее выполнять демонтаж, вначале снимите воздушный фильтр. Не забудьте отключить минусовую клемму аккумулятора и слить тосол их системы охлаждения. В противном случае, тосол или антифриз польет ручьем прямо из отверстия рубашки охлаждения. Перед демонтажем отключите фишку датчика.

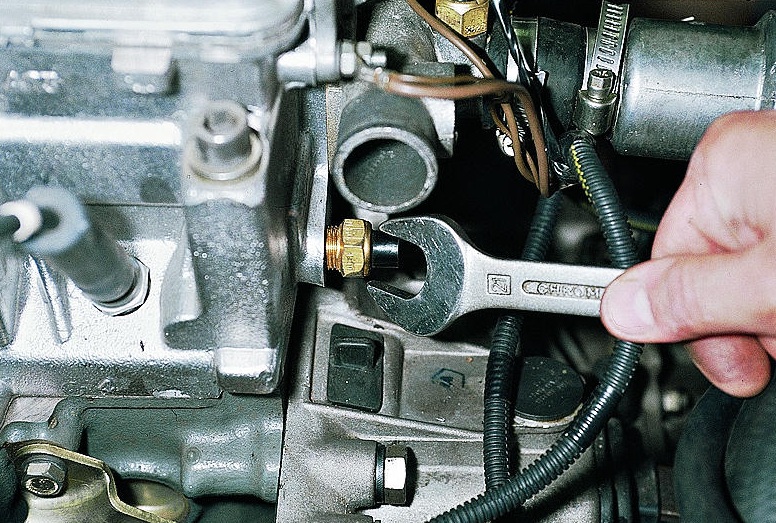

При помощи ключа на 19 или 21 выкрутите ДТОЖ из рубашки. Теперь самое интересное. Наберите в небольшую емкость немного антифриза, а к концам датчика присоедините омметр или мультитестер с режимом замера сопротивления. Теперь установите эту емкость на газовую плиту и начинайте медленно нагревать антифриз. Для точности измерений установите в емкость термометр.
Итак, исправный датчик должен выдавать следующие показания при определенных температурах:
- 3520 Ом при 20 градусах Цельсия
- 667 Ом при 60 градусах Цельсия
- 177 Ом при 100 Градусах Цельсия
При любых несоответствиях или расхождениях в полученных значениях можно сразу же делать выводы о том, что датчик нерабочий и нуждается в замене. Иначе вы рискуете наткнуться на капитальный ремонт двигателя, который обойдется вам намного дороже нового датчика. Сразу стоит отметить, что такой датчик является неремонтопригодным. Если же показания правильные, а проблема осталась, то ищите ее в другом месте, например в программном обеспечении контроллера или термостате.
Вот и все. Как видите, проверка датчика своими руками – несложное занятие, которое потребует от вас минимум приспособлений и умений.
| Симптом неисправности | Возможная причина | Метод проверки/диагностики |
|---|---|---|
| Некорректные показания температуры охлаждающей жидкости на приборной панели (завышенные или заниженные) | Неисправность датчика температуры охлаждающей жидкости (ДТОЖ) | Проверка сопротивления ДТОЖ мультиметром при разных температурах (сопоставление с таблицей соответствия сопротивления и температуры) |
| Неправильная работа системы управления двигателем (пропуски зажигания, нестабильный холостой ход, плохая динамика) | Неисправность ДТОЖ, приводящая к неправильным сигналам ЭБУ | Считывание кодов ошибок с помощью диагностического сканера; проверка напряжения на выходе ДТОЖ осциллографом |
| Отсутствие показаний температуры на приборной панели | Обрыв цепи ДТОЖ, неисправность приборной панели, плохой контакт | Проверка цепи ДТОЖ мультиметром (проверка целостности проводов, контактов); проверка предохранителей; проверка приборной панели |
| Постоянно включенный вентилятор системы охлаждения | Заниженные показания ДТОЖ (ЭБУ “думает”, что двигатель перегревается) | Проверка сопротивления ДТОЖ; проверка проводки и разъемов; диагностика ЭБУ |
| Двигатель не запускается или плохо запускается (в холодное время года) | Неправильные показания ДТОЖ, приводящие к неправильному обогащению топливной смеси | Проверка сопротивления ДТОЖ; диагностика ЭБУ |
Интересные факты
Вот несколько интересных фактов о диагностике датчика температуры охлаждающей жидкости (ДТОЖ) на автомобилях ВАЗ:
-
Влияние на работу двигателя: ДТОЖ играет ключевую роль в управлении работой двигателя. Он передает информацию о температуре охлаждающей жидкости в блок управления двигателем (ЭБУ), что позволяет корректировать смесь топлива и воздуха. Неправильные показания датчика могут привести к повышенному расходу топлива и увеличению выбросов вредных веществ.
-
Методы диагностики: Для проверки работоспособности ДТОЖ можно использовать мультиметр, измеряя сопротивление датчика при различных температурах. Сопротивление должно изменяться в зависимости от температуры охлаждающей жидкости. Например, при температуре 20°C оно должно составлять около 2,5 кОм, а при 80°C — около 300-400 Ом.
-
Частые неисправности: Одной из распространенных причин выхода ДТОЖ из строя является его загрязнение или окисление контактов. Это может привести к неправильным показаниям и сбоям в работе двигателя. Регулярная проверка и очистка контактов может значительно продлить срок службы датчика и улучшить общую работу системы охлаждения.
Эти факты подчеркивают важность правильной диагностики и обслуживания ДТОЖ для обеспечения надежной работы автомобиля.
Рекомендации по замене датчика температуры охлаждающей жидкости
Замена датчика температуры охлаждающей жидкости (ДТОЖ) является важной процедурой, которая может значительно улучшить работу двигателя и системы охлаждения автомобиля ВАЗ. Если вы заметили, что ваш автомобиль стал перегреваться, или указатель температуры на приборной панели показывает неверные значения, это может быть признаком неисправности ДТОЖ. В таких случаях рекомендуется провести его замену.
Перед тем как приступить к замене, необходимо убедиться, что проблема действительно связана с датчиком. Для этого можно использовать мультиметр для проверки его сопротивления. При нормальных условиях сопротивление ДТОЖ должно изменяться в зависимости от температуры охлаждающей жидкости. Если значения не соответствуют норме, это может указывать на необходимость замены датчика.
Для замены ДТОЖ вам понадобятся следующие инструменты и материалы:
- Набор ключей и головок
- Мультиметр
- Новый датчик температуры охлаждающей жидкости
- Уплотнительное кольцо (если требуется)
- Антифриз или охлаждающая жидкость
- Тряпка или бумажные полотенца для сбора жидкости
Процесс замены датчика можно разбить на несколько этапов:
- Подготовка автомобиля: Убедитесь, что двигатель остыл, чтобы избежать ожогов. Откройте капот и найдите датчик температуры охлаждающей жидкости, который обычно расположен вблизи термостата или на блоке цилиндров.
- Слив охлаждающей жидкости: Перед тем как снять датчик, необходимо слить часть охлаждающей жидкости из системы, чтобы избежать ее утечки при демонтаже. Для этого откройте сливной кран радиатора или снимите нижний шланг радиатора.
- Снятие старого датчика: Отсоедините электрический разъем от датчика. Используйте ключ для аккуратного откручивания датчика. Будьте осторожны, чтобы не повредить резьбу в блоке цилиндров.
- Установка нового датчика: Перед установкой нового датчика проверьте его на наличие повреждений. Если требуется, установите новое уплотнительное кольцо. Закрутите датчик вручную, а затем затяните его с помощью ключа, но не переусердствуйте, чтобы не повредить резьбу.
- Подключение электрического разъема: Подсоедините электрический разъем к новому датчику, убедившись, что он надежно зафиксирован.
- Заполнение системы охлаждения: Залейте охлаждающую жидкость обратно в систему, следя за тем, чтобы не было пузырьков воздуха. Проверьте уровень жидкости и при необходимости добавьте еще.
- Проверка работы: Запустите двигатель и дайте ему поработать несколько минут. Убедитесь, что указатель температуры работает корректно, и нет утечек охлаждающей жидкости.
После замены датчика температуры охлаждающей жидкости рекомендуется периодически проверять его работоспособность, особенно в условиях повышенных нагрузок или при изменении климатических условий. Это поможет избежать серьезных проблем с перегревом двигателя и обеспечит его надежную работу на протяжении долгого времени.
Читайте также:
Вопрос-ответ
Каковы основные признаки неисправности датчика температуры охлаждающей жидкости?
Основные признаки неисправности датчика температуры включают неправильные показания температуры на приборной панели, перегрев двигателя, а также возможные проблемы с запуском автомобиля. Если датчик не работает должным образом, это может привести к неправильной работе системы охлаждения и, как следствие, к серьезным повреждениям двигателя.
Как проверить работоспособность датчика температуры охлаждающей жидкости?
Для проверки работоспособности датчика температуры необходимо использовать мультиметр. Сначала нужно отсоединить разъем датчика, затем измерить сопротивление между контактами. При изменении температуры охлаждающей жидкости сопротивление должно изменяться в соответствии с техническими характеристиками датчика. Если значения не соответствуют норме, датчик требует замены.
Что делать, если датчик температуры неисправен?
Если датчик температуры оказался неисправным, его необходимо заменить. Для этого нужно отключить аккумулятор, снять старый датчик, установить новый и подключить все разъемы. После замены рекомендуется проверить систему охлаждения на наличие утечек и убедиться, что новый датчик работает корректно, проверив показания на приборной панели.
Советы
СОВЕТ №1
Перед началом диагностики ДТОЖ (датчика температуры охлаждающей жидкости) убедитесь, что двигатель полностью остыл. Это поможет избежать ожогов и обеспечит точность измерений.
СОВЕТ №2
Используйте мультиметр для проверки сопротивления датчика. Сравните полученные значения с нормами, указанными в технической документации вашего автомобиля. Это поможет определить, исправен ли датчик.
СОВЕТ №3
Обратите внимание на состояние проводки и разъемов, связанных с ДТОЖ. Коррозия или повреждения могут привести к неправильным показаниям. При необходимости очистите контакты или замените поврежденные элементы.
СОВЕТ №4
Если после проверки ДТОЖ и его проводки проблема не решена, рассмотрите возможность замены датчика. Иногда неисправности могут быть вызваны внутренними повреждениями, которые невозможно диагностировать визуально.
