Вакуумный усилитель тормозов (ВУ) обеспечивает безопасность на дороге, позволяя водителю управлять тормозной системой с минимальными усилиями. В этой статье рассмотрим, как проверить работоспособность ВУ, чтобы избежать аварий. Вы узнаете о трех способах диагностики вакуумного усилителя и найдете видеоинструкцию для быстрого выявления неисправностей. Забота о тормозной системе — залог вашей безопасности и безопасности окружающих.
Устройство вакуумного усилителя

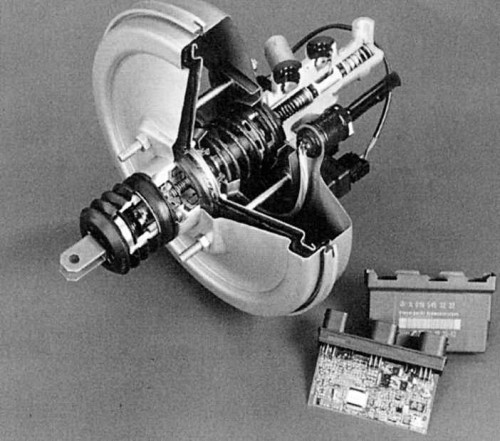

Вакуумный усилитель — это интегрированный блок с главным тормозным цилиндром (ГТЦ), состоящий из пяти ключевых компонентов. Существуют различные конструкции и модификации, отличающиеся дополнительными элементами и характеристиками, но основные элементы остаются неизменными.
- Корпус разделен на две камеры с помощью диафрагмы: атмосферная полость со стороны ГТЦ и вакуумная камера, направленная к тормозной педали.
- Вакуумная камера включает впускной коллектор и обратный клапан. Впускной коллектор служит источником разряжения. В моделях с дизельными двигателями используется электрический насос для постоянной подачи усилия. В таких случаях вакуумный усилитель активен только при работающем двигателе; при его отключении или неисправности коллектор разъединяется с усилителем.
- Атмосферная камера имеет клапан, который соединяет ее с вакуумной камерой в исходном положении и разъединяет при нажатии на педаль. Эти элементы служат основными компенсаторами массы.
- Толкатель соединен с тормозной педалью и перемещает отслеживающий клапан между вакуумной и атмосферной камерами. Эластичная диафрагма соединяется с торцом штока ГТЦ и подает тормозную жидкость в цилиндр под давлением.

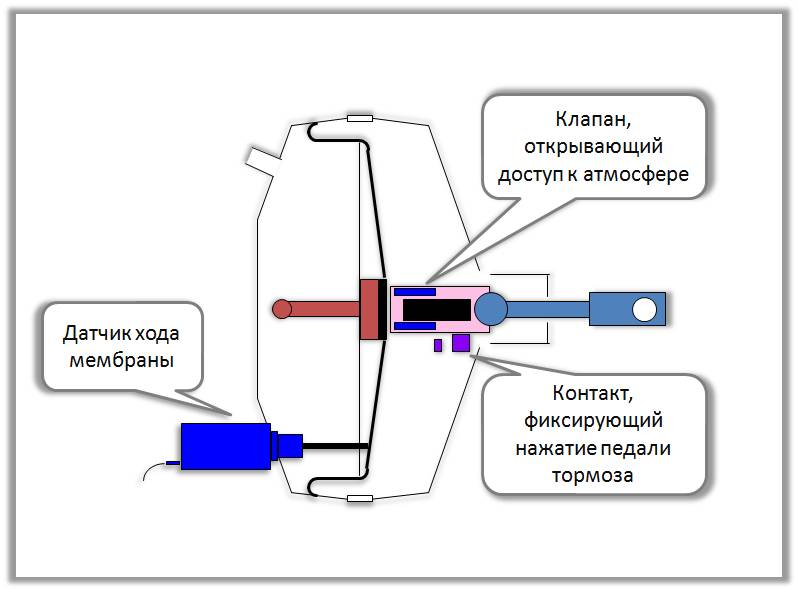

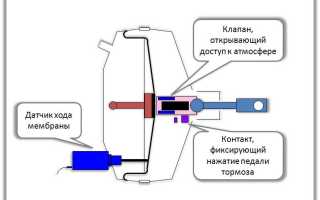

- Возвратная пружина возвращает диафрагму в исходное положение, когда нога убирается с педали, восстанавливая начальное состояние системы торможения. В современных автомобилях с системой ESP устанавливаются усилители активного типа, предотвращающие опрокидывание.
Проверка вакуумного усилителя тормозов — важная процедура для обеспечения безопасности автомобиля. Эксперты рекомендуют начать с визуального осмотра на наличие утечек вакуума. Для этого следует проверить соединения и шланги, которые могут быть повреждены или изношены. Далее, необходимо выполнить тест на педали тормоза: при выключенном двигателе нажмите на тормоза несколько раз, чтобы освободить вакуум. Затем, удерживая педаль, запустите двигатель. Если педаль опустится, это свидетельствует о нормальной работе усилителя. В противном случае, стоит обратиться к специалистам для более детальной диагностики. Регулярная проверка вакуумного усилителя поможет избежать серьезных проблем с тормозами в будущем.

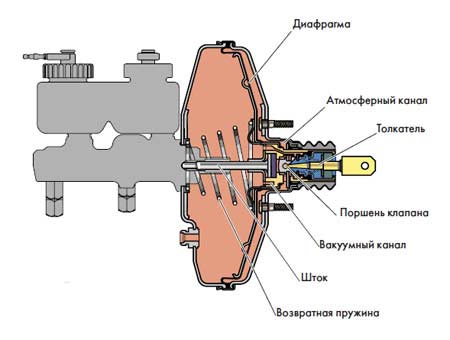

Принцип работы усилителя
Работа типового вакуумного узла реализована на дисбалансе давления в полостях корпуса усилителя. В результате получаемого разряжения двигается толкатель, который воздействует на шток поршня ГТЦ. При нажатии на педаль, усилия передаются к отслеживающему клапану, соединяющему обе полости. В итоге понижается давление в атмосферной камере, диафрагма выгибается и давит на шток. ГТЦ. После освобождения педали происходит возврат всех сегментов, соответственно выравнивается давление в обеих полостях. Возвратная пружина в этом случае перемещает диафрагму в исходное состояние. В общем, принцип работы вакуумного усилителя тормозов, достаточно прост, как и его конструктивное решение. За десятилетия использования в автомобильной индустрии ВУ практически не подвергался значительным изменениям.
| Метод проверки | Признаки неисправности | Возможные причины неисправности |
|---|---|---|
| Проверка вакуума манометром | Давление ниже нормы (обычно 18-22 дюймов ртутного столба) | Подсос воздуха в вакуумной системе, неисправность вакуумного насоса, течь в мембране усилителя, засорение вакуумных шлангов |
| Проверка педали тормоза | Мягкая педаль, требующая значительного усилия для торможения | Низкий вакуум, неисправность вакуумного усилителя, неисправность главного тормозного цилиндра |
| Визуальный осмотр | Повреждения вакуумных шлангов, следы утечки вакуума | Износ, повреждения от механического воздействия, коррозия |
| Проверка работы двигателя на холостом ходу | Нестабильная работа двигателя после нескольких нажатий на педаль тормоза (при неисправном усилителе) | Повышенный расход воздуха вакуумным усилителем |
| Прослушивание вакуумной системы | Свист или шипение воздуха | Утечка воздуха в шлангах или соединениях |
Интересные факты
Вот несколько интересных фактов о проверке вакуумного усилителя тормозов:
-
Принцип работы: Вакуумный усилитель тормозов использует разницу давления между атмосферным воздухом и вакуумом, создаваемым двигателем, для увеличения силы, прикладываемой к тормозам. Это позволяет водителю применять меньше усилий на педаль тормоза, что делает торможение более комфортным и эффективным.
-
Метод проверки: Один из простых способов проверить вакуумный усилитель — это провести тест с педалью тормоза. Для этого нужно несколько раз нажать на педаль тормоза, не заводя двигатель, чтобы создать вакуум. Затем, при заведенном двигателе, если педаль “проваливается” под давлением, это свидетельствует о том, что вакуумный усилитель работает правильно.
-
Проблемы с вакуумом: Если вакуумный усилитель не работает должным образом, это может привести к увеличению тормозного пути и ухудшению управляемости автомобиля. Часто причиной неисправности является утечка вакуума, которая может возникнуть из-за повреждения шлангов или самого усилителя. Проверка на наличие утечек может быть выполнена с помощью мыльного раствора, который покажет пузырьки в местах утечки.

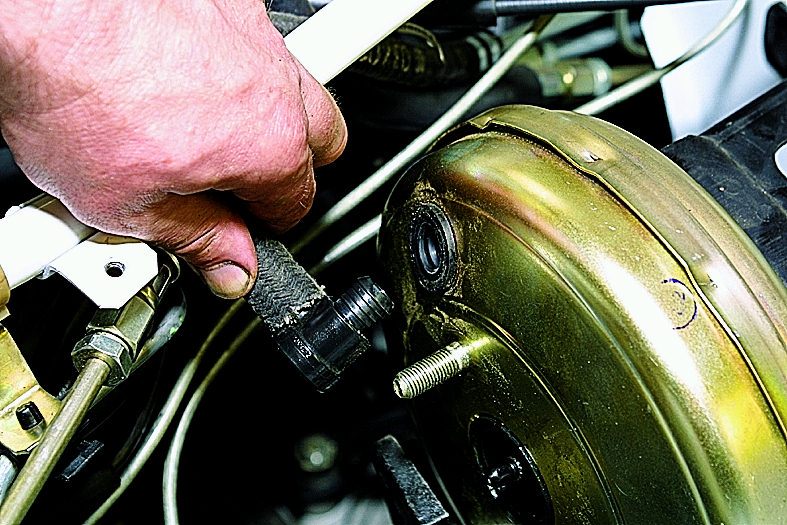

Основные признаки поломки ВУ
Проверку вакуумного усилителя можно провести самостоятельно, но для точных результатов лучше обратиться к специалистам или использовать диагностическое оборудование. В этом разделе рассмотрим, как оценить работоспособность механизма поглощения массы в домашних условиях. Главный признак неисправности — неспособность создавать разряжение в рабочей камере. Обычно это связано с повреждением гибкого трубопровода, соединяющего вакуумный усилитель с коллектором двигателя, или утечкой в других частях системы. Также неисправность может быть вызвана внутренними дефектами усилителя.
Запустите двигатель и через несколько минут заглушите его. Удерживайте педаль газа, затем отпустите и повторите. При последующих нажатиях ход педали должен постепенно уменьшаться. Если изменений нет, это указывает на отсутствие дополнительного усилия в главном тормозном цилиндре, и требуется ремонт усилителя.
Видео – Как самостоятельно проверить вакуумный усилитель
Характерным признаком какой-либо неисправности ВУ может быть полная или частичная его неспособность поглощать усилия, которые формируются на педали системы торможения. Иными словами, если вы, нажимая на педаль, ощущаете слишком большие усилия, значит, ВУ не работает. Как правило, проблема может заключаться в обрыве, перетирании или разгерметизации эластичного трубопровода, обеспечивающего соединение коллектора мотора с ВУ. Поломка также может быть следствием появления различных дефектов внутри самой конструкции усилителя: повреждение и нарушение эластичности диафрагмы, отслеживающего клапана и так далее.
Для выявления источников неисправностей необходимо провести ряд простых тестов. Преимуществом нижеприведенных методов является то, что они не требуют использования специального оборудование или других диагностических приспособлений. Эти проверочные операции доказывают свою практичность и эффективность уже на протяжении многих десятилетий.
Метод №1
Запустите силовой агрегат. Дайте поработать пару минут на нейтральной скорости, а затем заглушите мотор. Понажимайте несколько раз педаль системы торможения. В том случае, если узел работает исправно, при первой попытке, как это и предусмотрено, педаль выжмется до упора. Значит, образовавшийся вакуум притянул диафрагму, которая привела в движение поршень ГТЦ с помощью штока. После того как Вы отпустите педаль, в камерах должен восстановится баланс давления. Во всех следующих попытках воздействия на педаль ее ход будет уменьшаться. Это обуславливается отсутствием подкачки, разряжению браться неоткуда. Если между нажатиями после выключения двигателя не возникает ощутимая разница, значит, устройство не получает дополнительное усилие от ГТЦ.
Метод №2
Второй способ диагностики необходимо проводить после предыдущего. Он позволяет получить более достоверную информацию о работоспособности системы. После того как Вы включили и выключили мотор, а потом нажали несколько раз на тормозную педаль и получили определенный результат, необходимо обратить внимание на положение тормозного рычага. Если ВУ исправно работает, рычаг должен вернуться в исходное положение. Выжмите полностью педаль системы торможения и запустите мотор, удерживая ее. После включения силового агрегата в вакуумной камере ВУ образуется определенное разряжение, которое заставит переместиться шток. Последний тянет за собой толкатель. Поэтому педаль легко опускается. Если в этом случае положение педали не изменилось, это является явным признаком выхода из строя механизма. В данном случае потребуется детальный осмотр с последующим ремонтом или заменой усилителя.
Метод №3
Последний диагностический метод позволяет проверить систему на предмет утечки воздуха. Запустите мотор и нажмите на педаль, а затем заглушите агрегат, удерживая рычаг в активном положении 2-3 минуты. В случае какого-либо нарушения герметизации в конструкции ВУ разряжение внутри вакуумной полости начнет уменьшаться, что приведет к смещению диафрагмы. В итоге педаль будет медленно подниматься, так как исчезнет уравнивающая ее позицию сила. Разницу в необходимой прижимной силе можно ощутить буквально с первой минуты.
Вышеописанные методы позволяют выявить неисправности вакуумного усилителя тормозов. Если Вы повторили указанные процедуры и не обнаружили негативных изменений в работе устройства, значит, механизм поглощения усилия полностью исправен. При обнаружении поломок нужно срочно заняться ремонтом. Пренебрежение этой процедурой в лучше случае приведет к дорогостоящим ремонтным работам, а в худшем может стать причиной аварии в процессе движения транспортного средства из-за отказа тормозного усилителя.
Читайте также:
Методы диагностики и тестирования вакуумного усилителя
Вакуумный усилитель тормозов является важным компонентом тормозной системы автомобиля, который обеспечивает необходимую силу для активации тормозов при нажатии на педаль. Для обеспечения безопасности и эффективности торможения необходимо периодически проверять его работоспособность. Существует несколько методов диагностики и тестирования вакуумного усилителя, которые помогут определить его состояние и выявить возможные неисправности.
1. Визуальный осмотр
Первым шагом в диагностике вакуумного усилителя является визуальный осмотр. Проверьте наличие видимых повреждений, трещин или коррозии на корпусе усилителя. Обратите внимание на соединения и шланги, которые могут быть повреждены или иметь утечки. Убедитесь, что все крепления надежно затянуты и отсутствуют признаки утечек вакуума.
2. Проверка вакуумного насоса
Вакуумный усилитель работает за счет создания разряжения, которое генерируется вакуумным насосом. Для проверки его работоспособности можно использовать манометр для измерения уровня вакуума. Подключите манометр к вакуумному шлангу и запустите двигатель. Уровень вакуума должен находиться в пределах 18-22 дюймов ртутного столба. Если уровень ниже, это может указывать на неисправность насоса или утечку в системе.
3. Тест на утечку вакуума
Для проверки наличия утечек в вакуумной системе можно использовать простой тест с помощью спрея с мыльным раствором. Нанесите раствор на соединения шлангов и корпус усилителя. Если появятся пузырьки, это указывает на утечку. Устраните все найденные утечки, прежде чем продолжить тестирование.
4. Проверка работы усилителя
Для проверки работы вакуумного усилителя выполните следующий тест: с выключенным двигателем несколько раз нажмите на тормозную педаль. Затем, удерживая педаль нажатой, запустите двигатель. Если педаль тормоза опустится немного ниже, это свидетельствует о том, что вакуумный усилитель работает правильно. Если этого не происходит, возможно, усилитель неисправен.
-
Читайте также:
5. Тестирование тормозов на дороге
После проведения всех вышеуказанных проверок рекомендуется протестировать тормоза на дороге. Убедитесь, что тормоза реагируют адекватно на нажатие педали, и нет никаких посторонних звуков или вибраций. Если тормоза не работают должным образом, это может указывать на проблемы с вакуумным усилителем или другими компонентами тормозной системы.
Следуя этим методам диагностики и тестирования, вы сможете выявить возможные неисправности вакуумного усилителя тормозов и обеспечить безопасность на дороге. Регулярная проверка и обслуживание тормозной системы являются залогом надежной работы вашего автомобиля.
Вопрос-ответ
Каковы основные признаки неисправности вакуумного усилителя тормозов?
Основные признаки неисправности включают увеличение усилия на педали тормоза, снижение эффективности торможения, а также появление посторонних звуков при нажатии на тормоза. Если педаль тормоза становится жесткой и требует значительных усилий для остановки автомобиля, это может указывать на проблемы с вакуумным усилителем.
Какие инструменты понадобятся для проверки вакуумного усилителя тормозов?
Для проверки вакуумного усилителя вам понадобятся: манометр для измерения вакуума, шланги для подключения к системе, а также стандартные инструменты, такие как ключи и отвертки для снятия и установки компонентов. Также может потребоваться очиститель для проверки на наличие утечек.
Как провести тест на утечку вакуума в усилителе тормозов?
Для теста на утечку необходимо отключить шланг вакуума от усилителя и подключить манометр. Затем запустите двигатель и проверьте уровень вакуума. Если показания ниже нормы (обычно менее 18-20 дюймов ртутного столба), это может указывать на утечку. Также можно провести визуальную проверку на наличие трещин или повреждений в шлангах и соединениях.
Советы
СОВЕТ №1
Перед началом проверки вакуумного усилителя тормозов убедитесь, что двигатель автомобиля выключен, а ключи вынуты из замка зажигания. Это обеспечит вашу безопасность и предотвратит случайное включение системы.
СОВЕТ №2
Для проверки вакуумного усилителя тормозов выполните тест на “педаль тормоза”. Нажмите на тормоза несколько раз, чтобы освободить вакуум, затем удерживайте педаль нажатой. Если педаль продолжает опускаться, это может указывать на неисправность усилителя.
СОВЕТ №3
Обратите внимание на наличие посторонних звуков, таких как свист или шипение, при нажатии на тормоза. Эти звуки могут свидетельствовать о наличии утечек вакуума, что также указывает на необходимость проверки или замены усилителя.
- Читайте также:
СОВЕТ №4
Если у вас есть доступ к манометру, проверьте уровень вакуума в системе. Нормальный уровень должен находиться в пределах 18-22 дюймов ртутного столба. Если показания ниже, это может указывать на проблемы с вакуумным усилителем или его подключениями.
