Датчик положения коленвала — важный элемент системы управления двигателем, отвечающий за определение положения коленчатого вала и синхронизацию работы компонентов двигателя. В статье рассмотрим конструкцию датчика, его принцип работы и значимость для функционирования автомобиля. Также обсудим методы проверки датчиков коленчатого вала, что поможет выявлять неисправности и поддерживать оптимальную работу двигателя. Эта информация будет полезна автолюбителям и специалистам по ремонту автомобилей.

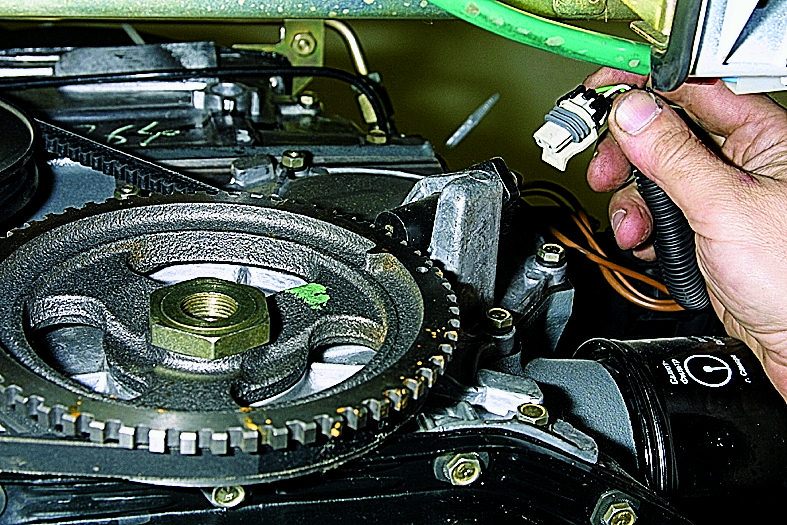

Конструкция датчика положения коленвала
Существует несколько видов датчиков синхронизации: магнитные, оптические и датчики Холла. Все они работают на основе «электромагнитного эффекта», позволяющего формировать сигнал без прямого контакта с коленчатым валом. Рассмотрим конструкцию индукционного (магнитного) датчика, часто используемого в отечественных автомобилях.
Ключевые компоненты датчика: сердечник (поз. 7), магнит (поз. 3) и привод (поз. 5). Обмотки (поз. 1) располагаются вокруг сердечника, а магнит фиксируется уплотнителем (поз. 4). Все элементы помещены в корпус (поз. 2), который устанавливается на расстоянии 1,0 + 0,41 миллиметра от диска синхронизации (поз. 8) с помощью кронштейна (поз. 6).
Принцип работы датчика синхронизации прост: он считывает информацию с зубчатого или цельнометаллического шкива, когда мимо него проходит пропущенный зуб.
Проверка датчика положения коленвала является важной процедурой для обеспечения надежной работы двигателя. Эксперты отмечают, что этот датчик играет ключевую роль в системе управления двигателем, так как он отвечает за определение положения коленчатого вала и синхронизацию работы различных компонентов. Неправильная работа датчика может привести к сбоям в зажигании, увеличению расхода топлива и даже к повреждению двигателя. Специалисты рекомендуют проводить регулярную диагностику и проверку датчика, особенно при появлении признаков неисправности, таких как нестабильная работа двигателя или трудности с запуском. Использование специализированного оборудования для проверки позволяет точно определить состояние датчика и предотвратить более серьезные проблемы в будущем.
Проверка датчика положения коленвала
В каких случаях производится проверка работоспособности датчика синхронизации. Как уже говорилось выше, поломка этого элемента приводит к остановке или невозможности пуска силового агрегата автомобиля. Сбои в работе датчика вызывают нарушение синхронизации, или смещение фаз впрыска и зажигания относительно друг друга. Именно поэтому, специалисты рекомендуют периодически (особенно, перед поездками на большие расстояния) проверять работоспособность датчика коленвала.
Кроме того, рассмотрим основные признаки, являющиеся индикатором нарушения работоспособности данного датчика:
-
существенное снижение мощности силового агрегата без видимых причин;
-
нестабильность («плавание») оборотов двигателя в режиме «холостого хода»;
-
самопроизвольное повышение (снижение) оборотов силовой установки;
-
возникновение детонации при разгоне или в режиме повышенной нагрузки.
-
затрудненный пуск силового агрегата.
-
«провалы» в работе двигателя в режиме разгона автомобиля.

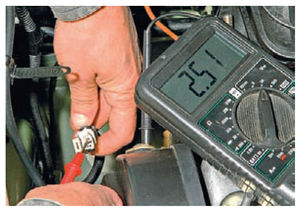

А теперь перейдем непосредственно к выполнению проверочных мероприятий. Проверка датчика коленвала предусматривает наличие таких приборов, как мультиметр и осциллограф. В зависимости от типа датчика синхронизации используется определенная методика проверки:
-
Испытание датчиков Холла проводится методом измерения сопротивления обмотки. При появлении рядом с датчиком в момент замера металлического предмета величина сопротивления изменяется. Это свидетельствует об исправности датчика.
-
Датчик индукционного типа тестируется при помощи замера электродвижущей силы (ЭДС). Для выполнения такого измерения мультиметр переключается в режим «постоянного напряжения, мкВ».
Автолюбитель, выполняющий тестирование датчика синхронизации, должен понимать, что методики, описанные выше, обеспечивают довольно грубую диагностику, то есть максимально эффективны в том случае, когда существуют достаточно серьезные проблемы с пуском автомобильного двигателя. В других случаях (рост или падение мощности, детонация и т.д.) применяется иной способ, предполагающий использование осциллографа. Перебои в работе датчика положения коленчатого вала четко отображаются на линии, создаваемой на экране осциллографа. Специалисты рекомендуют производить проверку при различных режимах работы двигателя.
В заключение напомним несколько моментов, соблюдение которых существенно влияет на работоспособность датчика синхронизации:
-
Сохранение расстояния между шкивом и сердечником порядка 1,0 миллиметра.
-
Чистота самого датчика и особенно его контактов.
| Симптом неисправности датчика положения коленвала | Возможная причина | Метод проверки |
|---|---|---|
| Двигатель не заводится | Неисправный датчик, обрыв проводки, повреждение разъема, неисправность блока управления двигателем (ЭБУ) | Проверка напряжения питания датчика, проверка сопротивления датчика, проверка сигнала датчика осциллографом, проверка целостности проводки и разъема |
| Двигатель глохнет на холостом ходу | Нестабильный сигнал датчика, повреждение зубчатого венца маховика | Проверка сигнала датчика осциллографом, визуальный осмотр зубчатого венца маховика |
| Пропуски зажигания, неровная работа двигателя | Повреждение датчика, слабый сигнал датчика, загрязнение датчика | Проверка сигнала датчика осциллографом, очистка датчика, проверка сопротивления датчика |
| Коды ошибок, связанные с датчиком положения коленвала (P0335, P0336 и др.) | Неисправность датчика, обрыв цепи, короткое замыкание | Считывание кодов ошибок сканером, проверка цепи датчика на обрыв и короткое замыкание |
| Снижение мощности двигателя | Неправильный сигнал датчика, повреждение зубчатого венца маховика | Проверка сигнала датчика осциллографом, визуальный осмотр зубчатого венца маховика |
Интересные факты
Вот несколько интересных фактов о проверке датчика положения коленвала:
-
Ключевой элемент системы управления двигателем: Датчик положения коленвала (ДПКВ) играет критическую роль в системе управления двигателем. Он отслеживает положение коленвала и скорость вращения, что позволяет ЭБУ (электронному блоку управления) точно регулировать впрыск топлива и зажигание. Неправильная работа датчика может привести к снижению мощности, увеличению расхода топлива и даже к поломке двигателя.
-
Методы проверки: Существует несколько способов проверки ДПКВ. Один из самых распространенных — это использование осциллографа для анализа выходного сигнала датчика. Это позволяет увидеть форму сигнала и определить, работает ли датчик корректно. Также можно проверить сопротивление и напряжение на выходе датчика с помощью мультиметра.
-
Чувствительность к температуре: Датчики положения коленвала могут быть чувствительны к температурным изменениям. Например, в холодную погоду или при перегреве двигателя их работа может нарушаться, что приводит к ошибкам в показаниях. Поэтому важно не только проверять сам датчик, но и следить за состоянием системы охлаждения и другими компонентами двигателя.
Типичные неисправности датчика положения коленвала
Датчик положения коленвала (ДПКВ) является важным элементом системы управления двигателем, который отвечает за определение положения коленчатого вала и его угловой скорости. Неисправности этого датчика могут привести к серьезным проблемам в работе двигателя, поэтому важно знать типичные неисправности и их признаки.
Одной из наиболее распространенных неисправностей является выход из строя самого датчика. Это может произойти из-за механических повреждений, коррозии или износа. В случае неисправности датчика, двигатель может не запускаться или работать с перебоями. Водитель может заметить, что при попытке запуска двигателя он не реагирует, или же двигатель запускается, но глохнет сразу после этого.
Другой типичной проблемой является неправильная работа датчика, вызванная загрязнением или повреждением его контактов. Это может привести к неправильным показаниям, что в свою очередь может вызвать сбои в системе зажигания и впрыска топлива. Признаки такой неисправности могут включать в себя неустойчивую работу двигателя, увеличение расхода топлива и повышенные выбросы вредных веществ.
Также стоит отметить, что датчик может давать сбой из-за проблем с проводкой. Перекрытия, обрывы или короткие замыкания в проводах, идущих к датчику, могут привести к тому, что сигнал не будет передаваться в блок управления двигателем. В этом случае может возникнуть ошибка в системе, которая будет отображаться на приборной панели в виде индикатора неисправности двигателя.
Наконец, стоит упомянуть о влиянии температуры на работу датчика. Датчики, расположенные вблизи источников тепла, могут подвергаться перегреву, что также может привести к их выходу из строя. В таких случаях может наблюдаться нестабильная работа двигателя, особенно при высоких температурах окружающей среды.
Для диагностики неисправностей датчика положения коленвала рекомендуется использовать специализированное оборудование, такое как сканеры OBD-II, которые могут считывать коды ошибок и показывать состояние датчика. Также полезно проводить визуальный осмотр проводки и самого датчика на наличие механических повреждений или загрязнений.
Вопрос-ответ
Каковы основные симптомы неисправности датчика положения коленвала?
Основные симптомы неисправности датчика положения коленвала могут включать трудности при запуске двигателя, его остановку на холостом ходу, снижение мощности и нестабильную работу на высоких оборотах. Также может возникнуть ошибка в системе управления двигателем, что приведет к включению индикатора проверки двигателя.
Читайте также:
Как проверить работоспособность датчика положения коленвала?
Для проверки работоспособности датчика положения коленвала можно использовать мультиметр для измерения сопротивления или осциллограф для анализа выходного сигнала. Также можно выполнить диагностику с помощью сканера, чтобы проверить наличие ошибок и параметры работы датчика в реальном времени.
Что делать, если датчик положения коленвала неисправен?
Если датчик положения коленвала неисправен, его необходимо заменить. Рекомендуется обратиться к квалифицированному специалисту для диагностики и замены, так как неправильная установка может привести к дальнейшим проблемам с двигателем. Также стоит проверить проводку и соединения, чтобы исключить возможность неисправности из-за повреждений или коррозии.
Советы
СОВЕТ №1
Перед началом проверки датчика положения коленвала обязательно отключите аккумулятор. Это поможет избежать короткого замыкания и защитит вас от электрического удара.
СОВЕТ №2
Используйте мультиметр для проверки сопротивления датчика. Сравните полученные значения с техническими характеристиками, указанными в руководстве по эксплуатации вашего автомобиля.
СОВЕТ №3
Обратите внимание на состояние проводки и разъемов, соединяющих датчик с ЭБУ. Поврежденные провода или коррозия на контактах могут привести к неправильной работе датчика.
СОВЕТ №4
Если после проверки датчика проблема не решена, рассмотрите возможность использования диагностического сканера для считывания кодов ошибок. Это поможет выявить другие возможные неисправности в системе зажигания или впрыска.
